Van Clape: Giải Pháp Chống Chảy Ngược Và Bảo Vệ Đường Ống Tối Ưu

Trong lĩnh vực kỹ thuật hạ tầng và vận hành nhà máy, việc kiểm soát hướng đi của dòng lưu chất là điều kiện tiên quyết để hệ thống hoạt động ổn định. Hãy tưởng tượng một kịch bản tồi tệ: Máy bơm công suất lớn đang đẩy nước lên cao thì đột ngột mất điện, hàng tấn lưu chất dội ngược lại theo quán tính, tạo ra những cú sốc áp suất kinh khủng phá hủy cánh bơm và làm rò rỉ toàn bộ các mối nối. Để ngăn chặn thảm họa này, van đã trở thành thiết bị "gác cổng" không thể thay thế. Với thiết kế thông minh và vận hành bền bỉ, chiếc van một chiều clape hay còn gọi là clapet valve chính là giải pháp kinh tế nhất giúp ngăn dòng chảy ngược, giữ áp và bảo vệ thiết bị máy móc một cách hoàn toàn tự động.

Vì Sao Van Clape Được Dùng Phổ Biến Trong Hệ Thống Đường Ống?

Thực tế thi công và vận hành cho thấy, dòng chảy ngược là kẻ thù số một của các thiết bị cơ khí. Khi không có sự ngăn chặn, lưu chất chảy ngược sẽ gây ra hàng loạt vấn đề nghiêm trọng:

• Tình huống thực tế: Tại các trạm bơm, khi tắt máy, nếu không có van, cột nước từ trên cao sẽ dội ngược lại khiến motor quay ngược với tốc độ cao, gây hỏng trục và cháy cuộn dây điện.

• Hiện tượng tụt áp: Dòng chảy ngược làm mất áp suất dư trong đường ống, buộc hệ thống phải mất nhiều thời gian và năng lượng hơn để khởi động lại ở chu kỳ tiếp theo.

• Búa nước (Water Hammer): Sự thay đổi đột ngột về hướng dòng chảy tạo ra sóng áp suất va đập vào thành ống, gây ra những tiếng ồn lớn, rung chấn và làm nứt vỡ các đoạn ống yếu.

Việc trang bị van giúp loại bỏ hoàn toàn các rủi ro này, đảm bảo dòng lưu chất luôn đi đúng lộ trình đã thiết lập, từ đó bảo vệ tối đa tuổi thọ cho toàn bộ hệ thống đường ống công nghiệp và dân dụng.

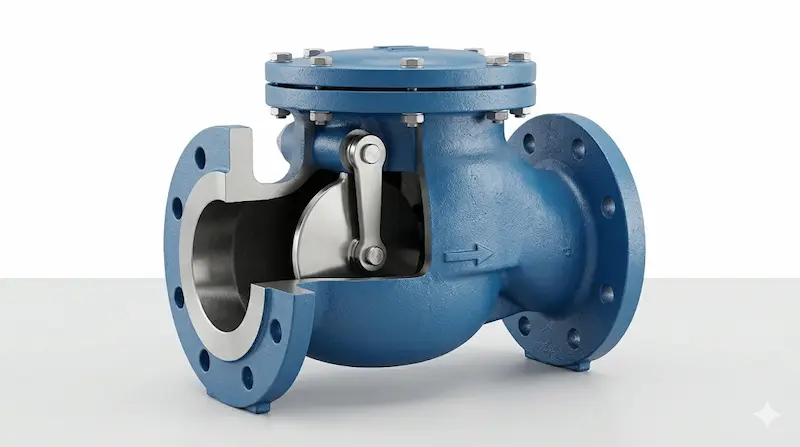

Van Clape Là Gì?

Van (phiên âm từ tiếng Pháp "Clapet") thực chất là một dạng van một chiều (check valve). Đây là thiết bị cơ khí được lắp đặt trên đường ống với nhiệm vụ duy nhất: Cho phép lưu chất (nước, dầu, khí, hơi) đi qua theo một hướng và tự động đóng kín để ngăn dòng chảy đi theo hướng ngược lại.

Về bản chất, van là loại van một chiều tự động cho phép lưu chất đi theo một hướng và ngăn dòng chảy ngược quay lại hệ thống đường ống, hoạt động dựa trên sự chênh lệch áp suất mà không cần nguồn điện.

Chức năng chính của thiết bị bao gồm:

• Ngăn dòng chảy ngược: Bảo vệ nguồn cấp nước không bị ô nhiễm ngược từ hạ nguồn.

• Bảo vệ bơm: Ngăn chặn áp lực dội ngược làm hỏng cánh bơm và motor.

• Giữ áp suất: Đảm bảo lưu chất luôn đầy trong đường ống để hệ thống sẵn sàng vận hành.

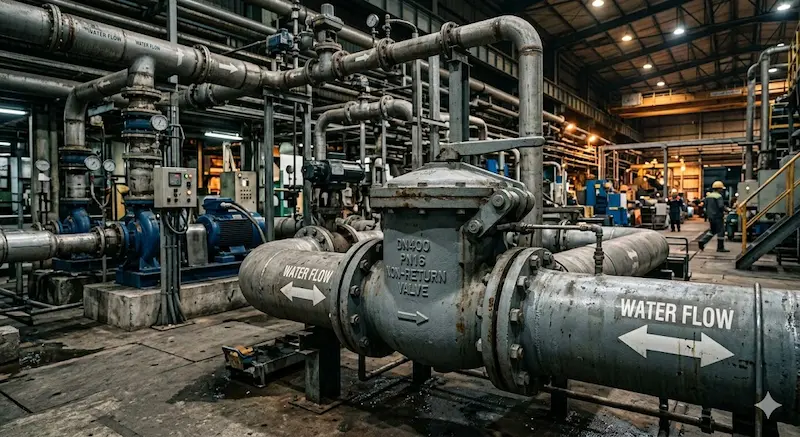

Nguyên Lý Hoạt Động Của Van

Cơ chế vận hành của dòng van này cực kỳ đơn giản nhưng mang lại hiệu quả tuyệt đối nhờ quy luật vật lý về áp suất.

1. Giai đoạn mở van: Khi máy bơm hoạt động, áp lực của dòng lưu chất từ đầu vào đẩy vào lá van (hoặc đĩa van). Khi áp lực này đủ lớn để thắng trọng lượng của lá van (hoặc lực lò xo), lá van sẽ bị đẩy lệch sang một bên, mở cửa cho dòng nước đi qua.

2. Giai đoạn đóng van: Khi dòng chảy dừng lại hoặc có xu hướng quay ngược lại, sự chênh lệch áp suất sẽ biến mất. Trọng lực (đối với van lá lật) hoặc lực đàn hồi (đối với van lò xo) sẽ kéo lá van về vị trí ban đầu, ép chặt vào vòng đệm của thân van để chặn đứng dòng chảy.

Toàn bộ quy trình này diễn ra hoàn toàn tự động, giúp hệ thống phản ứng tức thì với các biến cố thay đổi áp suất mà không cần sự can thiệp của con người hay các bộ điều khiển điện tử phức tạp.

Các Loại Van Clape Phổ Biến Hiện Nay

Tùy vào đặc thù của lưu chất và không gian lắp đặt, người ta chia van thành các loại chính sau:

Van clape lá lật (Swing Check Valve)

Đây là dòng phổ biến nhất trong hệ thống nước. Cấu tạo có một lá van treo trên trục, có thể lật lên xuống. Ưu điểm là tổn thất áp suất thấp do cửa van mở rộng, phù hợp cho lưu chất có dòng chảy lớn.

Van lò xo (Spring Check Valve)

Sử dụng lò xo để ép đĩa van. Loại này có tốc độ đóng nhanh, giúp giảm thiểu hiện tượng búa nước cực tốt và có thể lắp đặt theo cả phương ngang lẫn phương thẳng đứng.

Van gang (Cast Iron Clapet Valve)

Thường được đúc bằng gang cầu hoặc gang xám với lớp sơn Epoxy bảo vệ. Đây là loại van một chiều clape chuyên dụng cho công nghiệp nhờ khả năng chịu va đập và áp suất lên đến PN16.

Van inox (Stainless Steel Clapet Valve)

Được làm từ inox 304 hoặc 316, đây là giải pháp tối ưu cho môi trường ăn mòn hóa chất, nước thải hoặc trong ngành thực phẩm yêu cầu độ vệ sinh cao.

Van đồng (Brass Clapet Valve)

Có kích thước nhỏ (thường từ DN15 - DN50), kết nối kiểu ren. Đây là lựa chọn hàng đầu cho hệ thống cấp nước gia đình, chung cư nhờ sự nhỏ gọn và bền bỉ.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van

Việc lựa chọn sai thông số kỹ thuật là nguyên nhân hàng đầu dẫn đến rò rỉ hệ thống. Dưới đây là bảng thông số mẫu bạn cần lưu ý:

Ví dụ: Nếu bạn lắp cho hệ thống PCCC tòa nhà, nên chọn van gang mặt bích tiêu chuẩn PN16 để đảm bảo độ bền áp lực.

Ưu Điểm Của Van

Tại sao các kỹ sư luôn ưu tiên clapet valve thay vì các cơ chế kiểm soát khác?

• Hoạt động tự động hoàn toàn: Không cần nguồn điện, không cần tín hiệu điều khiển, giảm thiểu rủi ro khi xảy ra sự cố mất điện.

• Bảo vệ thiết bị đắt tiền: Giúp máy bơm và đồng hồ đo không bị phá hủy bởi dòng chảy ngược.

• Dễ lắp đặt và bảo trì: Cấu tạo đơn giản với ít bộ phận chuyển động giúp việc thay thế gioăng hay vệ sinh lá van trở nên cực kỳ nhanh chóng.

• Kinh tế: So với các loại van điều khiển điện tử, van có giá thành rẻ hơn nhiều lần trong khi độ tin cậy lại rất cao.

So Sánh Van Và Van Một Chiều Thông Thường

Nhiều người thường nhầm lẫn giữa hai khái niệm này. Thực tế, "Clape" là một tên gọi định danh cho một kiểu cấu tạo cụ thể của dòng van một chiều.

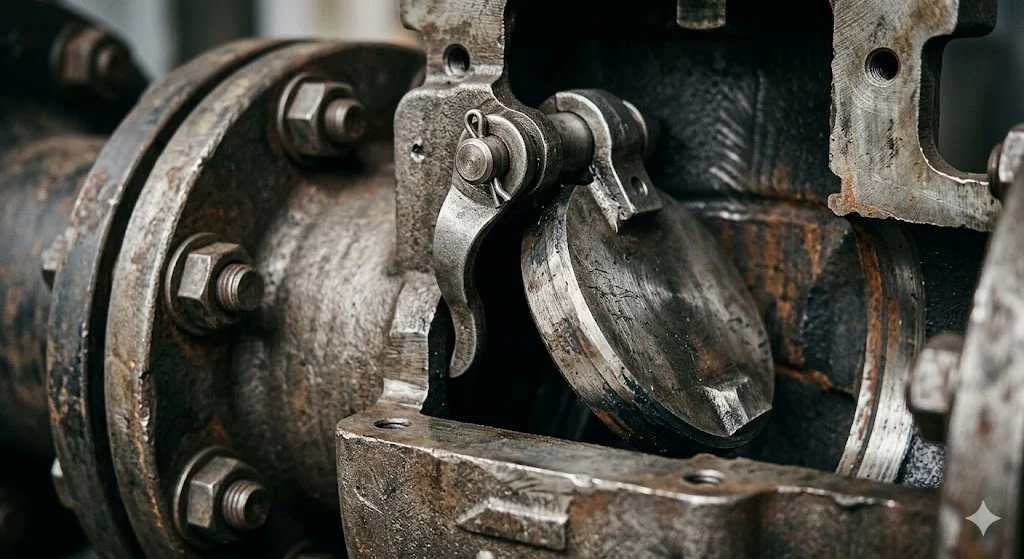

Van Được Dùng Trong Những Hệ Thống Nào?

Nhờ tính linh hoạt, van có mặt trong hầu hết các công trình kỹ thuật:

• Hệ thống cấp nước: Ngăn nước từ bồn chứa chảy ngược lại đường ống chính khi áp lực nguồn cấp giảm.

• Hệ thống máy bơm: Lắp đặt tại đầu ra của bơm để chống va đập thủy lực.

• Hệ thống PCCC: Đảm bảo nước trong đường ống luôn đầy và không bị chảy ngược về bể chứa.

• Ngành HVAC: Sử dụng trong hệ thống chiller, điều hòa trung tâm để kiểm soát hướng đi của nước làm mát.

• Xử lý nước thải: Ngăn nước bẩn tràn ngược vào các bể xử lý sạch trong quá trình sục khí.

Sai Lầm Thường Gặp Khi Chọn Van

Đừng để hệ thống của bạn gặp nguy hiểm bởi những sai sót nhỏ sau:

1. Lắp sai chiều dòng chảy: Đây là lỗi phổ biến nhất. Van luôn có mũi tên chỉ hướng trên thân van; nếu lắp ngược, dòng lưu chất sẽ bị chặn hoàn toàn ngay từ đầu.

2. Chọn sai vật liệu: Dùng van gang cho nước biển hoặc hóa chất sẽ khiến van bị ăn mòn và thủng thân chỉ sau vài tháng.

3. Chọn sai kích thước: Van quá nhỏ sẽ gây sụt áp lớn, trong khi van quá lớn sẽ khiến lá van không mở hoàn toàn, gây rung lắc và tiếng ồn.

4. Không bảo trì định kỳ: Cặn bẩn bám vào đệm làm kín khiến lá van không thể đóng chặt, dẫn đến rò rỉ ngược.

Hướng Dẫn Chọn Van Phù Hợp

Hãy thực hiện theo checklist 6 bước sau để đảm bảo hệ thống vận hành hoàn hảo:

• Bước 1: Xác định môi chất: Lưu chất là nước sạch, nước thải, hơi nóng hay hóa chất ăn mòn?

• Bước 2: Kiểm tra áp lực: Áp lực vận hành bình thường và áp lực đỉnh (áp suất búa nước) là bao nhiêu?

• Bước 3: Chọn vật liệu: Gang cho nước sạch công nghiệp, Inox cho hóa chất, Đồng cho dân dụng.

• Bước 4: Chọn kiểu kết nối: Kết nối ren (tiện lợi) hay mặt bích (chắc chắn, chịu áp tốt)?

• Bước 5: Kiểm tra hướng dòng chảy: Lắp đứng hay lắp ngang? (Nếu lắp đứng phải chọn loại lò xo).

• Bước 6: Thương hiệu: Chọn sản phẩm có đầy đủ chứng chỉ CO, CQ để đảm bảo chất lượng vật liệu.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

• Vệ sinh trước khi lắp: Đảm bảo đường ống không còn xỉ hàn, đất đá để tránh làm kẹt lá van.

• Kiểm tra mũi tên: Luôn lắp theo chiều mũi tên đúc trên thân van trùng với hướng dòng chảy đi từ bơm ra.

• Vị trí lắp đặt: Nên lắp van cách xa máy bơm ít nhất 5-10 lần đường kính ống để dòng chảy được ổn định, tránh hiện tượng rung đĩa van.

• Bảo trì: Định kỳ 6 tháng một lần, hãy kiểm tra độ kín của đệm van và làm sạch rác bám trong thân van.

FAQ: Câu Hỏi Thường Gặp Về Van

1. Van và check valve có khác nhau không?

Thực tế, van clape chính là một tên gọi khác (gốc tiếng Pháp) của van một chiều (check valve). Tại Việt Nam, giới kỹ thuật thường dùng từ "Clape" để chỉ loại van một chiều dạng lá lật hoặc lò xo.

2. Van clape có cần dùng điện không?

Không. Van hoạt động hoàn toàn nhờ động năng của dòng chảy, do đó nó cực kỳ tin cậy ngay cả khi hệ thống mất điện hoàn toàn.

3. Tại sao van clape của tôi phát ra tiếng kêu "cạch cạch"?

Tiếng kêu này thường do hiện tượng dòng chảy không ổn định (xoáy) khiến lá van bị rung va vào thân van. Bạn nên kiểm tra lại lưu lượng hoặc lắp van ở vị trí xa các đoạn cua (co) hơn.

Có Nên Sử Dụng Van Clape Không?

Tổng kết lại, nếu bạn đang vận hành một hệ thống đường ống chất lỏng hoặc khí, việc lắp đặt van clape không còn là lựa chọn mà là sự bắt buộc để đảm bảo an toàn. Nó là "lá chắn" bảo vệ các thiết bị đắt tiền như máy bơm, đồng hồ lưu lượng khỏi sự tàn phá của dòng chảy ngược và hiện tượng búa nước.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van clape!
