Tiêu Chuẩn Bích JIS: Cẩm Nang Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chi Tiết

Trong lĩnh vực lắp đặt đường ống và cơ khí chính xác, mặt bích đóng vai trò là cầu nối quan trọng nhất để liên kết các đoạn ống, van và thiết bị máy bơm. Tuy nhiên, một trong những trở ngại lớn nhất mà các kỹ sư thường gặp phải chính là sự không đồng nhất giữa các hệ quy chuẩn. Hãy tưởng tượng bạn đang thi công một dự án lớn nhưng khi lắp đặt, hệ thống lỗ bulong trên mặt bích lại lệch nhau chỉ vài milimet, hoặc áp lực hệ thống vượt quá sức chịu tải của linh kiện. Những sai sót này không chỉ gây rò rỉ lưu chất mà còn có thể dẫn đến thảm họa nổ đường ống. Việc hiểu rõ tiêu chuẩn bích JIS – hệ quy chiếu phổ biến nhất tại thị trường Việt Nam – chính là chìa khóa để đảm bảo tính đồng bộ, an toàn và chuyên nghiệp cho mọi công trình.

Vì Sao Cần Hiểu Đúng Tiêu Chuẩn Bích JIS?

Tại các nhà máy hoặc tòa nhà cao tầng, việc nhầm lẫn giữa các tiêu chuẩn bích là nguyên nhân hàng đầu gây lãng phí chi phí và thời gian. Khi bạn nắm vững kiến thức về mặt bích JIS, bạn sẽ tránh được những tình huống thực tế đầy rủi ro:

• Tình huống rò rỉ: Khi cố gắng ép một mặt bích khác hệ (như ANSI hoặc DIN) vào một đường ống dùng chuẩn JIS, các lỗ bulong thường bị lệch tâm. Việc cưỡng ép xiết bulong sẽ tạo ra ứng suất dư, khiến gioăng làm kín bị lệch và gây rò rỉ sau một thời gian ngắn vận hành.

• Lỗi không đồng bộ: Nhiều thiết bị nhập khẩu từ Nhật Bản hoặc Hàn Quốc bắt buộc phải sử dụng flange JIS. Nếu chọn sai, hệ thống của bạn sẽ trở thành một "bản vá" kỹ thuật, không thể kết nối hoàn chỉnh.

• Sai áp lực làm việc: Mỗi cấp áp lực JIS quy định một độ dày và số lượng lỗ bulong khác nhau. Việc chọn thiếu áp suất (ví dụ dùng 5K thay vì 10K) sẽ khiến bích bị biến dạng dưới áp lực lớn, gây nguy hiểm cho người vận hành.

Hiểu đúng tiêu chuẩn này không chỉ là công việc của thợ kỹ thuật, mà còn là trách nhiệm của bộ phận thu mua và quản lý dự án để tối ưu hóa hiệu suất đầu tư.

Tiêu Chuẩn Bích JIS Là Gì?

JIS là viết tắt của cụm từ Japanese Industrial Standards (Tiêu chuẩn Công nghiệp Nhật Bản). Đây là bộ tiêu chuẩn khắt khe nhất tại khu vực Châu Á, quy định các thông số kỹ thuật cho hàng nghìn sản phẩm công nghiệp, trong đó có mặt bích thép và inox.

Về bản chất, tiêu chuẩn bích JIS là hệ tiêu chuẩn công nghiệp Nhật Bản quy định chi tiết về kích thước, khoảng cách lỗ bulong, đường kính mặt bích, độ dày và áp lực làm việc tối đa của mặt bích dùng trong hệ thống đường ống.

Hệ tiêu chuẩn này giúp các nhà sản xuất trên toàn thế giới có chung một "ngôn ngữ" kỹ thuật. Khi bạn mua một chiếc van chuẩn JIS tại Việt Nam, nó chắc chắn sẽ lắp khớp hoàn toàn với một mặt bích được sản xuất tại Nhật Bản hay Đài Loan, miễn là chúng cùng thông số kích thước danh nghĩa (DN).

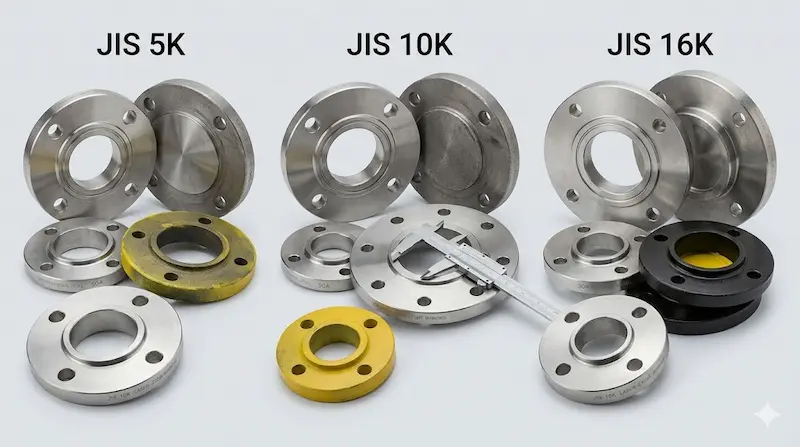

Ý Nghĩa Các Cấp Áp Lực JIS 5K, 10K, 16K

Trong bảng mã của JIS, ký tự "K" là yếu tố quan trọng nhất mà bạn cần lưu ý. Nhiều người thường lầm tưởng "K" là kilogam, nhưng thực tế, nó là ký hiệu cho cấp áp lực làm việc của mặt bích theo tiêu chuẩn JIS tại nhiệt độ tiêu chuẩn.

• JIS 5K: Đây là cấp áp lực thấp, thường dùng trong các hệ thống nước thải, thông gió hoặc các đường ống có áp lực làm việc tối đa khoảng $5 kg/cm^2$.

• JIS 10K: Cấp áp lực phổ biến nhất hiện nay. Nó xuất hiện trong hầu hết các hệ thống cấp nước sạch, HVAC và PCCC. Áp lực làm việc định mức đạt $10 kg/cm^2$.

• JIS 16K & 20K: Dành cho các hệ thống áp lực cao như nồi hơi, khí nén hoặc các trạm bơm công suất lớn.

Hiểu một cách đơn giản, số đứng trước chữ "K" càng lớn thì mặt bích càng dày, đường kính bulong càng to và khả năng chịu tải của hệ thống càng mạnh mẽ.

Các Loại Mặt Bích Theo Tiêu Chuẩn JIS Phổ Biến

Dựa vào cách thức kết nối và yêu cầu kỹ thuật, tiêu chuẩn bích JIS được chia thành nhiều dòng sản phẩm chuyên biệt:

Bích JIS hàn cổ (Weld Neck)

Đặc điểm nhận dạng là có phần cổ dài để hàn trực tiếp vào ống. Loại này có khả năng chịu áp lực cực cao và chống rung động tốt, thường dùng trong các nhà máy lọc dầu hoặc hóa chất.

Bích JIS mù (Blind Flange)

Loại bích này không có lỗ ở giữa, dùng để bịt kín đầu đường ống hoặc các vị trí chờ để mở rộng hệ thống trong tương lai. Nó phải chịu áp lực lớn nhất tại điểm cuối của dòng chảy.

Bích JIS ren (Threaded Flange)

Thay vì hàn, bích này sử dụng ren nội để kết nối. Ưu điểm là lắp đặt cực nhanh, không cần thợ hàn tay nghề cao, thường dùng cho các đường ống nhỏ hoặc khu vực dễ cháy nổ.

Bích JIS slip-on

Đây là loại bích lồng, ống sẽ được luồn vào bên trong mặt bích và hàn ở cả hai mặt. Đây là dòng mặt bích jis 10k được ưa chuộng nhất nhờ chi phí thấp và dễ dàng điều chỉnh độ đồng tâm khi lắp đặt.

Bích JIS socket weld

Ống được đưa vào một khấc chờ sẵn trong mặt bích và hàn một đường duy nhất bên ngoài. Loại này thường dùng cho các đường ống kích thước nhỏ nhưng yêu cầu áp lực cao.

Bảng Kích Thước Tiêu Chuẩn Bích JIS

Để đảm bảo chọn đúng linh kiện, các kỹ sư luôn phải đối chiếu với bảng kích thước tiêu chuẩn. Các thông số này bao gồm:

1. Đường kính danh nghĩa (DN): Từ DN15 đến DN600 (tương ứng từ ống phi 21mm đến 600mm).

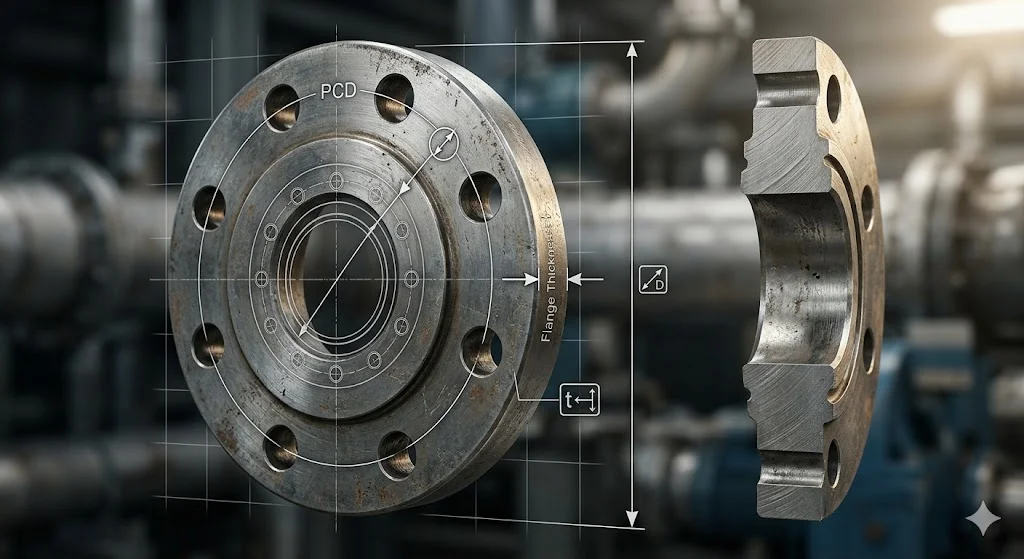

2. PCD (Pitch Circle Diameter): Đây là đường kính của vòng tròn đi qua tâm các lỗ bulong. Nếu PCD lệch nhau, bạn sẽ không thể xỏ bulong qua hai mặt bích.

3. Số lượng lỗ bulong: Ví dụ, bích flange jis 10k DN100 thường có 8 lỗ bulong, trong khi chuẩn 5K chỉ có 4 hoặc 8 lỗ tùy thiết kế.

4. Độ dày mặt bích (T): Thông số này quyết định khả năng chống biến dạng của bích dưới tác động của áp lực và nhiệt độ.

Lưu ý: Trước khi đặt hàng, hãy yêu cầu đơn vị cấp hàng cung cấp bản vẽ kỹ thuật chi tiết (Datasheet) để đối chiếu với tiêu chuẩn lắp đặt của thiết bị gốc.

So Sánh Tiêu Chuẩn JIS, ANSI Và DIN

Trên thế giới hiện tồn tại 3 hệ tiêu chuẩn mặt bích chính. Việc nắm rõ sự khác biệt giữa chúng sẽ giúp bạn tránh được những lỗi mua hàng sai lầm:

Phân tích thực tế: Một mặt bích JIS 10K DN100 có 8 lỗ bulong với PCD là 175mm. Trong khi đó, mặt bích DIN PN16 cùng kích thước cũng có 8 lỗ nhưng PCD là 180mm. Khoảng cách 5mm này khiến chúng hoàn toàn không thể lắp khớp với nhau. Do đó, tuyệt đối không được dùng lẫn lộn các hệ tiêu chuẩn này.

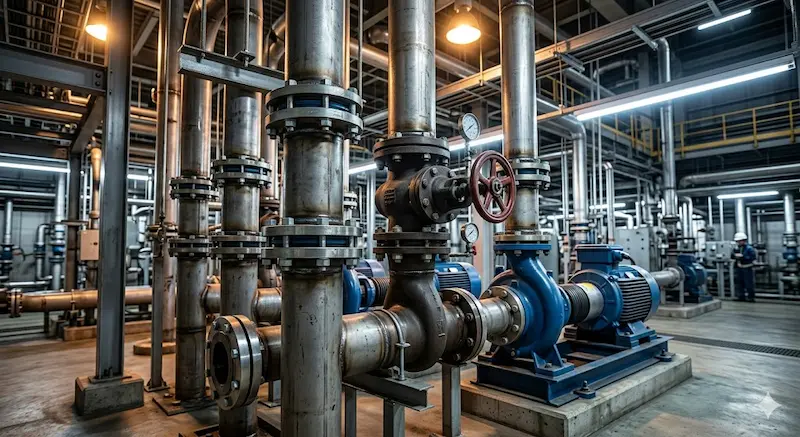

Ưu Điểm Của Tiêu Chuẩn Bích JIS

Tại sao các công trình tại Việt Nam lại ưu tiên sử dụng tiêu chuẩn bích jis?

• Phổ biến rộng khắp: Hầu hết các nhà máy thép và inox tại Việt Nam đều sản xuất theo chuẩn này, giúp việc tìm kiếm hàng thay thế cực kỳ dễ dàng.

• Độ chính xác cao: Thừa hưởng tinh thần kỹ thuật của Nhật Bản, các mặt bích JIS có sai số kích thước rất nhỏ, đảm bảo độ kín khít tuyệt đối cho hệ thống.

• Phù hợp đa ngành: Từ hệ thống xử lý nước, HVAC (điều hòa thông gió) cho đến PCCC, chuẩn JIS đều đáp ứng tốt các yêu cầu khắt khe về kỹ thuật.

• Đa dạng vật liệu: Bạn có thể dễ dàng tìm thấy bích JIS bằng nhựa PVC, thép mạ kẽm, gang hoặc inox 304/316 để phù hợp với từng loại môi chất.

Tiêu Chuẩn Bích Được Dùng Trong Những Hệ Thống Nào?

Nhờ tính đồng bộ cao, bích JIS xuất hiện trong hầu hết các mảng kỹ thuật hạ tầng:

• Hệ thống cấp thoát nước: Kết nối các đường ống chính với các dòng van cổng, van một chiều.

• Nhà máy công nghiệp: Kết nối máy bơm công suất lớn trong các nhà máy thực phẩm, dệt nhuộm.

• Hệ thống HVAC: Dùng trong các chiller, tháp giải nhiệt của các tòa nhà văn phòng.

• Hệ thống PCCC: Kết nối các cụm bơm cứu hỏa với đường ống dẫn nước chữa cháy.

• Hệ thống hóa chất: Các dòng bích Inox JIS được dùng để dẫn các lưu chất có tính ăn mòn cao

Sai Lầm Thường Gặp Khi Chọn Mặt Bích JIS

Nếu không chú ý, bạn có thể mắc phải những sai lầm gây tốn kém:

1. Nhầm lẫn chuẩn JIS với DIN: Như đã phân tích, chúng trông rất giống nhau nhưng lỗ bulong hoàn toàn không khớp.

2. Chọn sai vật liệu: Dùng bích thép cho hệ thống nước biển hoặc hóa chất sẽ khiến bích bị ăn mòn và gây thủng ống chỉ sau thời gian ngắn.

3. Không kiểm tra PCD: Nhiều nhà xưởng gia công bích không chuẩn theo bảng tra JIS dẫn đến việc lỗ bulong bị lệch, không thể lắp ráp.

4. Dùng sai kích thước bulong: Mỗi loại bích JIS quy định một kích thước bulong riêng (như M16, M20). Việc dùng bulong quá nhỏ sẽ không đảm bảo lực xiết làm kín

Hướng Dẫn Cách Chọn Mặt Bích Theo Tiêu Chuẩn JIS

Để chọn được sản phẩm chuẩn xác, hãy thực hiện theo checklist sau:

• Bước 1: Xác định tiêu chuẩn hệ thống đang dùng (Xem catalog của van hoặc bơm đi kèm).

• Bước 2: Kiểm tra áp lực làm việc thực tế (Nên chọn bích có cấp áp lực lớn hơn áp suất hoạt động 20%).

• Bước 3: Chọn đúng kích thước danh nghĩa DN phù hợp với ống dẫn.

• Bước 4: Lựa chọn vật liệu dựa trên môi chất (Nước sạch dùng thép/gang, hóa chất dùng inox).

• Bước 5: Đối chiếu bảng kích thước JIS về độ dày và số lỗ bulong.

Lưu Ý Khi Lắp Đặt Mặt Bích JIS

Lắp đặt đúng kỹ thuật sẽ kéo dài tuổi thọ hệ thống gấp nhiều lần:

• Siết bulong đối xứng: Tuyệt đối không siết theo vòng tròn. Hãy siết theo hình sao hoặc đối xứng để mặt bích được ép xuống đều, tránh tình trạng vênh bích.

• Dùng gioăng phù hợp: Với nước lạnh dùng gioăng cao su, với nước nóng hoặc hơi dùng gioăng chì hoặc gioăng amiăng chịu nhiệt.

• Kiểm tra độ đồng tâm: Đảm bảo hai mặt bích song song và đồng tâm trước khi xiết bulong để tránh ứng suất cắt lên thân bulong.

• Kiểm tra rò rỉ: Sau khi lắp xong, cần thực hiện test áp (Hydrotest) để đảm bảo các mối nối không bị rò rỉ trước khi đưa vào vận hành chính thức.

FAQ: Câu Hỏi Thường Gặp Về Tiêu Chuẩn Bích

1. Tiêu chuẩn bích jis có chịu được áp suất 16 Bar không?

Không. JIS 10K được thiết kế cho áp suất làm việc tối đa $10 kg/cm^2$ (tương đương khoảng 10 Bar). Nếu hệ thống chạy 16 Bar, bạn bắt buộc phải dùng bích JIS 16K hoặc 20K.

2. Làm sao để phân biệt nhanh bích JIS và bích ANSI?

Cách nhanh nhất là đo khoảng cách giữa hai tâm lỗ bulong đối diện (PCD). Ngoài ra, bích ANSI thường được ký hiệu theo "Class" (ví dụ Class 150) và có độ dày, đường kính khác biệt hoàn toàn so với chuẩn "K" của JIS.

3. Mặt bích JIS có sản xuất bằng nhựa không?

Có. Trong các hệ thống dẫn hóa chất hoặc nước hồ bơi, mặt bích nhựa PVC hoặc PPR chuẩn JIS được sử dụng rất phổ biến để chống ăn mòn.

Có Nên Sử Dụng Tiêu Chuẩn Bích Không?

Tổng kết lại, tiêu chuẩn bích là lựa chọn tối ưu cho hầu hết các công trình tại khu vực Châu Á nhờ tính phổ biến, độ chính xác và sự đa dạng trong vật liệu. Việc sử dụng đúng tiêu chuẩn không chỉ giúp quá trình thi công diễn ra thuận lợi mà còn đảm bảo an toàn tuyệt đối cho người và thiết bị trong suốt quá trình vận hành lâu dài.

Dù bạn đang thực hiện một dự án cấp nước dân dụng hay một nhà máy hóa chất phức tạp, việc tuân thủ các quy định khắt khe của mặt bích JIS luôn là minh chứng cho một quy trình làm việc chuyên nghiệp và bền vững.
