Ống DN65: Thông Số Kỹ Thuật, Ứng Dụng Và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Trong lĩnh vực cơ điện (M&E) và xây lắp đường ống công nghiệp, ống DN 65 đóng vai trò là một trong những kích thước "vàng" nhờ khả năng cân bằng hoàn hảo giữa lưu lượng và chi phí lắp đặt. Việc hiểu rõ bản chất kỹ thuật của loại ống này không chỉ giúp tối ưu hóa vận hành mà còn đảm bảo tính an toàn tuyệt đối cho toàn bộ hệ thống piping. Bài viết dưới đây sẽ phân tích chuyên sâu về mọi khía cạnh của kích thước ống DN 65 dưới góc nhìn chuyên gia.

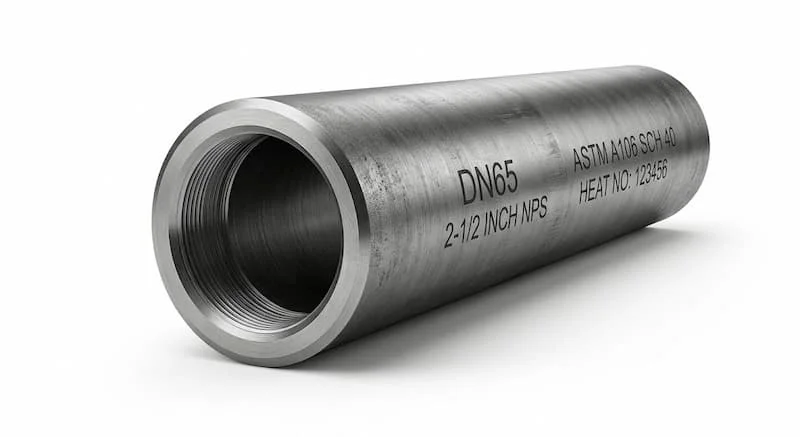

Ống DN65 là gì?

Ống DN 65 là cách gọi tên đường ống theo kích thước danh nghĩa (Diameter Nominal), được sử dụng phổ biến trong các hệ thống cấp thoát nước, PCCC, HVAC và piping công nghiệp. Ký hiệu "DN" là một tiêu chuẩn quốc tế (ISO) dùng để định danh kích thước ống dựa trên khả năng chịu tải và lưu lượng, thay vì chỉ phản ánh chính xác đường kính thực tế.

Cụ thể, ống DN 65 có những đặc điểm định danh sau:

• Tương đương kích thước Inch: Khoảng 2.5 inch (2 1/2").

• Đường kính ngoài (OD): Thường dao động xung quanh mức 73mm đến 76mm tùy theo tiêu chuẩn sản xuất (như ASTM, JIS, hay DIN).

Cần lưu ý một nhầm lẫn phổ biến: DN65 không phải là ống có đường kính ngoài phi 65 (Ø65). Thực tế, con số "65" chỉ là một giá trị định mức để phân loại. Việc nhầm lẫn giữa DN và đường kính ngoài thực tế có thể dẫn đến sai sót nghiêm trọng khi lựa chọn các phụ kiện kết nối như mặt bích, van hoặc khớp nối nhanh.

Nguyên lý và vai trò của ống DN 65 trong hệ thống piping

Trong bất kỳ hệ thống đường ống nào, ống DN 65 đóng vai trò là mạch máu dẫn lưu chất (nước, khí, hơi nóng, hoặc hóa chất) từ nguồn đến các thiết bị đầu cuối. Nó hoạt động như một cầu nối giữa các đường ống trục lớn và các nhánh phân phối nhỏ hơn.

Vì sao chọn đúng đường kính (Diameter) lại quan trọng?

Việc lựa chọn DN65 phải dựa trên sự tính toán kỹ lưỡng về tốc độ dòng chảy (Flow velocity). Nếu tốc độ quá cao do chọn ống nhỏ, sẽ gây ra hiện tượng sụt áp lớn và tiếng ồn. Ngược lại, ống quá lớn sẽ làm tăng chi phí vật tư và lắp đặt không cần thiết.

Mối liên hệ giữa áp lực và độ dày:

Ống DN 65 không có một độ dày cố định. Tùy thuộc vào áp suất vận hành của hệ thống mà các kỹ sư sẽ chọn độ dày thành ống (Schedule) phù hợp. Thành ống càng dày, khả năng chịu áp lực càng cao nhưng tiết diện lưu thông bên trong sẽ bị thu hẹp lại. Đây là nguyên lý cơ bản để đảm bảo hệ thống không bị nứt vỡ trong điều kiện làm việc khắc nghiệt.

Các loại ống DN 65 phổ biến hiện nay

Tùy vào môi trường và tính chất lưu chất, ống DN 65 được sản xuất từ nhiều loại vật liệu khác nhau:

• Ống thép DN65 (Thép đen/Mạ kẽm): Đây là loại phổ biến nhất. Ống thép đen dùng cho hệ thống hơi nóng, dầu khí; ống mạ kẽm ưu tiên cho hệ thống nước sạch và PCCC nhờ khả năng chống gỉ sét tốt.

• Ống inox DN65 (SS304, SS316): Sử dụng trong môi trường hóa chất, thực phẩm hoặc dược phẩm. Ưu điểm là chống ăn mòn tuyệt vời và bề mặt nhẵn mịn, đảm bảo vệ sinh.

• Ống nhựa PVC/HDPE DN65: Thường dùng trong thoát nước hoặc dẫn nước thải. Nhẹ, dễ thi công và giá thành rẻ nhưng khả năng chịu nhiệt và áp lực kém hơn ống kim loại.

• Ống đúc DN65: Loại ống không có mối hàn, chịu được áp suất cực cao và nhiệt độ lớn, thường dùng trong các nhà máy lọc dầu hoặc nồi hơi.

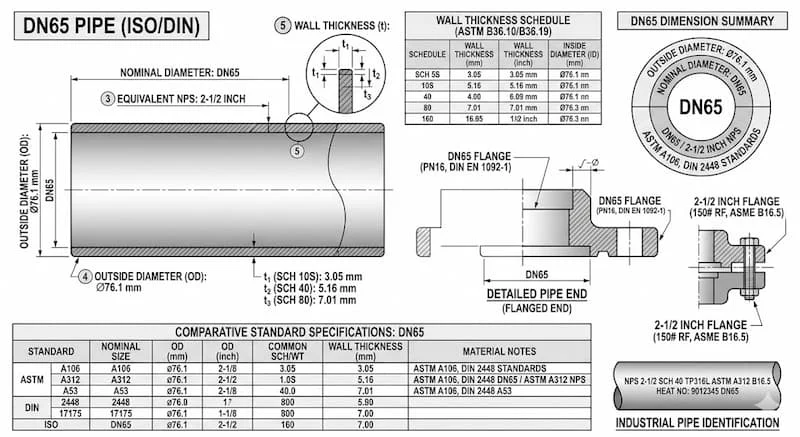

Thông số kỹ thuật của ống DN 65

Để đảm bảo tính lắp lẫn, ống DN 65 phải tuân thủ các chỉ số kỹ thuật nghiêm ngặt:

• Outside Diameter (OD): Thông số này là cố định cho mỗi tiêu chuẩn (thường là 76.1mm cho tiêu chuẩn BS hoặc 73mm cho tiêu chuẩn ASTM).

• Wall Thickness (Độ dày): Được quy định qua chỉ số Schedule (SCH).

  • SCH10/SCH20: Độ dày mỏng, dùng cho áp lực thấp.

  • SCH40: Độ dày tiêu chuẩn, phổ biến nhất trong công nghiệp.

  • SCH80: Độ dày lớn, chịu áp lực và va đập cực tốt.

Giải thích kỹ thuật: Tại sao OD không đổi nhưng độ dày thay đổi? Điều này giúp cho việc sử dụng các phụ kiện bên ngoài (như mặt bích hay đai ôm) luôn khớp với ống, dù bên trong ống dày hay mỏng. Khi độ dày thành ống tăng lên, đường kính trong (ID) sẽ giảm xuống, làm tăng khả năng chịu áp lực nhưng giảm nhẹ lưu lượng thực tế.

So sánh DN65 với các kích thước ống khác

Việc chọn DN65 thay vì DN50 hay DN80 phụ thuộc vào sự cân bằng giữa chi phí vật tư và hiệu suất thủy lực. DN65 mang lại lưu lượng lớn hơn gần 60% so với DN50 trong khi chi phí phụ kiện không cao hơn quá nhiều, làm cho nó trở thành lựa chọn tối ưu cho nhiều công trình tầm trung.

Vì sao ống DN 65 được dùng phổ biến trong công nghiệp?

Kích thước DN65 chiếm ưu thế nhờ những lý do sau:

1. Kích thước tối ưu: Đủ lớn để dẫn lưu lượng đáng kể cho các tòa nhà và nhà máy, nhưng đủ nhỏ để thi công tại các không gian hẹp.

2. Hệ sinh thái phụ kiện đa dạng: Do tính phổ biến, bạn có thể dễ dàng tìm mua van, mặt bích, gioăng và co tê kích thước DN65 ở bất kỳ cửa hàng vật tư nào.

3. Chi phí hợp lý: Tỷ lệ giữa khả năng chịu áp và trọng lượng vật liệu của DN65 rất kinh tế.

4. Độ ổn định cao: Kết cấu ống 2.5 inch rất vững chãi, ít bị võng hoặc rung động mạnh khi có dòng lưu chất đi qua.

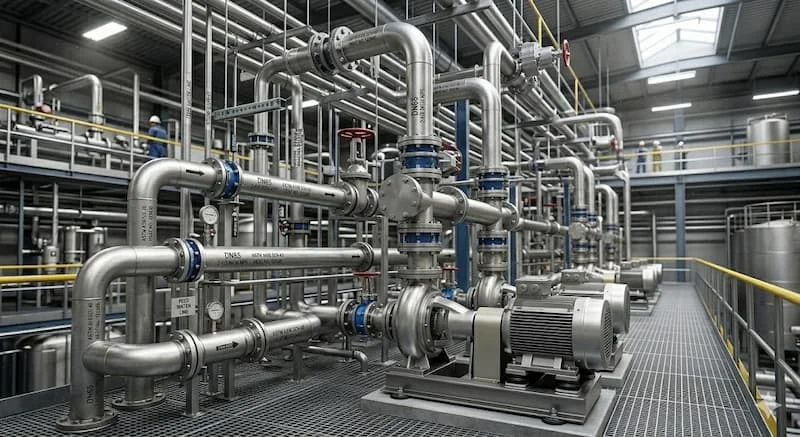

Ứng dụng thực tế của ống DN 65

Bạn có thể bắt gặp ống DN 65 trong nhiều hệ thống thiết yếu:

• Hệ thống PCCC: Làm đường ống nhánh cấp nước cho các đầu phun sprinkler hoặc họng tiếp nước.

• Hệ thống HVAC: Dẫn nước lạnh cho chiller hoặc nước nóng cho hệ thống sưởi trung tâm.

• Cấp thoát nước: Đường ống trục đứng cho các tòa nhà chung cư, văn phòng.

• Steam Piping: Dẫn hơi bão hòa trong các nhà máy dệt nhuộm, thực phẩm.

• Xử lý nước: Hệ thống ống dẫn trong các nhà máy lọc nước thải công nghiệp.

Sai lầm thường gặp khi chọn ống DN 65

Việc lựa chọn sai có thể gây ra những hậu quả tai hại:

• Nhầm DN và Phi (Ø): Mua ống phi 65 cho thiết kế DN65 dẫn đến việc không thể lắp vừa mặt bích hoặc van.

• Chọn sai vật liệu: Dùng ống thép mạ kẽm dẫn hóa chất gây ăn mòn thủng ống nhanh chóng.

• Sai Schedule: Hệ thống yêu cầu áp suất PN16 nhưng lại dùng ống SCH10 quá mỏng gây rò rỉ hoặc biến dạng ống.

• Hậu quả: Gây thất thoát lưu chất (leakage), nứt vỡ hệ thống và buộc phải dừng sản xuất để đại tu.

Hướng dẫn / Checklist: Chọn và lắp đặt chuẩn

Cách chọn ống DN 65 phù hợp

• Xác định môi chất là nước, khí hay hóa chất để chọn vật liệu (Inox, Thép, Nhựa).

• Kiểm tra áp suất vận hành tối đa để chọn độ dày (Schedule) tương ứng.

• Đối chiếu tiêu chuẩn kết nối của van và bơm hiện có (JIS, ANSI, DIN).

• Tính toán lưu lượng cần thiết để đảm bảo DN65 là kích thước đủ dùng.

Checklist lắp đặt an toàn

• ✔ Alignment: Căn chỉnh các đoạn ống thẳng hàng, không để bị cưỡng ép mối nối.

• ✔ Welding/Threading: Kiểm tra chất lượng mối hàn hoặc độ kín của mối ren.

• ✔ Pressure Test: Luôn thử áp lực (thủy tĩnh hoặc khí) sau khi lắp đặt.

• ✔ Support: Bố trí giá đỡ, cùm treo đúng khoảng cách để chống rung và võng ống.

FAQ: Câu hỏi thường gặp

1. Ống DN 65 tương đương phi bao nhiêu?

Trong thực tế tại Việt Nam, ống DN 65 thường có đường kính ngoài (OD) là 76mm.

2. Độ dày của ống DN 65 SCH40 là bao nhiêu?

Theo tiêu chuẩn ASTM, ống DN 65 (2.5") SCH40 thường có độ dày khoảng 5.16mm.

3. Có thể dùng ống DN65 cho hệ thống gas không?

Có thể, nhưng phải sử dụng loại ống thép đúc tiêu chuẩn cao và được kiểm định mối hàn nghiêm ngặt.

4. Tại sao giá ống DN65 inox lại cao hơn nhiều so với thép?

Inox chứa hàm lượng lớn Niken và Crom, giúp chống gỉ vĩnh viễn, do đó giá thành nguyên liệu cao hơn thép carbon.

Kết luận

Ống DN65 là một thành phần không thể thiếu trong cấu trúc piping hiện đại. Việc thấu hiểu các thông số về Schedule, vật liệu và áp lực làm việc sẽ giúp bạn đưa ra quyết định đúng đắn, đảm bảo hệ thống vận hành bền bỉ và an toàn. Hãy luôn ưu tiên các sản phẩm có đầy đủ chứng chỉ tiêu chuẩn để tối ưu hóa giá trị đầu tư cho công trình của bạn.
