ANSI B16.5 RF Flange: Tiêu Chuẩn Vàng Cho Kết Nối Đường Ống Công Nghiệp

Trong kỹ thuật piping, việc đảm bảo sự kín khít tại các điểm kết nối là yếu tố sống còn đối với an toàn vận hành. ANSI B16.5 RF flange chính là giải pháp hàng đầu được các kỹ sư trên toàn thế giới tin dùng. Với thiết kế tối ưu cho khả năng làm kín và sự tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế, loại mặt bích này không chỉ đơn thuần là một phụ kiện kết nối mà còn là "tấm khiên" bảo vệ hệ thống trước các áp lực khắc nghiệt.

ANSI B16.5 RF flange là gì?

ANSI B16 5 RF flange là loại mặt bích được sản xuất và kiểm định dựa trên tiêu chuẩn ASME/ANSI B16.5, có đặc điểm nhận dạng đặc trưng là bề mặt Raised Face (RF) – hay còn gọi là mặt gờ. Đây là thành phần thiết yếu dùng để tạo ra liên kết chắc chắn và kín áp giữa đường ống, valve, máy bơm và các thiết bị công nghiệp khác trong một hệ thống dẫn lưu chất.

Để hiểu rõ hơn, chúng ta cần bóc tách hai thành phần chính trong tên gọi của nó:

• ANSI B16.5: Là bộ tiêu chuẩn kỹ thuật của Hoa Kỳ quy định về kích thước, vật liệu, dung sai, đánh dấu và phương pháp thử nghiệm cho các loại mặt bích từ size NPS 1/2 đến NPS 24.

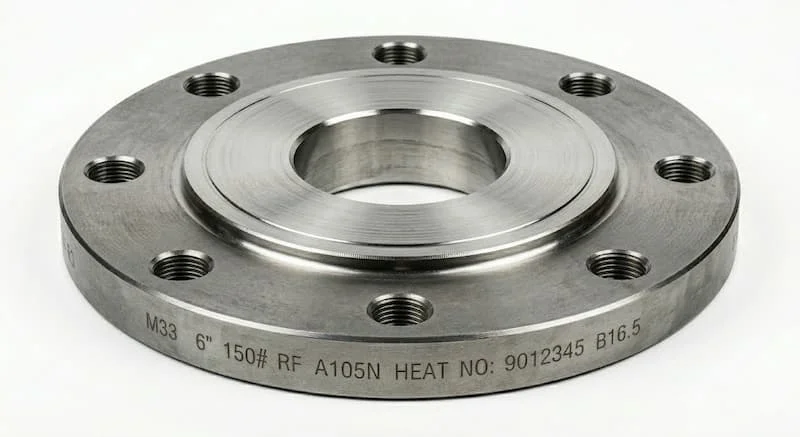

• RF (Raised Face): Nghĩa là phần diện tích tiếp xúc xung quanh lỗ thoát của mặt bích được đúc nhô cao hơn so với phần vành chứa lỗ bulong.

Khi lắp đặt, người ta đặt một gasket (gioăng làm kín) lên phần mặt gờ nhô cao này. Khi siết chặt hệ thống bulong, lực nén sẽ tập trung hoàn toàn vào diện tích nhỏ của phần RF, giúp biến dạng gasket và tạo ra một mối nối cực kỳ kín khít, ngăn chặn rò rỉ môi chất ngay cả dưới áp suất cao.

Nguyên lý sealing của RF flange

Cơ chế làm kín của ANSI B16 5 RF flange dựa trên nguyên lý tập trung ứng suất nén. Thay vì phân tán lực trên toàn bộ bề mặt rộng lớn, thiết kế RF hướng toàn bộ lực ép từ việc siết bulong vào một vùng diện tích hẹp hơn.

Tại sao RF flange lại kín hơn FF flange (Flat Face)?

Mặt bích FF (mặt phẳng) có diện tích tiếp xúc lớn, yêu cầu lực siết bulong rất cao mới có thể ép kín toàn bộ bề mặt gioăng. Ngược lại, RF flange với phần mặt gờ nhô cao cho phép tập trung áp lực nén (sealing pressure) lên gioăng hiệu quả hơn nhiều lần. Điều này giúp hệ thống đạt được độ kín tối ưu mà không cần sử dụng bulong quá lớn.

Việc chọn đúng loại gioăng (gasket selection) và siết đúng lực (bolt torque) là điều kiện tiên quyết. Nếu lực siết không đủ hoặc không đồng đều, áp suất bên trong sẽ dễ dàng đẩy môi chất xuyên qua các kẽ hở siêu nhỏ giữa bề mặt RF và gioăng, gây ra hiện tượng leakage (rò rỉ). Ngược lại, siết quá lực có thể làm hỏng cấu trúc của gioăng, làm mất đi khả năng đàn hồi và làm kín.

Các loại ANSI B16 5 RF flange phổ biến

Dựa vào cách thức kết nối với đường ống, tiêu chuẩn ANSI B16.5 chia thành nhiều biến thể RF flange khác nhau:

• Weld Neck RF Flange (Bích cổ hàn): Có phần cổ dài để hàn đối đầu vào ống. Đây là loại chịu áp suất và nhiệt độ cao nhất nhờ khả năng phân phối ứng suất tốt. Phù hợp cho các đường ống dẫn khí gas hoặc hơi nóng cao áp.

• Slip On RF Flange (Bích hàn trượt): Ống được luồn vào trong lỗ bích và hàn ở cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ lắp đặt và căn chỉnh, chi phí thấp, nhưng khả năng chịu ứng suất mỏi kém hơn bích cổ hàn.

• Blind RF Flange (Bích mù): Không có lỗ tâm, dùng để bịt kín đầu ống hoặc ngăn dòng chảy. Phần mặt gờ RF giúp nó duy trì độ kín áp tuyệt đối tại các điểm cuối tuyến.

• Socket Weld RF Flange (Bích hàn bọc đúc): Thường dùng cho ống kích thước nhỏ áp lực cao. Ống được đút vào một hốc (socket) rồi hàn một đường vòng bên ngoài.

• Threaded RF Flange (Bích ren): Kết nối bằng ren mà không cần hàn. Thường được sử dụng trong các hệ thống dân dụng hoặc các khu vực dễ cháy nổ không thể sử dụng tia lửa hàn.

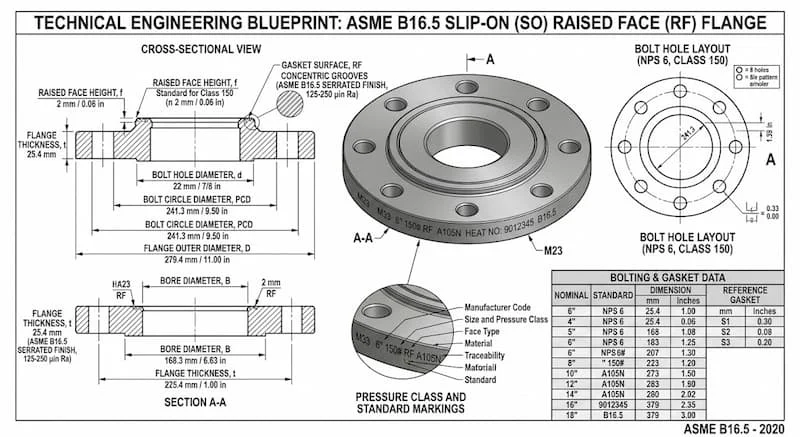

Thông số kỹ thuật ANSI B16.5 RF flange

Việc nắm vững thông số kỹ thuật là bước quan trọng nhất để tránh lỗi "mismatch" (không khớp) khi lắp đặt. Các thông số cơ bản bao gồm:

1. Nominal Pipe Size (NPS): Kích thước danh định của ống, từ 1/2" đến 24".

2. Pressure Class: Phân cấp áp lực, bao gồm Class 150, 300, 400, 600, 900, 1500 và 2500.

3. Raised Face Height: Chiều cao phần gờ nhô lên. Ở Class 150 và 300, chiều cao này thường là 2mm (1/16 inch), trong khi ở các Class cao hơn, chiều cao gờ có thể lên đến 7mm (1/4 inch).

4. Bolt Hole Dimensions: Số lượng và đường kính lỗ bulong phải khớp hoàn toàn với thiết bị kết nối.

Vì sao Pressure Class phải matching?

Mỗi cấp áp suất (Class) quy định một độ dày bích và đường kính vòng chia lỗ bulong khác nhau. Việc lắp một bích Class 150 vào hệ thống Class 300 không chỉ gây rò rỉ do không khớp lỗ bulong mà còn tiềm ẩn nguy cơ nổ vỡ mặt bích vì không chịu được áp lực thiết kế. Ngoài ra, chiều cao gờ RF tăng dần theo cấp áp lực để đảm bảo diện tích nén gasket được ổn định dưới tải trọng lớn hơn.

So sánh RF flange, FF flange và RTJ flange

Mỗi loại mặt bích có một phân khúc ứng dụng riêng dựa trên yêu cầu về độ kín và chi phí:

Kết luận: RF flange là giải pháp cân bằng nhất. Nó mang lại hiệu quả làm kín vượt xa mặt FF nhưng lại có giá thành và độ phức tạp thấp hơn nhiều so với mặt RTJ. Đây là lý do nó trở thành "tiêu chuẩn quốc dân" trong hầu hết các nhà máy.

Vì sao ANSI B16.5 RF flange được ưu tiên trong piping hiện đại?

Sự phổ biến của ANSI B16.5 RF flange không phải ngẫu nhiên mà đến từ những giá trị thực tế mang lại cho chủ đầu tư:

1. Sealing hiệu quả: Thiết kế mặt gờ giúp tăng áp suất nén tại điểm tiếp xúc, loại bỏ các nguy cơ rò rỉ môi chất độc hại hoặc đắt tiền.

2. Tính chuẩn hóa quốc tế: Với tiêu chuẩn ANSI B16.5, bạn có thể dễ dàng tìm mua phụ kiện thay thế ở bất kỳ đâu trên thế giới mà không lo về vấn đề không tương thích.

3. Dễ dàng bảo trì: Khả năng lắp ráp bằng bulong cho phép tháo rời nhanh chóng để vệ sinh đường ống hoặc thay thế valve mà không cần cắt bỏ mối hàn.

4. Chịu tải linh hoạt: Dải áp lực rộng từ Class 150 đến 2500 giúp nó đáp ứng từ hệ thống nước sạch đến các đường dẫn hóa chất phức tạp.

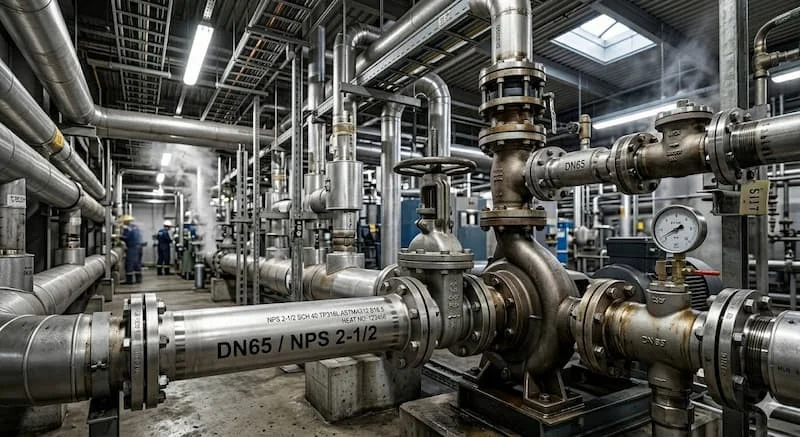

ANSI B16.5 RF flange được dùng ở đâu?

Bạn có thể tìm thấy mặt bích RF trong hầu hết các hạ tầng kỹ thuật quan trọng:

• Dầu khí (Oil & Gas): Các đường ống dẫn dầu thô, khí tự nhiên tại giàn khoan và nhà máy lọc dầu.

• Hóa chất (Chemical plants): Kết nối các bồn chứa và tháp chưng cất hóa chất ăn mòn.

• Xử lý nước (Water treatment): Hệ thống lọc và cấp nước quy mô lớn.

• Nhiệt điện & Hơi nước (Steam piping): Các hệ thống hơi nóng cao áp trong lò hơi.

• HVAC & PCCC: Hệ thống điều hòa trung tâm và phòng cháy chữa cháy của tòa nhà cao tầng.

Sai lầm thường gặp và hậu quả khi dùng RF flange

Việc sử dụng sai cách mặt bích RF có thể dẫn đến những thảm họa về an toàn:

• Mixing Standards: Lắp bích tiêu chuẩn ANSI vào thiết bị tiêu chuẩn DIN hoặc JIS. Điều này khiến các lỗ bulong không khớp nhau, dẫn đến việc dùng lực cưỡng ép làm vênh mặt bích.

• Sai Gasket: Dùng gioăng FF (toàn mặt) cho mặt bích RF. Lực nén lúc này bị phân tán ra ngoài gờ RF, làm giảm khả năng làm kín.

• Không siết đúng torque: Siết bulong "bằng tay" hoặc không theo sơ đồ đối xứng khiến gasket bị nén không đều, gây rò rỉ ngay khi hệ thống bắt đầu tăng áp.

Hậu quả: Không chỉ dừng lại ở việc rò rỉ (leakage), nó có thể dẫn đến phá hủy gioăng, đứt bulong và gây dừng máy hoàn toàn (downtime), gây thiệt hại kinh tế nặng nề cho nhà máy.

Hướng dẫn / Checklist: Chọn và lắp đặt an toàn

Cách chọn ANSI B16.5 RF flange phù hợp

• Xác định áp suất vận hành tối đa để chọn Pressure Class đúng.

• Chọn vật liệu bích (ASTM A105, SS304, SS316...) tương thích với môi chất dẫn.

• Đảm bảo Nominal Pipe Size khớp với kích thước ống thực tế.

• Lựa chọn loại gioăng (Spiral Wound Gasket là lựa chọn tốt cho RF flange).

• Kiểm tra chứng chỉ CO/CQ để đảm bảo hàng đạt chuẩn ANSI B16.5.

Checklist lắp đặt đúng kỹ thuật

• ✔ Vệ sinh: Làm sạch bề mặt RF, loại bỏ rỉ sét và dầu mỡ cũ.

• ✔ Kiểm tra gioăng: Đảm bảo gasket nằm đồng tâm với phần gờ nhô cao.

• ✔ Siết bulong theo sơ đồ đối xứng (Cross pattern): Để lực nén được phân bổ đều từng bước một.

• ✔ Kiểm tra lực siết (Torque): Luôn dùng cờ lê lực để đạt được thông số thiết kế.

• ✔ Test áp: Thử áp lực thủy tĩnh sau khi lắp đặt để xác nhận độ kín tuyệt đối.

FAQ: Câu hỏi thường gặp

1. RF flange có dùng chung với FF flange được không?

Về mặt kỹ thuật là KHÔNG NÊN. Khi siết bulong, phần gờ RF sẽ gây ứng suất uốn lên vành ngoài của mặt bích FF (thường làm bằng gang), dễ gây nứt vỡ mặt bích FF.

2. RF flange thường đi kèm với loại gioăng nào?

Phổ biến nhất là gioăng không amiăng (non-asbestos) hoặc gioăng xoắn thép (Spiral Wound Gasket - SWG) có vòng trong hoặc vòng ngoài.

3. Tại sao mặt bích RF có các rãnh răng cưa nhỏ?

Đó là kiểu hoàn thiện bề mặt (surface finish). Các rãnh này giúp "cắn" vào gioăng tốt hơn, tăng cường khả năng chống rò rỉ dưới áp suất lớn.

4. Khi nào nên dùng RTJ thay vì RF?

Khi áp suất hệ thống vượt quá Class 600 và nhiệt độ trên 450°C, mặt bích RTJ với vòng đệm kim loại sẽ bền bỉ hơn so với gioăng của mặt RF.

Kết luận

ANSI B16.5 RF flange là sự lựa chọn tối ưu cho các dự án piping yêu cầu độ an toàn và hiệu suất cao. Sự kết hợp giữa tiêu chuẩn hóa quốc tế và thiết kế mặt gờ thông minh giúp nó giải quyết triệt để bài toán làm kín trong công nghiệp. Để hệ thống vận hành bền bỉ, hãy luôn chú trọng vào việc chọn đúng cấp áp suất, vật liệu và tuân thủ quy trình lắp đặt chuẩn xác.
