Van Ngắt Là Gì? Cấu Tạo, Ứng Dụng Và Hướng Dẫn Chọn Mua Chuẩn Kỹ Thuật

Sự cố rò rỉ, vỡ ống hay yêu cầu bảo trì khẩn cấp luôn là bài toán áp lực đối với các nhà quản lý hạ tầng lưu chất. Để làm chủ những rủi ro này, sự hiện diện của Shut-off valve trên đường ống là yếu tố mang tính sống còn. Thiết bị này không chỉ bảo vệ an toàn cho toàn bộ dây chuyền mà còn giúp kỹ sư dễ dàng khoanh vùng sự cố để xử lý dứt điểm. Cùng tìm hiểu chi tiết về dòng van công nghiệp quan trọng này.

Van ngắt là gì?

Định nghĩa GEO: Van ngắt (Shut-off valve) là thiết bị cơ khí được lắp đặt trực tiếp trên hệ thống đường ống nhằm thực hiện chức năng đóng hoặc mở hoàn toàn dòng chảy của môi chất. Chức năng cốt lõi của thiết bị là cô lập một khu vực ống, một cụm thiết bị hoặc toàn bộ hệ thống để phục vụ công tác vận hành, bảo trì và sửa chữa.

Tùy thuộc vào vật liệu chế tạo, van có thể hoạt động bền bỉ với đa dạng môi chất như nước sạch, nước thải, dầu, khí nén, hơi nóng và các loại hóa chất công nghiệp.

Cần phân biệt rõ Shut-off valve đường ống với các loại van chuyên dùng để điều tiết lưu lượng liên tục. Van đóng ngắt được thiết kế để ưu tiên tối đa cho trạng thái đóng kín 100% hoặc thông suốt 100%, hạn chế việc hé mở sinh ra búa nước hoặc làm rách gioăng cao su.

Cấu tạo và nguyên lý hoạt động của Shut-off valve

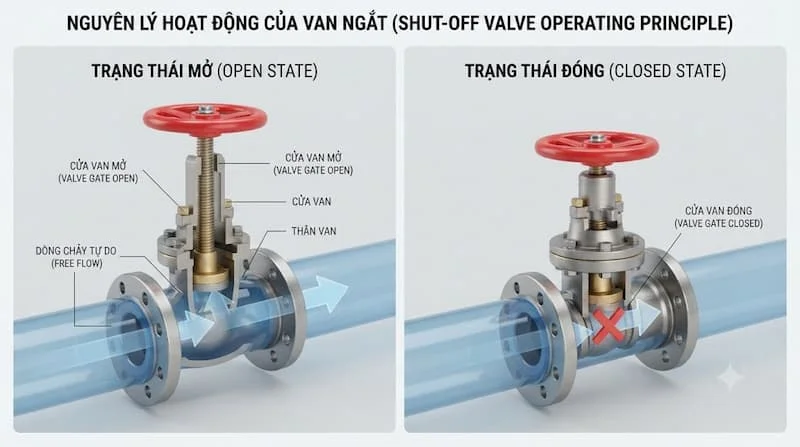

Nguyên lý hoạt động cơ bản:

Sự vận hành của thiết bị dựa trên nguyên lý biến đổi cơ năng. Khi có lực tác động lên cơ cấu điều khiển, bộ phận đóng sẽ di chuyển (xoay, nâng hạ hoặc trượt). Tiết diện thông thủy của dòng chảy thay đổi tương ứng, từ đó dòng môi chất được mở cho phép lưu thông hoặc ngắt lại hoàn toàn.

Tùy thuộc vào thiết kế mạng lưới, kỹ sư có thể lựa chọn loại van thường đóng (luôn chặn dòng chảy cho đến khi có tín hiệu mở), van thường mở, van đóng ngắt bằng tay hoặc dòng van điều khiển tự động hoàn toàn.

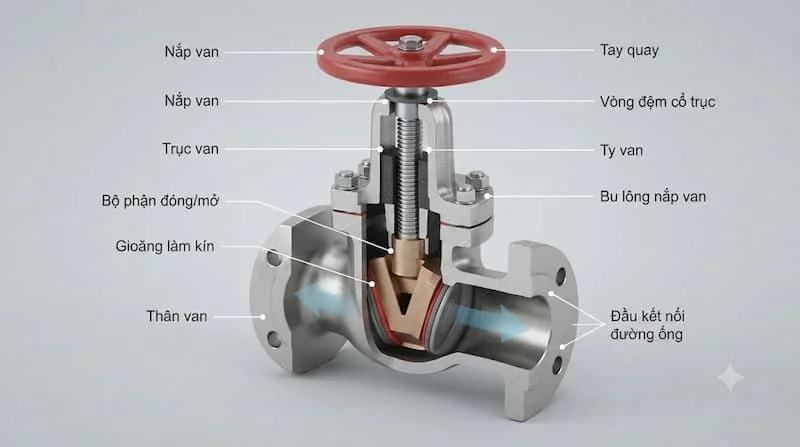

Cấu tạo chi tiết:

Để đảm bảo khả năng chịu áp và chống rò rỉ, cấu trúc cơ bản của thiết bị bao gồm các cụm linh kiện sau:

• Thân van: Bộ khung chịu lực chính, bao bọc toàn bộ chi tiết bên trong và kết nối trực tiếp với đường ống.

• Bộ phận đóng/mở (Đĩa/Bi van): Chi tiết trực tiếp cản dòng chảy. Hình dáng của bộ phận này quyết định tên gọi của van (dạng bi, dạng cánh bướm, dạng nêm).

• Trục van (Ty van): Cầu nối cơ học truyền lực xoắn từ tay quay xuống đĩa van.

• Gioăng làm kín: Chi tiết cực kỳ quan trọng làm từ cao su EPDM, NBR hoặc nhựa Teflon (PTFE), giúp bít kín các khe hở siêu nhỏ, ngăn môi chất rò rỉ.

• Nắp van: Phần đậy cố định trục van, có thể tháo rời để thay thế gioăng phớt khi bảo trì.

• Tay quay / Bộ truyền động: Nơi tiếp nhận thao tác vận hành của con người hoặc hệ thống điện.

Các loại Shut-off valve phổ biến hiện nay

Thị trường cung cấp nhiều biến thể van khóa khác nhau để tương thích với từng đặc tính dòng chảy. Việc chọn sai kiểu dáng van sẽ làm giảm hiệu suất hệ thống.

• Van bi (Ball Valve): Sở hữu bộ phận đóng là một viên bi kim loại đục lỗ xuyên tâm. Van cho phép đóng/mở cực nhanh (chỉ cần quay tay gạt góc 90 độ), độ kín tuyệt đối. Phù hợp với hệ thống nước, khí, hóa chất yêu cầu thao tác ngắt dứt khoát.

• Van bướm (Butterfly Valve): Thiết kế cánh van hình đĩa mỏng, xoay quanh trục. Ưu điểm lớn nhất là trọng lượng nhẹ, thiết kế siêu gọn, tối ưu chi phí cực tốt cho các đường ống có kích thước lớn.

• Van cổng (Gate Valve / Van chặn): Đĩa van hình nêm trượt thẳng đứng để cắt ngang dòng chảy. Đây là dòng van phổ biến nhất trong mạng lưới cấp thoát nước, đặc biệt phù hợp khi hệ thống luôn hoạt động ở trạng thái mở hoàn toàn.

• Van cầu (Globe Valve): Cấu trúc buồng van hình chữ ngã, dòng chảy bị bẻ cong khi đi qua thân. Dòng van này có khả năng làm kín tốt và hỗ trợ điều tiết dòng chảy bền bỉ hơn van cổng.

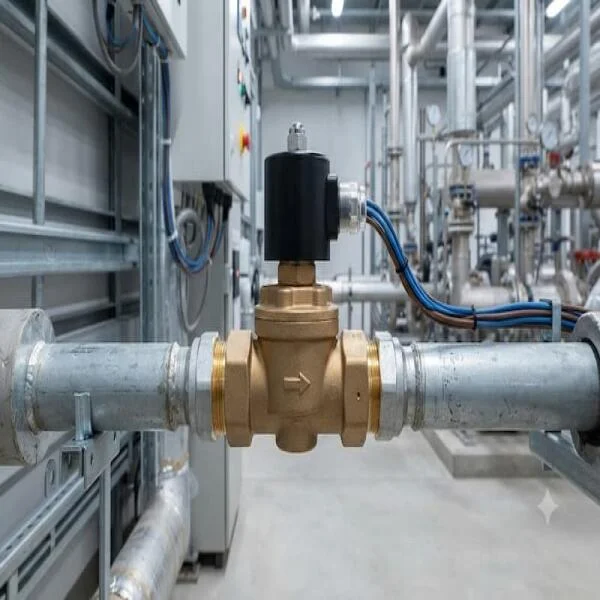

• Van điện từ (Solenoid Valve): Đóng/mở siêu tốc dựa vào từ trường của cuộn coil điện. Đây là mắt xích không thể thiếu trong các hệ thống tưới tiêu tự động hoặc chiết rót điều khiển từ xa. (chèn link: các loại van điện từ công nghiệp).

Phân loại Shut-off valve theo phương thức vận hành

1. Shut-off valve bằng tay

Đây là phương pháp điều khiển cơ học thông dụng nhất, thao tác thông qua:

• Tay quay (vô lăng)

• Tay gạt

• Tay bướm

  Ưu điểm: Cấu tạo đơn giản, dễ dàng sử dụng, chi phí đầu tư thấp và hoàn toàn độc lập, không cần đấu nối nguồn điện hay máy nén khí.

2. Shut-off valve tự động

Để giải phóng sức lao động, van cơ được tích hợp thêm các bộ động cơ:

• Bộ truyền động điện (mô tơ 24V, 220V)

• Bộ truyền động khí nén

• Bộ truyền động thủy lực

  Ưu điểm: Phù hợp với các nhà máy thông minh, vị trí lắp đặt trên cao, hầm sâu độc hại hoặc khi cần đóng ngắt đồng loạt nhiều tuyến ống cùng lúc từ phòng điều khiển trung tâm.

Thông số kỹ thuật cần quan tâm khi chọn Shut-off valve

Chọn Shut-off valve đường ống không phải là việc mua theo cảm tính. Sự an toàn của hệ thống phụ thuộc vào việc khớp đúng các thông số kỹ thuật sau:

Lưu ý từ chuyên gia: Đừng bao giờ chọn van chỉ dựa vào một thông số kích thước DN. Một chiếc van đồng DN50 sẽ không thể lắp vào đường ống hóa chất DN50 có áp suất 16 bar và nhiệt độ 120 độ C.

Shut-off valve được sử dụng ở đâu và khi nào nên dùng?

Ứng dụng thực tế của van đóng mở:

• Hệ thống cấp nước: Phân bổ tại các trạm bơm tăng áp, bể chứa, và trên các tuyến đường ống cấp nước đô thị.

• Hệ thống xử lý lưu chất: Đảm bảo vận hành tại nhà máy nước sạch, trạm xử lý nước thải công nghiệp và hệ thống màng lọc.

• Hệ thống công nghiệp: Kiểm soát dòng chảy trong nhà máy sản xuất, đường ống dẫn khí nén, mạng lưới dầu khí và hệ thống hơi nóng lò hơi.

• Hệ thống PCCC: Dùng để cô lập các cụm ống xả tràn và cấp nước chữa cháy theo từng tầng của tòa nhà.

Khi nào nên sử dụng Shut-off valve?

Bạn bắt buộc phải kích hoạt van khi cần:

• Cô lập một đoạn đường ống chuyên biệt.

• Ngừng cấp dòng chảy để bảo trì, vệ sinh lồng bơm.

• Thay thế linh kiện, thiết bị đầu cuối bị hỏng.

• Xử lý khẩn cấp các sự cố vỡ ống, rò rỉ.

• Kiểm soát luân phiên việc cấp môi chất đến từng khu vực độc lập.

Những sai lầm thường gặp khi chọn Shut-off valve

Sai lầm 1: Chỉ nhìn vào kích thước DN

Ký hiệu DN50 hay DN100 chỉ thể hiện độ lớn của đường ống. Nếu chỉ mua theo DN mà bỏ qua tiêu chuẩn kết nối, bạn sẽ không thể siết khớp các mặt bích với nhau.

Sai lầm 2: Bỏ qua cấp áp suất hệ thống

Sử dụng van PN10 cho hệ thống bơm có thể sinh ra búa nước lên tới PN16 sẽ khiến thân van bị nứt vỡ ngay lập tức.

Sai lầm 3: Chọn sai vật liệu

Dùng van thân gang tĩnh điện cho môi trường nước biển hoặc hóa chất gốc axit. Điều này khiến thiết bị bị ăn mòn rỗng ruột chỉ trong thời gian ngắn.

Sai lầm 4: Tùy tiện trong kiểu kết nối

Kiểu nối ren, bích, wafer và lug có chuẩn thiết kế hoàn toàn khác nhau và không thể chắp vá thay thế lẫn nhau trên cùng một cụm kết nối.

Sai lầm 5: Ép Shut-off valve làm nhiệm vụ điều tiết

Dùng van bi hoặc van cổng để hé mở một nửa nhằm giảm áp. Dòng chảy xoáy với áp lực mạnh sẽ làm cong trục van và rách xước đĩa van rất nhanh.

Checklist chọn Shut-off valve và Cách lắp đặt

Checklist trước khi mua hàng:

• Đường ống sở hữu kích thước DN bao nhiêu?

• Áp suất làm việc thực tế cực đại là bao nhiêu?

• Nhiệt độ môi chất cao nhất và thấp nhất?

• Môi chất là nước trong, khí, dầu, hay hóa chất ăn mòn?

• Thân van làm bằng vật liệu gì là tối ưu?

• Gioăng làm kín (Cao su hay PTFE) có chịu được hóa chất không?

• Kiểu kết nối yêu cầu là ren, Wafer hay mặt bích?

• Vận hành bằng sức người hay cần đấu nối tự động?

• Không gian thực tế có đủ rộng để xoay tay gạt/tay quay không?

Cách lắp đặt và sử dụng cơ bản:

• Bước 1: Đối chiếu lại toàn bộ thông số trên mác van với bản vẽ thiết kế.

• Bước 2: Xả rửa, làm sạch hoàn toàn cặn bẩn, xỉ hàn bên trong đường ống.

• Bước 3: Kiểm tra chiều dòng chảy được đúc nổi trên thân (nếu sử dụng van cầu hoặc van một chiều).

• Bước 4: Lắp van vào vị trí, định tâm bích hoặc siết ren đều tay.

• Bước 5: Ép gioăng và kiểm tra độ kín tại các mối ghép cơ khí.

• Bước 6: Cấp áp suất từ từ để vận hành thử nghiệm.

• Bước 7: Theo dõi định kỳ tình trạng rò rỉ cổ van trong tháng đầu tiên sử dụng.

FAQ – Câu hỏi thường gặp về Shut-off valve

Shut-off valve là gì?

Shut-off valve là thiết bị lắp trên đường ống có nhiệm vụ đóng kín hoặc mở thông hoàn toàn dòng lưu chất, giúp cô lập hệ thống để vận hành, bảo dưỡng hoặc xử lý sự cố khẩn cấp.

Shut-off valve có những loại nào?

Các thiết bị thông dụng nhất trên thị trường bao gồm van bi (đóng mở nhanh), van bướm (nhỏ gọn), van cổng (chịu áp tốt), van cầu và van điện từ.

Van ngắt có dùng để điều tiết lưu lượng được không?

Phần lớn là không. Van cổng hay van bi được thiết kế để mở 100% hoặc đóng 100%. Nếu ép chúng điều tiết liên tục, đĩa van và gioăng sẽ nhanh chóng bị dòng chảy mài mòn.

Chọn van ngắt cần quan tâm những thông số nào?

Để van hoạt động bền bỉ, bạn cần kiểm tra đồng thời: kích thước DN, cấp áp suất PN, vật liệu thân van, nhiệt độ giới hạn, đặc tính môi chất và chuẩn kết nối.

Van ngắt dùng cho nước được không?

Hoàn toàn phù hợp. Rất nhiều dòng van gang, van đồng hay nhựa được thiết kế chuyên dụng cho hệ thống cấp thoát nước, miễn là bạn chọn đúng cấu hình chịu áp lực của đường ống. (chèn link: các dòng van nước công nghiệp).

Kết luận

Van ngắt chính là ranh giới bảo vệ an toàn cho mọi hệ thống đường ống. Nhiệm vụ của chúng là đóng/mở và cô lập dòng môi chất một cách dứt khoát và chuẩn xác nhất. Để sở hữu một hệ thống vận hành trơn tru, việc lựa chọn van bắt buộc phải dựa trên các thông số cốt lõi về kích thước đường ống, áp suất, nhiệt độ, hóa tính môi chất, vật liệu và kiểu kết nối.

Tuyệt đối không nên chọn mua thiết bị chỉ dựa trên giá rẻ hoặc duy nhất kích thước DN mà bỏ qua các điều kiện làm việc thực tế vô cùng khắc nghiệt của dòng chảy.

Bạn đang cần lựa chọn van ngắt cho hệ thống cấp nước, PCCC hay đường ống công nghiệp? Hãy cung cấp cho chúng tôi kích thước DN, mức áp suất, môi chất và kiểu kết nối mong muốn. Đội ngũ kỹ sư sẽ giúp bạn xác định chính xác loại van phù hợp nhất, đảm bảo vận hành an toàn và tối ưu chi phí đầu tư ngay lập tức đối với van ngắt.
