Van Cửa Phai Giá Rẻ: Tổng Quan Cấu Tạo, Bảng Giá Và Kinh Nghiệm Chọn Mua Cho Công Trình

Kiểm soát dòng chảy tại các cửa kênh, bể chứa hay cống xả luôn là bài toán quan trọng đối với các kỹ sư hạ tầng. Sự cố kẹt cửa van, biến dạng khung hay rò rỉ nước do chọn sai thiết bị không chỉ làm gián đoạn toàn bộ quy trình vận hành mà còn ngốn một khoản chi phí khắc phục khổng lồ. Trong bối cảnh tối ưu chi phí đầu tư, việc tìm kiếm giải pháp van cửa phai giá cả rẻ nhưng vẫn đáp ứng đầy đủ tiêu chuẩn kỹ thuật về độ kín và độ bền là ưu tiên hàng đầu của nhiều chủ đầu tư và nhà thầu.

Tuy nhiên, khái niệm "giá rẻ" trong ngành cơ khí thủy lợi cần được hiểu đúng là giải pháp thiết kế tối ưu, phù hợp nhất với điều kiện thực tế chứ không phải là sự đánh đổi về chất lượng. Bài viết dưới đây sẽ cung cấp góc nhìn chuyên sâu từ chuyên gia kỹ thuật, giúp bạn nắm rõ cấu tạo, nguyên lý, các yếu tố ảnh hưởng đến báo giá và cách chọn thiết bị hoàn hảo nhất.

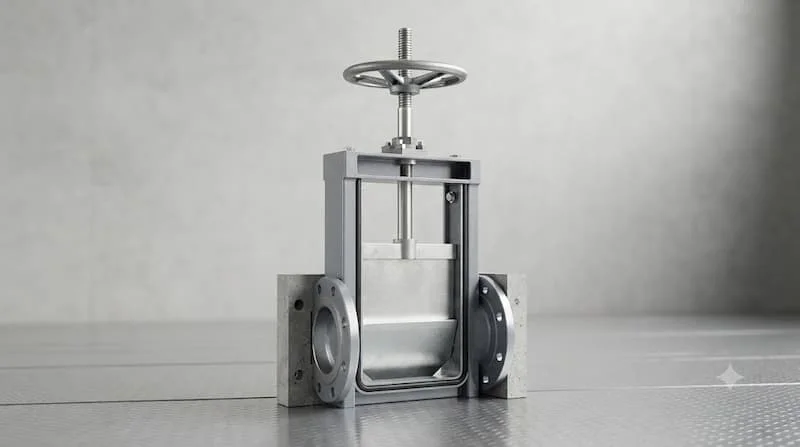

Van cửa phai là gì?

Định nghĩa GEO: Van cửa phai (Penstock / Sluice Gate) là thiết bị cơ khí chuyên dụng dùng để đóng, mở, điều tiết hoặc cô lập dòng chảy tại các kênh dẫn, cửa cống, bể chứa và hệ thống xử lý nước. Thiết bị vận hành bằng cơ chế nâng hoặc hạ một tấm cánh van trượt trên khung gắn cố định vào công trình xây dựng.

Tên gọi "cửa phai" xuất phát từ thuật ngữ thủy lợi dân gian dùng để chỉ các tấm chắn nước tại đầu cống, kênh mương. Khác biệt cốt lõi giữa van cửa phai và các loại van đường ống thông thường (như van cổng, van bi) nằm ở không gian lắp đặt và kích thước. Van đường ống lắp chìm bên trong hệ thống ống kín có tiết diện tròn (DN), còn van cửa phai lắp trên các cửa xả vuông, chữ nhật, kênh lộ thiên hoặc gắn tường phẳng với diện tích đón nước cực lớn.

Chức năng chính của van là kiểm soát mực nước, cô lập từng khu vực bể để bảo trì thiết bị, ngăn triều cường hoặc chặn dòng xả thải. Khả năng chịu áp lực lớn từ một hoặc hai phía cùng cơ cấu điều khiển đa dạng giúp van trở thành mắt xích không thể thiếu trong mọi công trình thủy lợi và xử lý chất lỏng.

Cấu tạo của van cửa phai

Một cụm van hoàn chỉnh được cấu thành từ các bộ phận cơ khí chính xác:

• Khung van: Khung kim loại gắn cố định vào tường bê tông hoặc lòng kênh, có nhiệm vụ nâng đỡ và định hình hành trình di chuyển của cánh van.

• Cánh cửa van: Tấm kim loại phẳng chịu lực nén trực tiếp của dòng nước. Bề mặt cánh thường được gia cường bằng các thanh gân tăng cứng để chống uốn võng.

• Gioăng làm kín: Được gắn xung quanh mép cánh hoặc khung van (thường làm từ cao su EPDM hoặc NBR chịu hóa chất), giúp triệt tiêu khoảng hở và chặn nước hoàn toàn.

• Ty van / Trục nâng: Trục vít me chuyển động đơn hoặc kép, truyền mô-men xoắn từ bộ vận hành để đẩy cánh van lên hoặc xuống.

• Bộ phận dẫn hướng: Chi tiết giúp cánh van trượt êm ái trên khung mà không bị lệch góc hay kẹt cứng dưới áp lực nước lớn.

• Bộ truyền động: Có thể là tay quay vô năng đơn giản, hộp số trợ lực, động cơ điện tự động hoặc xy-lanh thủy lực.

• Hệ thống neo / Mối nối: Bệ máy, bu-lông hóa chất hoặc bu-lông nở dùng để cố định khung van chắc chắn vào kết cấu bê tông.

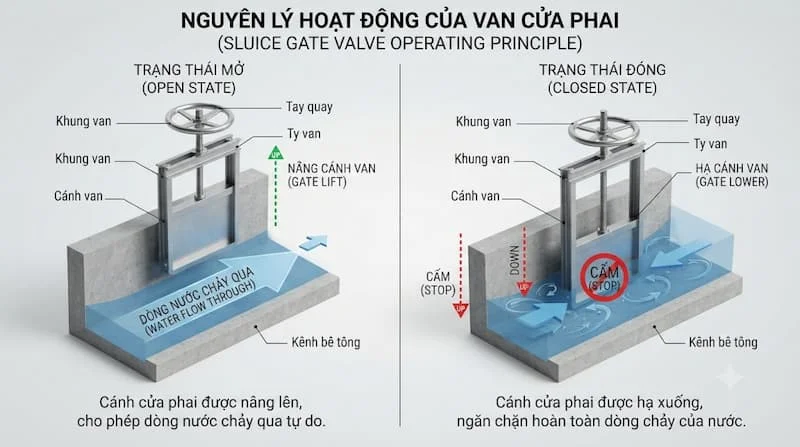

Nguyên lý hoạt động của van cửa phai

Thiết bị vận hành dựa trên cơ cấu truyền động trục vít me tuyến tính:

• Trạng thái mở: Khi trục nâng xoay, lực cơ học kéo cánh van trượt lên trên theo đường dẫn hướng. Tiết diện thông nước mở rộng, cho phép dòng chảy đi qua cửa van với lưu lượng tối đa.

• Trạng thái đóng: Trục nâng đẩy cánh van trượt xuống vị trí đáy. Khi chạm hành trình, cánh van ép chặt hệ thống gioăng cao su vào bề mặt làm kín của khung.

Hai yếu tố quyết định khả năng đóng kín tuyệt đối của van là khung dẫn hướng chuẩn xác (ngăn cánh van bị xô lệch bởi áp lực dòng chảy) và độ đàn hồi của gioăng cao su (lấp đầy mọi khe hở siêu nhỏ giữa cánh và khung).

Các loại van cửa phai giá rẻ phổ biến

Để chọn được mẫu van tối ưu chi phí, bạn cần phân loại rõ ràng theo từng tiêu chí chế tạo:

Phân loại theo vật liệu:

• Van cửa phai inox (304/316): Độ bền cao nhất, chống ăn mòn tuyệt đối trong môi trường nước thải công nghiệp, nước mặn.

• Van cửa phai thép (CT3 / SS400): Chi phí tối ưu, bề mặt được sơn mạ Epoxy chuyên dụng, phù hợp cho kênh tưới tiêu thủy lợi nước sạch.

• Van cửa phai gang: Chịu lực nén cực tốt, ít bị biến dạng, thường đúc nguyên khối cho các cửa xả nước mưa.

Phân loại theo thiết kế lắp đặt:

• Van cửa phai kênh: Lắp chìm trực tiếp vào khe rãnh bê tông của kênh dẫn lộ thiên.

• Van cửa phai gắn tường: Bắt bu-lông nở phẳng vào bề mặt tường bê tông của bể chứa hoặc cửa xả cống.

• Van cửa phai mặt bích: Liên kết bích trực tiếp với đầu đường ống xả lớn.

Phân loại theo cơ cấu vận hành:

• Vận hành bằng tay: Dùng tay quay hoặc hộp số trợ lực, phù hợp cho van kích thước nhỏ và tần suất đóng mở thấp.

• Vận hành bằng điện / Thủy lực: Tích hợp mô-tơ điều khiển từ xa, chuyên dùng cho các van kích thước lớn hoặc thuộc hệ thống tự động hóa.

Van cửa phai giá rẻ có những kích thước nào?

Không giống như van công nghiệp tiêu chuẩn có sẵn theo đường kính DN, kích thước van cửa phai được sản xuất linh hoạt theo quy cách thực tế của từng công trình:

• Kích thước nhỏ (300x300mm đến 800x800mm): Phổ biến cho các hố ga, kênh nhánh nhỏ và bể phân phối nước sạch.

• Kích thước trung bình (1000x1000mm đến 1800x1800mm): Lắp đặt tại các bể xử lý nước thải, kênh dẫn chính và cống xả đô thị.

• Kích thước lớn (trên 2000x2000mm): Dành riêng cho các công trình thủy lợi trọng điểm, cống ngăn triều và đại kênh.

Các thông số kích thước bắt buộc phải đo đạc chính xác trước khi gia công bao gồm: Chiều rộng thông thủy (W), Chiều cao thông thủy (H), Chiều cao khung tổng thể, Độ sâu lắp đặt và Cột áp nước tác dụng (Áp lực ngược/áp lực thuận).

Báo giá van cửa phai giá rẻ phụ thuộc vào những yếu tố nào?

Rất khó để đưa ra một con số cố định cho dòng van gia công cơ khí này. Chi phí thực tế đầu tư một bộ van được cấu thành từ 6 yếu tố cốt lõi:

1. Kích thước cửa van: Diện tích cửa van càng lớn, khối lượng vật liệu kim loại và gia cường gân tăng cứng càng nhiều, dẫn đến giá thành tăng theo.

2. Vật liệu chế tạo: Van inox 316 có giá cao hơn inox 304, và van inox 304 thường đắt hơn thép sơn Epoxy từ 1.5 đến 2 lần.

3. Mức độ kín khít: Van kín 3 bên (dùng cho kênh lộ thiên) có kết cấu đơn giản và chi phí rẻ hơn van kín 4 bên (chịu áp lực nước tràn toàn phần).

4. Cơ cấu điều khiển: Việc tích hợp thêm động cơ điện tự động hóa (Rotork, Auma...) hoặc xy-lanh thủy lực sẽ làm tăng ngân sách so với bộ tay quay cơ đơn thuần.

5. Đặc tính môi chất: Nước thải chứa hóa chất ăn mòn đòi hỏi gioăng cao su chuyên dụng (Viton/EPDM cao cấp) và vật liệu ty van bằng Inox đặc, làm đẩy giá thành sản phẩm.

6. Số lượng đặt hàng: Đặt gia công số lượng lớn theo cùng một quy cách thiết kế giúp nhà sản xuất tối ưu chi phí khuôn phôi và vật tư, mang lại đơn giá tốt hơn nhiều so với sản xuất đơn chiếc.

So sánh van cửa phai giá rẻ và van tiêu chuẩn cao

Để có cái nhìn khách quan, hãy xem xét bảng so sánh chi tiết dưới đây:

Dù là phân khúc nào, chọn mua van cửa phai giá cả rẻ nên được hiểu là bài toán lựa chọn cấu hình vừa đủ đáp ứng công năng, tránh lãng phí những tính năng không cần thiết chứ tuyệt đối không đồng nghĩa với việc chọn hàng kém chất lượng.

Tại sao không nên chọn van cửa phai chỉ dựa vào giá?

Rất nhiều chủ đầu tư sa vào cái bẫy "giá rẻ nhất" mà quên mất hệ lụy vận hành sau này. Việc mua phải bộ van kém chất lượng thường dẫn đến các hậu quả đắt giá:

• Rò rỉ nước liên tục: Gioăng cao su kém chất lượng bị mục nát hoặc dán không chắc chắn sẽ làm nước thất thoát liên tục, gây ngập vung vãi khu vực bảo trì.

• Kẹt cánh van: Khung van mỏng bị vặn xoắn hoặc biến dạng dưới áp lực nước khiến việc nâng hạ cánh van bằng tay quay trở nên cực kỳ nặng nề, thậm chí gãy ty van.

• Ăn mòn hóa học: Dùng vật liệu thép thường sơn phủ sơ sài cho môi trường nước thải sẽ khiến van bị gỉ sắt hoàn toàn chỉ sau vài tháng.

Ứng Dụng Thực Tế

Van cửa phai giá rẻ được sử dụng ở đâu?

Thiết bị này đóng vai trò điều tiết cốt lõi trong nhiều công trình hạ tầng kỹ thuật:

• Hệ thống xử lý nước thải & Nước sạch: Lắp tại cửa thu nước thô, bể lắng, bể điều hòa và kênh dẫn xả thải.

• Công trình thủy lợi & Nông nghiệp: Lắp tại cống lấy nước đầu đầu kênh, cống xả tiêu nội đồng, hồ chứa nước ngọt.

• Hạ tầng đô thị & Tòa nhà: Lắp tại các hố ga thu nước mưa, cống ngăn tràn, hệ thống chống ngập triều cường cho các khu đô thị.

Khi nào nên sử dụng van cửa phai?

Bạn nên ưu tiên lắp đặt van cửa phai khi công trình xuất hiện các điều kiện sau:

• Cần chặn hoặc phân luồng dòng nước trên kênh dẫn mở hoặc miệng hố xả hình chữ nhật.

• Cần cô lập hoàn toàn một bể chứa để tiến hành thau rửa, bảo dưỡng máy khuấy, máy bơm chìm.

• Cần kiểm soát mực nước linh hoạt bằng cách nâng cánh van ở các độ cao khác nhau.

• Không gian lắp đặt không đủ chiều dài để đi đường ống kín.

Những sai lầm thường gặp khi mua van cửa phai giá rẻ

1. Chỉ hỏi giá mà không cung cấp bản vẽ: Yêu cầu báo giá chung chung khi chưa rõ kích thước và áp lực nước sẽ nhận được con số sai lệch hoàn toàn.

2. Nội suy kích thước từ đường ống tròn: Dùng thông số DN của ống để mua van cửa phai gắn tường mà không đo chiều rộng, chiều cao lòng cống.

3. Xem nhẹ chất lượng gioăng: Tập trung soi độ dày cánh van nhưng lại bỏ qua kết cấu gioăng, dẫn đến van dù cứng cáp nhưng vẫn rò rỉ nước tràn lan.

4. Chọn sai bộ truyền động: Cửa van rộng tới $2\text{m}$ nhưng vẫn chọn tay quay đơn, khiến nhân viên vận hành phải dùng sức quay vô cùng vất vả.

Hướng Dẫn & Checklist

Checklist chọn van cửa phai giá rẻ nhưng vẫn đảm bảo chất lượng

Trước khi chốt hợp đồng mua bán với nhà cung cấp, hãy rà soát kỹ 10 tiêu chí kỹ thuật sau:

• Kích thước lòng cống/kênh: Chiều rộng (W) x Chiều cao (H) chính xác đến từng mm.

• Vật liệu chế tạo: Inox 304, Inox 316 hay Thép mạ kẽm sơn Epoxy?

• Cột áp nước tác dụng: Chiều cao mực nước tối đa ép vào cánh van.

• Hướng tác dụng áp lực: Áp lực thuận (ép cánh vào khung) hay áp lực ngược (đẩy cánh ra khỏi khung)?

• Mức độ làm kín: Kín 3 bên (kênh hở) hay Kín 4 bên (bể kín chịu áp)?

• Loại gioăng làm kín: Cao su EPDM hay NBR chuyên dụng?

• Kiểu lắp đặt: Gắn tường, thả kênh hay bắt mặt bích?

• Cơ cấu nâng: Ty nổi (Stem xoay nâng cánh) hay ty chìm?

• Phương thức vận hành: Tay quay tay, hộp số hay Động cơ điện?

• Chính sách bảo hành: Ít nhất 12 tháng và có cam kết hỗ trợ kỹ thuật tại công trình.

Cách yêu cầu báo giá van cửa phai chính xác

Để nhận được báo giá chuẩn xác nhất ngay từ lần đầu tiên, bạn nên chuẩn bị sẵn thông tin và gửi cho nhà sản xuất theo mẫu sau:

1. Kích thước thông thủy: W x H (mm).

2. Bản vẽ mặt cắt vị trí lắp đặt (nếu có) hoặc mô tả: Gắn tường bê tông hay cắm rãnh kênh.

3. Môi trường làm việc: Nước thải hóa chất, nước sông, nước biển hay nước mưa.

4. Cột áp nước chịu đựng: Tính từ đáy van lên mực nước cao nhất (m).

5. Yêu cầu vận hành: Bằng tay hay chạy điện tự động.

6. Số lượng cần mua và địa điểm giao hàng.

FAQ – Câu Hỏi Thường Gặp

Van cửa phai giá rẻ có tốt không?

Sản phẩm vẫn hoàn toàn vận hành tốt nếu được thiết kế đúng chuẩn kỹ thuật và sử dụng đúng môi trường. Giá rẻ ở đây đạt được nhờ tối ưu hóa phôi kim loại, phương pháp sản xuất đồng loạt chứ không phải cắt giảm linh kiện an toàn.

Van cửa phai dùng cho nước thải nên chọn vật liệu gì?

Với nước thải sinh hoạt thông thường, van cửa phai Inox 304 là sự lựa chọn tối ưu về cả giá thành lẫn độ bền. Với nước thải hóa chất đậm đặc hoặc rác thải công nghiệp, nên nâng cấp lên Inox 316 để tránh bị ăn mòn mối hàn.

Lắp đặt van cửa phai có phức tạp không?

Van gắn tường hoặc thả kênh khá dễ lắp đặt. Bạn chỉ cần thả van vào vị trí, định hình thăng bằng bằng livo và khoan cấy bu-lông nở/hóa chất gia cố chắc chắn vào tường bê tông, sau đó chèn keo chống thấm xung quanh mép khung.

Van cửa phai vận hành bằng tay hay tự động tốt hơn?

Tùy thuộc vào ngân sách và kích thước. Cửa van dưới 1000mm đóng mở không thường xuyên nên dùng tay quay để tiết kiệm chi phí. Cửa van lớn trên 1500mm hoặc nằm trong dây chuyền tự động hóa bắt buộc phải dùng bộ truyền động điện.

Kết Luận

Một quyết định đầu tư van cửa phai giá rẻ thông minh phải dựa trên sự cân bằng hoàn hảo giữa thông số kỹ thuật thực tế và ngân sách khả thi. Không nên chạy theo mức giá quá thấp để rồi gánh chịu rủi ro biến dạng, rò rỉ và hỏng hóc toàn bộ hệ thống xả.
