Lúp Pê Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Lúp Pê Máy Bơm Chuẩn Kỹ Thuật

Hiện tượng máy bơm nước chạy liên tục nhưng không lên nước, bị tụt nước mồi hay phải tốn thời gian mồi lại nước mỗi lần sử dụng là những sự cố rất phổ biến. Nguyên nhân phần lớn không nằm ở bản thân máy bơm mà bắt nguồn từ một phụ kiện nhỏ ở đầu đường ống hút: Foot Valve.

Đóng vai trò như một "trợ thủ" đắc lực duy trì áp suất và chống tụt nước, Foot Valve ảnh hưởng trực tiếp đến hiệu suất vận hành và tuổi thọ của toàn bộ hệ thống cấp nước. Bài viết này sẽ phân tích chi tiết từ cấu tạo, nguyên lý làm việc đến tiêu chuẩn chọn mua Foot Valve máy bơm chuẩn kỹ thuật nhất.

Foot Valve Là Gì? Cấu Tạo Và Công Dụng

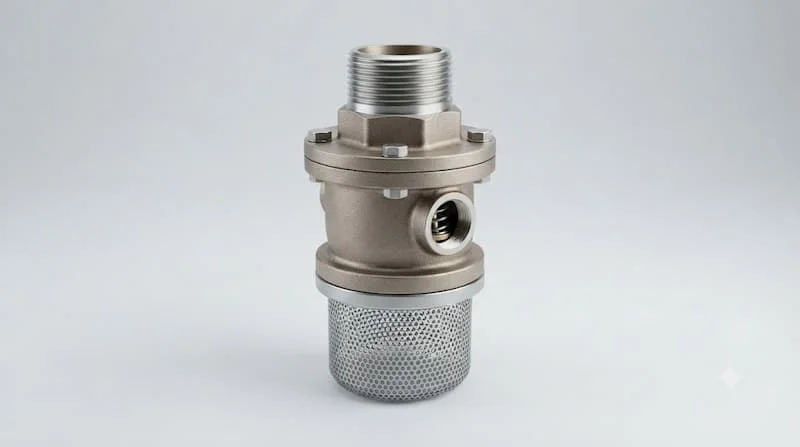

Foot Valve là một loại van một chiều được lắp ở đầu đường ống hút của máy bơm, cho phép nước đi vào đường ống theo một chiều và hạn chế dòng nước chảy ngược khi máy bơm dừng. Sản phẩm thường kết hợp với bộ phận lọc rác để hạn chế cặn bẩn đi vào máy bơm.

Trong thực tế thi công ngành nước, phụ kiện này còn được gọi bằng nhiều tên gọi quen thuộc khác như van chân, van hút, hay tên tiếng Anh là foot valve.

Sở dĩ thiết bị này đóng vai trò sống còn cho quá trình mồi nước là vì đa số các dòng máy bơm ly tâm thông thường không thể tự hút không khí. Nếu không có Foot Valve giữ lại cột nước trong đường ống hút, máy bơm sẽ bị chạy khô (dry running), gây nóng máy, cháy phốt và hỏng động cơ.

Cấu tạo của Foot Valve gồm những bộ phận nào?

Dù được chế tạo từ các chất liệu khác nhau, một Foot Valve tiêu chuẩn đều bao gồm các bộ phận cốt lõi sau:

• Thân van (Body): Phần khung vỏ bên ngoài, chịu lực ép và bảo vệ các chi tiết bên trong.

• Đĩa van / Cửa van: Chi tiết động, tự động di chuyển để mở ra khi có lực hút và áp chặt vào thân van khi bơm dừng.

• Trục hoặc cơ cấu đóng mở: Định hướng cho đĩa van chuyển động chính xác theo một trục cố định, tránh bị xô lệch.

• Lò xo trợ lực (Tùy thiết kế): Giúp đẩy nhanh quá trình đóng đĩa van, tăng độ kín khít tức thì ngay khi ngắt bơm.

• Gioăng làm kín: Quyết định khả năng chống rò rỉ và tụt nước mồi của thiết bị.

• Lưới lọc rác (Strainer): Lưới bao quanh cửa nhận nước, ngăn rác thải, đất đá, lá cây chui vào làm kẹt lá van hoặc hỏng cánh bơm.

• Đầu kết nối: Thiết kế dạng nối ren hoặc mặt bích để gắn chặt vào đường ống hút máy bơm.

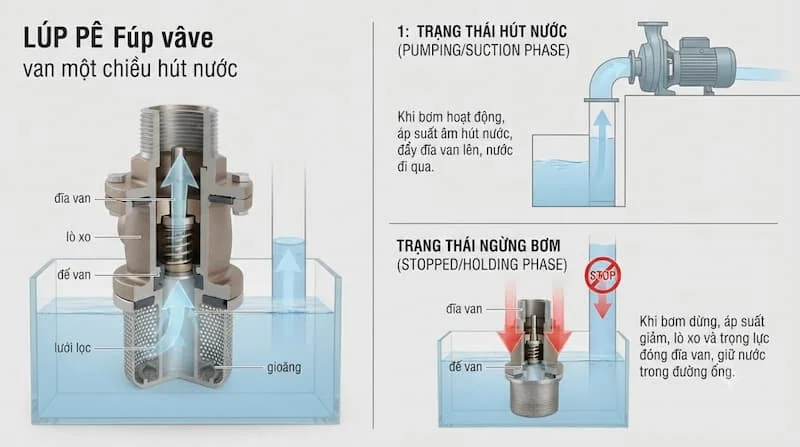

Nguyên Lý Hoạt Động Của Foot Valve

Sự vận hành của Foot Valve hoàn toàn tự động dựa trên nguyên lý chênh lệch áp suất và lực hấp dẫn qua 2 trạng thái chính:

Khi máy bơm hoạt động

Động cơ tạo ra lực hút mạnh khiến áp suất bên trong ống hút thấp hơn áp suất môi trường nước bên ngoài. Lực chênh lệch áp suất này thắng lực ép của lò xo (hoặc trọng lượng đĩa van), đẩy cửa van mở ra. Nước đi từ nguồn qua lưới lọc, chui qua van và đi thẳng lên máy bơm.

Khi máy bơm dừng

Lực hút biến mất hoàn toàn. Dòng nước trong ống hút dưới tác động của trọng lực có xu hướng chảy ngược xuống bể hay giếng. Ngay lập tức, cột nước kết hợp với lò xo ép chặt đĩa van vào gioăng làm kín.

Vì sao nguyên lý này quan trọng? Nếu Foot Valve bị hở hoặc không hoạt động, toàn bộ cột nước trong ống hút sẽ tụt về bể. Máy bơm bị mất nước mồi, dẫn đến việc vận hành lần sau phải thực hiện thao tác mồi thủ công rất tốn thời gian và nguy cơ cháy bơm cao.

Phân Tích Chuyên Sâu Các Loại Foot Valve Trên Thị Trường

Để phù hợp với từng môi trường nước và quy mô hệ thống, nhà sản xuất chia Foot Valve thành các nhóm chính dựa trên vật liệu và kiểu kết nối:

1. Phân loại theo vật liệu chế tạo

• Foot Valve nhựa (PVC/PPR): Chi phí rẻ, nhẹ, chống ăn mòn hóa chất tốt, phù hợp cho nước sinh hoạt, tưới tiêu nông nghiệp, môi trường nước mặn hoặc phèn.

• Foot Valve đồng: Độ bền cao, chịu nhiệt tốt, chống rỉ sét, làm kín chuẩn xác, thường dùng cho hệ thống cấp nước gia đình, máy bơm tăng áp cỡ nhỏ.

• Foot Valve gang: Thân van gang đúc dày dặn, chịu lực va đập và áp lực lớn, là lựa chọn ưu tiên cho các hệ thống cấp nước công nghiệp, PCCC.

• Foot Valve inox (SUS 304/316): Khả năng chống ăn mòn tuyệt đối, chịu hóa chất và nhiệt độ cao, dùng cho nhà máy thực phẩm, dược phẩm, xử lý nước thải.

2. Phân loại theo kiểu kết nối

• Foot Valve nối ren: Dùng cho các đường ống nhỏ từ DN15 đến DN50 (Phi 21mm đến Phi 60mm), tiện lợi khi tháo lắp bằng tay hoặc mỏ lết.

• Foot Valve mặt bích: Dùng cho đường ống công nghiệp kích thước lớn từ DN50 trở lên, cho khả năng chịu áp vượt trội và độ ổn định cao.

• Kết nối ống nhựa / kim loại: Thiết kế chuyên biệt như dán keo (cho ống PVC) hoặc hàn nhiệt (cho ống PPR) để đảm bảo kín khí tối đa.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Foot Valve

Việc chọn nhầm thông số Foot Valve sẽ khiến hệ thống bị sụt áp hoặc rò rỉ nước. Bạn cần đối chiếu kỹ các chỉ số:

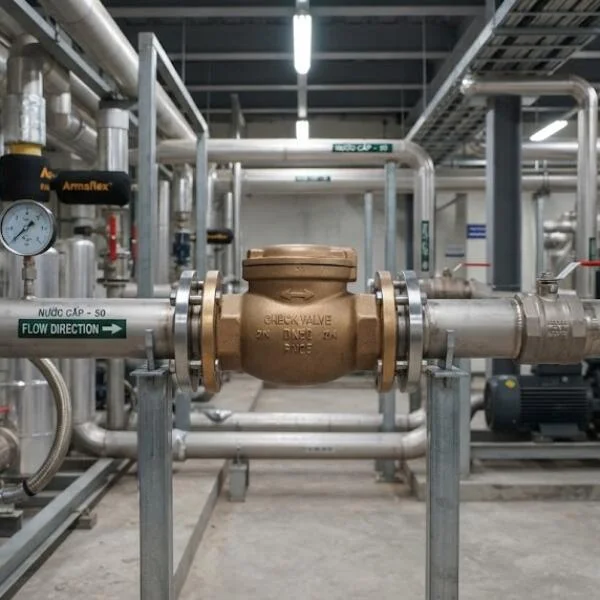

Foot Valve Khác Giống Và Khác Van Một Chiều Thông Thường Như Thế Nào?

Khá nhiều người nhầm lẫn giữa hai thiết bị này do chúng có cùng nguyên lý chống chảy ngược. Tuy nhiên, tính ứng dụng thực tế lại có sự khác biệt rõ rệt:

Sở dĩ Foot Valve phù hợp hơn cho đầu hút máy bơm vì nó tích hợp sẵn rọ lọc ngăn rác làm kẹt đĩa van, đồng thời thiết kế lò xo/đĩa van tối ưu để giữ cột nước tĩnh không bị sụt.

Foot Valve Được Sử Dụng Ở Đâu?

Là thiết bị khởi đầu cho mọi chu trình bơm hút, Foot Valve máy bơm hiện diện rộng rãi trong nhiều lĩnh vực:

• Cấp nước dân dụng: Lắp đặt ở đầu ống hút của bồn ngầm, giếng khoan, giếng đào gia đình.

• Nông nghiệp & Tưới tiêu: Hút nước từ kênh rạch, sông hồ, ao hồ cấp cho hệ thống béc phun.

• Công nghiệp & Nhà máy: Lắp tại các bể chứa nước sản xuất, hệ thống làm mát Chiller, bể thu gom nước thải.

• Hệ thống PCCC: Bảo đảm cột nước mồi luôn đầy trong đường ống hút của cụm bơm chữa cháy công suất lớn.

Những Sai Lầm Thường Gặp Khi Lắp Foot Valve

Sử dụng sai cách có thể làm giảm 50% hiệu suất của máy bơm hoặc gây hỏng hóc nghiêm trọng:

1. Lắp quá sát đáy bể: Hút phải bùn đất, cát mịn gây kẹt đĩa van khiến nước bị rò rỉ tụt ngược xuống bể.

2. Không vệ sinh rọ lọc định kỳ: Rác thải, rêu tảo bám kín lưới lọc làm cản trở dòng chảy, gây ra hiện tượng xâm thực (cavitation) làm hỏng cánh bơm.

3. Chọn sai vật liệu: Dùng Foot Valve bằng gang cho nước biển hoặc nước nhiễm mặn khiến thiết bị bị gỉ sét, hư hỏng nhanh chóng.

4. Lắp đường ống hút quá nhỏ: Tạo ra hiện tượng "thắt cổ chai", làm giảm lưu lượng bơm và khiến bơm bị e-khi (ngộp khí).

5. Không kiểm tra gioăng làm kín trước khi thả bể: Gioăng bị nứt hoặc lệch khiến nước mồi bị rò rỉ âm thầm.

Cách Chọn Foot Valve Phù Hợp Cho Máy Bơm

Hãy áp dụng checklist 10 bước sau để chọn chính xác dòng Foot Valve cho hệ thống của bạn:

• Đo đường kính thực tế của đường ống hút (Phi bao nhiêu, DN bao nhiêu).

• Xác định DN cần sử dụng tương ứng với công suất máy bơm.

• Kiểm tra kiểu kết nối của ống (Ren, Dán keo hay Mặt bích).

• Chọn vật liệu phù hợp với môi chất (Nước sạch, nước mặn, nước thải, hóa chất).

• Kiểm tra áp suất làm việc tối đa của hệ thống (PN6, PN10, PN16).

• Kiểm tra nhiệt độ làm việc của lưu chất.

• Đánh giá độ sạch của nguồn nước để chọn kích thước mắt lưới lọc phù hợp.

• Kiểm tra hướng dòng chảy và khả năng làm kín của gioăng.

• Kiểm tra kích thước thực tế của Foot Valve để đảm bảo vừa với không gian bể/giếng.

• Ưu tiên chọn thương hiệu uy tín có nguồn gốc rõ ràng.

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Foot Valve

Hướng dẫn lắp đặt chuẩn kỹ thuật

1. Đặt Foot Valve ở đúng vị trí: Lắp ở đầu thấp nhất của ống hút, cách đáy bể tối thiểu 30 – 50cm và ngập sâu dưới mực nước tĩnh tối thiểu 50cm.

2. Đảm bảo đúng chiều: Đầu rọ lọc hướng xuống nguồn nước, đầu kết nối hướng lên máy bơm.

3. Làm kín mối nối: Quấn băng tan vừa đủ cho kết nối ren hoặc dùng gioăng cao su đệm cho kết nối mặt bích, siết đều lực.

4. Kiểm tra độ thẳng: Giữ đường ống hút theo phương thẳng đứng tuyệt đối để đĩa van đóng mở không bị lệch.

Quy trình bảo dưỡng định kỳ

• Định kỳ 3 - 6 tháng kéo Foot Valve lên kiểm tra lưới lọc.

• Loại bỏ rác bám, rêu tảo, bùn đất bám quanh rọ.

• Kiểm tra bề mặt gioăng cao su, nếu thấy chai cứng hoặc nứt vỡ cần thay mới ngay.

• Thử độ nảy của đĩa van và lò xo xem có bị kẹt hay không.

Câu Hỏi Thường Gặp Về Foot Valve

1. Foot Valve có tác dụng gì?

Foot Valve giúp cho nước đi một chiều vào đường ống hút khi máy bơm chạy, giữ nguyên cột nước mồi khi bơm dừng và ngăn chặn rác thải chui vào làm hỏng buồng bơm.

2. Lúp pê có phải van một chiều không?

Có. Foot Valve về bản chất là một chủng loại van một chiều chuyên dụng cho đường ống hút, được tích hợp thêm rọ lọc rác ở đầu vào.

3. Vì sao máy bơm phải dùng Foot Valve?

Đa số máy bơm không thể tự hút không khí. Foot Valve giúp giữ lại nước mồi trong ống hút sau mỗi lần tắt bơm, giúp máy bơm sẵn sàng cho lần khởi động tiếp theo mà không bị chạy khô.

4. Nên chọn Foot Valve bằng inox, đồng hay gang?

Tùy thuộc vào môi trường sử dụng: Nước sinh hoạt gia đình nên chọn đồng hoặc nhựa; Nước thải công nghiệp chọn gang hoặc inox; Nước biển, hóa chất bắt buộc chọn inox 304/316 hoặc nhựa cao cấp.

5. Lúp pê bị tắc có ảnh hưởng đến máy bơm không?

Có. Rọ lọc bị tắc nghẽn sẽ làm giảm lưu lượng hút, máy bơm chạy kêu to, nóng máy và có thể dẫn đến cháy động cơ nếu duy trì tình trạng này kéo dài.

Lúp Pê – Phụ Kiện Quan Trọng Cho Đường Ống Hút Máy Bơm

Tóm lại, lúp pê là một chi tiết nhỏ nhưng mang lại giá trị vận hành vô cùng lớn cho hệ thống máy bơm nước. Việc hiểu rõ cấu tạo, nguyên lý và áp dụng đúng tiêu chuẩn lựa chọn sẽ giúp bạn triệt tiêu sự cố mất nước mồi, tiết kiệm điện năng và kéo dài tuổi thọ cho máy bơm.

Khi lựa chọn lúp pê, hãy luôn chú ý đối chiếu đồng bộ giữa đường kính ống, áp suất vận hành, vật liệu chế tạo và môi trường lưu chất thực tế.

Bạn đang cần tư vấn kỹ thuật hoặc tìm mua các dòng lúp pê, chính hãng cho công trình?

Liên hệ ngay với chúng tôi hôm nay để được tư vấn kích thước miễn phí, tra cứu thông số kĩ thuật và nhận báo giá ưu đãi nhất đối với lúp pê.
