Van Thở Xăng Dầu Là Gì? Cấu Tạo, Nguyên Lý Và Hướng Dẫn Chọn Lựa Chuẩn Kỹ Thuật

Trong các kho bể chứa, trạm xăng dầu hay nhà máy chế biến hóa chất, việc đảm bảo an toàn vận hành cho bồn lưu trữ nhiên liệu luôn là ưu tiên hàng đầu. Xăng dầu là chất lỏng cực kỳ dễ bay hơi, bị ảnh hưởng mạnh bởi biến thiên nhiệt độ môi trường và áp suất khi nạp/xút. Nếu bồn chứa bị kín hoàn toàn, sự tăng/giảm áp suất nội bộ sẽ nhanh chóng biến bồn chứa thành một "quả bom nổ chậm" hoặc làm móp méo, móp biến dạng cấu trúc bể.

Để giải quyết triệt để rủi ro này, van thở xăng dầu chính là thiết bị an toàn bắt buộc phải có. Thiết bị đóng vai trò như một "lá phổi" thông minh, vừa giúp cân bằng áp suất âm - dương trong bồn, vừa hạn chế tối đa sự thất thoát hơi nhiên liệu ra ngoài môi trường.

Kiến Thức Nền Về Van Thở Xăng Dầu

Van Thở Xăng Dầu Là Gì?

Van thở xăng dầu (tên tiếng Anh: Pressure Vacuum Vent Valve) là một thiết bị an toàn chuyên dụng được lắp đặt trên đỉnh bồn chứa hoặc đầu đường ống thông hơi của bồn lưu trữ nhiên liệu. Thiết bị có chức năng tự động xả bớt khí khi áp suất trong bồn vượt mức cho phép (áp suất dương) và hút thêm không khí vào khi áp suất trong bồn giảm xuống dưới mức an toàn (chân không/áp suất âm).

Trên thị trường, sản phẩm này còn được biết đến với nhiều cái tên như van thở bồn xăng dầu, van thở bồn chứa, hay van áp suất chân không. Khác với các dòng van khóa thông thường (như van cổng, van bướm hay van bóng vốn dùng để đóng/mở ngắt dòng chảy lỏng), van thở hoạt động hoàn toàn tự động dựa trên sự chênh lệch áp suất hơi, đóng vai trò kiểm soát "hơi" để bảo vệ toàn bộ cấu trúc cơ khí của bồn.

Nếu không trang bị hệ thống van thông hơi bồn đạt chuẩn, khi nhiệt độ tăng cao, hơi xăng dầu giãn nở sinh ra áp suất dương cực lớn có thể làm cong vênh, rách mối hàn hoặc gây nổ bồn. Tương tự, khi rút nhiên liệu ra quá nhanh, áp suất chân không kéo tụt bên trong có thể khiến bồn chứa bị móp biến dạng hoàn toàn.

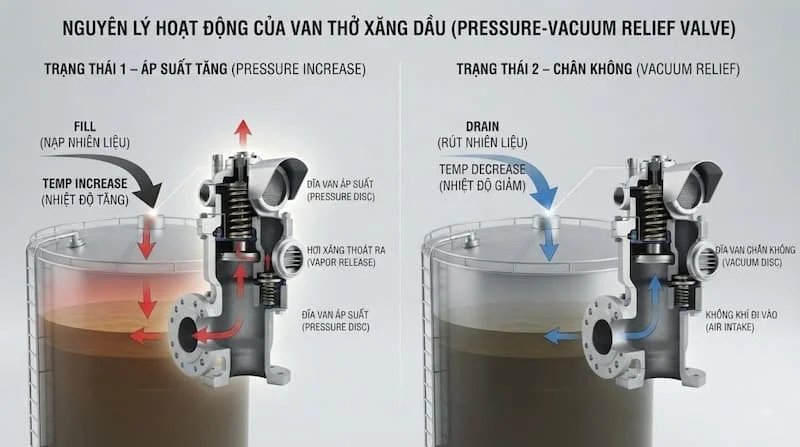

Nguyên Lý Hoạt Động Của Van Thở Xăng Dầu

Nguyên lý vận hành của van thở bồn dầu dựa trên cơ chế tự động cân bằng lực cơ học (trọng lượng đĩa van hoặc lò xo) với áp suất khí nội bộ bồn chứa:

• Khi áp suất trong bồn tăng (Quá trình thở ra - Xả áp): Nhiệt độ môi trường tăng lên vào giữa trưa hoặc khi bơm nạp thêm xăng dầu vào bồn sẽ làm hơi nhiên liệu giãn nở, làm tăng áp suất nội bộ. Khi áp suất này vượt qua ngưỡng cài đặt của đĩa van xả áp (Pressure Disc), lực khí sẽ thắng trọng lượng đĩa van, đẩy đĩa van nâng lên để xả bớt hơi xăng dầu ra ngoài. Khi áp suất hạ về mức an toàn, đĩa van tự động hạ xuống đóng kín.

• Khi áp suất trong bồn giảm (Quá trình hít vào - Bù chân không): Khi xả rút xăng dầu ra khỏi bồn hoặc khi nhiệt độ ban đêm hạ thấp, hơi nhiên liệu co lại làm áp suất trong bồn giảm xuống thấp hơn áp suất khí quyển (tạo ra độ chân không). Lúc này, áp suất khí quyển bên ngoài sẽ đẩy đĩa van chân không (Vacuum Disc) nâng lên, cho phép không khí ngoài trời tràn vào bồn để cân bằng lại áp suất.

Mỗi dòng bồn chứa đều có giới hạn chịu lực cơ học riêng. Do đó, ngưỡng áp suất mở của đĩa xả và đĩa hút phải được tính toán chính xác tuyệt đối theo đúng thiết kế của bồn và hệ thống.

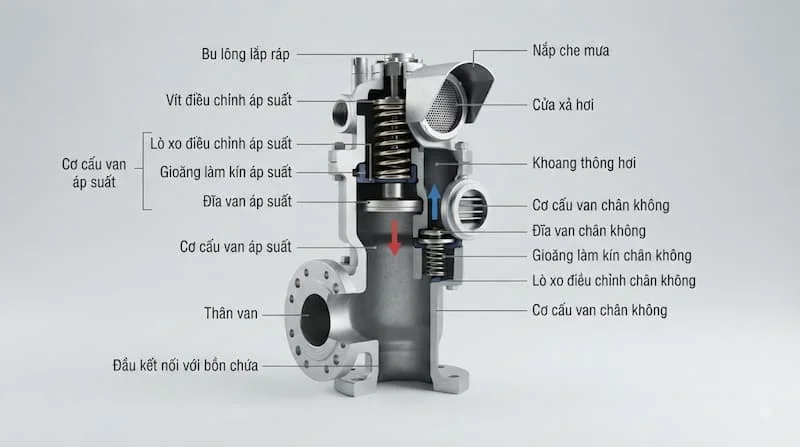

Cấu Tạo Van Thở Xăng Dầu Gồm Những Bộ Phận Nào?

Một thiết bị van thở áp suất chân không đạt chuẩn kỹ thuật lưu trữ nhiên liệu thường bao gồm 7 bộ phận chính:

• Thân van (Body): Chế tạo bằng vật liệu chịu ăn mòn cao như hợp kim nhôm, inox 304, inox 316 hoặc đúc bằng gang/thép. Thân van được thiết kế chia thành hai buồng độc lập (buồng áp suất dương và buồng chân không).

• Đĩa van & Cửa van (Discs & Seats): Gồm đĩa áp suất và đĩa chân không. Bề mặt tiếp xúc giữa đĩa van và bệ van được gia công siêu phẳng để ngăn rò rỉ hơi nhiên liệu ở trạng thái nghỉ.

• Cơ cấu điều khiển áp suất: Sử dụng phương pháp đối trọng (Weight-loaded) đối với các van kích thước lớn áp suất thấp, hoặc sử dụng lò xo (Spring-loaded) cho các van yêu cầu áp suất cài đặt cao hơn.

• Bộ phận làm kín (Gasket/Seals): Thường làm từ chất liệu PTFE (Teflon) hoặc FKM (Viton) có khả năng kháng hoàn toàn sự ăn mòn của hóa chất và hơi xăng dầu.

• Đường dẫn hơi & Cửa thông khí: Thiết kế tối ưu khí động học để lưu lượng hơi thoát ra hoặc hút vào đạt tối đa mà không gây xói mòn cơ học.

• Lưới chống côn trùng & Chống sét: Tấm lưới inox mắt nhỏ lắp ở cửa hút/xả để ngăn bụi bẩn, côn trùng, rác rưởi hoặc chim chóc chui vào làm kẹt đĩa van.

• Mặt bích / Đầu kết nối: Kết nối với cổ bồn chứa thông qua tiêu chuẩn mặt bích (ANSI, JIS, DIN) hoặc vặn ren tùy thuộc vào kích thước đường ống.

Các Loại Van Thở Xăng Dầu Phổ Biến

Dựa vào yêu cầu kỹ thuật của hệ thống bồn chứa nhiên liệu, van áp suất chân không được chia làm 3 nhóm chính:

1. Van Thở Áp Suất – Chân Không (Standard Pressure Vacuum Vent Valve)

Đây là dòng van tiêu chuẩn phổ biến nhất, đảm nhận đồng thời hai chức năng: xả áp suất dương khi bồn thừa áp và bù khí khi bồn bị âm áp. Thiết bị này thích hợp cho đa số các bồn chứa dầu diesel, bồn chứa hóa chất công nghiệp thông thường.

2. Van Thở Kết Hợp Bộ Chống Cháy Tắc Lưới (Flame Arrester Combination)

Đối với bồn chứa xăng - môi chất có điểm bốc cháy cực thấp, van thở bắt buộc phải gắn kèm bộ phận dập lửa (Flame Arrester). Bộ phận này chứa các lưới dập lửa làm bằng hợp kim thép không gỉ dạng lượn sóng. Nếu xảy ra sự cố cháy hoặc tia lửa điện bên ngoài cửa thông hơi, bộ dập lửa sẽ thu nhiệt và dập tắt ngọn lửa ngay lập tức, ngăn không cho lửa cháy lan ngược vào bên trong bồn chứa.

3. Van Thở Kết Hợp Thu Hồi Hơi (Vapor Recovery Vent Valve)

Được ứng dụng trong các hệ thống trạm xăng dầu hiện đại có yêu cầu khắt khe về bảo vệ môi trường. Khi van "thở ra", thay vì xả trực tiếp hơi xăng dầu ra khí quyển, dòng hơi sẽ được dẫn qua đường ống thu hồi về hệ thống ngưng tụ hoặc bồn chứa trung tâm, vừa hạn chế ô nhiễm vừa tránh thất thoát nhiên liệu quý giá.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Thở Xăng Dầu

Để chọn đúng thiết bị bồn dầu, bạn cần đối chiếu kỹ bảng thông số kỹ thuật chuẩn dưới đây với catalogue của hãng sản xuất:

Lưu ý: Áp suất cài đặt đóng/mở van không có một con số cố định cho mọi công trình. Nó phụ thuộc hoàn toàn vào kết cấu cơ học của bồn (bồn mái cố định, bồn nổi hay bồn ngầm) và quy định an toàn PCCC hiện hành.

Vì Sao Phải Chọn Đúng Kích Thước Van Thở?

Việc chọn sai kích cỡ hoặc sai lưu lượng van thở bồn chứa có thể dẫn đến những hậu quả kỹ thuật rất nghiêm trọng:

• Nếu van quá nhỏ (Thiếu lưu lượng): Khi bơm nhiên liệu vào với tốc độ cao, van không kịp xả lượng hơi thoát ra, làm áp suất nội bộ tăng vọt gây biến dạng hoặc nứt vỡ bồn. Ngược lại, khi xả hàng với lưu lượng bơm lớn, van không bù đủ lượng khí tràn vào làm bồn bị móp móp (bị nén chân không).

• Nếu chọn sai áp suất cài đặt: Van mở quá sớm sẽ làm hơi xăng dầu thoát ra liên tục, gây tổn thất kinh tế và ô nhiễm môi trường. Nếu van mở quá muộn, bồn chứa đã bị tổn hại cấu trúc trước khi van kịp phản ứng.

• Nếu kích thước mặt bích không tương thích: Gây khó khăn cho quá trình thi công, dễ tạo ra kẽ hở rò rỉ hơi nhiên liệu ở cổ bồn.

Tính toán kích thước van thở không chỉ dựa vào đường kính cổ bồn có sẵn mà phải dựa vào lưu lượng bơm nạp/rút lớn nhất cộng với lượng hơi sinh ra do biến thiên nhiệt độ ngày - đêm (Theo tiêu chuẩn API 2000).

Ứng Dụng Thực Tế

Van Thở Xăng Dầu Được Sử Dụng Ở Đâu?

Van thở bồn chứa là mắt xích an toàn không thể thiếu trong toàn bộ chuỗi cung ứng và lưu trữ nhiên liệu:

• Trạm xăng dầu bán lẻ: Lắp đặt trên đỉnh các ống thông hơi của bồn chứa ngầm dưới đất để cân bằng áp khi nhập hàng và xuất hàng cho xe.

• Kho cảng đầu mối xăng dầu: Lắp trên mái các bồn chứa siêu lớn (dung tích hàng nghìn m3) lưu trữ xăng, dầu hỏa, dầu diesel, nhiên liệu máy bay.

• Nhà máy công nghiệp & Trạm máy phát điện dự phòng: Sử dụng cho các bồn chứa diesel phục vụ cho nồi hơi, lò đốt hoặc hệ thống máy phát điện cấp cứu.

• Ngành hóa chất & Lọc hóa dầu: Lắp đặt trên các bồn lưu trữ dung môi dễ bay hơi như Acetone, Toluene, Benzene, Ethanol...

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Thở Xăng Dầu

Trong quá trình vận hành thực tế tại các trạm và kho bể, kỹ thuật viên rất dễ mắc phải các sai lầm sau:

• Sai lầm 1: Chọn van chỉ dựa vào đường kính ống (DN): Rất nhiều người nghĩ ống thông hơi DN80 thì chỉ cần mua van DN80 là xong. Điều này hoàn toàn sai vì lưu lượng thông hơi mới là yếu tố quyết định bồn có an toàn hay không.

• Sai lầm 2: Bỏ qua việc kiểm tra áp suất cài đặt: Sử dụng van có áp suất xả cao hơn khả năng chịu lực của bồn tôn mỏng khiến bồn bị phồng biến dạng trước khi van kịp thở.

• Sai lầm 3: Lắp đặt nghiêng hoặc ngược chiều: Van thở hoạt động dựa vào trọng lực của đĩa van. Nếu lắp nghiêng, đĩa van sẽ bị kẹt ma sát, không thể tự do nâng lên hạ xuống.

• Sai lầm 4: Thiếu kế hoạch bảo dưỡng định kỳ: Hơi xăng dầu kết hợp với bụi bẩn môi trường lâu ngày tạo thành lớp cặn keo làm dính chặt đĩa van vào bệ van, vô hiệu hóa hoàn toàn chức năng của van.

• Sai lầm 5: Tự ý tháo bỏ lưới chống cháy/chống côn trùng: Nhiều đơn vị thấy lưới bị bẩn liền tháo bỏ luôn, tạo điều kiện cho ong, chim làm tổ bên trong hoặc làm mất khả năng dập ngọn lửa từ bên ngoài.

Hướng Dẫn & Checklist Lựa Chọn

Cách Lựa Chọn Van Thở Xăng Dầu Phù Hợp

Để mua đúng sản phẩm chất lượng cho công trình, kỹ sư hoặc cán bộ vật tư nên rà soát bảng checklist 10 bước sau:

• Bước 1: Xác định rõ loại môi chất lưu trữ (Xăng A95, E5, Dầu DO, FO hay Hóa chất).

• Bước 2: Xác định dung tích bồn chứa ($m^3$) và kết cấu bồn (Bồn ngầm hay Bồn nổi mái cố định).

• Bước 3: Bốc tách lưu lượng bơm nạp lớn nhất ($m^3/h$) và lưu lượng bơm xuất lớn nhất ($m^3/h$).

• Bước 4: Xác định áp suất dương và áp suất âm tối đa mà bồn chứa cho phép (Theo bản vẽ thiết kế bồn).

• Bước 5: Tra cứu lưu lượng thông hơi cần thiết theo tiêu chuẩn API 2000.

• Bước 6: Chọn vật liệu thân van tương thích (Hợp kim nhôm cho xăng dầu; Inox cho hóa chất).

• Bước 7: Xác định có cần tích hợp bộ chống cháy (Flame Arrester) hay không (Chất lỏng nhóm A, B bắt buộc phải có).

• Bước 8: Kiểm tra kích thước và tiêu chuẩn mặt bích kết nối (ANSI 150, JIS 10K, DIN...).

• Bước 9: Xác định điều kiện nhiệt độ môi trường nơi lắp đặt.

• Bước 10: Yêu cầu nhà cung cấp gửi catalogue, chứng chỉ CO/CQ và giấy chứng nhận kiểm định an toàn/PCCC.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng Van Thở

Nâng cao tuổi thọ và độ tin cậy của van công nghiệp kiểm soát hơi nhờ thực hiện đúng quy trình bảo trì:

• Vị trí lắp đặt: Bắt buộc phải lắp van thở ở vị trí cao nhất trên mái bồn hoặc đỉnh đường ống thông hơi, theo chiều thẳng đứng vuông góc $90^\circ$ với mặt đất.

• Kiểm tra gioăng làm kín: Đảm bảo siết đều các bu-lông mặt bích, không để rò rỉ hơi xăng ra ngoài điểm kết nối.

• Tần suất bảo dưỡng: Tiến hành kiểm tra tối thiểu 6 tháng/lần đối với bồn chứa thông thường và 3 tháng/lần đối với khu vực bụi bẩn nhiều.

• Quy trình vệ sinh: Tháo nhẹ nhàng nắp bảo vệ, lấy đĩa van ra vệ sinh bằng dung dịch tẩy rửa chuyên dụng. Kiểm tra độ nhẵn của bệ van và làm sạch mắt lưới chống côn trùng/lưới dập lửa.

• Cấm tự ý điều chỉnh đối trọng/lò xo: Không được tự ý thêm bớt mảnh đối trọng hoặc vặn chặt lò xo làm thay đổi áp suất cài đặt ban đầu của nhà sản xuất.

Câu Hỏi Thường Gặp Về Van Thở Xăng Dầu (FAQ)

1. Van thở xăng dầu dùng để làm gì?

Van dùng để tự động cân bằng áp suất âm và áp suất dương bên trong bồn chứa nhiên liệu, giúp bảo vệ bồn không bị nổ vỡ khi quá áp hoặc bị móp méo khi chân không, đồng thời giảm thất thoát hơi xăng dầu.

2. Sự khác biệt giữa van thở có bộ chống cháy và van thở thường là gì?

Van thở thường chỉ làm nhiệm vụ xả/hút khí. Van thở tích hợp bộ chống cháy (Flame Arrester) có thêm lớp lưới hợp kim lượn sóng đặc biệt, có khả năng dập tắt ngọn lửa hoặc tia lửa điện từ bên ngoài, ngăn không cho cháy lan ngược vào trong bồn xăng.

3. Bao lâu thì nên bảo dưỡng van thở bồn chứa xăng dầu một lần?

Theo khuyến cáo kỹ thuật, van thở nên được kiểm tra và bảo dưỡng định kỳ từ 3 đến 6 tháng một lần. Nếu vận hành trong môi trường nhiều bụi bẩn hoặc bồn chứa hóa chất dễ bám cặn, tần suất kiểm tra cần dày hơn.

4. Tại sao bồn chứa dầu Diesel vẫn cần sử dụng van thở?

Mặc dù dầu Diesel ít bay hơi hơn xăng, nhưng quá trình bơm nạp/rút dầu với tốc độ cao vẫn làm thay đổi thể tích khí nội bộ rất nhanh. Nếu không có van thở, bồn chứa Diesel vẫn đối mặt với nguy cơ biến dạng do chênh lệch áp suất.

5. Có thể dùng van thở hợp kim nhôm cho bồn chứa hóa chất được không?

Không nên. Hợp kim nhôm thích hợp cho xăng dầu. Đối với các loại hóa chất có tính ăn mòn cao (như axit, bazơ, dung môi công nghiệp), bạn bắt buộc phải dùng van thở chế tạo hoàn toàn bằng Inox 304, Inox 316 hoặc nhựa gia cường đặc biệt.

Giải Pháp Bảo Vệ An Toàn Tuyệt Đối Cho Hệ Thống Bồn Chứa Xăng Dầu

Việc trang bị van thở xăng dầu đúng chủng loại, đúng thông số kỹ thuật không chỉ là tuân thủ quy định an toàn PCCC của pháp luật mà còn là giải pháp trực tiếp bảo vệ tài sản hàng tỷ đồng của doanh nghiệp. Một thiết bị van thở hoạt động chuẩn xác sẽ giúp bạn hoàn toàn yên tâm trước những biến động khắc nghiệt của thời tiết và áp suất vận hành.
