Phớt bơm nước nóng Chịu Nhiệt: Cẩm Nang Lựa Chọn Chuẩn Chuyên Gia

Phớt bơm nước nóng – chi tiết nhỏ nhưng quyết định độ kín của máy bơm

Hệ thống cấp nhiệt của bạn vẫn hoạt động nhưng nước nóng bắt đầu rò rỉ âm thầm ở khu vực trục máy bơm? Đã bao giờ bạn gặp tình trạng có hơi nước hoặc nước rò rỉ gần cụm phớt, thậm chí vừa thay phớt mới nhưng chỉ một thời gian ngắn sau lại bị rò trở lại, và nhiệt độ nước càng cao thì tình trạng này càng trở nên nghiêm trọng?

Thực tế kỹ thuật cho thấy một sự thật: Không phải bất kỳ loại phớt cơ khí nào cũng có thể sử dụng được cho nước nóng. Khi máy bơm vận hành ở nhiệt độ cao, cụm phớt không chỉ đơn thuần làm kín nước mà phải đồng thời chống chọi với nhiệt độ, áp suất, tốc độ quay của trục, lực ma sát lớn, tính chất môi chất và điều kiện vận hành liên tục.

Chính vì vậy, hiểu rõ cấu tạo, vật liệu và các thông số kỹ thuật cốt lõi là chìa khóa giúp bạn chọn đúng loại phớt bơm nước nóng, ngăn chặn triệt để tình trạng hỏng hóc tốn kém và bảo vệ toàn diện cho hệ thống máy bơm của mình.

Kiến thức nền

Phớt bơm nước nóng là gì?

Phớt bơm nước nóng là bộ phận làm kín trục của máy bơm, được thiết kế chuyên dụng để hạn chế tối đa nước nóng rò rỉ từ buồng bơm ra môi trường bên ngoài trong quá trình trục quay với tốc độ cao. So với phớt dùng cho nước thông thường, phớt bơm nước nóng đòi hỏi vật liệu chế tạo và cấu trúc thiết kế phải chịu được nhiệt độ cao, áp suất lớn và độ bền vận hành khắc nghiệt.

Về vị trí, phớt nằm ngay tại điểm tiếp xúc giữa trục bơm quay và vỏ buồng bơm đứng yên. Máy bơm bắt buộc phải có phớt vì nếu không có chi tiết này, toàn bộ nước trong buồng bơm sẽ phun ra ngoài theo khe hở của trục.

Nước nóng đặt ra yêu cầu kỹ thuật khắt khe hơn rất nhiều so với nước lạnh vì nhiệt độ cao làm gia tăng tốc độ mài mòn, làm biến tính gioăng cao su và thúc đẩy hiện tượng bay hơi tại bề mặt tiếp xúc. Khác với gioăng làm kín thông thường chỉ dùng cho các vị trí tĩnh, phớt cơ khí (mechanical seal) là một tổ hợp gồm các mặt chà chuyển động tương đối với nhau, đòi hỏi độ chính xác tuyệt đối về cơ khí và khả năng tự bôi trơn.

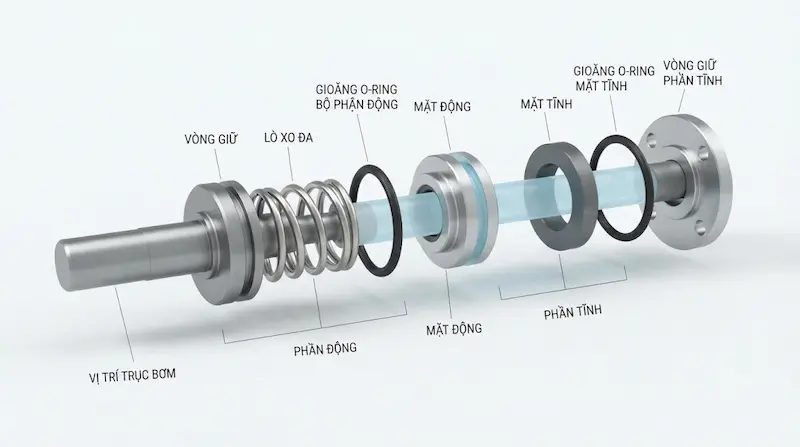

Cấu tạo và nguyên lý hoạt động của phớt bơm nước nóng

Một cụm phớt bơm tiêu chuẩn cấu thành từ các bộ phận chính: mặt tĩnh (stationary ring), mặt động (rotary ring), gioăng/O-ring làm kín, lò xo tạo lực ép và bộ phận giữ phớt lắp trên trục bơm.

Về nguyên lý, khi động cơ khởi động, trục bơm quay kéo theo mặt động chuyển động. Nhờ lực ép của lò xo kết hợp áp lực chất lỏng, mặt động và mặt tĩnh áp sát chặt vào nhau tạo thành một vùng làm kín khít tuyệt đối, ngăn không cho nước nóng thoát ra ngoài.

Quá trình này phụ thuộc rất lớn vào các yếu tố chuyên môn:

• Áp lực tiếp xúc giữa hai bề mặt phải đủ lớn để giữ kín nhưng không quá cao gây sinh nhiệt.

• Độ phẳng bề mặt của mặt chà phải đạt cấp độ quang học để hạn chế tối đa ma sát.

• Chất lượng vật liệu và khả năng chịu nhiệt của gioăng giữ vai trò quyết định độ bền.

• Làm mát và bôi trơn tại vùng tiếp xúc giúp phớt không bị cháy khô.

Cần nhấn mạnh rằng phớt bơm nước nóng không chỉ “chịu nhiệt”; nó phải đồng thời đáp ứng hoàn hảo các điều kiện về áp suất, tốc độ quay và môi trường chất lỏng khắc nghiệt.

Phân tích chuyên sâu

Các loại phớt bơm nước nóng phổ biến

Việc phân loại phớt theo vật liệu mặt làm kín và vật liệu gioăng giúp kỹ thuật viên dễ dàng lựa chọn đúng thiết bị cho từng dải thông số:

Carbon – Ceramic (Carbon – Gốm): Là dòng phổ biến, chi phí hợp lý, phù hợp cho các ứng dụng nước nóng ở mức nhiệt độ thông thường và hệ thống dân dụng cơ bản.

SiC – SiC (Silicon Carbide – Silicon Carbide): Sở hữu độ cứng cực cao và khả năng chống mài mòn vượt trội, cực kỳ phù hợp với các điều kiện khắc nghiệt, nhiệt độ hoặc áp suất cao tùy theo cấu hình cụ thể.

Carbon – SiC: Mang lại sự cân bằng hoàn hảo giữa độ bền cơ học của Silicon Carbide và đặc tính tự bôi trơn của Carbon, được sử dụng rộng rãi trong các dòng bơm công nghiệp.

EPDM: Vật liệu gioăng có khả năng tương thích tốt với nước nóng và hơi nước ở những điều kiện nhiệt độ phù hợp, chống lão hóa tốt dưới tác động nhiệt.

FKM / Viton: Nổi bật với khả năng chịu nhiệt độ cao và kháng hóa chất tuyệt vời. Tuy nhiên, không nên mặc định FKM luôn ưu việt hơn EPDM cho mọi ứng dụng nước nóng nếu không xét đến tính chất hóa học thực tế của nguồn nước.

Lưu ý quan trọng: Không bao giờ có một mức nhiệt độ tối đa chung cho tất cả các loại phớt. Khả năng chịu nhiệt thực tế luôn là tổng hòa của vật liệu mặt chà, thiết kế kết cấu, tính chất môi chất, áp suất hệ thống và tốc độ quay của trục bơm.

Thông số quan trọng khi chọn phớt bơm nước nóng

Để lựa chọn chính xác thiết bị thay thế hoặc lắp mới, bạn cần bám sát các thông số kỹ thuật cốt lõi:

1. Nhiệt độ làm việc: Cần phân định rõ nhiệt độ nước bình thường, nhiệt độ tối đa đạt được và biên độ dao động nhiệt trong quá trình vận hành hệ thống.

2. Áp suất (Pressure): Luôn đánh giá song song cùng nhiệt độ và tốc độ. Áp suất buồng bơm lớn đòi hỏi phớt có kết cấu lò xo và mặt chà chịu lực tốt hơn.

3. Kích thước phớt: Đo đạc chính xác đường kính trục, đường kính ngoài, chiều cao tổng thể và không gian lắp đặt thực tế trong buồng bơm.

4. Tốc độ quay (RPM): Số vòng quay trên phút quyết định lực ma sát sinh ra tại bề mặt tiếp xúc, ảnh hưởng trực tiếp đến yêu cầu tản nhiệt của phớt.

5. Vật liệu mặt làm kín: Lựa chọn cấu hình Carbon, Ceramic hay SiC tương ứng với tải trọng và độ khắc nghiệt của dòng chảy.

6. Vật liệu gioăng (O-ring): Chọn EPDM, FKM hay NBR sao cho không bị biến chất, chai cứng dưới tác động của nhiệt độ nước.

7. Môi chất: Nước sạch, nước có hóa chất xử lý, nước nhiễm cặn hay nước có tính ăn mòn đều đòi hỏi tiêu chuẩn vật liệu phớt khác biệt.

Tại sao phớt bơm nước nóng dễ bị rò rỉ hoặc nhanh hỏng?

Việc nắm bắt nguyên nhân hư hỏng giúp kỹ thuật viên chủ động phòng ngừa và kéo dài tuổi thọ thiết bị:

• Nhiệt độ vượt giới hạn: Làm gioăng cao su mất hoàn toàn tính đàn hồi, bị chai cứng và khe hở xuất hiện làm nước rò rỉ.

• Phớt không tương thích với môi chất: Các chất phụ gia hoặc hóa chất xử lý nước nóng ăn mòn trực tiếp vật liệu gioăng và mặt phớt.

• Trục bơm bị lệch hoặc rung: Gây ra hiện tượng tâm quay không đồng nhất, làm hai mặt phớt tiếp xúc không đều và bị mẻ cạnh.

• Chạy khô: Đây là lỗi cực kỳ nghiêm trọng. Khi máy bơm hoạt động mà không có nước, vùng tiếp xúc thiếu sự bôi trơn và làm mát sẽ sinh nhiệt cực lớn, làm cháy bề mặt phớt chỉ trong vài phút.

• Áp suất quá cao: Ép lực vượt mức giới hạn thiết kế làm biến dạng cấu trúc làm kín của cụm phớt.

• Lắp đặt sai kỹ thuật: Xước mặt phớt do thao tác bất cẩn, ép lệch lực, lắp ngược chiều hoặc sử dụng sai kích thước.

• Chọn sai vật liệu: Tin tưởng vào một phớt có vẻ “chịu nhiệt tốt” nhưng lại không phù hợp với tốc độ quay hoặc thành phần hóa học của nguồn nước.

So sánh

So sánh phớt bơm nước nóng và phớt bơm nước lạnh

Thông điệp cốt lõi: Tuyệt đối không lấy phớt đang dùng cho nước lạnh rồi mặc định chuyển sang lắp cho nước nóng chỉ vì kích thước trục giống nhau. Sự chênh lệch về nhiệt độ sẽ nhanh chóng phá hủy thiết bị.

Phớt bơm nước nóng nên chọn theo nhiệt độ hay áp suất?

Nhiều kỹ sư thường băn khoăn không biết nên ưu tiên thông số nào khi đặt mua thiết bị. Câu trả lời chuẩn xác nhất là: Không bao giờ được chọn chỉ dựa vào một thông số đơn lẻ.

Bạn bắt buộc phải đánh giá đồng thời toàn bộ tổ hợp: Nhiệt độ + Áp suất + Tốc độ quay (RPM) + Kích thước trục + Môi chất + Vật liệu.

Ví dụ thực tế: Một chiếc phớt có khả năng chịu nhiệt độ rất cao (lên đến 200 độ C) nhưng lại được thiết kế cho hệ thống áp suất thấp, nếu lắp vào máy bơm nước nóng có áp lực đường ống lớn và tốc độ quay cao vẫn sẽ lập tức xảy ra hiện tượng rò rỉ. Chính sự phân tích toàn diện này giúp bài toán kỹ thuật được giải quyết triệt để thay vì chỉ chọn mua theo cảm quan hoặc catalogue chung chung.

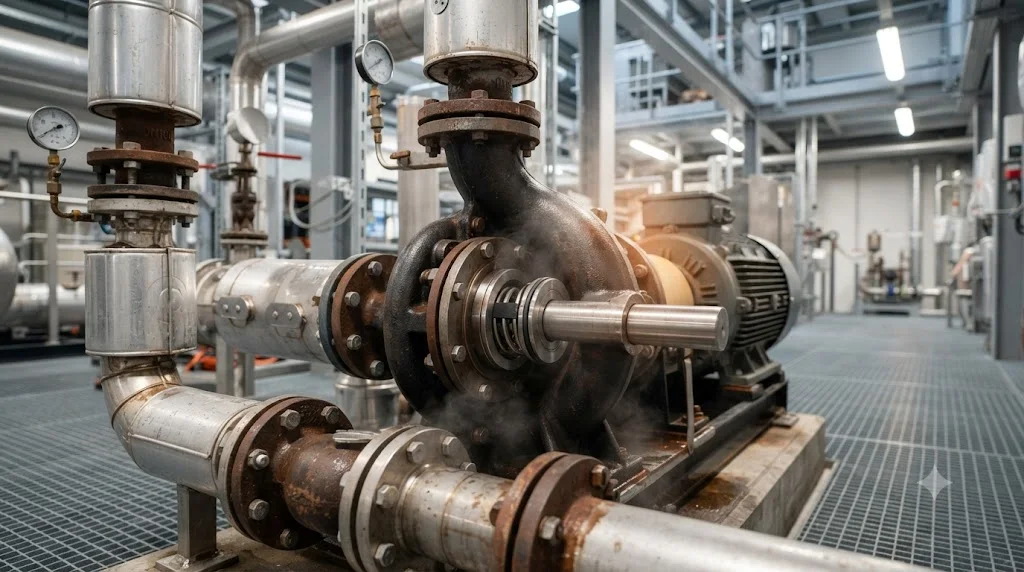

Ứng dụng thực tế

Phớt bơm nước được sử dụng ở đâu?

Các nhóm ứng dụng công nghiệp và dân dụng đòi hỏi sự hiện diện của dòng phớt chuyên dụng này bao gồm:

• Hệ thống cấp nước nóng trung tâm: Phục vụ các tòa nhà, khách sạn lớn với yêu cầu nhiệt độ ổn định và áp suất cột nước cao.

• Máy bơm tuần hoàn nước nóng: Hoạt động liên tục 24/7, đòi hỏi phớt có độ bền cơ học và khả năng tự bôi trơn tốt.

• Hệ thống HVAC (Điều hòa không khí trung tâm): Kiểm soát dòng nước giải nhiệt và nước nóng trong các chiller, boiler quy mô lớn.

• Nồi hơi và hệ thống nhiệt công nghiệp: Môi trường áp suất kết hợp nhiệt độ hơi nước rất cao, đòi hỏi phớt chuyên dụng chịu nhiệt độ cực lớn.

• Nhà máy chế biến thực phẩm và đồ uống: Yêu cầu vật liệu phớt đạt chuẩn an toàn vệ sinh, chịu được các chu trình CIP (rửa tẩy rửa tự động) bằng nước nóng có hóa chất.

Với mỗi hệ thống, việc xác định rõ nhiệt độ vận hành, chủng loại bơm và điều kiện môi chất sẽ giúp đội ngũ kỹ thuật đưa ra phương án thay thế phớt chính xác nhất.

Khi nào cần thay phớt bơm nước ?

Bạn cần kiểm tra và tiến hành thay thế cụm phớt ngay khi nhận thấy các dấu hiệu bất thường:

• Nước bắt đầu rò rỉ nhỏ giọt tại khu vực trục bơm.

• Hiện tượng rò rỉ tăng mức độ nghiêm trọng tỷ lệ thuận với khi nhiệt độ nước tăng lên.

• Máy bơm phát ra tiếng ồn hoặc tiếng kêu rít bất thường từ buồng phớt.

• Cụm máy bơm xuất hiện hiện tượng rung lắc khi vận hành.

• Quan sát thấy phớt có dấu hiệu cháy xém, bề mặt chà bị xước sâu.

• Gioăng cao su bị biến dạng, chai cứng, mất độ đàn hồi.

• Phớt đã vận hành đạt đến giới hạn tuổi thọ khuyến cáo của nhà sản xuất.

Lưu ý quan trọng: Nếu bạn vừa thay phớt mới nhưng hiện tượng rò rỉ vẫn tiếp diễn, tuyệt đối không mặc định lỗi do chất lượng phớt. Bạn cần kiểm tra ngay tình trạng trục bơm, độ đảo của trục, bạc đạn, độ đồng tâm của cụm máy bơm, điều kiện buồng bơm cũng như áp suất và nhiệt độ thực tế đang vượt ngưỡng thiết kế hay không.

Hướng dẫn / Checklist

Cách chọn phớt bơm nước đúng loại

Quy trình 10 bước chuẩn hóa giúp bạn tự tin lựa chọn đúng thiết bị:

1. Xác định chính xác model máy bơm đang sử dụng.

2. Đo đạc đường kính trục bơm (shaft diameter).

3. Xác định kích thước chi tiết của phớt cũ.

4. Xác định mức nhiệt độ nước thực tế và nhiệt độ tối đa.

5. Xác định áp suất làm việc của hệ thống đường ống.

6. Xác định tốc độ quay (RPM) của động cơ máy bơm.

7. Xác định loại môi chất (nước sạch, nước nóng có hóa chất hay cặn bẩn).

8. Lựa chọn vật liệu mặt phớt phù hợp (Carbon/Ceramic/SiC).

9. Lựa chọn vật liệu gioăng O-ring tương thích (EPDM/FKM).

10. Đối chiếu toàn bộ thông số với catalogue hoặc model thực tế của nhà sản xuất.

Mẹo tối ưu hóa chuyển đổi: Để quá trình tư vấn đạt độ chính xác 100% và tiết kiệm thời gian, khách hàng nên cung cấp đầy đủ các thông tin: Model máy bơm + Đường kính trục + Nhiệt độ + Áp suất + Tốc độ RPM + Môi chất + Hình ảnh phớt cũ. Có những dữ liệu này, việc tìm kiếm thiết bị thay thế sẽ cực kỳ chuẩn xác [chèn link: gửi thông tin để được tư vấn phớt bơm chính hãng].

Lưu ý khi lắp phớt bơm nước nóng

• Ngắt hoàn toàn nguồn điện và xả sạch áp suất trong hệ thống trước khi thao tác.

• Vệ sinh thật sạch bề mặt trục bơm, đảm bảo không còn ba via, rỉ sét hay cặn bám.

• Tuyệt đối không dùng tay chạm trực tiếp hoặc làm xước bề mặt làm kín (mặt chà) của phớt.

• Không dùng lực quá mạnh hoặc dùng vật cứng gõ trực tiếp khi ép phớt vào vị trí.

• Kiểm tra kỹ lưỡng chiều lắp đặt của lò xo và các chi tiết cơ khí.

• Đảm bảo vòng đệm O-ring không bị xoắn, rách hay kẹt trong quá trình trượt phớt vào trục.

• Tuyệt đối mồi nước đầy đủ, đảm bảo hệ thống không bao giờ xảy ra tình trạng chạy khô khi khởi động.

• Kiểm tra độ kín khít bằng áp lực thử nghiệm trước khi đưa máy vào vận hành chính thức.

• Theo dõi sát sao nhiệt độ và áp suất tại khu vực buồng bơm trong những giờ vận hành đầu tiên.

Câu hỏi thường gặp về phớt bơm nước

Phớt bơm nước khác phớt bơm nước thường như thế nào?

Phớt nước nóng có sự khác biệt cốt lõi ở khả năng chịu nhiệt độ cao, cấu trúc vật liệu mặt chà chống mài mòn tốt hơn và sử dụng các loại gioăng chuyên dụng (như EPDM đặc chủng hoặc FKM) để không bị biến tính dưới tác động nhiệt.

Phớt bơm nước chịu được bao nhiêu độ?

Không có một con số cố định cho tất cả các dòng sản phẩm. Khả năng chịu nhiệt phụ thuộc hoàn toàn vào vật liệu cấu thành (Carbon, Ceramic, SiC) và thiết kế của từng model cụ thể. Cần tra cứu kỹ catalogue kỹ thuật trước khi lắp đặt.

Phớt bơm nước bị rò do nguyên nhân nào?

Các nguyên nhân phổ biến bao gồm nhiệt độ vượt ngưỡng làm hỏng gioăng, máy bơm chạy khô gây cháy mặt phớt, trục bơm bị lệch tâm rung lắc, áp suất quá cao hoặc do thao tác lắp đặt sai kỹ thuật.

Có thể dùng phớt bơm nước lạnh cho nước nóng không?

Tuyệt đối không nên. Phớt nước lạnh thường sử dụng gioăng cao su thông thường (như NBR), khi gặp nhiệt độ cao sẽ bị chai cứng, nứt vỡ và gây rò rỉ nước ngay lập tức.

Làm sao chọn đúng phớt cho máy bơm nước nóng?

Bạn cần đối chiếu đồng thời model máy bơm, kích thước trục, kích thước hình học của phớt cũ, nhiệt độ nước, áp suất hệ thống, tốc độ quay RPM, tính chất môi chất và vật liệu tương thích.

Chọn đúng phớt bơm nước nóng để hạn chế rò rỉ

Tóm lại, phớt cơ khí là chi tiết nhỏ nhưng giữ vai trò sinh tử đối với độ kín khít và sự vận hành ổn định của máy bơm. Đối với hệ thống nước nhiệt độ cao, việc lựa chọn thiết bị đòi hỏi sự tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật: không chọn phớt chỉ dựa vào kích thước đơn thuần, phải đánh giá đồng thời nhiệt độ, áp suất, tốc độ quay, môi chất và vật liệu, và thông số kỹ thuật của đúng model sản phẩm mới là cơ sở xác nhận cuối cùng.
