Van PN16 – Lựa chọn phổ biến cho hệ thống đường ống công nghiệp hiện nay

Trong quá trình thiết kế, thi công hoặc bảo trì các hệ thống đường ống dẫn lưu chất, các kỹ sư và kỹ thuật viên thường xuyên bắt gặp những ký hiệu kỹ thuật như “van PN16”, “mặt bích PN16” hay “ống PN16”. Dù là thuật ngữ vô cùng quen thuộc, nhưng thực tế không phải ai cũng hiểu tường tận valve PN16 thể hiện chính xác điều gì, cũng như làm thế nào để đánh giá liệu thiết bị này có thực sự phù hợp với áp lực và đặc thù của hệ thống đang vận hành hay không.

Việc lựa chọn sai cấp áp lực không chỉ gây ra những phiền toái nhỏ mà còn tiềm ẩn rủi ro lớn cho cả hệ thống. Một thiết bị không đạt chuẩn có thể dẫn đến hiện tượng rò rỉ lưu chất, hư hỏng các linh kiện liên quan, hoặc nghiêm trọng hơn là sự cố bục vỡ đường ống, gây gián đoạn sản xuất và thiệt hại kinh tế đáng kể. Hiện nay, valve PN16 đang được xem là dòng thiết bị "quốc dân" trong ngành, nhờ khả năng cân bằng hoàn hảo giữa độ bền, hiệu suất vận hành và chi phí đầu tư cho hầu hết các hệ thống cấp nước, xử lý nước và công nghiệp nhẹ. Bài viết này sẽ giúp bạn giải mã tất cả những kiến thức chuyên sâu, từ khái niệm, cấu tạo cho đến cách chọn lựa valve PN16 chuẩn xác nhất.

Van PN16 là gì?

Van PN16 là loại van công nghiệp được thiết kế và sản xuất dựa trên cấp áp suất danh nghĩa PN16, có khả năng làm việc ổn định ở mức áp suất tối đa khoảng 16 bar (tương đương 16 kg/cm²) trong điều kiện môi trường tiêu chuẩn. Cần lưu ý rằng PN16 không chỉ định một loại van cụ thể nào (như van bi hay van bướm), mà đây là một thông số tiêu chuẩn hóa để thể hiện khả năng chịu tải áp lực của thiết bị.

Trong đó, thuật ngữ "PN" là viết tắt của Pressure Nominal – áp suất danh nghĩa, và số "16" đại diện cho mức áp suất 16 bar mà van có thể chịu đựng trong môi trường nước ở nhiệt độ phòng. Tuy nhiên, một điểm quan trọng mà chuyên gia kỹ thuật thường lưu ý là khả năng chịu áp thực tế của valve PN16 không phải là hằng số. Nó có thể biến thiên phụ thuộc vào ba yếu tố chính:

• Nhiệt độ lưu chất: Khi nhiệt độ tăng cao, khả năng chịu áp của kim loại thường giảm xuống.

• Vật liệu cấu tạo: Van bằng inox sẽ có bảng chịu áp khác biệt hoàn toàn với van bằng nhựa hoặc gang ở cùng mức PN16.

• Tiêu chuẩn sản xuất: Các tiêu chuẩn như DIN, JIS, BS hay ANSI sẽ quy định sai số kỹ thuật khác nhau cho các dòng van này.

Việc hiểu rõ bản chất của valve PN16 giúp người vận hành đưa ra những quyết định sáng suốt, đảm bảo an toàn tuyệt đối cho hệ thống và kéo dài tối đa tuổi thọ thiết bị.

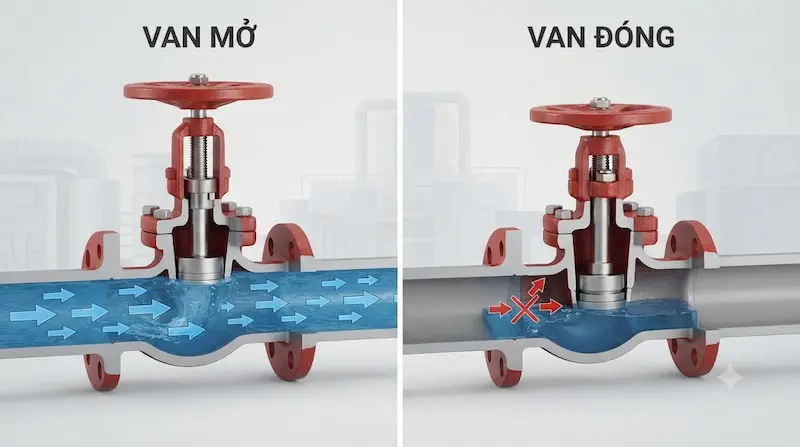

Nguyên lý hoạt động của valve PN16

Mặc dù có nhiều biến thể về kiểu dáng và chức năng, nhưng nguyên lý cốt lõi của valve PN16 vẫn dựa trên cơ chế đóng/mở dòng chảy thông qua các bộ phận điều khiển cơ học. Mỗi dòng van sẽ có cơ chế vận hành đặc thù:

• Van bi PN16: Sử dụng một viên bi đục lỗ ở giữa. Khi tay gạt hoặc bộ điều khiển xoay 90 độ, lỗ xuyên tâm sẽ trùng với đường ống, cho phép lưu chất đi qua hoặc bị chặn lại hoàn toàn.

• Van bướm PN16: Sử dụng một đĩa van hình tròn đặt bên trong ống. Khi vận hành, đĩa van xoay quanh trục để đóng hoặc điều tiết lưu lượng dòng chảy.

• Van cổng PN16: Hoạt động theo cơ chế nâng hoặc hạ cánh van bằng trục ren. Đây là thiết bị chuyên dùng để đóng/mở hoàn toàn dòng chảy, giúp giảm thiểu tối đa tổn thất áp suất trên đường ống.

Việc lựa chọn đúng cấp áp valve PN16 là bước then chốt để đảm bảo an toàn vận hành. Một hệ thống đường ống hoạt động trong môi trường áp lực 10-12 bar nếu sử dụng valve PN16 sẽ tạo ra một biên độ an toàn cần thiết, giúp hệ thống không bị quá tải, ngăn ngừa hiện tượng rò rỉ và bảo vệ các thiết bị nhạy cảm như máy bơm hay đồng hồ đo áp phía sau nó.

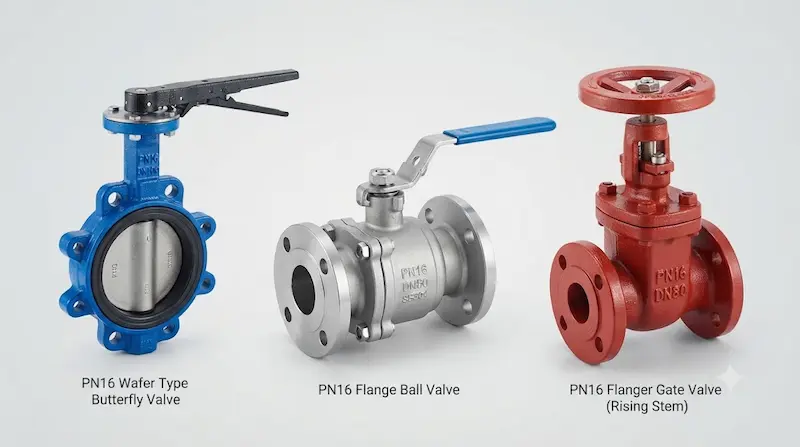

Các loại van PN16 phổ biến hiện nay

Trên thị trường hiện nay, có 4 nhóm valve PN16 chủ đạo, mỗi loại được tối ưu hóa cho các công năng và môi trường khác nhau:

1. Van bi PN16

Đây là "ngôi sao" về khả năng đóng mở nhanh và độ kín khít tuyệt vời. Với thiết kế nhỏ gọn, van bi PN16 thường được lắp đặt ở những vị trí cần thao tác nhanh hoặc không gian lắp đặt hạn chế. Chúng đặc biệt phổ biến trong hệ thống dẫn nước sạch, khí nén và các hệ thống dân dụng nhờ độ bền cao và khả năng bảo trì đơn giản.

2. Van bướm PN16

Nếu bạn cần lắp đặt trên những đường ống có kích thước lớn (DN50 trở lên), van bướm PN16 là lựa chọn tối ưu nhất. Với trọng lượng nhẹ và giá thành cực kỳ cạnh tranh, loại van này giúp giảm tải cho giá đỡ đường ống. Chúng thường xuyên xuất hiện trong các nhà máy sản xuất, hệ thống điều hòa không khí (HVAC) và các trạm xử lý nước thải quy mô lớn.

3. Van cổng PN16 (Van cửa)

Khi yêu cầu là phải đóng/mở hoàn toàn và giảm thiểu tối đa sự sụt giảm áp suất (Pressure drop), van cổng PN16 là sự lựa chọn không đối thủ. Cánh van khi mở hoàn toàn sẽ nằm ngoài dòng chảy, giúp lưu chất đi qua với vận tốc ổn định. Đây là thiết bị không thể thiếu trong các đường ống cấp nước chính của các khu đô thị hoặc nhà máy công nghiệp.

4. Van một chiều PN16

Thiết kế này đảm bảo lưu chất chỉ di chuyển theo một hướng duy nhất, ngăn chặn tình trạng chảy ngược gây hư hỏng máy bơm hoặc sai lệch số liệu đo đạc. Van một chiều PN16 thường được lắp đặt tại các trạm bơm, đường ống áp lực cao để bảo vệ sự ổn định của cả hệ thống.

Thông số kỹ thuật quan trọng của valve PN16

Để đảm bảo hiệu quả đầu tư, người mua cần nắm vững các thông số kỹ thuật cốt lõi sau đây khi lựa chọn van PN16:

Việc sai sót trong bất kỳ thông số nào cũng dẫn đến hậu quả nghiêm trọng. Ví dụ, chọn sai kiểu kết nối mặt bích (JIS vs DIN) sẽ khiến việc lắp đặt trở nên bất khả thi hoặc gây rò rỉ sau thời gian ngắn vận hành.

So sánh valve PN16 với PN10 và PN25

Để hiểu tại sao valve PN16 lại là "ngôi vương" trong danh mục thiết bị, hãy so sánh chúng với các phân khúc khác:

• Van PN10: Phù hợp với các hệ thống tưới tiêu hoặc cấp nước áp thấp. Mặc dù chi phí thấp hơn, nhưng khả năng chịu đựng các cú sốc áp suất (water hammer) kém.

• Valve PN16: Được xem là "điểm ngọt" – sự cân bằng hoàn hảo giữa khả năng chịu áp thực tế và chi phí đầu tư. Chúng đáp ứng được 80% nhu cầu của các hệ thống công nghiệp thông thường mà không gây dư thừa ngân sách.

• Van PN25: Được thiết kế chuyên biệt cho các hệ thống áp suất cao, hơi nóng hoặc dầu thủy lực. Chi phí của dòng này cao hơn đáng kể do yêu cầu khắt khe về vật liệu và thiết kế dày dặn hơn.

Vì vậy, trừ khi hệ thống của bạn yêu cầu áp lực vận hành đặc biệt lớn, valve PN16 vẫn luôn là lựa chọn thông minh nhất nhờ khả năng dễ tìm kiếm, tính tương thích cao và giá thành hợp lý.

Van PN16 được sử dụng trong những hệ thống nào?

Nhờ tính đa năng, valve PN16 hiện diện ở hầu khắp mọi nơi:

• Hệ thống cấp nước: Từ chung cư cao tầng, khu đô thị đến các nhà máy sản xuất cần lưu lượng lớn. PN16 đảm bảo áp lực ổn định cho các tầng cao.

• Xử lý nước: Trong các trạm bơm, nhà máy xử lý nước sạch hay nước thải, valve PN16 giúp đóng ngắt dòng chảy phục vụ bảo trì thiết bị lọc và máy bơm.

• Công nghiệp sản xuất: Ngành thực phẩm, đồ uống, sản xuất hóa chất nhẹ đều sử dụng dòng van này để điều tiết quy trình vận hành.

• Hệ thống HVAC: Điều hòa trung tâm, hệ thống làm mát công nghiệp bằng nước là môi trường vận hành lý tưởng cho van bướm PN16.

Việc không sử dụng đúng loại van trong các hệ thống này có thể khiến máy bơm bị quá tải, gây hao mòn nhanh chóng và tăng chi phí bảo trì hằng năm.

Những sai lầm thường gặp khi chọn và sử dụng van PN16

Dù rất phổ biến, nhiều người vẫn mắc phải những sai lầm cơ bản khi thao tác với valve PN16:

1. Nhầm lẫn PN16 với kích thước: Nhiều người nghĩ PN16 là phi 16mm. Cần nhớ PN16 là cấp áp lực, còn DN mới là kích thước đường kính.

2. Bỏ qua yếu tố nhiệt độ: valve PN16 có thể chịu được 16 bar ở 20 độ C, nhưng khi nhiệt độ nước lên tới 80-90 độ, khả năng chịu áp sẽ sụt giảm. Hãy luôn kiểm tra biểu đồ áp-nhiệt của nhà sản xuất.

3. Chọn sai kích thước DN: valve PN16 nhỏ hơn đường ống sẽ tạo ra nút thắt cổ chai, làm tăng tổn thất áp suất và gây tiếng ồn.

4. Lắp đặt sai tiêu chuẩn kết nối: Sử dụng mặt bích sai tiêu chuẩn dẫn đến việc không khớp lỗ bulông hoặc rò rỉ tại vị trí gioăng làm kín.

Checklist chọn mua valve PN16 đúng kỹ thuật

Để mua được thiết bị chuẩn xác, hãy tuân thủ checklist dưới đây:

•  Xác định môi trường: Lưu chất là nước, khí hay hóa chất? Điều này quyết định vật liệu (Gang, đồng hay inox).

•  Kiểm tra áp suất hệ thống: Áp lực vận hành tối đa của bơm là bao nhiêu? Luôn chọn van có PN lớn hơn hoặc bằng áp suất đó.

•  Chọn đúng kích thước DN: Dựa trên thiết kế đường ống hiện tại.

•  Kiểm tra kiểu kết nối: Ren hay mặt bích? Cần sự đồng bộ tuyệt đối với các phụ kiện sẵn có.

•  Ưu tiên chất lượng gioăng: Đây là nơi thường xuyên gây rò rỉ nhất, hãy chọn loại gioăng (EPDM, PTFE) phù hợp với nhiệt độ và hóa chất.

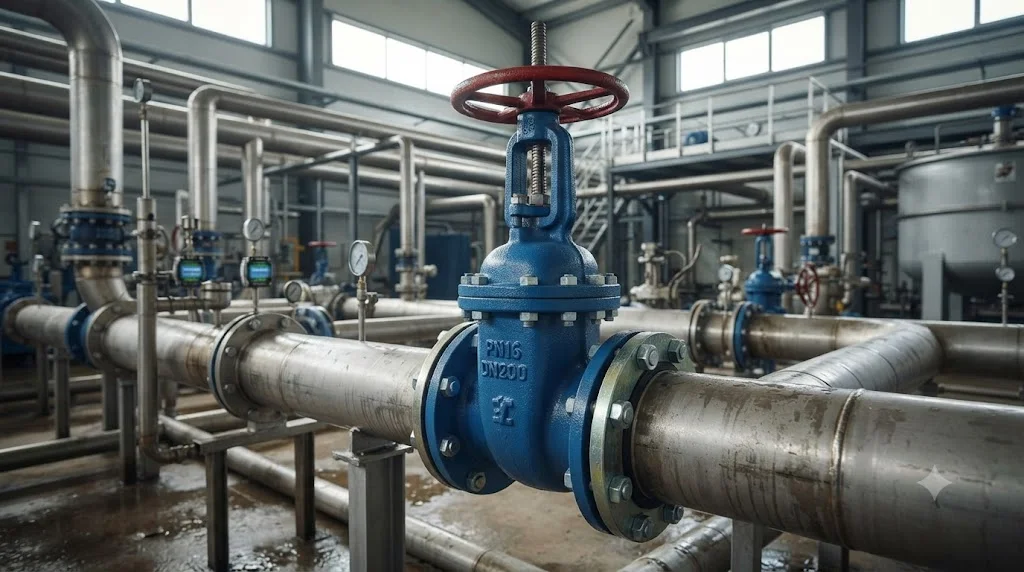

Lưu ý khi lắp đặt và vận hành

• Chiều dòng chảy: Luôn lắp theo hướng mũi tên được đúc trên thân van.

• Kiểm tra bulông: Đảm bảo siết đều tay theo hình chữ X để tránh vênh mặt bích.

• Bảo dưỡng: Kiểm tra rò rỉ định kỳ và tra mỡ cho các bộ phận truyền động nếu cần thiết.

Câu hỏi thường gặp về valve PN16

Van PN16 chịu được áp suất bao nhiêu?

Trong điều kiện chuẩn, nó chịu được 16 bar. Tuy nhiên, khả năng thực tế thay đổi theo vật liệu van và nhiệt độ vận hành.

PN16 có phải là kích thước của van không?

Tuyệt đối không. PN16 là cấp áp lực danh nghĩa, kích thước được ký hiệu bởi chỉ số DN (ví dụ DN50).

Valve PN16 có dùng cho nước nóng được không?

Có, nhưng bạn phải chọn loại có vật liệu gioăng chịu nhiệt (như PTFE hoặc EPDM chuyên dụng) thay vì gioăng cao su thông thường.

Nên chọn valve PN16 hay PN25?

Nếu hệ thống của bạn hoạt động dưới 16 bar, valve PN16 là đủ. Chỉ chọn PN25 khi hệ thống thường xuyên chịu áp lực cao hoặc áp lực tăng đột ngột.

Valve PN16 gồm những loại nào?

Trên thị trường phổ biến là van bi, van bướm, van cổng và van một chiều đều có chuẩn PN16.

Van PN16 – Giải pháp cân bằng giữa hiệu suất và độ an toàn hệ thống

Tổng kết lại, van PN16 không chỉ là một thiết bị kỹ thuật đơn thuần, mà là sự lựa chọn thông minh cho mọi hệ thống đường ống nhờ tính phổ biến, độ bền cao và hiệu quả chi phí vượt trội. Việc nắm rõ ý nghĩa của các thông số kỹ thuật, cách phân loại và quy trình lắp đặt sẽ giúp bạn tối ưu hóa hệ thống, giảm thiểu rủi ro sự cố và tiết kiệm tối đa chi phí vận hành lâu dài.
