Van Gió Vuông: Giải Pháp Điều Tiết và Cân Bằng Hệ Thống HVAC Chuyên Nghiệp

Trong bất kỳ hệ thống thông gió và điều hòa không khí (HVAC) nào, sự lưu thông của dòng khí chính là "mạch máu" duy trì môi trường sống và làm việc ổn định. Tuy nhiên, bạn đã bao giờ gặp phải tình trạng một tòa nhà văn phòng có những phòng quá lạnh trong khi khu vực khác lại thiếu gió, hay hệ thống điều hòa hoạt động hết công suất nhưng lưu lượng phân phối đến từng tầng lại không đồng đều? Hệ thống HVAC dù hiện đại đến đâu cũng sẽ trở nên kém hiệu quả nếu thiếu đi khả năng kiểm soát chính xác lưu lượng khí tại mỗi nhánh. Chính lúc này, van gió vuông đóng vai trò là "người điều phối" then chốt, giúp cân bằng và tối ưu hóa toàn bộ hệ thống phân phối khí.

Việc lắp đặt đúng loại van gió hình vuông không chỉ giúp điều chỉnh, đóng mở hay cân bằng lưu lượng khí đi qua từng khu vực, mà còn là giải pháp kỹ thuật thông minh giúp tiết kiệm năng lượng và nâng cao sự thoải mái cho người sử dụng. Trong bài viết này, chúng ta sẽ cùng đi sâu vào cấu tạo, nguyên lý hoạt động và các tiêu chuẩn lựa chọn thiết bị này để đảm bảo hệ thống HVAC của bạn vận hành đạt hiệu suất cao nhất.

Van Gió Vuông Là Gì?

Van gió vuông là một thiết bị kỹ thuật quan trọng trong hệ thống HVAC, được thiết kế chuyên biệt để lắp đặt trên các đường ống gió có tiết diện hình vuông hoặc hình chữ nhật. Đây là thiết bị không thể thiếu trong các công trình từ dân dụng đến công nghiệp, với chức năng chính là điều chỉnh lưu lượng dòng khí, đóng/mở đường gió theo lệnh điều khiển hoặc yêu cầu vận hành, từ đó cân bằng áp suất và lưu lượng cho toàn bộ hệ thống thông gió.

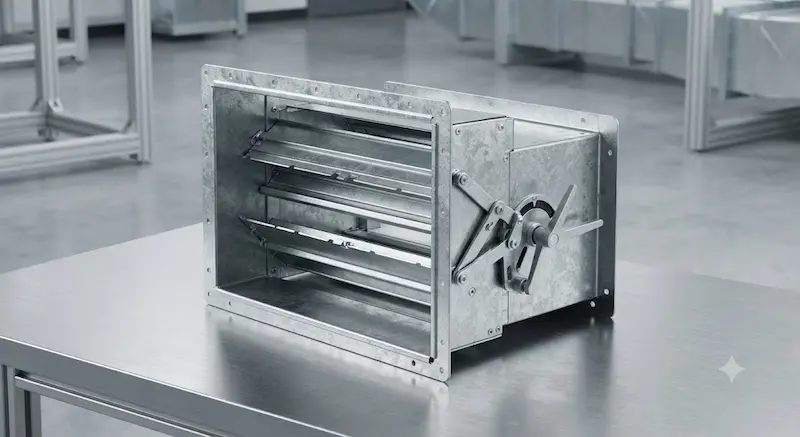

Cấu tạo chi tiết của van gió hình vuông:

• Khung van: Được gia công chắc chắn để kết nối chặt chẽ với đường ống gió.

• Cánh van: Bộ phận trực tiếp ngăn chặn hoặc cho phép dòng khí đi qua, có thể xoay linh hoạt.

• Trục quay: Thành phần truyền chuyển động từ bộ điều khiển đến cánh van.

• Tay điều khiển hoặc bộ truyền động: Nơi tiếp nhận lệnh để thay đổi góc mở của cánh van.

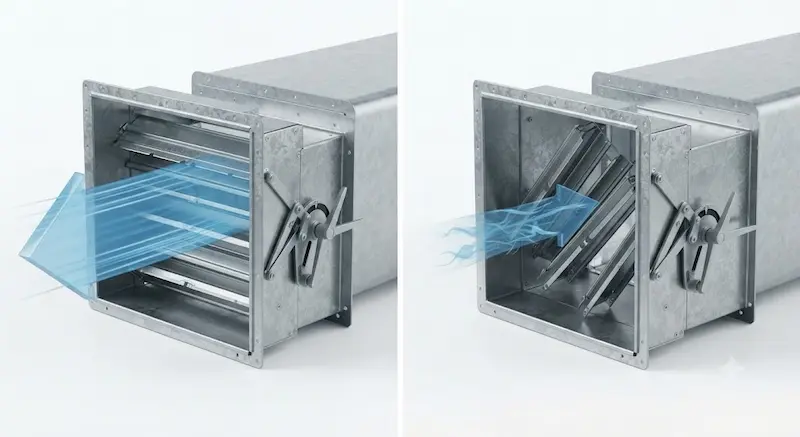

Nguyên Lý Hoạt Động Của Van Gió Vuông

Nguyên lý vận hành của van gió hình vuông dựa trên sự thay đổi góc độ của các lá cánh van so với hướng dòng chảy. Khi cánh van mở hoàn toàn (song song với hướng gió), tiết diện thông gió là lớn nhất, cho phép lưu lượng khí đi qua tối đa. Khi cánh van đóng (vuông góc với hướng gió) hoặc điều chỉnh góc nghiêng, lưu lượng gió sẽ giảm dần hoặc bị chặn đứng hoàn toàn.

Cơ chế điều khiển rất đa dạng, tùy thuộc vào quy mô công trình:

• Tay gạt/Tay quay: Sử dụng thủ công để điều chỉnh góc mở cố định, phù hợp cho các hệ thống nhỏ, ít thay đổi.

• Motor điện (Actuator): Điều khiển tự động thông qua tín hiệu điện, cho phép thay đổi lưu lượng liên tục.

• Kết nối BMS (Building Management System): Đây là cấp độ cao nhất, nơi hệ thống trung tâm tự động điều chỉnh từng van gió để tối ưu hóa nhiệt độ toàn tòa nhà.

Việc điều chỉnh này là bắt buộc vì nhu cầu lưu lượng gió tại mỗi tầng, mỗi khu vực là khác nhau. Một hệ thống không có van gió hình vuông sẽ không bao giờ đạt được sự cân bằng, dẫn đến lãng phí điện năng và giảm tuổi thọ máy lạnh.

Các Loại Van Gió Vuông Phổ Biến Hiện Nay

Việc phân loại van gió giúp bạn chọn đúng giải pháp cho từng hạng mục công trình:

1. Van gió hình vuông tay gạt: Là dòng sản phẩm điều chỉnh thủ công, chi phí thấp, lắp đặt nhanh gọn. Thường được sử dụng trong các nhà xưởng, hệ thống thông gió gia đình, nơi không cần thay đổi lưu lượng thường xuyên.

2. Van gió hình vuông điều khiển điện: Được trang bị motor, có khả năng đóng mở từ xa hoặc tự động hóa thông qua BMS. Đây là tiêu chuẩn vàng cho các tòa nhà văn phòng hiện đại, trung tâm thương mại hoặc cao ốc.

3. Van gió một chiều: Chức năng đặc thù là chỉ cho phép dòng khí đi theo một hướng, ngăn chặn hiện tượng khí quay ngược lại khi hệ thống ngưng hoạt động.

4. Van gió chống cháy (Fire Damper): Thiết bị an toàn cao cấp, có khả năng đóng kín tự động khi phát hiện nhiệt độ tăng cao, ngăn chặn khói và lửa lan truyền qua hệ thống ống gió giữa các khu vực.

Thông Số Kỹ Thuật Quan Trọng Của Van Gió hình Vuông

Để đảm bảo hiệu quả vận hành, khách hàng cần lưu ý các thông số kỹ thuật khi đặt hàng:

• Kích thước: Các loại phổ biến như 200x200mm, 400x400mm, 600x600mm. Đặc biệt, van gió hình vuông có thể gia công linh hoạt theo kích thước thực tế của hệ thống ống gió tại công trình.

• Vật liệu: Tôn mạ kẽm (phổ biến nhất nhờ giá tốt), Inox 304 (chống ăn mòn, phù hợp môi trường bệnh viện/phòng sạch), hoặc nhôm.

• Độ dày vật liệu: Thường dao động từ 0.8mm đến 1.2mm tùy vào kích thước và áp suất của hệ thống.

• Kiểu kết nối: Sử dụng mặt bích (TC, V, hoặc C) để gắn kết chặt chẽ vào đường ống, đảm bảo độ kín khít.

• Môi trường làm việc: Cần tính toán dải nhiệt độ và áp suất làm việc của hệ thống để chọn loại van có độ bền vật liệu tương ứng.

So Sánh Van Gió hình Vuông Và Van Gió Tròn

Việc chọn giữa van gió hình vuông hay tròn không chỉ là vấn đề thẩm mỹ mà phụ thuộc hoàn toàn vào thiết kế kỹ thuật của hệ thống.

• Van gió hình vuông: Phù hợp với ống gió vuông/chữ nhật, thường được lắp đặt trong các trần kỹ thuật vì khả năng tận dụng diện tích tốt. Việc gia công van vuông dễ dàng tùy chỉnh theo kích thước đặc thù của công trình.

• Van gió tròn: Được tiêu chuẩn hóa cao, phù hợp với các ống gió tròn có tính chịu lực tốt hơn và ít bám bụi hơn, tiết kiệm diện tích lắp đặt trong các không gian nhỏ.

Lời khuyên: Hãy lựa chọn loại van tương đồng với thiết kế đường ống. Việc lắp van gió hình vuông vào ống tròn (hoặc ngược lại) thông qua các chuyển đổi không chỉ tốn kém chi phí phụ kiện mà còn làm giảm hiệu suất lưu thông khí do gây xoáy dòng.

Vì Sao Cần Sử Dụng Van Gió hình Vuông Trong HVAC?

Lợi ích của việc trang bị van gió hình vuông là rất lớn và mang tính bền vững:

• Cân bằng lưu lượng gió: Giúp phân phối khí đồng đều, giải quyết dứt điểm tình trạng nơi quá nóng, nơi quá lạnh.

• Tăng hiệu suất điều hòa: Giảm tải cho các dàn nóng/lạnh, từ đó tiết kiệm đáng kể năng lượng tiêu thụ hàng tháng.

• Kiểm soát vùng: Cho phép tắt/mở hoặc giảm lưu lượng gió ở các khu vực không có người sử dụng.

• Cải thiện sự thoải mái: Đảm bảo chất lượng không khí trong lành, loại bỏ tình trạng thổi gió quá mạnh trực tiếp vào người dùng.

Ứng Dụng Thực Tế Của Van Gió Vuông

Với tính ứng dụng cao, van gió hình vuông xuất hiện trong hầu hết các công trình xây dựng:

• Tòa nhà văn phòng: Điều chỉnh lượng gió từng tầng để đảm bảo sự thoải mái cho nhân viên.

• Nhà máy sản xuất: Duy trì thông gió, hút khí độc hại từ các máy móc vận hành.

• Bệnh viện & Phòng sạch: Kiểm soát khí sạch, duy trì chênh áp để đảm bảo môi trường vô trùng.

• Kho xưởng: Thông gió và hút khí, đảm bảo an toàn phòng chống cháy nổ.

Sai Lầm Thường Gặp Khi Chọn Và Lắp Đặt Van Gió

Nhiều dự án gặp sự cố vận hành chỉ vì những sai lầm chủ quan:

• Chọn sai kích thước: Làm giảm diện tích thông gió, gây tiếng ồn lớn do vận tốc gió tăng vọt tại cửa van.

• Vật liệu không phù hợp: Sử dụng tôn mạ kẽm thông thường trong môi trường ẩm ướt hoặc hóa chất, dẫn đến han gỉ, kẹt van chỉ sau thời gian ngắn.

• Không cân chỉnh: Sau khi lắp đặt xong không thực hiện các thao tác cân chỉnh lưu lượng (Air balancing), khiến mục tiêu ban đầu bị bỏ ngỏ.

• Lắp sai chiều: Làm cản trở dòng chảy hoặc khiến van không thể đóng kín hoàn toàn.

Hướng Dẫn Chọn Và Lắp Đặt Van Gió Vuông Phù Hợp

Checklist lựa chọn:

• Xác định kích thước ống gió thực tế tại vị trí lắp đặt.

• Tính toán lưu lượng gió tối đa và tối thiểu cần điều chỉnh.

• Chọn vật liệu (Tôn kẽm/Inox) dựa trên môi trường sử dụng.

• Ưu tiên các nhà sản xuất có chứng nhận chất lượng để đảm bảo độ kín của khung van.

• Chọn phương thức điều khiển (Tay gạt/Motor) phù hợp ngân sách và khả năng vận hành.

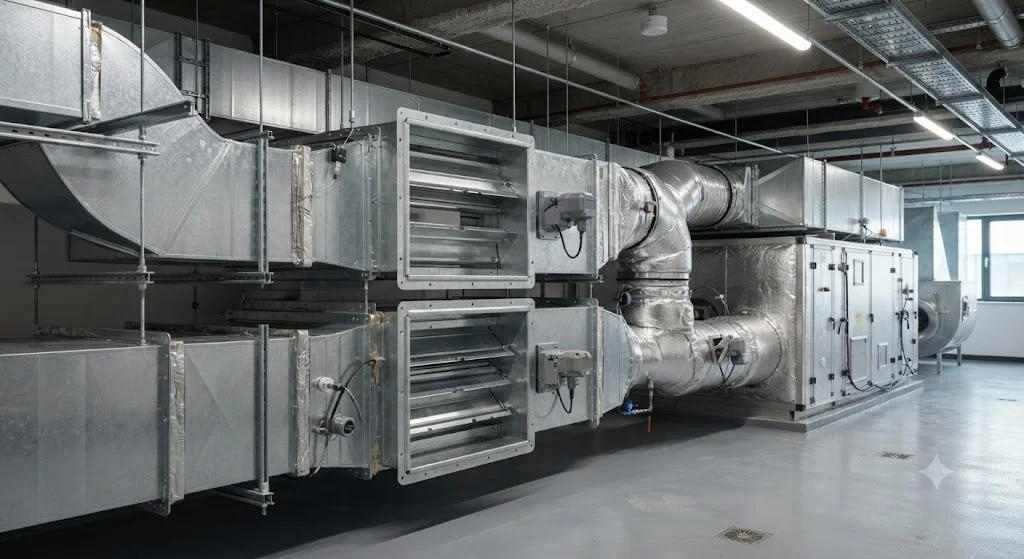

Lưu ý khi lắp đặt và bảo dưỡng:

• Đảm bảo lắp đúng vị trí thiết kế trên bản vẽ, tránh các vị trí khó tiếp cận gây khó khăn cho việc bảo trì.

• Kiểm tra độ kín khít của gioăng van, tránh để khí thoát ra ngoài gây thất thoát năng lượng.

• Trong quá trình lắp đặt, tuyệt đối không làm biến dạng khung van vì chỉ cần một độ lệch nhỏ cũng làm cánh van bị kẹt.

• Bảo dưỡng định kỳ bằng cách vệ sinh bụi bẩn, kiểm tra cơ cấu truyền động và bôi trơn các trục xoay.

FAQ: Câu Hỏi Thường Gặp Về Van Gió Vuông

Van gió vuông dùng để làm gì?

Dùng để điều chỉnh, đóng mở và cân bằng lưu lượng khí trong hệ thống thông gió HVAC, đảm bảo luồng gió phân phối đều.

Van gió hình vuông làm bằng vật liệu gì?

Phổ biến nhất là tôn mạ kẽm (kinh tế), tiếp đến là Inox 304 (bền, chống ăn mòn) và nhôm.

Có thể đặt sản xuất van gió hình vuông theo kích thước riêng không?

Có, đây là lợi thế lớn nhất. Các đơn vị uy tín sẽ gia công theo kích thước chính xác của ống gió tại công trình.

Van gió hình vuông điều khiển điện khác gì van tay?

Van điện cho phép đóng mở tự động thông qua BMS hoặc bộ điều khiển, giúp quản lý tòa nhà thông minh và nhàn hạ hơn.

Bao lâu cần bảo dưỡng van gió?

Nên kiểm tra định kỳ 6-12 tháng/lần, đặc biệt với môi trường công nghiệp nhiều bụi bẩn để đảm bảo cơ cấu vận hành không bị kẹt.

Kết luận

Van gió vuông là một bộ phận không thể thiếu trong hệ thống thông gió và điều hòa không khí hiện đại, đóng vai trò quan trọng trong việc cân bằng hệ thống và nâng cao hiệu quả vận hành HVAC. Việc lựa chọn đúng loại van dựa trên kích thước, vật liệu, phương pháp điều khiển và yêu cầu sử dụng không chỉ giúp hệ thống hoạt động ổn định mà còn giúp doanh nghiệp tiết kiệm tối đa chi phí năng lượng và bảo trì.
