Van Bướm Tay Gạt DN150: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Trong các hệ thống cấp nước sạch, hạ tầng phòng cháy chữa cháy (PCCC), hệ thống điều hòa trung tâm (HVAC) hay các nhà máy sản xuất công nghiệp, việc kiểm soát dòng chảy trong các đường ống có kích thước lớn luôn là bài toán quan trọng. Với các đường ống có kích thước DN150 (phi 168mm), việc lựa chọn loại van phù hợp không chỉ ảnh hưởng trực tiếp đến khả năng đóng mở lưu chất, độ kín khít của hệ thống mà còn quyết định đến hiệu suất và chi phí vận hành lâu dài.

Nhiều đơn vị vận hành thường gặp phải những vấn đề nan giải như chọn sai kích thước van gây tổn thất áp suất, vật liệu không tương thích với lưu chất dẫn đến ăn mòn nhanh, hoặc chọn nhầm loại van không phù hợp với áp suất làm việc thực tế. Để khắc phục những rủi ro này, van bướm tay gạt DN150 đã trở thành giải pháp hàng đầu được các kỹ sư tin dùng nhờ thiết kế nhỏ gọn, thao tác đóng mở nhanh chóng, tiết kiệm không gian lắp đặt và chi phí đầu tư rất hợp lý. Vậy van bướm tay gạt DN150 thực chất là gì, cấu tạo ra sao và khi nào bạn nên ưu tiên sử dụng dòng van này cho hệ thống của mình?

Van bướm tay gạt DN150 là gì?

Van bướm tay gạt DN150 là loại van công nghiệp có kích thước danh nghĩa DN150 (tương đương đường kính trong ống khoảng 150 mm), được thiết kế với cơ chế vận hành bằng tay gạt để điều khiển đĩa van xoay một góc 90 độ nhằm đóng, mở hoặc điều tiết lưu lượng dòng chảy bên trong đường ống. Đây là thiết bị cơ khí phổ biến trong các hệ thống nước, PCCC, HVAC và các ứng dụng công nghiệp có mức áp suất làm việc từ PN10 đến PN16.

Cấu tạo cơ bản của dòng van này bao gồm các bộ phận chính:

• Thân van: Phần vỏ bao bọc, thường làm từ gang hoặc inox, đóng vai trò kết nối trực tiếp với đường ống.

• Đĩa van: Có hình dáng giống cánh bướm, là bộ phận trực tiếp chặn hoặc mở dòng chảy. Đĩa van xoay quanh trục cố định để kiểm soát lưu chất.

• Tay gạt: Bộ phận điều khiển bằng tay phía trên, giúp người vận hành thao tác đóng/mở van chỉ bằng một cử động gạt nhẹ, rất tiện lợi cho các hệ thống cần phản ứng nhanh.

• DN150: Kích thước danh nghĩa đại diện cho đường kính của đường ống mà van sẽ lắp đặt vào, đảm bảo tính đồng bộ tuyệt đối cho dòng chảy.

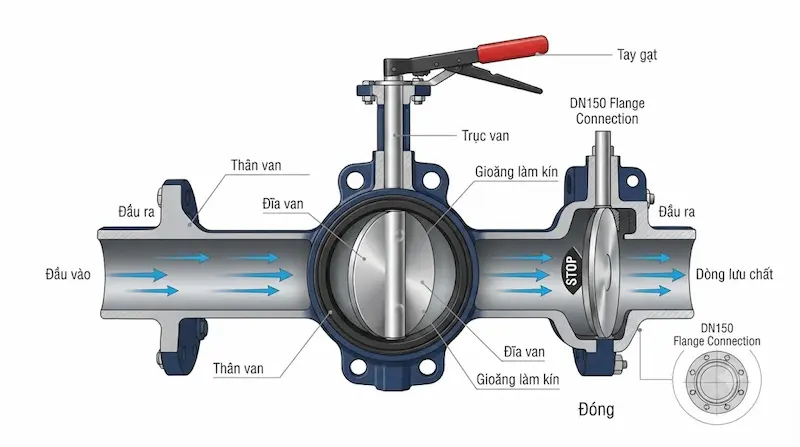

Nguyên lý hoạt động của van bướm tay gạt DN150

Nguyên lý vận hành của van bướm tay gạt DN150 khá đơn giản, dựa trên chuyển động xoay của đĩa van quanh một trục cố định nằm giữa thân van.

Khi mở van: Người vận hành tác động lực lên tay gạt, khiến trục van xoay. Lúc này, đĩa van sẽ xoay theo góc song song với dòng chảy, tạo ra không gian mở tối đa để lưu chất đi qua mà ít gặp vật cản nhất.

Khi đóng van: Người vận hành gạt tay gạt về vị trí đóng, đĩa van sẽ xoay vuông góc với hướng dòng chảy, kết hợp với gioăng làm kín bên trong thân van để chặn hoàn toàn lưu chất. Gioăng làm kín đóng vai trò quan trọng trong việc hạn chế tối đa rò rỉ, đảm bảo hệ thống kín khít tuyệt đối khi đóng van.

Khả năng điều tiết: Dù không chuyên dụng như van cầu hay van điều khiển, van bướm tay gạt DN150 vẫn có thể điều tiết lưu lượng bằng cách giữ tay gạt ở các góc mở khác nhau (thường có các nấc cố định trên thân van). Điều này cho phép kiểm soát một phần lưu lượng dòng chảy tùy theo yêu cầu của hệ thống vận hành.

Phân tích chuyên sâu: Cấu tạo chi tiết và các dòng van phổ biến

Cấu tạo chi tiết

1. Thân van: Thường được làm từ gang cầu, gang dẻo hoặc inox. Thân van không chỉ là bộ khung chịu lực mà còn phải đảm bảo khả năng kết nối chắc chắn với hai mặt bích của đường ống.

2. Đĩa van: Đây là bộ phận trực tiếp tiếp xúc với lưu chất. Đĩa van thường được phủ epoxy để chống gỉ sét hoặc làm bằng inox để chịu được hóa chất. Độ dày và chất liệu đĩa quyết định khả năng chịu áp lực của van.

3. Trục van: Là thanh thép hoặc inox cứng truyền chuyển động từ tay gạt xuống đĩa van. Trục van cần đạt độ cứng cao để không bị xoắn hoặc biến dạng trong quá trình vận hành liên tục.

4. Gioăng làm kín (Seat): Là phần cao su hoặc nhựa tổng hợp nằm bên trong thân van.

   • EPDM: Phổ biến nhất, chịu được nước sạch, nước nóng, PCCC.

   • NBR: Chống dầu, phù hợp môi trường có dầu thực vật hoặc dầu khoáng.

   • PTFE (Teflon): Chịu được môi trường hóa chất mạnh và nhiệt độ cao.

Các loại van bướm tay gạt phổ biến

• Van bướm wafer DN150: Có thiết kế mỏng gọn, không có tai bích, chỉ cần đặt giữa hai mặt bích của ống rồi siết bu lông lại. Ưu điểm là giá thành rất cạnh tranh và dễ dàng lắp đặt, thay thế.

• Van bướm mặt bích DN150: Có sẵn các lỗ tai bích trên thân van để bắt bu lông trực tiếp. Loại này mang lại độ ổn định cao hơn, thích hợp với các hệ thống có áp suất lớn hoặc đường ống yêu cầu độ rung lắc thấp.

• Van bướm tay gạt inox DN150: Đây là "vua" trong các môi trường ăn mòn. Nếu bạn vận hành hệ thống xử lý nước thải, dược phẩm hoặc hóa chất, việc sử dụng inox là lựa chọn không thể thay thế để đảm bảo độ bền tối đa.

So sánh van bướm tay gạt và van bướm điều khiển

Việc chọn lựa giữa tay gạt hay tự động phụ thuộc hoàn toàn vào nhu cầu tự động hóa của nhà máy. Nếu không cần điều khiển từ xa, van tay gạt DN150 vẫn là lựa chọn kinh tế nhất.

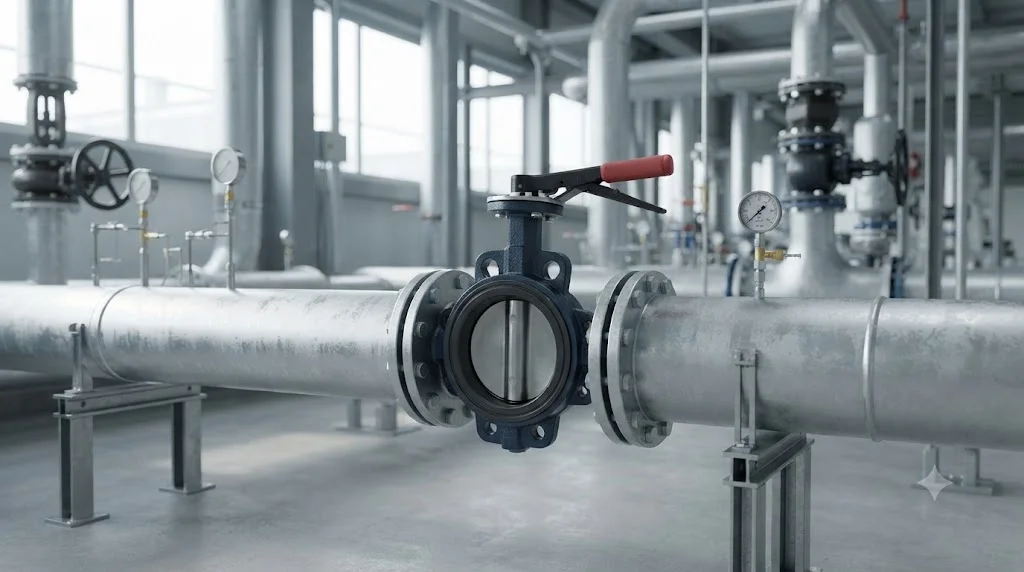

Ứng dụng thực tế và những lưu ý "vàng" khi sử dụng

Khi nào nên sử dụng van bướm tay gạt DN150?

• Hệ thống cấp nước tòa nhà, khu dân cư: Nơi cần lưu lượng nước lớn và khả năng đóng mở nhanh khi bảo trì.

• Hệ thống PCCC: Đây là ứng dụng phổ biến nhất. Van giúp cô lập các khu vực khi có sự cố, dễ dàng thao tác cho nhân viên vận hành.

• Hệ thống HVAC: Dùng để điều khiển dòng nước lạnh trong hệ thống điều hòa trung tâm.

Sai lầm thường gặp

• Chọn sai vật liệu gioăng: Dùng gioăng EPDM (cho nước) trong hệ thống dẫn dầu sẽ làm gioăng bị mủn sau thời gian ngắn.

• Lắp đặt sai kích thước: Việc cố lắp một chiếc van DN150 vào đường ống không tương thích hoặc mặt bích không chuẩn sẽ dẫn đến rò rỉ nghiêm trọng.

• Dùng van bướm để điều tiết lưu lượng liên tục: Mặc dù có thể điều tiết, nhưng việc giữ van ở trạng thái mở hé lâu ngày sẽ khiến đĩa van và gioăng bị mài mòn nhanh hơn, dẫn đến mất khả năng đóng kín.

Hướng dẫn chọn và lắp đặt van bướm tay gạt đúng kỹ thuật

Để hệ thống vận hành bền bỉ, bạn cần tuân thủ quy trình kiểm tra và lắp đặt sau:

1. Kiểm tra hệ thống: Trước khi mua, hãy xác định rõ: Lưu chất là gì? Áp suất tối đa của đường ống? Nhiệt độ hoạt động là bao nhiêu?

2. Chọn thông số: Lựa chọn đúng van DN150, áp suất PN10 hoặc PN16, chất liệu gioăng (EPDM cho nước, NBR cho dầu, PTFE cho hóa chất).

3. Quy trình lắp đặt:

   • Vệ sinh: Làm sạch mặt bích đường ống trước khi lắp để loại bỏ bụi bẩn, cát đá.

   • Căn chỉnh: Đặt van vào giữa hai mặt bích sao cho tâm van trùng với tâm ống.

   • Siết bu lông: Siết đều các bu lông theo hình ngôi sao để áp lực phân bổ đều lên bề mặt van, tránh hiện tượng vênh làm hở gioăng.

   • Vận hành thử: Sau khi lắp, hãy đóng mở van vài lần để kiểm tra độ trơn tru và đảm bảo không có rò rỉ.

Câu hỏi thường gặp về van bướm tay gạt

Van bướm tay gạt DN150 dùng cho ống đường kính bao nhiêu?

 Van DN150 được thiết kế chuyên biệt cho hệ thống đường ống có đường kính danh nghĩa 150 mm (thường là ống phi 168mm).

Van bướm DN150 có chịu được áp suất cao không?

 Các dòng van phổ biến hiện nay thường chịu được áp suất PN10 hoặc PN16. Hãy kiểm tra thông số ghi trên thân van trước khi lắp đặt.

Có thể dùng van DN150 cho hệ thống PCCC không?

 Hoàn toàn có thể. Đây là dòng van rất được ưa chuộng trong PCCC nhờ độ tin cậy và khả năng thao tác nhanh trong các tình huống khẩn cấp.

Gioăng EPDM và NBR khác nhau thế nào?

 EPDM là lựa chọn tốt nhất cho nước sạch và PCCC, trong khi NBR có tính kháng dầu cao, phù hợp với các hệ thống dầu công nghiệp.

Van bướm có điều tiết lưu lượng được không?

 Có, nhưng chỉ mang tính tương đối. Nếu bạn cần điều tiết lưu lượng chính xác cao và liên tục, hãy cân nhắc sử dụng van cầu chuyên dụng.

Kết luận

Van bướm tay gạt DN150 là thiết bị không thể thiếu trong các hệ thống đường ống lớn, mang lại sự cân bằng hoàn hảo giữa hiệu suất vận hành, tính tiện lợi và chi phí đầu tư. Với thiết kế nhỏ gọn và khả năng đóng mở nhanh, đây chính là "trợ thủ" đắc lực giúp tối ưu hóa quy trình kiểm soát dòng chảy cho mọi hệ thống công nghiệp và dân dụng.

Để đảm bảo hiệu quả cao nhất, bạn cần chú ý lựa chọn đúng vật liệu gioăng và kiểu kết nối tương thích với đặc tính hệ thống của mình. Việc đầu tư đúng sản phẩm chất lượng ngay từ đầu sẽ giúp bạn giảm thiểu đáng kể chi phí bảo trì và rủi ro rò rỉ về lâu dài.
