Check Valve Sanitary Là Gì? Cấu Tạo, Thông Số Kỹ Thuật Và Hướng Dẫn Chọn

Trong các dây chuyền chế biến thực phẩm, dược phẩm hay đồ uống, độ an toàn vệ sinh của toàn bộ quy trình phụ thuộc trực tiếp vào từng linh kiện nhỏ nhất trên đường ống. Chỉ một điểm đọng chất lỏng hay một vết nứt siêu nhỏ ở mối nối cũng có thể trở thành ổ vi khuẩn, gây nhiễm khuẩn chéo và làm hỏng cả lô hàng hàng tỷ đồng.

Van Một Chiều Vi Sinh chính là "chốt chặn" an toàn không thể thiếu để giải quyết triệt để bài toán này. Với khả năng điều tiết dòng chảy một chiều tự động và bề mặt được xử lý độ bóng cao, thiết bị bảo vệ hệ thống khỏi hiện tượng chảy ngược mà vẫn đáp ứng những tiêu chuẩn vệ sinh khắt khe nhất.

Kiến Thức Nền Về Van Một Chiều Vi Sinh

Check Valve Sanitary Là Gì?

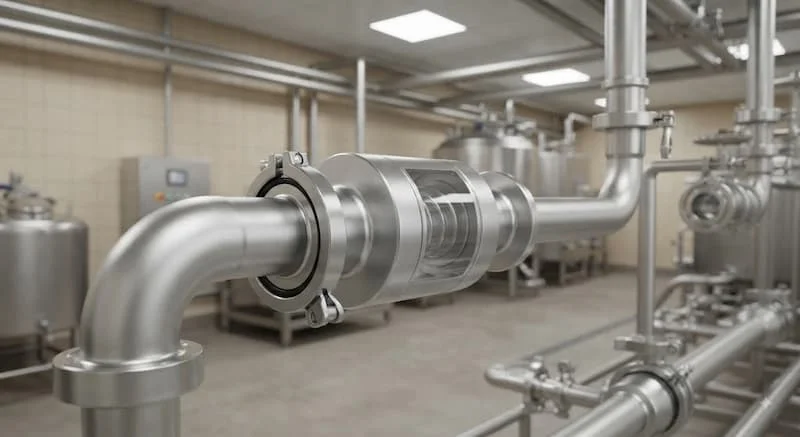

Van Một Chiều Vi Sinh là loại van một chiều được thiết kế cho các hệ thống đường ống yêu cầu cao về vệ sinh, thường sử dụng trong ngành thực phẩm, đồ uống, dược phẩm và các ứng dụng xử lý chất lỏng sạch. Van cho phép môi chất đi theo một hướng và hạn chế dòng chảy ngược.

Tại thị trường Việt Nam, thiết bị này thường được biết đến với nhiều tên gọi như van một chiều vi sinh, van một chiều sanitary, hay van một chiều inox vi sinh. Khác với các dòng van công nghiệp thông thường vốn ưu tiên khả năng chịu lực thô và giá thành, dòng van vi sinh bắt buộc phải sở hữu bề mặt lòng van siêu nhẵn (thường đạt độ nhám Ra từ 0.4 đến 0.8 micron hoặc nhỏ hơn).

Thiết kế của van chú trọng tuyệt đối vào khả năng vệ sinh nhằm loại bỏ hoàn toàn "điểm chết" (dead leg) – nơi lưu chất có thể bám dính, đọng lại và lên men. Nếu không đảm bảo độ nhẵn và kết cấu dễ làm sạch, vi sinh vật sẽ nhanh chóng tích tụ, gây rủi ro cực lớn cho chất lượng thành phẩm.

Nguyên Lý Hoạt Động Của Van Một Chiều Vi Sinh

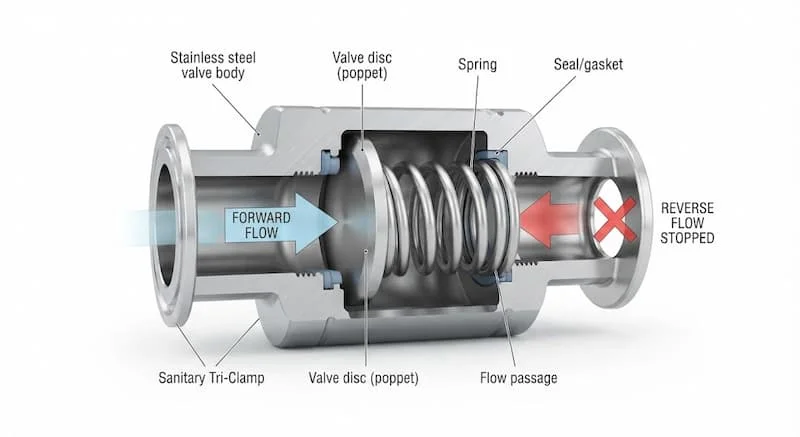

Quy trình vận hành của sanitary check valve hoàn toàn tự động, dựa vào sự chênh lệch áp suất của môi chất mà không cần tác động cơ học hay nguồn điện từ bên ngoài:

• Khi có dòng chảy thuận: Lực ép từ áp suất chất lỏng đầu vào tác động trực tiếp lên đĩa van. Khi áp lực này vượt qua lực cản (hoặc lực nén của lò xo), đĩa van bị đẩy mở ra, tạo khoảng trống cho lưu chất đi qua dễ dàng.

• Khi dòng chảy ngắt hoặc đảo chiều: Áp suất đầu vào giảm đột ngột. Lực nén của lò xo lập tức đẩy đĩa van hồi vị. Đồng thời, chính áp lực của dòng chảy ngược phía sau sẽ ép chặt đĩa van vào gioăng làm kín, đóng chặt van lại.

Cơ chế tự động hóa này bảo vệ máy bơm, bộ trao đổi nhiệt và các thiết bị đắt tiền phía trước khỏi hiện tượng va đập thủy lực (búa nước) hay tụt áp đột ngột.

Cấu Tạo Van Một Chiều Vi Sinh Gồm Những Bộ Phận Nào?

Để đảm bảo hiệu suất vận hành và tính an toàn vi sinh, một sản phẩm van một chiều inox vi sinh đạt chuẩn được cấu thành từ 5 bộ phận chính:

• Thân van: Thường làm từ inox 304 hoặc inox 316L đúc nguyên khối hay gia công CNC chính xác. Bề mặt trong và ngoài van được đánh bóng cơ học hoặc điện hóa (electropolishing) để chống bám dính.

• Đĩa van (Piston/Disc): Bộ phận đóng/mở trực tiếp. Thiết kế của đĩa van được tối ưu khí động học để giảm thiểu tối đa sự sụt áp (pressure drop) khi dòng chảy đi qua.

• Lò xo (Spring): Chế tạo từ inox 316L, có nhiệm vụ trả đĩa van về vị trí đóng nhanh chóng ngay khi ngắt áp suất. Lực nén lò xo được tính toán chính xác để van mở đúng mức áp suất yêu cầu.

• Gioăng làm kín (Gasket/Seat): Bộ phận tiếp xúc trực tiếp với lưu chất để ngăn rò rỉ. Vật liệu gioăng phải đạt chuẩn FDA (Cục quản lý Thực phẩm và Dược phẩm Hoa Kỳ), phổ biến là gioăng EPDM, gioăng silicone, hoặc gioăng PTFE.

• Đầu kết nối: Thiết kế theo các chuẩn vi sinh phổ biến như van Tri-Clamp, đầu hàn tự động (Butt-weld), hoặc kết nối ren vi sinh (SMS, DIN).

Các Loại Van Một Chiều Vi Sinh Phổ Biến

Dựa vào cấu tạo cơ khí và phương thức lắp đặt, thị trường chia dòng van này thành 4 nhóm chính:

1. Sanitary Check Valve Dạng Lò Xo

Đây là dòng phổ biến nhất trên các đường ống vi sinh. Van tích hợp một lò xo inox phía sau đĩa van, giúp van có thể lắp đặt linh hoạt theo cả chiều ngang lẫn chiều thẳng đứng. Van phản ứng rất nhanh với sự thay đổi áp suất, kích thước nhỏ gọn.

2. Sanitary Check Valve Dạng Đĩa

Cấu tạo giản lược tối đa các chi tiết cơ khí bên trong, đóng mở dựa trên trọng lực của đĩa van và áp lực dòng chảy. Loại van này có trở lực dòng chảy rất thấp, cấu tạo đơn giản, cực kỳ dễ tháo lắp để bảo trì thủ công.

3. Van Một Chiều Vi Sinh Dạng Clamp

Được trang bị kiểu kết nối van clamp inox (Tri-Clamp) ở hai đầu. Nhờ cùm clamp ôm chặt kết hợp gioăng làm kín, người vận hành có thể tháo rời van ra khỏi đường ống chỉ trong vài giây mà không cần dùng đến dụng cụ chuyên dụng. Dòng này đặc biệt phù hợp cho các vị trí cần tháo rửa hàng ngày.

4. Van Một Chiều Vi Sinh Dạng Hàn

Hai đầu van được thiết kế để hàn trực tiếp vào đường ống inox. Thiết kế này tạo nên một hệ thống liền mạch, chịu áp suất cao và loại bỏ hoàn toàn nguy cơ rò rỉ tại khớp nối. Van dạng hàn thường ứng dụng ở các tuyến ống cố định, vệ sinh tự động bằng hệ thống CIP.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Một Chiều Vi Sinh

Khi tra cứu catalogue từ nhà sản xuất, kỹ sư cần kiểm tra kỹ các trường thông số trong bảng dưới đây để đảm bảo độ tương thích:

Lưu ý: Giá trị áp suất và nhiệt độ tối đa phụ thuộc hoàn toàn vào vật liệu gioăng làm kín được chọn. Cần tham khảo bảng dữ liệu kỹ thuật của từng nhà sản xuất trước khi quyết định.

Van Một Chiều Vi Sinh Khác Gì Check Valve Công Nghiệp Thông Thường?

Điểm khác biệt lớn nhất giữa van một chiều sanitary và van công nghiệp không chỉ dừng lại ở chất liệu inox, mà nằm ở triết lý thiết kế hướng tới khả năng vệ sinh tuyệt đối.

Sử dụng sai van công nghiệp vào dây chuyền vi sinh sẽ khiến lưu chất bị phân hủy trong các khe hở của van, làm nhiễm khuẩn toàn bộ hệ thống và gây thiệt hại nghiêm trọng về uy tín doanh nghiệp.

Ứng Dụng Thực Tế

Van Một Chiều Vi Sinh Được Sử Dụng Ở Đâu?

Nhờ khả năng ngăn dòng chảy ngược linh hoạt và đạt chuẩn an toàn vệ sinh thực phẩm, thiết bị này hiện diện ở hầu hết các công đoạn sản xuất sạch:

• Ngành chế biến sữa: Lắp trên các tuyến ống dẫn sữa tươi, kem, sữa chua để ngăn dòng sữa chảy ngược về bồn chứa khi tắt bơm.

• Sản xuất thực phẩm: Dùng trong hệ thống vận chuyển dầu ăn, nước sốt, siro, tương ớt và các chất lỏng có độ nhớt cao.

• Ngành bia & đồ uống: Xuất hiện trên dây chuyền chiết rót nước giải khát, thu hồi CO2, hệ thống nấu bia và phân phối nước tinh khiết.

• Công nghiệp dược phẩm: Lắp đặt trong hệ thống đường ống thực phẩm và dược phẩm sản xuất nước cất tiêm (WFI), dịch truyền, vắc xin và các dung dịch y tế khắt khe.

• Hệ thống CIP/SIP: Hỗ trợ điều tiết hóa chất tẩy rửa (axit, kiềm) và hơi nước tiệt trùng mà không làm thất thoát áp lực làm sạch.

Khi Nào Nên Sử Dụng Van Một Chiều Vi Sinh?

Doanh nghiệp nên trang bị dòng van một chiều thực phẩm này khi:

• Tuyến ống vận chuyển lưu chất tiêu dùng trực tiếp, ảnh hưởng đến sức khỏe con người.

• Quy trình sản xuất yêu cầu vệ sinh định kỳ bằng phương pháp xịt rửa hoặc hấp tiệt trùng (SIP).

• Cần ngăn hiện tượng pha trộn ngược giữa các mẻ sản phẩm khác nhau trên cùng một tuyến ống.

• Hệ thống ưu tiên sự linh hoạt, cần tháo van ra kiểm tra nhanh bằng tay mà không dùng đến cờ-lê, mỏ-lết.

Những Sai Lầm Thường Gặp Khi Chọn Van Một Chiều Vi Sinh

• Chỉ chọn theo kích thước DN: Chọn van DN50 nhưng không kiểm tra tiêu chuẩn ống (DIN, SMS hay ISO), dẫn đến việc đầu Clamp không vừa khớp với đường ống hiện hữu.

• Bỏ qua vật liệu gioăng: Chọn gioăng EPDM cho môi trường có chứa dầu mỡ thực phẩm nhiệt độ cao khiến gioăng bị trương nở, biến dạng và rò rỉ.

• Không tính toán áp suất mở van (Cracking Pressure): Lò xo quá cứng làm máy bơm bị quá tải khi mở van, hoặc lò xo quá yếu khiến van không thể đóng kín khi áp suất ngược nhỏ.

• Lắp ngược chiều dòng chảy: Không chú ý mũi tên chỉ hướng đúc trên thân van, khiến van chặn hoàn toàn lưu chất chảy qua.

• Không đánh giá khả năng CIP: Mua các loại van giá rẻ có quá nhiều khe hở nội bộ, làm hóa chất CIP không thể làm sạch hoàn toàn.

Hướng Dẫn & Checklist Lựa Chọn

Checklist Chọn Van Một Chiều Vi Sinh Phù Hợp

Trước khi quyết định đặt hàng, hãy rà soát kỹ 10 yếu tố kỹ thuật sau:

• Xác định đúng kích thước danh nghĩa (DN) và đường kính ngoài thực tế của ống.

• Chọn vật liệu thân van: Inox 304 (tiêu chuẩn) hay Inox 316L (chịu axit/hóa chất).

• Xác định chính xác đặc tính môi chất (độ nhớt, tính ăn mòn, có hạt rắn hay không).

• Xác định áp suất vận hành tối đa và áp suất mở van mong muốn.

• Xác định nhiệt độ làm việc thực tế (bao gồm cả nhiệt độ khi CIP/SIP).

• Chọn kiểu kết nối chuẩn: Tri-Clamp, hàn, hay ren vi sinh.

• Lựa chọn vật liệu gioăng tương thích (EPDM, Silicone, PTFE, FKM).

• Xác định van có cần đạt chứng chỉ 3-A, FDA hay EHEDG hay không.

• Kiểm tra hướng lắp đặt van (ngang hay đứng) để chọn van lò xo hay van đĩa.

• Đối chiếu mã sản phẩm kỹ lưỡng trên catalogue của nhà sản xuất.

Cách Lắp Đặt Van Một Chiều Vi Sinh Đúng Cách

Để thiết bị vận hành ổn định và kéo dài tuổi thọ gioăng, kỹ thuật viên cần thực hiện đúng các bước:

• Bước 1: Vệ sinh sạch sẽ bavia, bụi bẩn và phôi kim loại bên trong đường ống trước khi lắp.

• Bước 2: Quan sát mũi tên đúc nổi trên thân van để xác định đúng chiều dòng chảy thuận.

• Bước 3: Đặt gioăng làm kín vào vị trí khớp nối (đối với van Tri-Clamp hoặc ren), đảm bảo gioăng nằm phẳng, không bị vặn xoắn.

• Bước 4: Căn thẳng hàng tâm van với tâm đường ống, tiến hành siết cùm Clamp hoặc vặn khớp ren.

• Bước 5: Siết lực vừa đủ. Không siết quá mạnh làm biến dạng gioăng cao su, gây cản trở hành trình trượt của đĩa van.

• Bước 6: Mở máy bơm thử nghiệm, kiểm tra độ kín tại các điểm nối và quan sát khả năng chống chảy ngược của van.

Câu Hỏi Thường Gặp Về Check Valve Sanitary (FAQ)

1. Check valve sanitary là gì?

Là loại van một chiều vi sinh chuyên dùng cho các hệ thống yêu cầu độ sạch cao, cho phép lưu chất đi qua theo một hướng duy nhất và tự động ngăn dòng chảy ngược.

2. Van một chiều vi sinh thường làm bằng chất liệu inox nào?

Phổ biến nhất là inox 304 (cho thực phẩm, nước sạch) và inox 316L (cho dược phẩm, hóa chất, môi trường axit nhẹ).

3. Gioăng EPDM trong van vi sinh có dùng được cho dầu ăn không?

Không nên. Gioăng EPDM kháng nhiệt và hơi nước tốt nhưng kém bền với dầu mỡ thực phẩm. Trong trường hợp này, gioăng NBR, FKM hoặc PTFE là sự lựa chọn tối ưu hơn.

4. Van một chiều vi sinh dạng Tri-Clamp có ưu điểm gì?

Kiểu kết nối Tri-Clamp giúp người vận hành dễ dàng tháo rời van ra khỏi hệ thống bằng tay để vệ sinh, kiểm tra gioăng mà không cần cắt ống hay dùng công cụ tháo lắp phức tạp.

5. Làm sao chọn đúng check valve sanitary cho dây chuyền sản xuất?

Cần tổng hợp đủ các thông số: Kích thước ống -> Tiêu chuẩn kết nối -> Vật liệu thân & gioăng -> Áp suất & nhiệt độ vận hành -> Yêu cầu CIP/SIP.

Giải Pháp Tối Ưu An Toàn Cho Dây Chuyền Sản Xuất Vệ Sinh High-Clean

Trang bị check valve sanitary đạt chuẩn là khoản đầu tư thông minh giúp bảo vệ toàn bộ dây chuyền sản xuất khỏi nguy cơ nhiễm khuẩn chéo và hiện tượng va đập thủy lực. Lựa chọn đúng vật liệu, kiểu kết nối và thương hiệu uy tín sẽ giúp doanh nghiệp duy trì chất lượng thành phẩm ổn định và vận hành suôn sẻ.
