Van Xả Tràn DN100: Giải Pháp Bảo Vệ An Toàn Tối Ưu Cho Hệ Thống Lưu Chất

Trong thiết kế kỹ thuật hạ tầng cấp thoát nước và các nhà máy công nghiệp hiện đại, việc kiểm soát áp lực động và mức giới hạn chứa của lưu chất là nhiệm vụ sống còn. Khi xảy ra sự cố đột xuất như máy bơm tăng áp quá tải hoặc lượng nước đầu nguồn đổ về đột biến, nguy cơ vỡ đường ống hay nứt tràn bể chứa hoàn toàn có thể xảy ra. Để giải quyết triệt để nguy cơ này, các kỹ sư thường ứng dụng dòng thiết bị tự động cao cấp: van xả áp DN100. Đây được xem là tấm lá chắn bảo vệ vững chắc, giúp duy trì sự ổn định, cân bằng áp suất và ngăn ngừa mọi rủi ro tràn bờ cho hệ thống công trình.

Van Xả Tràn DN100 Là Gì?

Định nghĩa bản chất kỹ thuật

Van xả áp DN100 là thiết bị điều khiển dòng chảy tự động chuyên dụng, được lắp đặt để xả bớt một lượng lưu chất dư thừa ra ngoài khi mực nước hoặc áp suất trong hệ thống vượt quá các giới hạn cài đặt định mức. Thiết bị cơ điện này giúp bảo vệ toàn bộ cấu trúc hạ tầng phía sau khỏi tình trạng quá tải áp lực vật lý.

Ý nghĩa của ký hiệu DN100

Trong ngành cơ khí đường ống, ký hiệu kỹ thuật DN và thông số 100 được hiểu một cách chính xác như sau:

• Ký hiệu DN viết tắt của cụm từ Diameter Nominal, có nghĩa là đường kính danh nghĩa của thiết bị.

• Thông số DN100 tương đương với đường kính danh nghĩa lõi van khoảng 100 mm.

• Trong thực tế lắp đặt quy chuẩn quốc tế, dòng sản phẩm này thiết kế chuyên dụng để kết nối đồng bộ với hệ thống đường ống kích cỡ 4 inch (đường kính ngoài xấp xỉ 114 mm).

Vai trò cốt lõi của thiết bị trong hệ thống

Khi được tích hợp vào mạng lưới vận hành, van xả áp DN100 thực hiện bốn chức năng an toàn cốt lõi bao gồm bảo vệ toàn diện kết cấu các bể chứa lớn khỏi áp lực nước, tự động ngăn chặn hiện tượng tràn nước gây ngập lụt khu vực kỹ thuật, ổn định áp lực thủy động bên trong lòng ống dẫn và giảm thiểu tối đa các rủi ro vận hành hư hỏng cho cụm máy bơm.

Nguyên Lý Hoạt Động Của van xả áp DN100

Cơ chế hoạt động khống chế dòng chảy

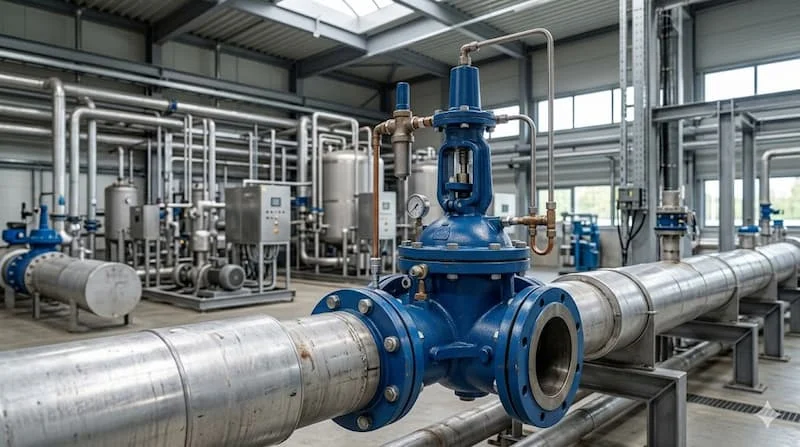

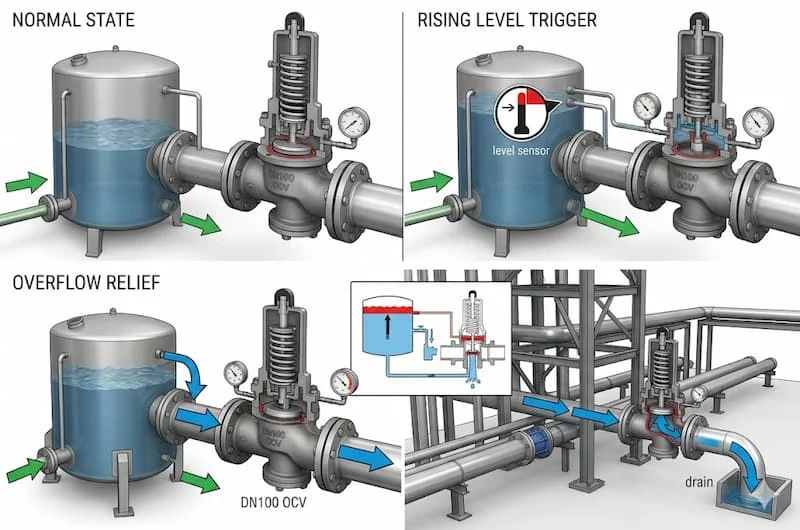

Nguyên lý hoạt động của dòng van này dựa trên sự cân bằng áp suất đối lưu hoặc lực đẩy cơ học. Khi hệ thống ở trạng thái vận hành bình thường, đĩa van luôn được giữ chặt ở vị trí đóng kín để giữ lưu chất.

Tuy nhiên, khi xuất hiện một trong hai kịch bản biến động hạ tầng:

• Mực nước trong bể chứa vượt quá ngưỡng chiều cao cho phép.

• Áp suất thủy tĩnh trong đường ống đột ngột tăng cao quá mức cài đặt của bộ điều áp.

Lúc này, cơ chế phản hồi tự động của van sẽ lập tức kích hoạt, tự động mở cửa xả chính để giải phóng nhanh chóng khối lượng lưu lượng dư thừa ra ngoài kênh thoát, từ đó đưa toàn bộ hệ thống trở về trạng thái áp lực an toàn lý tưởng.

Tại sao van có thể hoạt động hoàn toàn tự động?

Sự ưu việt của van xả áp DN100 nằm ở khả năng tự vận hành độc lập mà không cần sự can thiệp thủ công của con người. Điều này đạt được nhờ việc tích hợp ba cơ chế kỹ thuật tiên tiến: cơ chế phao cơ học truyền động lực bẩy, cơ chế màng điều khiển (Diaphragm) bằng vật liệu cao su đàn hồi siêu nhạy với chênh lệch áp suất, và hệ thống ống van pilot điều áp giúp dẫn hướng dòng chảy phụ trợ để đóng mở đĩa van chính.

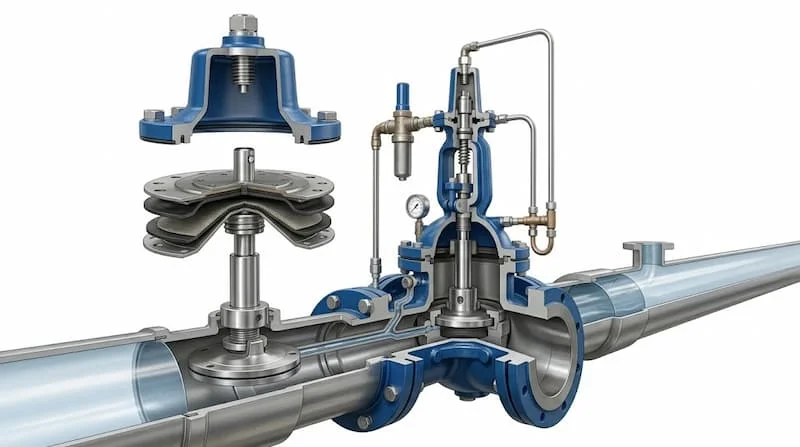

Cấu Tạo van xả áp DN100 Chi Tiết

Một bộ van xả áp DN100 tiêu chuẩn công nghiệp được lắp ráp từ bốn cụm cấu kiện chính xác có độ bền bỉ rất cao:

1. Thân Van (Body)

Đây là phần vỏ chịu lực chính chịu trách nhiệm kết nối trực tiếp vào mạng lưới đường ống dẫn. Tùy thuộc vào môi trường hóa lý của lưu chất, thân van sẽ được chế tạo từ các mác vật liệu đúc tiêu chuẩn: Chất liệu Gang cầu hoặc gang dẻo (phổ biến nhất cho nước sạch và hệ thống PCCC nhờ giá thành hợp lý), chất liệu Inox 304 hoặc Inox 316 (chuyên dụng cho môi trường có tính ăn mòn hóa chất cao hoặc đòi hỏi vệ sinh nghiêm ngặt).

2. Màng Van (Diaphragm)

Cấu kiện ngăn cách khoang áp suất trên và khoang dòng chảy bên dưới, đóng vai trò như một chiếc lò xo đàn hồi tự nhiên. Màng van thường được đúc từ chất liệu cao su EPDM chịu nhiệt tốt hoặc cao su NBR kháng dầu chống mài mòn, giúp van đóng kín khít tuyệt đối và phản ứng nhạy bén trước sự thay đổi áp lực nhỏ nhất.

3. Bộ Điều Khiển Pilot (Van Điều Áp Phụ Trợ)

Được ví như bộ não điều khiển của toàn bộ thiết bị. Cụm van pilot này cho phép các kỹ sư dễ dàng tinh chỉnh ngưỡng áp suất hoặc mức nước kích hoạt mong muốn thông qua việc siết hoặc nới lỏng ốc vít lò xo kỹ thuật.

4. Hệ Thống Phao Kiểm Soát (Nếu Có)

Đối với cấu hình xả tràn theo mực nước bể chứa, van sẽ được kết nối với một cụm phao cơ học hoặc phao điện. Khi nước dâng cao nâng phao lên, van pilot sẽ xả bớt nước trong khoang áp suất trên của màng van, khiến đĩa van chính lập tức nhấc lên để xả tràn.

Các Loại van xả áp DN100 Phổ Biến Hiện Nay

Để đáp ứng các kịch bản công nghệ khác nhau tại công trình, nhà sản xuất phân tách thành ba dòng sản phẩm đặc trưng:

Van xả tràn điều khiển bằng phao cơ học

Dòng van này hoạt động hoàn toàn dựa vào lực phao nổi định vị mực chất lỏng.

• Ưu điểm lớn nhất: Vận hành hoàn toàn tự động, tự cung tự cấp lực cơ học và không cần nguồn điện năng hay khí nén phụ trợ, đảm bảo an toàn tuyệt đối ngay cả khi nhà máy bị mất điện toàn phần.

Van xả tràn thủy lực chuyên dụng

Thiết bị ứng dụng chính áp lực của dòng nước chạy trong ống để điều khiển chu trình đóng mở thông qua cụm pilot điều áp.

• Ưu điểm nổi bật: Độ chính xác cực kỳ cao, khả năng giải phóng lưu lượng nước lớn một cách nhanh chóng, rất phù hợp cho các tuyến ống trục chính của đô thị.

Van xả tràn điều khiển bằng tín hiệu điện

Dòng van hiện đại sử dụng các dòng van điều khiển bằng motor điện hoặc van điện từ kết hợp với cảm biến đo mức liên tục.

• Ưu điểm vượt trội: Cho phép kết nối và truyền dữ liệu đồng bộ về hệ thống SCADA trung tâm, giúp các kỹ sư dễ dàng giám sát, điều khiển đóng ngắt từ xa thông qua màn hình máy tính phòng điều hành.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van

Khi tiến hành lập dự toán mua sắm vật tư, việc đối chiếu chính xác các thông số định mức là điều kiện bắt buộc để bảo đảm tính tương thích cơ khí:

• Kích thước định danh: DN100 tương đương với ống đường kính ngoài 114 mm, quy chuẩn hệ inch là 4 inch.

• Cấp áp suất làm việc (PN): Thể hiện giới hạn áp lực tối đa mà thân van chịu đựng được, bao gồm các cấp PN10, PN16 hoặc chịu siêu áp PN25.

• Nhiệt độ vận hành cho phép: Dao động phổ biến từ 0 độ C đến 80 độ C cho van gang đệm cao su và lên đến 120 độ C đối với thân inox màng silicon chịu nhiệt.

• Tiêu chuẩn kết nối mặt bích: Phải lựa chọn chính xác tiêu chuẩn chế tạo bích trùng khớp với đường ống sẵn có như bích JIS (Nhật Bản), bích BS (Anh Quốc) hoặc bích ANSI (Mỹ).

So Sánh van xả áp DN100 Và Các Kích Cỡ Khác

Để giúp bạn đưa ra quyết định lựa chọn size van tối ưu nhất cho thiết kế, dưới đây là bảng so sánh tương quan giữa ba kích cỡ phổ biến trong công nghiệp:

Tại sao kích cỡ DN100 lại được sử dụng nhiều nhất?

Trong thực tế thi công, van xả áp DN100 được mệnh danh là kích thước vàng. Bởi vì nó sở hữu năng lực giải phóng lưu lượng nước đủ lớn cho hầu hết các trạm bơm tầm trung và lớn, trong khi tổng trọng lượng thiết bị không quá nặng giúp quá trình thi công lắp đặt diễn ra dễ dàng. Thêm vào đó, mức giá thành đầu tư của size DN100 vô cùng hợp lý, mang lại hiệu quả kinh tế tối ưu cho vòng đời dự án.

Ứng Dụng van xả áp DN100 Trong Thực Tế

Nhờ sở hữu độ bền bỉ cơ khí vượt trội cùng tính năng bảo vệ an toàn nhạy bén, thiết bị này xuất hiện dày đặc tại nhiều hạng mục công trình lớn:

Ứng dụng van xả tràn DN100 tại bể chứa nước sinh hoạt

Lắp đặt tại bể chứa nước ngầm hoặc bồn nước mái của các tòa nhà chung cư, trung tâm thương mại và khu dân cư tập trung, giúp tự động xả bớt nước khi phao ngắt của bơm tổng gặp sự cố, chống ngập lụt tầng hầm kỹ thuật.

Nhà máy xử lý nước tập trung

Bố trí tại các bể điều hòa lượng nước đầu vào hoặc các bể lắng trung gian nhằm điều tiết mực chất lỏng ổn định, tránh hiện tượng quá tải dung tích bể khi có mưa lớn.

Các trạm bơm cấp nước và trục ống PCCC

Đóng vai trò là van an toàn xả áp lực dư thừa quay trở lại bể hút khi các vòi phun cứu hỏa đột ngột đóng lại, bảo vệ đường ống không bị xé rách do hiện tượng quá áp thủy động.

Hệ thống thủy lợi và điều tiết công nghiệp

Tích hợp vào các tuyến kênh dẫn nước, hồ chứa nhân tạo hoặc hệ thống nước làm mát tuần hoàn của các nhà máy công nghiệp nặng như luyện thép, chế biến chất lỏng.

Những Sai Lầm Thường Gặp Khi Chọn Mua Van Xả Tràn

Nếu không có sự tư vấn từ các kỹ sư chuyên ngành, việc chọn mua thiết bị rất dễ mắc phải 5 sai lầm nghiêm trọng sau:

• Chọn sai thông số áp suất làm việc định mức của hệ thống, dẫn đến việc van liên tục xả nước dù chưa tới ngưỡng nguy hiểm.

• Không tính toán kỹ lưu lượng xả đỉnh thực tế của máy bơm dẫn đến việc chọn kích cỡ van quá nhỏ không xả kịp nước.

• Lựa chọn vật liệu cấu tạo thân van không phù hợp, ví dụ dùng thân gang thông thường cho môi trường nước nhiễm mặn gây rỉ sét mục nát thối rữa van.

• Lắp đặt ngược hướng dòng chảy của lưu chất (ngược chiều mũi tên đúc nổi), khiến van bị mất hoàn toàn chức năng tự động mở.

• Bỏ qua hoàn toàn công tác bảo trì, bảo dưỡng màng van định kỳ, khiến cặn bẩn bám cứng làm kẹt lõi van.

Hướng Dẫn Lựa Chọn Van Xả Tràn DN100 Phù Hợp Với 8 Bước

Để đảm bảo hệ thống an toàn vận hành tuyệt đối và tối ưu ngân sách chi tiêu, hãy áp dụng quy trình kiểm tra 8 bước nghiêm ngặt sau:

• Bước 1: Xác định rõ ràng mục đích lắp đặt là xả tràn theo mực nước bể hay xả áp bảo vệ đường ống.

• Bước 2: Đánh giá lưu lượng xả cực đại yêu cầu dựa trên công suất đẩy của cụm máy bơm tổng phía trước.

• Bước 3: Kiểm tra áp suất vận hành bình thường và áp suất đỉnh của mạng lưới đường ống dẫn.

• Bước 4: Xác định nhiệt độ thực tế của lưu chất để lựa chọn màng van cao su thích hợp.

• Bước 5: Lựa chọn vật liệu cấu tạo thân van (Gang cầu cho kinh tế, hoặc Inox cao cấp cho môi trường ăn mòn).

• Bước 6: Kiểm tra tiêu chuẩn kỹ thuật của mặt bích đường ống (JIS, BS hay ANSI) để bảo đảm lắp ráp vừa vặn.

• Bước 7: Đánh giá điều kiện môi trường lắp đặt trong nhà có mái che hay chôn ngầm, ngoài trời chịu mưa nắng.

• Bước 8: Kiểm tra đầy đủ bộ chứng từ chứng nhận xuất xứ CO, chứng nhận chất lượng CQ và các điều khoản bảo hành của nhà phân phối.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Hệ Thống Van Xả Tràn

Trong quá trình thi công lắp đặt

• Phải đặt van đúng hướng dòng chảy, trùng khít với mũi tên hướng dẫn được đúc nổi trên vỏ thân van.

• Luôn đảm bảo một khoảng không gian trống xung quanh van tối thiểu từ 30 đến 50 cm để tạo điều kiện thuận lợi cho kỹ sư thực hiện công tác bảo trì sau này.

Trong quá trình vận hành hệ thống

• Thường xuyên kiểm tra tình trạng của van pilot phụ trợ, đảm bảo đường ống dẫn nhỏ không bị tắc nghẽn bởi rác cát.

• Theo dõi sát sao các chỉ số hiển thị trên đồng hồ đo áp suất trước và sau van để phát hiện sớm các dấu hiệu bất thường.

Trong công tác bảo trì định kỳ

• Định kỳ từ 6 đến 12 tháng, bắt buộc phải tháo nắp chụp trên để vệ sinh sạch sẽ màng van cao su, loại bỏ các mảng bám cặn vôi.

• Kiểm tra độ đàn hồi của gioăng làm kín, nếu phát hiện cao su bị lão hóa hoặc nứt nẻ phải tiến hành thay thế ngay lập tức để chống rò rỉ nước.

FAQ - Câu Hỏi Thường Gặp Về Van Xả Tràn DN100

Van xả tràn DN100 thực chất là gì và cơ chế hoạt động của nó ra sao?

Van xả tràn DN100 là thiết bị bảo vệ an toàn cho đường ống kích cỡ 4 inch, vận hành tự động bằng thủy lực hoặc phao để xả lượng nước dư thừa ra ngoài khi áp suất hoặc mực nước vượt ngưỡng cài đặt an toàn.

Thông số kích thước định danh DN100 quy đổi ra đơn vị inch là bao nhiêu?

Theo quy chuẩn đổi kích thước ngành nước, thông số danh nghĩa DN100 sẽ tương đương với kích thước ống tiêu chuẩn 4 inch của hệ inch.

Dòng thiết bị van xả tràn DN100 này thích hợp lắp đặt cho những hệ thống nào?

Thiết bị này cực kỳ phù hợp cho các mạng lưới cấp thoát nước đô thị, bể chứa chung cư cao tầng, trạm bơm tăng áp, hệ thống thủy lợi và các đường ống tuần hoàn nước mát của nhà máy sản xuất.

Giữa hai tùy chọn vật liệu thân van bằng gang và bằng inox thì nên chọn loại nào?

Nếu bạn dùng cho môi trường nước sạch thông thường hoặc hệ thống cứu hỏa PCCC, nên chọn thân gang để tiết kiệm chi phí; còn nếu môi trường là hóa chất, nước thải chứa axit hoặc nước biển, bắt buộc phải chọn thân inox để chống ăn mòn.

Chu kỳ thời gian bao lâu thì các kỹ sư cần tiến hành bảo trì van một lần?

Để thiết bị luôn sẵn sàng hoạt động với độ chính xác cao nhất, bạn nên lên kế hoạch kiểm tra, bảo trì màng van và bộ pilot định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào chất lượng nguồn nước.

Kết Luận: Có Nên Sử Dụng Van Xả Tràn DN100 Cho Hệ Thống Của Bạn?

Tóm lại, đóng vai trò là chốt chặn an toàn không thể thay thế trong các thiết kế hạ tầng chất lỏng, van xả tràn DN100 chính là giải pháp hoàn hảo giúp kiểm soát mực nước tự động, bảo vệ toàn diện các thiết bị đắt tiền và ổn định áp suất đường ống hiệu quả. Việc thấu hiểu sâu sắc bản chất cấu tạo van xả tràn DN100, tính toán chuẩn xác lưu lượng và ứng dụng đúng vào từng ứng dụng van xả tràn DN100 thực tế sẽ giúp các chủ đầu tư loại bỏ hoàn toàn nguy cơ sự cố bục vỡ, tối ưu hóa hiệu suất vận hành và bảo toàn nguồn ngân sách dài hạn cho công trình.
