1 2 Gate Valve Dimensions: Hướng Dẫn Kích Thước Bản Vẽ Chuẩn Xác Cho Kỹ Sư

Trong việc thiết kế và thi công hệ thống cơ điện, việc lựa chọn chính xác các dòng thiết bị khống chế dòng chảy là khâu then chốt quyết định đến tính đồng bộ của toàn bộ công trình. Một trong những dòng van phổ biến nhất ở các phân đoạn ống nhánh chính là van cổng kích cỡ nhỏ. Tuy nhiên, khi tìm kiếm và đối chiếu thông tin kỹ thuật, các kỹ sư thường gặp khó khăn do sự không nhất quán giữa các tiêu chuẩn quốc tế. Việc nắm rõ bộ thông số 1 2 gate valve dimensions không chỉ là yêu cầu bắt buộc trên bản vẽ kỹ thuật mà còn giúp tối ưu hóa chi phí vật tư, đảm bảo tiến độ lắp đặt và hạn chế tối đa các lỗi va chạm không gian tại hiện trường công trình.

Vì Sao Cần Quan Tâm Đến 1 2 gate valve dimensions?

Kịch bản kỹ thuật thực tế tại công trường của 1 2 gate valve dimensions

Trong các hoạt động thi công thực tế như thay thế van cũ bị rò rỉ, thiết kế hệ thống đường ống cơ điện mới hoặc mua sắm vật tư cho các dự án xây dựng, một thói quen phổ biến nhưng sai lầm của nhiều người là chỉ chú ý đến thông số định danh 1/2 inch.

Người thu mua thường bỏ qua các thông số hình học thực tế vô cùng quan trọng như:

• Chiều dài tổng thể từ đầu này sang đầu kia của thân van.

• Chiều cao hành trình khi trục van nhô lên hết cỡ.

• Kích thước chi tiết của bước ren hoặc độ dày mặt bích kết nối.

Hậu quả của việc thiếu kiểm tra thông số hình học

Sự chủ quan này dẫn đến những sai sót rất nghiêm trọng khi lắp đặt. Van mới mua về có thể có chiều dài thân ngắn hơn hoặc dài hơn khoảng trống có sẵn trên đường ống cũ, khiến thợ thi công phải cắt hàn, chỉnh sửa lại toàn bộ hệ thống ống dẫn, làm phát sinh thêm chi phí nhân công và chậm tiến độ bàn giao công trình.

1/2 Gate Valve Là Gì?

Định nghĩa bản chất kỹ thuật

1/2 Gate Valve là dòng van cổng có kích thước đường kính danh nghĩa quy ước là 1/2 inch. Thiết bị cơ khí này được thiết kế chuyên dụng cho nhiệm vụ đóng kín tuyệt đối hoặc mở thông suốt hoàn toàn dòng lưu chất trong các hệ thống đường ống dẫn nước, khí nén, hoặc các chất lỏng công nghiệp tầm trung.

Quy đổi kích thước tiêu chuẩn ngành nước

Để đảm bảo tính đồng bộ khi bóc tách khối lượng vật tư, bạn cần nắm vững bảng quy đổi kích thước tiêu chuẩn kỹ thuật dưới đây:

Các đặc điểm vận hành cốt lõi của thiết bị

• Phương thức chuyển động: Vận hành cơ học bằng cách đóng mở thông qua tay quay vô lăng tròn xoay nhiều vòng quanh trục ren tịnh tiến.

• Tổn thất áp suất cực thấp: Khi mở hoàn toàn, đĩa van nhấc ra khỏi lòng ống, dòng chảy đi thẳng tắp mà không gặp bất kỳ vật cản nào.

• Giới hạn công nghệ: Hoàn toàn không phù hợp cho nhiệm vụ điều tiết lưu lượng vì dòng dòng chảy xiết sẽ làm mài mòn, cong vênh cánh van.

Kích Thước Danh Nghĩa Và Kích Thước Thực Tế Khác Nhau Như Thế Nào?

Một khái niệm cốt lõi trong gate valve size guide mà mọi kỹ sư cần phân biệt rõ ràng chính là sự khác nhau giữa kích thước định danh và thông số đo đạc vật lý thực tế.

Khái niệm kích thước danh nghĩa

Thông số 1/2 inch hay DN15 hoàn toàn chỉ là kích thước quy ước mang tính định danh để phân loại các nhóm ống và phụ kiện kết nối với nhau, nó không đại diện cho bất kỳ kích thước đo vật lý thực tế nào của thân van.

Khái niệm kích thước thực tế

Đây là các số đo hình học chính xác bằng milimét được quy định trong tài liệu kỹ thuật của nhà sản xuất, bao gồm chiều dài phủ bì của van, chiều cao tổng thể tính từ đáy thân van lên đến đỉnh tay quay, đường kính ngoài của vô lăng điều khiển, và kích thước chi tiết của các đầu nối ren hoặc mặt bích.

Tại sao việc đối chiếu kích thước thực tế lại quan trọng?

Việc nắm chắc các số đo vật lý thực tế giúp các kỹ sư thiết kế bố trí khoảng cách ống chính xác trên phần mềm 3D, đảm bảo khi mang van ra công trường là lắp đặt vừa vặn ngay lập tức, không phải tốn thời gian căn chỉnh hay sửa chữa đường ống.

Bảng 1 2 Gate Valve Dimensions Theo Tiêu Chuẩn Phổ Biến

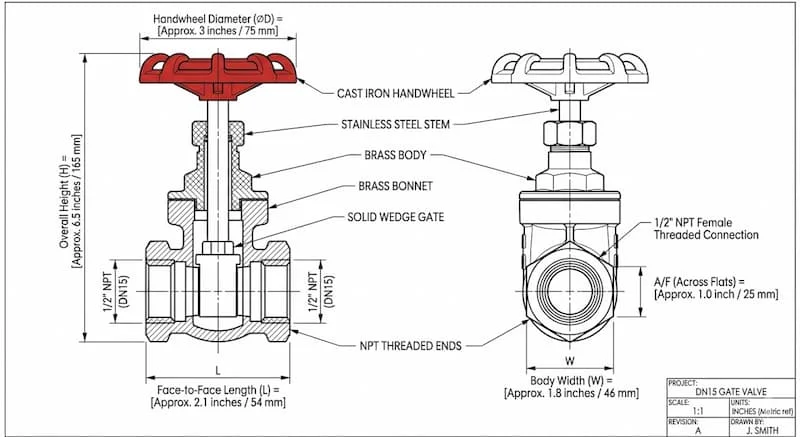

Tùy thuộc vào phương thức liên kết với đường ống, thông số cấu trúc hình học của thiết bị sẽ có sự phân tách rất lớn theo bảng 1/2 gate valve dimensions chart dưới đây:

1. Van Cổng Nối Ren 1/2 Inch (DN15)

2. Van Cổng Mặt Bích 1/2 Inch (DN15)

Lưu ý kỹ thuật quan trọng: Các thông số hình học cụ thể trên hoàn toàn có thể thay đổi, co giãn tùy thuộc vào thương hiệu quốc gia của nhà sản xuất, tiêu chuẩn công nghiệp áp dụng và cấp áp suất làm việc định mức của van.

Các Loại 1/2 Gate Valve Phổ Biến Trên Thị Trường

Dựa vào vật liệu đúc và môi trường ứng dụng thực tế, phân khúc van cỡ nhỏ này được chia thành các dòng sản phẩm đặc trưng:

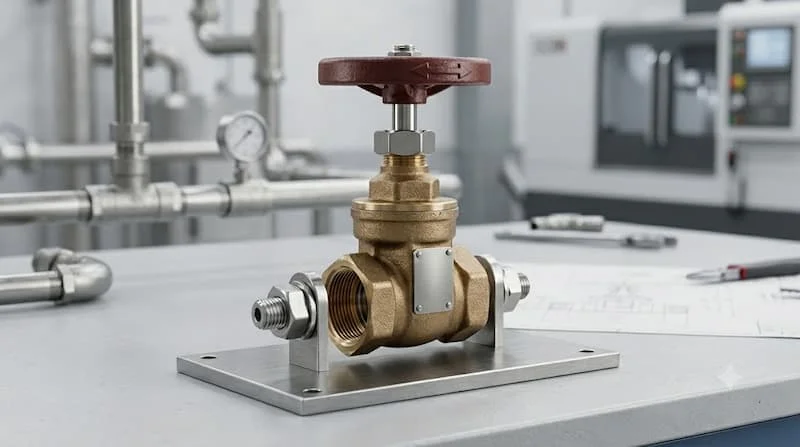

Van cổng chất liệu đồng 1/2 inch

• Đặc điểm nổi bật: Giá thành đầu tư rất thấp, trọng lượng nhẹ, kết cấu ren trong tinh xảo và cực kỳ dễ dàng lắp đặt bằng các dụng cụ cầm tay phổ thông. Thích hợp cho các công trình dân dụng thông thường.

Van cổng chất liệu inox 1/2 inch

• Đặc điểm nổi bật: Chế tạo từ các mác thép cao cấp như inox 304 hoặc inox 316 mang lại khả năng chống ăn mòn hóa học xuất sắc, bề mặt sáng bóng không bị hoen rỉ và có tuổi thọ vận hành cơ học cực kỳ bền bỉ.

Van cổng chất liệu gang

Dòng sản phẩm này hầu như rất ít khi được các hãng sản xuất ở kích thước DN15 nhỏ như vậy. Do đặc tính của chất liệu gang đúc giòn và dày, người ta thường chỉ ứng dụng gang cho các kích cỡ lớn từ DN50 trở lên để tối ưu tính chịu lực.

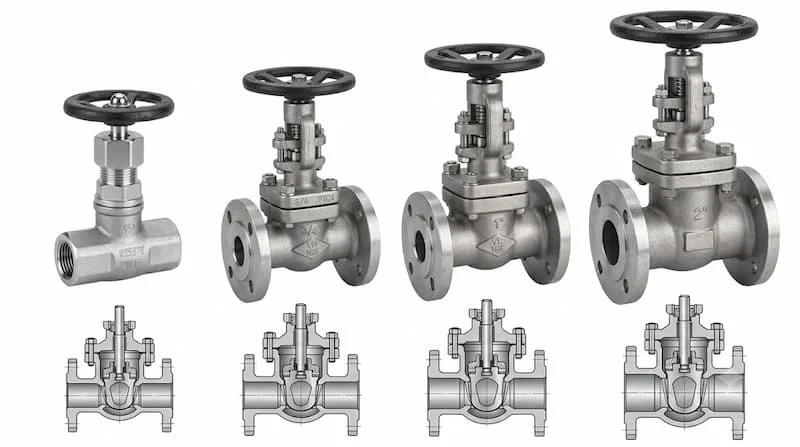

So Sánh Kích Thước Van Cổng 1/2 Inch Với Các Size Lân Cận

Để giúp bạn hình dung rõ ràng sự tăng tiến về không gian lắp đặt, dưới đây là bảng đối chiếu thông số tổng quan của nhóm van cỡ nhỏ trong hệ thống gate valve DN15 dimensions:

Khi nào hệ thống công trình nên ưu tiên lựa chọn size 1/2 inch?

Kích thước van DN15 là giải pháp hoàn hảo để triển khai cho các hạ tầng cấp nước sinh hoạt gia đình, các đường ống nhánh phân phối nước đến từng phòng chức năng, hoặc lắp đặt trực tiếp trước đầu cấp của các thiết bị vệ sinh như bình nóng lạnh, máy giặt, vòi chậu rửa.

Tại Sao Kích Thước Van Có Thể Khác Nhau Giữa Các Hãng?

Rất nhiều kỹ sư thắc mắc tại sao cùng là van cổng DN15 nhưng sản phẩm của hãng này lại dài hơn hãng khác vài milimét. Nguyên nhân xuất phát từ ba yếu tố cốt lõi:

• Ý đồ thiết kế bản quyền: Mỗi nhà sản xuất sở hữu một khuôn đúc và công nghệ chế tạo độ dày vách thân van riêng biệt để tối ưu hóa thủy động lực học.

• Tiêu chuẩn kỹ thuật quốc gia: Van chế tạo theo chuẩn JIS của Nhật Bản sẽ có cấu trúc chiều dài bích khác với van chế tạo theo chuẩn ANSI của Mỹ hoặc chuẩn BS của Anh Quốc.

• Cấp áp suất PN khác nhau: Van thiết kế chịu áp lực cao PN25 hoặc PN40 đòi hỏi phần vỏ thân van phải đúc dày hơn và mặt bích to hơn rất nhiều so với dòng van phổ thông cấp PN16.

Ứng Dụng Thực Tế Của 1/2 Gate Valve

Sở hữu kích thước nhỏ gọn cùng năng lực đóng ngắt dòng lưu chất tin cậy, thiết bị này xuất hiện phổ biến trong nhiều hạ tầng kỹ thuật:

• Hạ tầng nước dân dụng gia đình: Nằm ở các vị trí khóa nhánh tầng biệt thự, đường ống cấp cho máy nước nóng năng lượng mặt trời.

• Hệ thống điều hòa không khí HVAC: Lắp đặt tại các đường ống phụ trợ dẫn nước ngưng hoặc nước làm mát của hệ thống chiller tầm trung.

• Ngành công nghiệp nhẹ: Ứng dụng trong các đường ống phân phối khí nén áp lực thấp, đường dẫn hóa chất nhẹ trong các xưởng may mặc, dệt nhuộm.

• Nhà máy chế biến thực phẩm: Sử dụng dòng van inox 1/2 inch để đóng ngắt các đường cấp nước sạch tinh khiết phục vụ công đoạn pha chế.

Những Sai Lầm Thường Gặp Khi Chọn Kích Thước Van

Việc chủ quan khi duyệt bản vẽ vật tư rất dễ dẫn đến 5 sai lầm kỹ thuật nghiêm trọng dưới đây:

• Sai lầm 1: Nhầm lẫn tai hại giữa thông số đường kính danh nghĩa DN15 với số đo đường kính ngoài thực tế của ống nhựa hoặc ống kim loại.

• Sai lầm 2: Không kiểm tra kỹ tiêu chuẩn ren là ren NPT hay ren nối thẳng G, dẫn đến việc không thể vặn khít van vào măng sông đường ống.

• Sai lầm 3: Không đo đạc kỹ khoảng trống không gian phía trên thân van, khiến khi xoay tay quay mở hết hành trình thì vô lăng bị kẹt vào trần bê tông hoặc vách tường.

• Sai lầm 4: Chọn sai vật liệu chế tạo van, ví dụ dùng van đồng cho môi trường chứa lưu chất có tính axit nhẹ khiến van bị ăn mòn rỗ thân.

• Sai lầm 5: Lười đối chiếu thông số hình học trực tiếp từ cuốn catalogue bản cập nhật mới nhất của chính nhà sản xuất thiết bị.

Checklist Chọn 1/2 Gate Valve Đúng Kích Thước Bản Vẽ Với 6 Bước

Để quá trình chọn lựa vật tư luôn đạt độ chính xác kỹ thuật tuyệt đối, quý khách hàng hãy áp dụng bảng checklist 6 bước tiêu chuẩn sau:

• Bước 1: Xác định chính xác kích thước đường kính ngoài và độ dày vách của đường ống dẫn thực tế tại công trình.

• Bước 2: Kiểm tra bảng quy đổi để tìm ra cấp đường kính danh nghĩa DN tương ứng (Đối với ống phi 21 mm thì chọn van DN15).

• Bước 3: Xác định rõ ràng kiểu kết nối cơ học của hệ thống là nối ren trong, ren ngoài hay nối kết cấu mặt bích.

• Bước 4: Kiểm tra áp suất làm việc định mức đỉnh của trạm bơm để chọn cấp áp suất van phù hợp (PN10, PN16 hay PN25).

• Bước 5: Đo đạc khoảng trống không gian thực tế tại vị trí lắp van bao gồm cả chiều dài dọc trục ống và chiều cao khoảng không vận hành tay quay.

• Bước 6: Mở tài liệu catalogue kỹ thuật của hãng sản xuất để đối chiếu chính xác các thông số số đo hình học trước khi quyết định ký đơn đặt hàng.

Những Lưu Ý Quan Trọng Khi Lắp Đặt Van Cổng Cỡ Nhỏ

• Khi vặn ren kết nối, tuyệt đối không dùng lực siết quá mức hoặc dùng kìm chết cưỡng ép, vì việc này sẽ làm cháy ren, nứt vỡ cổ van đồng.

• Phải đảm bảo chừa ra một khoảng không gian trống thông thoáng xung quanh vị trí van để bàn tay người vận hành có thể dễ dàng ôm khít và xoay vô lăng tay quay một cách tự nhiên.

• Luôn tiến hành thử áp lực và kiểm tra rò rỉ tại các mối nối ren ngay sau khi hoàn thành công tác lắp đặt để khắc phục kịp thời các điểm hở băng tan.

FAQ - Câu Hỏi Thường Gặp Về 1 2 Gate Valve Dimensions

Dòng sản phẩm 1/2 gate valve sẽ tương đương với cấp đường kính danh nghĩa DN bao nhiêu?

Theo quy chuẩn quy đổi kích thước ngành nước quốc tế, thông số 1/2 inch sẽ tương đương hoàn toàn với cấp đường kính danh nghĩa ký hiệu là DN15.

Kích thước chiều dài thực tế của một chiếc van cổng 1/2 inch nối ren là bao nhiêu milimét?

Tùy thuộc vào thiết kế riêng của từng hãng sản xuất, tuy nhiên số đo chiều dài tổng thể (L) của dòng van ren cỡ nhỏ này thường dao động ổn định trong khoảng từ 45 mm đến 55 mm.

Van cổng kích cỡ 1/2 inch phù hợp lắp đặt cho những hệ thống hạ tầng nào?

Thiết bị này cực kỳ phù hợp cho các mạng lưới cấp nước sạch sinh hoạt hộ gia đình, hệ thống đường ống phụ trợ HVAC, đường dẫn khí nén nhà xưởng và các trục ống nhánh phân phối chất lỏng công nghiệp nhẹ.

Trên thị trường hiện nay dòng van cổng cỡ nhỏ 1/2 inch có tùy chọn vật liệu inox không?

Hoàn toàn có. Các nhà sản xuất luôn cung cấp sẵn các phiên bản van cổng inox 304 và inox 316 cao cấp chịu ăn mòn và chịu nhiệt độ áp lực rất tốt cho các môi trường đặc thù.

Thông số kích thước hình học có hoàn toàn giống nhau giữa các thương hiệu van không?

Không hoàn toàn giống nhau. Mỗi thương hiệu của Nhật, Hàn hay Đài Loan sẽ có dung sai bản vẽ thiết kế đúc riêng, do đó bạn bắt buộc phải tham khảo trực tiếp cuốn catalogue kỹ thuật của hãng đó trước khi thi công.

Kết Luận: Làm Thế Nào Để Chọn Đúng 1 2 Gate Valve Dimensions?

Tóm lại, việc tối ưu hóa thiết kế hệ thống cơ điện đòi hỏi sự tỉ mỉ từ những chi tiết nhỏ nhất. Khi lựa chọn van cổng 1 2 gate valve dimensions cho công trình, các kỹ sư không nên chỉ quan tâm đơn thuần đến thông số định danh DN15, mà bắt buộc phải xem xét tổng hòa các chỉ số vật lý thực tế bao gồm chiều dài thân van, chiều cao tổng thể hành trình trục, kiểu bước ren kết nối và cấp áp suất làm việc định mức. Việc thấu hiểu bản chất bản vẽ thông qua các phân tích 1/2 gate valve dimensions, tra cứu chuẩn xác bảng số liệu 1/2 gate valve dimensions chart và ứng dụng đúng gate valve size guide sẽ giúp quá trình thi công tại công trường diễn ra vô cùng thuận lợi, loại bỏ hoàn toàn các chi phí sửa chữa phát sinh và bảo đảm tính thẩm mỹ, an toàn cao nhất cho toàn bộ hệ thống đường ống của dự án.
