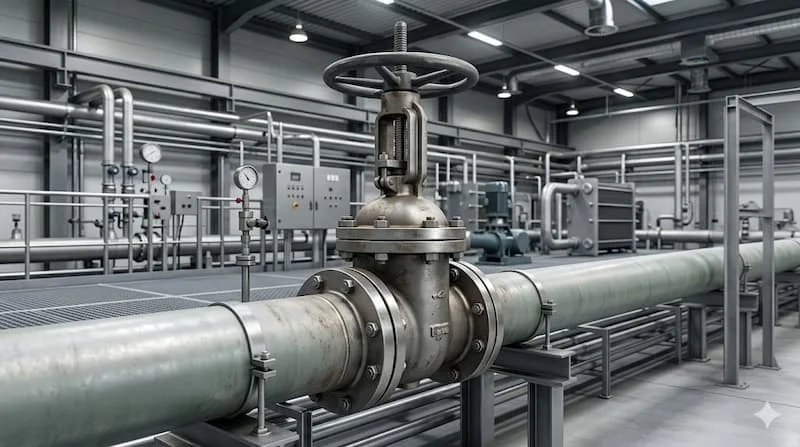

Gate Valves: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp Hiện Đại

Trong thiết kế kỹ thuật của các công trình và nhà máy sản xuất, việc đảm bảo lưu lượng lưu chất luân chuyển ổn định là bài toán then chốt quyết định hiệu suất toàn hệ thống. Tại các phân khúc đường ống trục lớn, nơi dòng chảy cần được giải phóng tối đa hoặc chặn đứng hoàn toàn, người ta cần đến một giải pháp cơ khí có khả năng chịu lực vượt trội và triệt tiêu lực cản thủy động. Đó là lý do tại sao dòng sản phẩm gate valve luôn là sự lựa chọn hàng đầu của các kỹ sư vận hành khi xây dựng hạ tầng kỹ thuật bền vững.

Vì Sao Gate Valves Được Sử Dụng Rộng Rãi Trong Công Nghiệp?

Những kịch bản thực tế tại công trình

Trong thực tế vận hành các mạng lưới hạ tầng như hệ thống cấp nước sạch đô thị, nhà máy xử lý nước thải công nghiệp, hệ thống điều hòa không khí trung tâm HVAC, mạng lưới đường ống PCCC và các tuyến ống công nghiệp nặng, việc đóng ngắt hoàn toàn dòng lưu chất là yêu cầu bắt buộc khi cần bảo trì hoặc cô lập sự cố.

Hậu quả của việc ứng dụng sai chủng loại van

Nếu người thiết kế lựa chọn sai loại van không phù hợp cho nhiệm vụ đóng mở hoàn toàn, hệ thống sẽ phải đối mặt với những rủi ro kỹ thuật nghiêm trọng:

• Tổn thất áp suất tăng vọt do lòng van có vật cản, làm giảm hiệu suất đẩy của máy bơm.

• Hiện tượng rò rỉ lưu chất ra môi trường bên ngoài do cơ cấu làm kín bị mài mòn không đều.

• Sụt giảm nghiêm trọng tuổi thọ hệ thống, gây tốn kém hàng trăm triệu đồng chi phí sửa chữa.

Để giải quyết triệt để các nguy cơ trên, gate valve được xem là một trong những giải pháp phổ biến, kinh tế và an toàn nhất cho nhiệm vụ này.

Gate Valves Là Gì?

Định nghĩa bản chất kỹ thuật

gate valve hay còn được gọi rộng rãi với thuật ngữ thuần Việt là van cổng, là một dòng van công nghiệp đặc trưng vận hành bằng cách điều khiển một đĩa chắn phẳng hoặc đĩa hình chêm di chuyển tịnh tiến lên xuống. Khối đĩa này chuyển động vuông góc với hướng dòng chảy của lưu chất trong đường ống để thực hiện chu trình đóng kín tuyệt đối hoặc mở thông suốt hoàn toàn.

Những đặc điểm nổi bật tạo nên ưu thế

• Khả năng đóng mở hoàn toàn: Khi mở, đĩa van được nâng lên hoàn toàn khỏi lòng ống, không gây cản trở dòng lưu chất.

• Tổn thất áp suất thấp: Dòng chảy đi thẳng qua van như một đoạn ống thông thường, lực ma sát thủy lực bằng không.

• Phù hợp đường kính lớn: Kết cấu cơ khí cực kỳ vững chãi, cho phép chế tạo các kích thước siêu lớn.

• Tuổi thọ vận hành rất cao: Ít bị mài mòn bởi dòng chảy khi ở trạng thái mở hoàn toàn.

Nguyên lý hoạt động cơ bản

Quy trình vận hành của thiết bị diễn ra rất trực quan và logic. Khi người vận hành xoay tay quay vô lăng hoặc kích hoạt bộ truyền động (điện hoặc khí nén), lực momen xoắn sẽ tác động trực tiếp vào trục van. Trục van này có các rãnh ren kỹ thuật sẽ chuyển chuyển động quay thành chuyển động tịnh tiến, từ đó nâng đĩa van lên cao hoặc hạ cửa van xuống thấp. Kết quả là dòng chảy được mở ra hoàn toàn hoặc bị chặn đứng một cách dứt khoát.

Bản chất hoạt động cốt lõi cần lưu ý

Một quy tắc bất di bất dịch trong ngành cơ khí lưu chất là gate valve không được thiết kế để điều tiết lưu lượng (không được dùng ở trạng thái mở một nửa, mở ba phần tư).

Lý do là vì khi đĩa van nằm lơ lửng giữa dòng chảy, áp lực động rất lớn của dòng nước sẽ va đập liên tục vào cạnh dưới của đĩa van, gây ra hiện tượng rung động mạnh và tiếng ồn lớn. Quá trình này diễn ra lâu ngày sẽ làm mài mòn vẹt đĩa van, làm cong trục và gây hư hỏng hoàn toàn chức năng làm kín của thiết bị.

Cấu Tạo Của gate valve

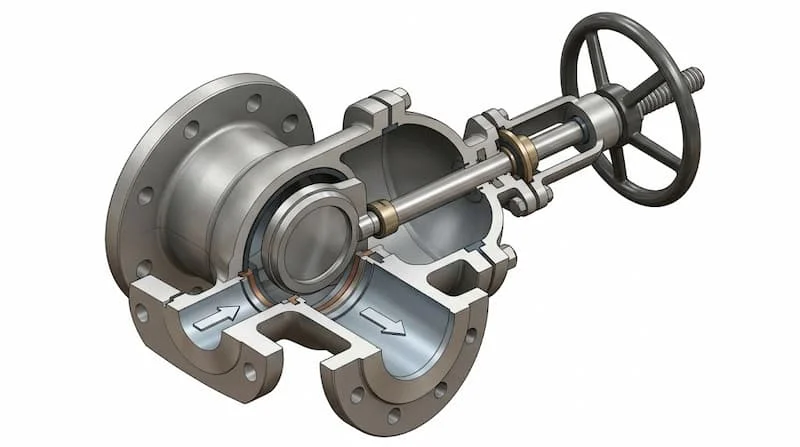

Một bộ van cổng hoàn chỉnh được lắp ráp từ bốn cụm bộ phận cơ khí chính xác có mối liên kết chặt chẽ với nhau:

1. Thân Van (Body)

Là phần vỏ chịu lực chính bảo vệ các chi tiết bên trong và liên kết trực tiếp với đường ống. Tùy theo môi trường, thân van được đúc từ nhiều vật liệu khác nhau: Chất liệu Gang (chi phí thấp cho nước sạch), chất liệu Đồng (cho ống nhỏ dân dụng), chất liệu Thép carbon (cho hơi nóng áp lực cao) và chất liệu Inox (chống ăn mòn hóa chất).

2. Đĩa Van (Gate)

Bộ phận trực tiếp chặn dòng chảy, được chia thành hai cấu trúc chính:

• Wedge Gate (Đĩa chêm hình nêm): Đĩa van có hình chữ V để khớp chặt vào ghế van, tạo độ kín khít cao khi chịu áp suất lớn từ một phía.

• Parallel Gate (Đĩa song song): Hai mặt đĩa phẳng song song với nhau, thường dùng cho hệ thống có áp suất biến đổi nhẹ.

3. Trục Van (Stem)

Thanh kim loại chịu lực truyền động từ tay quay xuống đĩa van, được phân loại theo hành trình:

• Rising Stem (Trục nổi): Khi mở van, trục van sẽ trồi lên cao hướng ra ngoài thân van, giúp người vận hành dễ dàng quan sát trạng thái đóng mở bằng mắt thường.

• Non-Rising Stem (Trục chìm): Khi mở van, trục chỉ quay tại chỗ và đĩa van chạy dọc theo ren trục để đi lên. Kết cấu này giúp van không thay đổi chiều cao khi vận hành.

4. Bộ Phận Làm Kín (Gasket và Seat)

Các vòng đệm nằm ở vị trí tiếp xúc giữa đĩa van và thân van nhằm ngăn nước rò rỉ. Vật liệu làm kín có thể bằng cao su mềm như EPDM, NBR cho nước lạnh; chất liệu nhựa PTFE chịu hóa chất hoặc đệm kim loại áp lực cao bằng đồng, inox.

Các Loại gate valve Phổ Biến Trên Thị Trường

Để đáp ứng tối đa tính đa dạng của các công trình công nghiệp, nhà sản xuất đã chia thiết bị thành các dòng chuyên dụng sau:

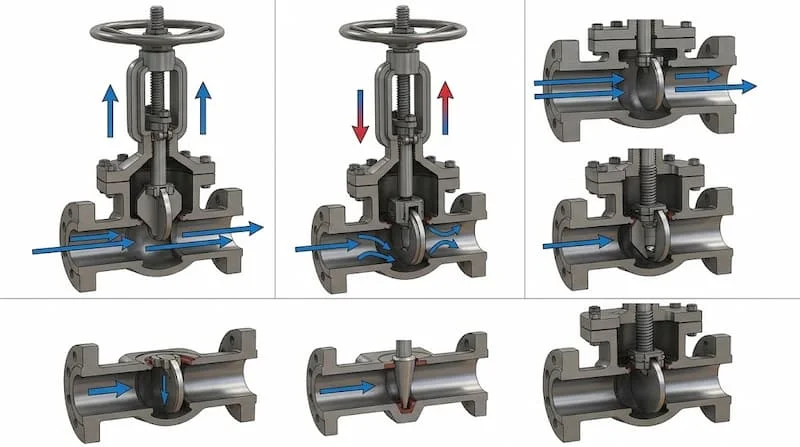

Rising Stem Gate Valve (Van cổng trục nổi)

• Ưu điểm: Phần trục van nhô lên cao khi mở giúp kỹ sư bảo trì nhìn từ xa là biết ngay van đang đóng hay mở, rất thuận tiện cho việc kiểm tra nhanh hệ thống.

• Nhược điểm: Đòi hỏi không gian khoảng trống phía trên van cực kỳ lớn để trục có thể nhô lên hết hành trình.

Non-Rising Stem Gate Valve (Van cổng trục chìm)

• Ưu điểm: Tiết kiệm tối đa chiều cao lắp đặt vì tổng chiều cao của van luôn giữ nguyên dù ở trạng thái đóng hay mở.

• Ứng dụng: Giải pháp hoàn hảo cho các không gian chật hẹp, các đường ống chôn chìm ngầm dưới lòng đất hoặc lắp trong các hố van chật hẹp.

Solid Wedge Gate Valve (Van đĩa chêm đặc)

Dòng van sử dụng một khối chêm cứng duy nhất làm đĩa van. Cấu trúc này mang lại ưu điểm chịu được áp suất thủy tĩnh cao, kết cấu cơ khí đơn giản, chắc chắn và ít khi bị biến dạng trong môi trường công nghiệp thông thường.

Flexible Wedge Gate Valve (Van đĩa chêm linh hoạt)

Đĩa van được khoét một rãnh nhỏ ở giữa tạo độ đàn hồi nhẹ. Thiết kế thông minh này giúp giảm thiểu hiện tượng kẹt van do nhiệt độ thay đổi làm giãn nở kim loại, giúp van hoạt động ổn định và đóng mở êm ái hơn.

Knife Gate Valve (Van cổng dao)

Dòng van có đĩa van mỏng và sắc bén như một lưỡi dao. Thiết bị này được thiết kế chuyên dụng cho các môi trường lưu chất đặc sệt như bùn đặc, nước thải chưa qua xử lý chứa nhiều rác, bột giấy hoặc hạt rắn, giúp cắt đứt hoàn toàn vật cản để đóng kín van.

Thông Sỏ Kỹ Thuật Quan Trọng Khi Chọn gate valve

Khi lập bản vẽ hoặc mua sắm vật tư, việc lựa chọn chính xác các thông số định mức dưới đây là điều kiện bắt buộc để bảo đảm an toàn kỹ thuật:

Kích thước danh nghĩa đường ống (DN)

Đường kính trong của van phải đồng bộ hoàn toàn với đường ống, trải dài từ các size nhỏ như DN15, DN50 cho đến các trục ống lớn như DN100, DN300 và các trục phân phối đô thị siêu lớn lên đến DN1000.

Áp suất làm việc định mức (PN)

Chỉ số thể hiện mức áp lực lớn nhất mà van có thể chịu đựng liên tục trong điều kiện vận hành. Tùy theo thiết kế trạm bơm để chọn các cấp áp suất tiêu chuẩn như PN10, PN16, PN25 hoặc PN40.

Nhiệt độ vận hành cho phép

Mỗi dòng vật liệu thân van và gioăng sẽ có ngưỡng chịu nhiệt khác nhau, dao động rất rộng từ âm 20 độ C cho đến hơn 500 độ C (đối với van thép đúc dùng cho hơi nóng siêu nhiệt).

Kiểu kết nối cơ học

Lựa chọn phương thức liên kết phù hợp với tiêu chuẩn đường ống để chống rò rỉ: kết nối ren cho ống nhỏ dưới DN50, kết nối mặt bích tiêu chuẩn cho ống lớn chịu áp lực cao, hoặc kết nối hàn kín cho các đường ống dẫn dầu chịu siêu áp.

So Sánh gate valve Với Các Loại Van Công Nghiệp Khác

Để giúp bạn có cái nhìn tổng quan và đưa ra quyết định đầu tư đúng đắn nhất, dưới đây là bảng đối chiếu kỹ thuật giữa ba dòng van phổ biến nhất hiện nay:

Tại sao gate valve được ưa chuộng đặc biệt trong các hệ thống đường ống lớn?

Khi đường kính đường ống vượt quá kích thước DN100, các kỹ sư luôn ưu tiên sử dụng van cổng. Bởi vì thiết bị này tạo ra một đường dòng chảy gần như thẳng tắp khi mở hoàn toàn, giúp giảm tổn thất áp suất dọc đường xuống mức tối thiểu, từ đó giảm tải cho hệ thống máy bơm đẩy. Thêm vào đó, kết cấu đĩa chêm cơ học mang lại độ bền cơ lý cực cao, chịu được xung lực va đập của khối lượng nước lớn mà các dòng van khác khó lòng đáp ứng được một cách kinh tế.

Ứng Dụng Thực Tế Của gate valve

Sở hữu những ưu điểm vượt trội về độ bền và độ thông suốt dòng chảy, thiết bị này có mặt trong hầu hết các hạ tầng kỹ thuật trọng yếu:

• Hệ thống cấp thoát nước sạch: Lắp đặt tại các nhà máy xử lý nước tập trung, mạng lưới đường ống cấp nước phân phối của đô thị và các trạm bơm tăng áp tòa nhà.

• Hệ thống phòng cháy chữa chúa (PCCC): Bố trí tại các đường ống trục chính, phòng bơm cứu hỏa để luôn sẵn sàng mở thông suốt nguồn nước lưu lượng lớn khi có sự cố hỏa hoạn.

• Nhà máy công nghiệp nặng: Vận hành ổn định trong các đường ống dẫn hơi nóng, dầu thô, khí hóa lỏng của các nhà máy nhiệt điện, lọc hóa dầu.

• Nhà máy xử lý nước thải: Ứng dụng dòng van cổng dao (Knife Gate Valve) để đóng ngắt các bể chứa bùn, chất thải có đậm đặc cao mà không lo bị kẹt cánh van.

Những Sai Lầm Thường Gặp Khi Chọn gate valve

Việc bóc tách khối lượng vật tư nếu chỉ dựa trên cảm tính mà thiếu đi sự phân tích kỹ thuật rất dễ dẫn đến những sự cố đáng tiếc:

Sai lầm 1: Sử dụng gate valve để điều tiết lưu lượng nước

Đây là lỗi kinh điển nhất. Việc cố tình mở van hé hé để giảm dòng chảy sẽ khiến đĩa van bị xói mòn, tạo tiếng ồn lớn và làm hỏng van hoàn toàn chỉ sau một thời gian ngắn vận hành.

Sai lầm 2: Chọn sai vật liệu thân van với môi chất

Sử dụng van cổng thân gang thông thường cho đường ống dẫn hóa chất ăn mòn mạnh hoặc axit. Thân gang sẽ bị rỉ sét, hóa chất ăn mòn thủng lớp vỏ chịu lực gây rò rỉ chất độc hại ra môi trường.

Sai lầm 3: Không tính toán kỹ áp suất vận hành đỉnh

Mua van có cấp áp suất PN10 lắp vào hệ thống có áp lực đường ống lên đến 14 bar. Áp suất vượt ngưỡng chịu tải sẽ xé rách các gioăng cao su làm kín và có nguy cơ làm nứt vỡ thân van khi xảy ra hiện tượng tăng áp đột ngột.

Sai lầm 4: Chọn sai kiểu trục van gây vướng không gian

Mua van trục nổi lắp vào hố van ngầm hẹp dưới mặt đất. Đến khi vận hành, trục van nhô lên va chạm vào nắp hố, khiến van không thể mở hết hành trình. Trong trường hợp này, bắt buộc phải chọn van trục chìm.

Hướng Dẫn Lựa Lựa Chọn Gate Valves Phù Hợp Với Checklist 8 Bước

Để sở hữu một hệ thống vận hành hoàn hảo và tối ưu hóa chi phí đầu tư, hãy áp dụng bảng kiểm tra nghiêm ngặt dưới đây trước khi đặt hàng:

• Bước 1: Xác định chính xác loại lưu chất di chuyển trong ống là nước sạch, nước thải, hơi nóng hay hóa chất ăn mòn.

• Bước 2: Xác định áp suất làm việc thực tế và áp suất cực đại của hệ thống để chọn cấp PN phù hợp.

• Bước 3: Xác định nhiệt độ dòng chảy tối đa để lựa chọn loại gioăng làm kín chịu nhiệt thích hợp.

• Bước 4: Đo đạc chuẩn xác kích thước danh nghĩa đường ống (DN) cần lắp đặt.

• Bước 5: Lựa chọn vật liệu cấu tạo thân van (Gang, Đồng, Thép hoặc Inox) dựa trên dữ liệu lưu chất.

• Bước 6: Chọn kiểu kết nối cơ học tương thích với hạ tầng sẵn có (nối ren hay nối mặt bích tiêu chuẩn BS, JIS).

• Bước 7: Lựa chọn kiểu trục van phù hợp với mặt bằng lắp đặt thực tế (trục nổi dễ quan sát hay trục chìm tiết kiệm không gian).

• Bước 8: Kiểm tra đầy đủ bộ chứng từ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ để đảm bảo mua được hàng chính hãng.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Hệ Thống Van Cổng

Khi tiến hành lắp đặt

• Phải vệ sinh sạch sẽ lòng ống trước khi lắp van để tránh cát đá, xỉ hàn lọt vào làm xước đĩa van.

• Khi siết các bu lông mặt bích, phải siết đều tay theo hình đối xứng để tránh làm vênh mặt tiếp xúc, gây lệch gioăng.

Trong quá trình vận hành

• Tuyệt đối không để van ở trạng thái mở nửa chừng trong thời gian dài liên tục.

• Thực hiện chu trình đóng mở hoàn toàn tối thiểu 1 lần mỗi tháng để đảm bảo đĩa van không bị bó cứng do đóng cặn.

Khi thực hiện công tác bảo trì

• Định kỳ 6 tháng một lần, tiến hành tra mỡ bôi trơn chuyên dụng vào phần ren của trục nổi để van vận hành nhẹ nhàng.

• Thường xuyên kiểm tra phần cổ van, nếu có hiện tượng rỉ nước cần siết nhẹ cổ chặn gioăng hoặc thay thế vòng đệm làm kín kịp thời.

FAQ - Câu Hỏi Thường Gặp Về Gate Valves

Gate valves thực chất là gì và ứng dụng cốt lõi của nó?

Gate valves là van cổng công nghiệp dùng để đóng kín hoàn toàn hoặc mở thông suốt dòng lưu chất bên trong hệ thống đường ống bằng chuyển động lên xuống của một cánh cửa chắn cơ học.

Van cổng có thể ứng dụng cho việc căn chỉnh điều tiết lưu lượng dòng chảy lớn nhỏ được không?

Hoàn toàn không được. Thiết bị này chỉ được thiết kế tối ưu cho hai trạng thái cố định là đóng hết hoặc mở hết. Việc dùng để điều tiết sẽ làm hỏng nhanh chóng cấu trúc đĩa van do lực xói mòn của dòng nước.

Làm thế nào để phân biệt nhanh giữa dòng van cổng trục nổi và van cổng trục chìm?

Đối với van trục nổi, khi bạn xoay vô lăng mở van, phần trục ren sẽ trồi hẳn lên cao ra ngoài thân van. Còn đối với van trục chìm, khi mở van, phần vô lăng và trục van giữ nguyên vị trí, chỉ có đĩa van bên trong di chuyển tịnh tiến lên trên.

Môi trường nước thải công nghiệp chứa nhiều bùn đặc có dùng được van cổng không?

Hoàn toàn dùng được, tuy nhiên bạn không nên dùng dòng van cổng chêm đặc thông thường vì bùn đất sẽ kẹt vào rãnh đáy. Thay vào đó, bạn bắt buộc phải sử dụng dòng van cổng dao (Knife Gate Valve) có lưỡi cắt phẳng để tống xuất bùn cặn khi đóng van.

Tuổi thọ trung bình của một bộ gate valve chính hãng là bao lâu?

Nếu hệ thống được thiết kế đúng thông số kỹ thuật, lựa chọn vật liệu thân van tương thích và thực hiện công tác bôi trơn bảo trì định kỳ đúng cách, tuổi thọ của van có thể kéo dài từ 10 đến 20 năm vận hành liên tục.

Kết Luận: Có Nên Sử Dụng Gate Valves Cho Hệ Thống Của Bạn?

Tóm lại, sở hữu kết cấu cơ khí vững chãi, độ bền bỉ cơ lý vượt trội cùng khả năng triệt tiêu hoàn toàn tổn thất áp suất dòng chảy, gate valves chính là một trong những thiết bị hạ tầng quan trọng nhất của mọi hệ thống đường ống công nghiệp. Việc thấu hiểu sâu sắc bản chất cấu tạo gate valves, lựa chọn đúng tiêu chuẩn kỹ thuật định mức và áp dụng chuẩn xác vào từng ứng dụng gate valves thực tế sẽ giúp các doanh nghiệp xây dựng nên một hệ thống vận hành an toàn, loại bỏ nguy cơ rò rỉ và tiết kiệm tối đa chi phí bảo dưỡng dài hạn cho dự án.

Để sở hữu giải pháp tư vấn kỹ thuật chuyên sâu và nhận bảng báo giá thiết bị đường ống ưu đãi nhất:

• Liên hệ phòng kỹ thuật hạ tầng để nhận tư vấn lựa chọn gate valves công trình miễn phí.

• Nhận bảng báo giá các dòng van cổng gang, van cổng inox chính hãng với mức chiết khấu cao.

• Tải trọn bộ tài liệu bản vẽ kỹ thuật và Catalogue thông số các dòng gate valves tiêu chuẩn quốc tế mới nhất.
