Blue Gate Valve: Giải Pháp Thiết Bị Đóng Ngắt Chuyên Dụng Tối Ưu Cho Ngành Nước

Trong thiết kế hạ tầng kỹ thuật và cơ điện, việc lựa chọn dòng van công nghiệp phù hợp với môi trường vận hành đóng vai trò quyết định đến độ bền của toàn bộ công trình. Khi tham quan các trạm xử lý, mạng lưới phân phối chất lỏng hoặc các hệ thống phòng cháy chữa cháy, các kỹ sư thường bắt gặp những dòng van cửa lớn được phủ lớp sơn màu xanh dương vô cùng nổi bật. Sự xuất hiện của dòng thiết bị van cổng màu xanh không đơn thuần là một giải pháp mỹ thuật hay để nhận diện thương hiệu công nghiệp. Sắc xanh đặc trưng này phản ánh những tiêu chuẩn kỹ thuật nghiêm ngặt về phòng chống ăn mòn và bảo vệ an toàn nguồn nước sạch theo quy ước quốc tế. Việc hiểu đúng giá trị kỹ thuật của thiết bị này sẽ giúp các nhà thầu lựa chọn vật tư chính xác, tránh các sự cố rò rỉ và tối ưu hóa chi phí vận hành cho hệ thống.

Blue Gate Valve Được Sử Dụng Nhiều Trong Hệ Thống Nước Vì Sao?

Tình huống ứng dụng thực tế trên thị trường

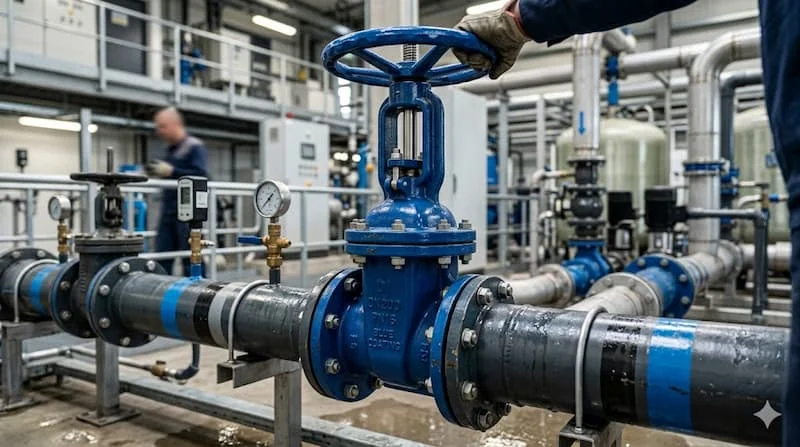

Tại các dự án hạ tầng lớn như mạng lưới cấp nước đô thị, nhà máy xử lý nước thải, hệ thống đường ống phòng cháy chữa cháy tòa nhà hay dây chuyền dẫn chất lỏng công nghiệp, dòng van cửa phủ sơn xanh luôn chiếm tỷ lệ áp đảo. Nhiều người tiêu dùng và kỹ sư mới vào nghề thường lầm tưởng rằng đây chỉ là màu sắc trang trí thông thường của các nhà máy đúc gang.

Bản chất kỹ thuật cần được làm rõ

Tuy nhiên, sắc xanh này biểu thị cho việc thiết bị đã được xử lý bằng công nghệ sơn phủ đặc biệt để làm việc trong môi trường nước. Để xây dựng một hệ thống an toàn, chủ đầu tư cần giải đáp được các câu hỏi cốt lõi:

• Bản chất của thiết bị van cổng màu xanh có điểm gì khác biệt so với các loại van cổng thông thường khác?

• Có phải toàn bộ dòng van sở hữu sắc xanh trên thị trường đều dùng chung cho một môi trường nước sạch hay không?

• Làm thế nào để lựa chọn cấu hình vật liệu phù hợp với áp suất thực tế của đường ống?

Van cổng màu xanh Là Gì?

Định nghĩa bản chất kỹ thuật

Về mặt kỹ thuật, blue gate valve là dòng van cổng (hay còn gọi là van cửa) có phần thân bằng kim loại được phủ một lớp sơn bảo vệ Epoxy cao cấp màu xanh dương. Thiết bị này được nghiên cứu và chế tạo chuyên dụng để thực hiện nhiệm vụ đóng ngắt dòng lưu chất trong các hệ thống cấp nước sạch, xử lý nước thải sinh hoạt và mạng lưới bạt ngầm phòng cháy chữa cháy.

Đặc điểm nhận biết đặc trưng tại hiện trường

• Phần thân van: Được đúc bằng các dòng gang công nghiệp, phủ kín toàn bộ cả mặt trong lẫn mặt ngoài bằng lớp sơn Epoxy màu xanh dày dặn.

• Cơ cấu điều khiển: Tay quay vô lăng hoặc hộp số trợ lực cũng được đồng bộ hóa với sắc xanh tương tự.

• Phương thức kết nối cơ học: Phổ biến nhất là kết nối hai mặt bích tiêu chuẩn hoặc nối ren đối với các kích cỡ đường ống nhỏ.

• Nguyên lý vận hành cơ bản: Thực hiện việc ngăn chặn hoặc thông suốt dòng chảy bằng cơ chế nâng lên hoặc hạ xuống của đĩa van theo phương thẳng đứng.

Vai trò cốt lõi trong sơ đồ công nghệ

Dòng van này được thiết kế để thực hiện hai trạng thái duy nhất: đóng hoàn toàn để cô lập đường ống khi gặp sự cố hoặc mở hoàn toàn để giải phóng dòng lưu chất. Nhờ kết cấu mở thẳng dòng, thiết bị giúp hạn chế tối đa hiện tượng tổn thất áp suất và duy trì lưu lượng đỉnh cho hệ thống.

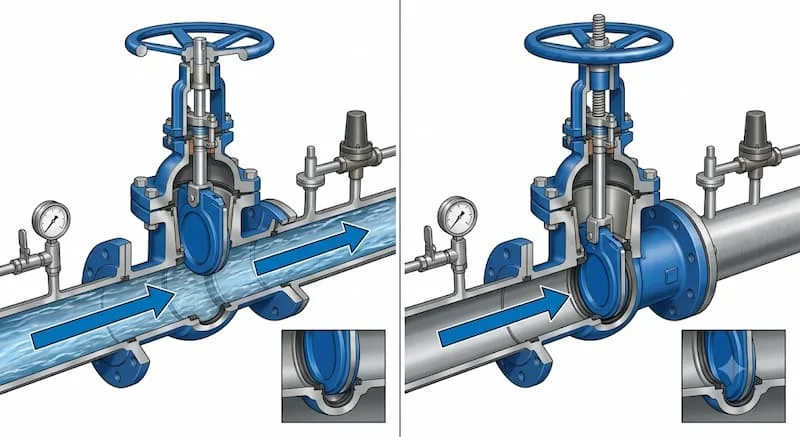

Nguyên Lý Hoạt Động Của van cổng màu xanh

Cơ chế dịch chuyển cơ học nội bộ

Nguyên lý vận hành của thiết bị dựa trên chuyển động tịnh tiến tuyến tính của các chi tiết cơ khí bên trong thân van. Khi người vận hành tác động lực vào vô lăng tay quay theo chiều kim đồng hồ hoặc ngược lại:

• Trục van bằng kim loại sẽ xoay quanh các bước ren, truyền lực để đẩy đĩa van dịch chuyển lên trên hoặc xuống dưới.

• Ở trạng thái mở, đĩa van được nhấc lên hoàn toàn khỏi lòng ống, giải phóng toàn bộ không gian cho chất lỏng đi qua. Khi đóng, đĩa van hạ chặt xuống phần đế đỡ, chặn đứng dòng chảy.

Lý do dòng van này trở thành lựa chọn ưu tiên hàng đầu

Sở dĩ dòng van cửa này được ứng dụng rộng rãi trong ngành nước là vì khi mở hoàn toàn, lòng van hoàn toàn thông thoáng, cho phép lưu lượng dòng chảy đi qua đạt mức tối đa. Do không có vật cản cố định nằm giữa lòng ống như các dòng van khác, áp lực nước không bị suy giảm, đồng thời giảm thiểu hiện tượng mài mòn vật liệu, mang lại tuổi thọ vận hành kéo dài hàng chục năm.

Cấu Tạo Chi Tiết Của van cổng màu xanh

Để hiểu rõ độ bền của thiết bị, chúng ta cần phân tích sâu vào cấu trúc vật liệu của từng bộ phận cấu thành một sản phẩm van cổng màu xanh tiêu chuẩn:

1. Thân van (Body)

Đây là phần chịu lực chính và định hình dòng chảy cho thiết bị. Vật liệu phổ biến nhất để đúc thân van là gang cầu mác GGG40 hoặc gang dẻo, gang xám công nghiệp. Các chất liệu này mang lại khả năng chịu áp lực nén cực tốt và chống chịu va đập cơ học cao từ ngoại cảnh.

2. Đĩa van (Gate Disc)

Bộ phận trực tiếp chặn dòng nước. Để đảm bảo độ kín khít, các dòng van hiện đại thường dùng đĩa gang đúc phủ bọc một lớp cao su EPDM nguyên sinh bên ngoài. Đối với các môi trường áp lực cao hoặc nhiệt độ lớn, đĩa van có thể được thay thế bằng chất liệu đồng hoặc inox tinh khiết để chống mài mòn.

3. Trục van (Stem)

Là thanh kim loại truyền chuyển động xoay từ tay quay xuống đĩa van. Bộ phận này bắt buộc phải làm bằng các mác thép không gỉ như inox 304 hoặc inox 316 để không bị han gỉ hay kẹt rít trong suốt quá trình ngâm dưới nước.

4. Gioăng làm kín (O-Ring / Gasket)

Hệ thống gioăng đệm đặt tại cổ van và bệ đỡ thường sử dụng cao su EPDM hoặc cao su NBR. Chúng có nhiệm vụ ngăn chặn tuyệt đối tình trạng rò rỉ chất lỏng ra môi trường bên ngoài khi van ở trạng thái đóng.

5. Lớp sơn phủ Epoxy công nghiệp

Đây chính là chi tiết tạo nên định nghĩa cấu tạo van cổng màu xanh chuẩn mực. Lớp sơn này được phun bằng công nghệ tĩnh điện hạt nóng, bám chặt vào bề mặt gang giúp chống ăn mòn hóa học, chống oxy hóa do độ ẩm của đất hoặc môi trường xung quanh. Đặc biệt, lớp sơn này phải đạt các chứng nhận quốc tế về an toàn vệ sinh để không làm phai màu hay nhiễm độc vào nguồn nước sạch sinh hoạt.

Các Loại van cổng màu xanh Phổ Biến Trên Thị Trường

Dựa vào cấu trúc thiết kế của trục van và công nghệ làm kín, dòng van này được phân chia thành ba nhóm sản phẩm chính:

Van cổng ty nổi (Rising Stem Gate Valve)

• Đặc điểm kỹ thuật: Khi mở van, phần trục ty (stem) sẽ tịnh tiến và nhô lên cao ra khỏi tay quay.

• Ưu điểm lớn: Giúp người vận hành dễ dàng nhận biết bằng mắt thường từ xa xem van đang ở trạng thái đóng hay mở.

• Nhược điểm: Đòi hỏi một không gian lắp đặt phía trên rất thông thoáng để trục van không bị va chạm.

Van cổng ty chìm (Non Rising Stem Gate Valve)

• Đặc điểm kỹ thuật: Khi vận hành xoay tay quay, trục van chỉ xoay tròn cố định tại chỗ còn đĩa van sẽ di chuyển ngầm bên trong thân.

• Ưu điểm lớn: Thiết bị có kết cấu cực kỳ gọn gàng, tiết kiệm không gian lắp đặt. Đây là dòng sản phẩm chiếm tỷ lệ ứng dụng cao nhất trong các tủ kỹ thuật và mạng lưới đường ống ngầm ngành nước.

Van cổng mặt đế đàn hồi (Resilient Seated Gate Valve)

• Đặc điểm kỹ thuật: Sử dụng đĩa van bọc cao su hoàn toàn để ép chặt vào lòng thân van nhẵn mịn.

• Ưu điểm lớn: Mang lại khả năng kín nước tuyệt đối 100 phần trăm, không để lại rãnh lắng cặn ở đáy van, tránh hiện tượng kẹt đĩa và hiện được ứng dụng rộng rãi nhất trong các dự án nước sạch hiện đại.

Thông Số Kỹ Thuật Quan Trọng Của van cổng màu xanh

Khi tiến hành lựa chọn thiết bị cho bản vẽ thi công, các kỹ sư cần lưu ý các dải thông số định lượng tiêu chuẩn sau:

• Kích thước đường kính danh nghĩa thông dụng: Trải dài từ các size tầm trung như DN50, DN80, DN100 cho đến các size lớn như DN150, DN200, DN300 và các cỡ đại cho trục chính.

• Áp suất làm việc định mức: Phổ biến nhất là cấp áp suất PN10, PN16 cho hệ thống nước thông thường và PN25 cho các tòa nhà cao tầng hoặc trạm bơm cao áp.

• Nhiệt độ làm việc an toàn: Giới hạn ổn định dao động trong khoảng từ 0 độ C đến 80 độ C.

• Kiểu kết nối mặt bích kỹ thuật: Được khoan tâm lỗ theo các tiêu chuẩn công nghiệp quốc tế phổ biến như tiêu chuẩn JIS (Nhật Bản), tiêu chuẩn BS (Anh Quốc) hoặc tiêu chuẩn ANSI (Mỹ).

Blue Gate Valve Và Butterfly Valve Khác Nhau Như Thế Nào?

Để tối ưu hóa không gian và chi phí, việc đặt lên bàn cân hai dòng van cửa màu xanh và van bướm màu xanh luôn là chủ đề được quan tâm. Dưới đây là bảng phân tích so sánh định tính chi tiết:

Khi nào kỹ sư bắt buộc phải ưu tiên lựa chọn gate valve?

Bạn nên lựa chọn dòng van cổng khi hệ thống yêu cầu trạng thái đóng ngắt tuyệt đối an toàn cho các trục đường ống có lưu lượng chất lỏng siêu lớn, đòi hỏi duy trì áp suất dòng chảy ổn định dài lâu và không có nhu cầu đóng mở liên tục trong ngày.

Ứng Dụng Thực Tế Của van cổng màu xanh

Nhờ những đặc tính cơ lý ưu việt và lớp phủ bảo vệ đạt chuẩn, dòng van này xuất hiện trong hầu hết các mắt xích của ứng dụng van cổng màu xanh ngành nước:

• Hệ thống cấp nước sạch đô thị: Nằm tại các trục ống chính phân phối nước từ nhà máy về các khu dân cư.

• Nhà máy xử lý nước: Lắp đặt tại cả đường ống đầu vào chứa nước thô lẫn hệ thống đường ống đầu ra dẫn nước đã qua xử lý.

• Hạ tầng phòng cháy chữa cháy (PCCC): Nằm trong các phòng bơm cứu hỏa túc trực áp lực cao để sẵn sàng mở thông dòng nước khi có hỏa hoạn.

• Nhà máy công nghiệp sản xuất: Trực thuộc hệ thống đường ống dẫn nước làm mát tuần hoàn cho máy móc, phân xưởng xử lý nước thải nội bộ.

• Trạm bơm thủy lợi: Lắp đặt tại đầu hút và đầu đẩy của máy bơm công suất lớn để phục vụ công tác điều tiết dòng chảy lưu vực.

Những Sai Lầm Thường Gặp Khi Lựa Lựa Chọn van cổng màu xanh

Việc chọn sai cấu hình thiết bị có thể làm suy giảm nghiêm trọng tuổi thọ công trình. Hãy lưu ý tránh 5 sai lầm phổ biến sau:

• Sai lầm 1: Chỉ quan tâm đến mức giá rẻ nhất mà lựa chọn các dòng van gang xám chất lượng thấp, lớp sơn mỏng dễ bong tróc.

• Sai lầm 2: Chọn sai cấp áp suất PN (ví dụ hệ thống áp lực thực tế PN16 nhưng lại mua van định mức PN10), dẫn đến nứt vỡ thân van khi test áp.

• Sai lầm 3: Không đồng bộ tiêu chuẩn mặt bích (mua van chuẩn bích BS để lắp vào đường ống hàn bích chuẩn ANSI) khiến không thể xỏ bu-lông.

• Sai lầm 4: Sử dụng van cổng vào mục đích điều tiết, hé mở lưu lượng nhỏ khiến cánh van bị dòng nước siết mạnh gây cong vênh, hỏng bệ đỡ.

• Sai lầm 5: Bỏ qua việc kiểm tra chất liệu gioăng cao su, vô tình dùng gioăng không đạt chuẩn nước sạch cho hệ thống nước uống trực tiếp.

Checklist Hướng Dẫn Chọn Blue Gate Valve Phù Hợp Cho Dự Án

Để quá trình phê duyệt vật tư của ban quản lý dự án diễn ra thuận lợi, hãy áp dụng quy trình kiểm tra 6 bước sau:

• Bước 1: Xác định rõ bản chất môi trường lưu chất bên trong ống (Nước sạch, nước thải sinh hoạt hay nước thô chưa xử lý).

• Bước 2: Đo đạc và xác định chính xác kích thước đường kính ngoài của đường ống để chọn size van (DN50 đến DN300) tương thích.

• Bước 3: Tính toán áp suất làm việc đỉnh của hệ thống trạm bơm để chọn cấp áp lực PN10, PN16 hay PN25.

• Bước 4: Lựa chọn tiêu chuẩn khoan lỗ mặt bích đồng bộ với các phụ kiện sẵn có trên đường ống (JIS, BS hay ANSI).

• Bước 5: Yêu cầu đơn vị phân phối xuất trình đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ CO và chứng chỉ chất lượng CQ của lô hàng.

• Bước 6: Lựa chọn mua sản phẩm từ các thương hiệu van công nghiệp có uy tín lâu năm để được hưởng chính sách bảo hành chính hãng.

Các Lưu Ý Kỹ Thuật Khi Lắp Đặt, Vận Hành Và Bảo Trì

Lưu ý trong quá trình lắp đặt tại công trường

Khi tiến hành siết bu-lông mặt bích, thợ kỹ thuật phải tuân thủ nguyên tắc siết đối xứng đều tay để tránh hiện tượng vênh mặt bích gây nứt tai van. Đồng thời, cần căn chỉnh tâm đường ống thật thẳng để không tạo lực cưỡng bức lên thân van gang.

Quy tắc vận hành hệ thống an toàn

Khi thực hiện thao tác đóng hoặc mở van, cần xoay tay quay với tốc độ tịnh tiến vừa phải, tuyệt đối không được đóng mở đột ngột quá nhanh vì hành động này sẽ gây ra hiện tượng búa nước (water hammer), tạo ra sóng áp lực phá hủy toàn bộ mối nối trên đường ống.

Công tác bảo trì định kỳ thiết bị

Nên lập kế hoạch tra dầu mỡ bôi trơn vào trục ren của ty van theo định kỳ 6 tháng một lần. Song song với đó, cần kiểm tra độ nguyên vẹn của lớp sơn Epoxy bên ngoài, tiến hành dặm vá ngay nếu có vết trầy xước do va đập để bảo vệ thân gang khỏi nguy cơ bị ăn mòn rỉ sét.

FAQ - Câu Hỏi Thường Gặp Về Blue Gate Valve

Bản chất chính xác của thuật ngữ blue gate valve là gì trong ngành vật tư công nghiệp?

Đây là tên gọi tiếng Anh của dòng van cổng kết cấu thân gang được nhà sản xuất phủ một lớp sơn Epoxy bảo vệ màu xanh dương đặc trưng, chuyên dùng cho các hạ tầng kỹ thuật liên quan đến ngành nước và hệ thống cứu hỏa.

Vì sao hầu hết các dòng van cổng dùng cho ngành nước hiện nay đều được sơn màu xanh dương?

Sắc xanh dương vừa là quy ước quốc tế để phân biệt đường ống ngành nước với các ngành gas, hóa chất, vừa là màu của lớp sơn phủ Epoxy tĩnh điện có nhiệm vụ bảo vệ phần thân gang không bị rỉ sét khi chôn ngầm hoặc làm việc trong môi trường ẩm ướt.

Dòng van cửa phủ sơn xanh này có đảm bảo an toàn tuyệt đối để dẫn nước uống trực tiếp không?

Hoàn toàn có thể sử dụng được cho nước uống, với điều kiện nhà sản xuất phải sử dụng loại bột sơn Epoxy cao cấp đạt các chứng chỉ an toàn thực phẩm và nguồn nước sạch quốc tế như WRAS hoặc NSF.

Nên ưu tiên lựa chọn lắp đặt van cổng (gate valve) hay van bướm (butterfly valve) cho hệ thống?

Nếu hệ thống của bạn yêu cầu lòng ống thông suốt hoàn toàn để giữ nguyên lưu lượng và áp suất đỉnh thì nên chọn van cổng. Ngược lại, nếu không gian lắp đặt trong tủ kỹ thuật quá chật hẹp và cần tiết kiệm ngân sách ban đầu thì van bướm là giải pháp tối ưu hơn.

Tuổi thọ vận hành thực tế của một chiếc van cửa sơn xanh này kéo dài được bao lâu?

Nếu bạn lựa chọn đúng cấp áp suất PN của hệ thống, vận hành đóng mở đúng kỹ thuật và thực hiện công tác bảo trì định kỳ, tuổi thọ của dòng van gang cầu phủ Epoxy này hoàn toàn có thể kéo dài từ vài chục năm trở lên.

Kết Luận: Có Nên Sử Dụng Blue Gate Valve Cho Hệ Hệ Thống Nước?

Nhìn chung, việc đầu tư thiết bị vật tư chuẩn mác công nghệ là nền tảng cốt lõi để tạo nên một công trình bền vững theo thời gian. Qua các phân tích chi tiết về khái niệm blue gate valve là gì, đi sâu vào bóc tách các chi tiết cấu thành sản phẩm trong phần cấu tạo blue gate valve và định vị các khu vực ứng dụng blue gate valve thực tế, chúng ta có thể khẳng định đây là dòng thiết bị đóng ngắt dòng chảy hoàn hảo và không thể thay thế cho các hạ tầng ngành nước hiện nay. Sở hữu những điểm mạnh vượt trội về độ kín khít cơ học, năng lực chịu áp lực nén bền bỉ cùng lớp phủ bảo vệ kháng oxy hóa chuyên sâu, dòng van này chính là giải pháp kinh tế giúp các chủ đầu tư loại bỏ hoàn toàn các rủi ro rò rỉ lưu chất và tiết kiệm tối đa chi phí bảo dưỡng dài hạn cho dự án.
