Cẩm Nang Toàn Diện Về Water Pressure Release Valve: Giải Pháp Bảo Vệ Hệ Thống Nước Khỏi Quá Áp

Khi nào hệ thống nước cần water pressure release valve?

Đã bao giờ bạn chứng kiến cảnh áp suất đường ống tăng vọt đột ngột khiến các mối nối rung lắc bần bật, hay mỗi lần máy bơm khởi động và dừng lại là áp lực nước trong hệ thống lại thay đổi chóng mặt? Thêm vào đó, việc van đóng quá nhanh có thể tạo ra các đợt sóng xung chấn hoặc hiện tượng búa nước nguy hiểm. Nếu không có biện pháp kiểm soát, các bồn chứa, thiết bị đầu cuối, đường ống và các phụ kiện (fitting) đều có nguy cơ chịu mức áp suất vượt ngưỡng thiết kế, dễ dẫn đến nứt vỡ hoặc rò rỉ nghiêm trọng.

Chính vì lý do đó, water pressure release valve ra đời như một giải pháp tự động xả bớt áp suất khi áp suất hệ thống đạt hoặc vượt ngưỡng thiết lập sẵn. Trong các hệ thống nước, thiết bị này đóng vai trò như một van xả áp nước tối quan trọng nhằm bảo vệ toàn diện đường ống và các thành phần kỹ thuật khỏi tình trạng quá áp tàn phá.

Bên cạnh đó, việc nắm bắt các biến thể ngữ nghĩa như pressure relief valve và van xả áp nước ngay từ đầu bài viết sẽ giúp người dùng và các công cụ tìm kiếm dễ dàng liên kết hệ thống thuật ngữ chuyên ngành một cách chính xác nhất.

Kiến thức nền

Water pressure release valve là gì?

Water pressure release valve là dòng van xả áp chuyên dụng dùng trong hệ thống nước, có chức năng tự động mở ra khi áp suất hệ thống đạt đến ngưỡng cài đặt để giải phóng một phần nước, qua đó kéo giảm áp lực tổng thể. Khi áp suất quay về mức an toàn, van sẽ tự động đóng lại theo đúng thông số thiết kế.

Nguyên lý hoạt động này tuân thủ tuyệt đối tiêu chuẩn kỹ thuật của các dòng pressure relief valve trên thị trường: van chỉ mở khi áp lực dòng vượt quá giá trị định trước và xả bớt môi chất qua cổng xả để bảo vệ an toàn cho toàn bộ hệ thống phía trước.

Để tránh nhầm lẫn trong quá trình tra cứu, hệ thống thuật ngữ thường bao gồm các tên gọi tương đương: water pressure relief valve, pressure relief valve, pressure release valve, relief valve, van xả áp, và van giảm áp/xả áp.

Lưu ý chuyên môn: Tuyệt đối không đồng nhất pressure relief valve với pressure reducing valve (van giảm áp), bởi chức năng vận hành của hai dòng van này hoàn toàn khác nhau.

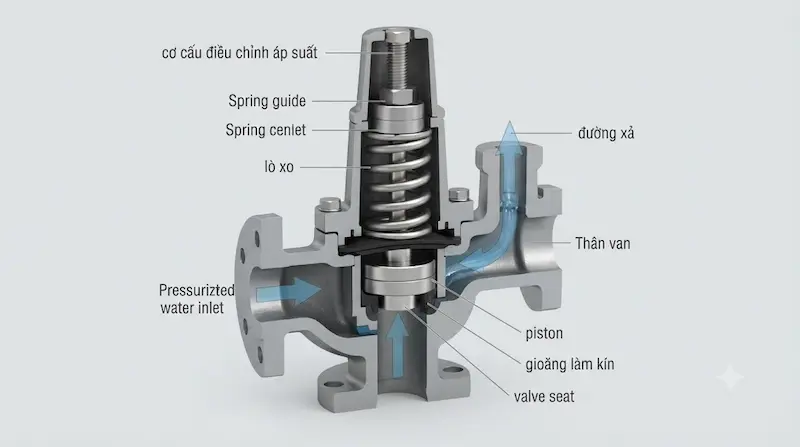

Cấu tạo và nguyên lý hoạt động của van xả áp nước

Về mặt cấu trúc cơ khí, một thiết bị water pressure release valve chuẩn mực được cấu thành từ các bộ phận cốt lõi: thân van, bề mặt làm kín (seat), đĩa van hoặc piston (disc/piston), hệ thống lò xo hoặc màng chắn (diaphragm/pilot), cơ cấu điều chỉnh áp suất, cổng vào, cổng xả, nắp van và các gioăng làm kín.

Về nguyên lý vận hành, quá trình diễn ra tuần tự qua các bước:

1. Hệ thống nước vận hành ở trạng thái ổn định bình thường.

2. Áp suất dòng chảy tăng cao vượt ngưỡng thiết kế do các sự cố vận hành.

3. Khi đạt đến mức cài đặt (set pressure), lực đẩy từ áp suất nước chiến thắng hoàn toàn lực giữ của lò xo hoặc màng van.

4. Cơ cấu đĩa van bật mở.

5. Một lưu lượng nước dư thừa được xả thoát qua đường xả, giúp áp suất hạ xuống.

6. Khi áp suất trở lại vùng an toàn, van đóng kín trở lại theo đúng trạng thái thiết kế ban đầu.

Phân tích chuyên sâu

Các loại water pressure release valve phổ biến

Tùy theo cấu trúc cơ khí và quy mô ứng dụng, thị trường hiện cung cấp các dòng sản phẩm chính:

1. Direct-acting pressure relief valve (Van xả áp tác động trực tiếp): Cấu tạo tương đối gọn gàng, sử dụng lực lò xo hoặc màng chắn tác động trực tiếp, phù hợp cho các hệ thống quy mô nhỏ và vừa.

2. Pilot-operated pressure relief valve (Van xả áp điều khiển bằng van phụ): Sử dụng hệ thống pilot tinh vi để điều khiển quá trình đóng mở, chuyên dùng cho các hệ thống nước công nghiệp lớn đòi hỏi độ chính xác cao. (Trong nhiều trạm cấp nước, hệ thống hydraulic control valve cũng tích hợp tính năng này thông qua pilot).

3. Surge relief valve (Van xả áp chống xung chấn): Thiết kế chuyên biệt để phản ứng cực nhanh với các đợt tăng áp đột ngột (pressure surge) do khởi động/dừng máy bơm hoặc hiện tượng búa nước.

4. Pressure relief valve cho hệ thống dân dụng: Thường gặp ở các hệ thống bơm giếng, bình tích áp (pressure tank), mạng lưới cấp nước sinh hoạt hoặc thiết bị nước nóng với mức áp suất được cài đặt sẵn (preset).

Thông số quan trọng khi chọn van xả áp

Để đảm bảo hiệu quả vận hành an toàn, bạn cần nắm vững các thông số kỹ thuật then chốt:

1. Set pressure (Áp suất cài đặt): Thông số quan trọng nhất (ví dụ: 3 bar, 5 bar, 6 bar, 8 bar, 10 bar). Tuyệt đối không chọn bừa bãi theo mức áp suất tối đa ghi trên thân van.

2. Working pressure (Áp suất làm việc): Cần phân biệt rõ ràng: Set pressure khác với working pressure và khác với maximum pressure — đây là điểm mấu chốt để đánh giá đúng năng lực chịu tải của van.

3. DN / Kích thước kết nối: Các quy chuẩn phổ biến như DN25, DN40, DN50, DN80, DN100...

4. PN / Pressure rating: Các định mức chịu áp tiêu chuẩn như PN10, PN16, PN25.

5. Lưu lượng xả (Discharge capacity): Van không chỉ cần "mở được" mà phải đủ năng lực xả sạch lượng nước thừa trong tình huống quá áp khẩn cấp.

6. Vật liệu chế tạo: Đồng, gang, gang cầu, inox, thép hoặc nhựa kỹ thuật tùy thuộc vào môi chất.

7. Nhiệt độ làm việc: Yếu tố bắt buộc khi dùng cho hệ thống nước nóng, lò hơi (boiler), HVAC hoặc các ứng dụng nhiệt độ cao.

8. Kiểu kết nối: Ren trong/ngoài, mặt bích (flanged), dạng kẹp wafer hoặc các thiết kế chuyên dụng khác.

Tại sao hệ thống nước cần pressure relief valve?

Sự hiện diện của pressure relief valve trong các hạ tầng cấp nước không đơn thuần là một phụ kiện tùy chọn mà là một yêu cầu kỹ thuật bắt buộc nhằm giải quyết 4 vấn đề sống còn:

• Bảo vệ toàn vẹn đường ống: Tình trạng quá áp đột ngột sẽ tạo ra tải trọng vượt quá sức chịu đựng của thân ống và các mối nối fitting, dễ gây nứt gãy hệ thống.

• Bảo vệ máy bơm và trạm bơm: Trong các cấu hình vận hành công suất lớn, áp suất đầu ra quá cao có thể phá hỏng các tầng cánh bơm. Các nhà quản lý vận hành waterworks luôn trang bị relief valve để bảo vệ trạm bơm và mạng lưới ống truyền tải chính (transmission mains).

• Bảo vệ thiết bị đầu cuối: Tránh làm hư hỏng các bình tích áp (pressure tank), bộ lọc nước, thiết bị xử lý nước, hệ thống trao đổi nhiệt hay các van điều khiển tự động.

• Giảm thiểu rủi ro do pressure surge: Đặc biệt hữu ích khi máy bơm bật/tắt liên tục, van đóng mở quá nhanh, đường ống có chiều dài lớn hoặc địa hình có chênh cao lớn. Một số dòng van chuyên dụng được tối ưu hóa để kiểm soát sóng xung chấn và hạn chế tối đa tác động tàn phá của búa nước.

So sánh

Pressure Relief Valve vs Pressure Reducing Valve vs Safety Valve

Bảng so sánh chi tiết giúp bạn phân định rõ ràng các dòng van kiểm soát áp suất:

Điểm nhấn chuyên môn: Pressure reducing valve tuyệt đối không thể thay thế cho pressure relief valve. Van giảm áp làm nhiệm vụ kiểm soát áp suất hạ lưu, trong khi van xả áp tập trung giải phóng áp suất dư khi hệ thống gặp sự cố quá áp. Các hệ thống cấp nước chuyên nghiệp thường lắp đặt tách biệt cả hai dòng van này theo chức năng riêng biệt.

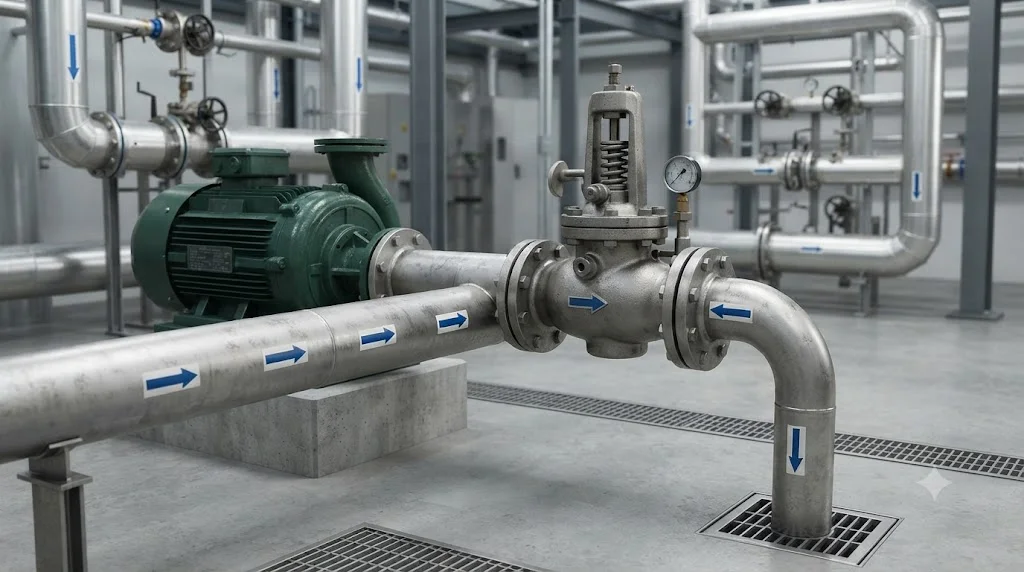

Ứng dụng thực tế

Water pressure release valve được sử dụng ở đâu?

• Hệ thống cấp nước đô thị và tòa nhà: Bảo vệ mạng lưới đường ống chính, trạm bơm tăng áp và các thiết bị phân phối nước sạch.

• Hệ thống máy bơm công nghiệp: Lắp đặt tại các cụm bơm có áp suất đẩy lớn, đề phòng nguy cơ phát sinh áp suất đột biến khi thay đổi lưu lượng đột ngột.

• Hệ thống phòng cháy chữa cháy (PCCC): Kiểm soát áp suất ổn định trong các cấu hình mạng lưới đường ống chữa cháy áp lực cao.

• Hệ thống tưới tiêu nông nghiệp: Bảo vệ các tuyến ống nhánh dài và giảm thiểu tác động của xung áp dòng chảy.

• Hệ thống HVAC và cấp nước nóng: Giải phóng áp suất dư cho các mạch nước tuần hoàn, lò hơi và thiết bị trao đổi nhiệt, đòi hỏi sử dụng đúng chủng loại chịu nhiệt độ cao thay vì dùng van nước lạnh thông thường.

7 sai lầm khi chọn và lắp water pressure release valve

1. Chọn theo kích thước DN mà bỏ qua set pressure: Mua đúng cỡ ống nhưng chọn sai áp suất cài đặt khiến van không bao giờ mở hoặc mở liên tục không đúng lúc.

2. Nhầm lẫn giữa relief valve và reducing valve: Lắp van giảm áp với hy vọng nó sẽ làm nhiệm vụ xả áp giải cứu hệ thống khi quá tải.

3. Chọn van có áp suất cài đặt quá cao: Mức cài đặt vượt quá giới hạn chịu lực thực tế của đường ống và thiết bị cần bảo vệ.

4. Không tính toán kỹ lưu lượng cần xả: Lắp van có kích thước quá nhỏ, dẫn đến việc khi quá áp xảy ra, lượng nước xả ra không đủ để hạ áp.

5. Lắp ngược chiều dòng chảy: Bỏ qua mũi tên chỉ hướng trên thân van khiến cơ cấu xả bị vô hiệu hóa.

6. Thiết kế đường xả không an toàn: Nước xả áp lực lớn không được dẫn về vị trí an toàn theo quy chuẩn thiết kế, gây ngập úng hoặc nguy hiểm cho khu vực xung quanh.

7. Tự ý điều chỉnh áp suất cài đặt (Set pressure):

Hướng dẫn / Checklist

Checklist chọn water pressure release

Trước khi quyết định đặt mua thiết bị, hãy kiểm tra kỹ danh mục yêu cầu:

•  Xác định rõ loại môi chất (nước sạch, nước nóng, nước xử lý kỹ thuật...).

•  Xác định áp suất làm việc bình thường của hệ thống.

•  Xác định giới hạn áp suất tối đa cho phép.

•  Xác định chính xác mức set pressure (áp suất cần xả) theo thiết kế.

•  Tính toán lưu lượng xả tối đa cần thiết khi xảy ra quá áp.

•  Xác định kích thước đường ống / DN.

•  Kiểm tra định mức PN / pressure rating phù hợp.

•  Xác định nhiệt độ vận hành tối đa.

•  Lựa chọn vật liệu thân van tương thích (đồng, gang, inox...).

•  Chọn vật liệu gioăng và bề mặt làm kín (Seat).

•  Lựa chọn kiểu kết nối (ren, mặt bích, wafer...).

•  Xác định tư thế lắp đặt dự kiến và hướng dòng chảy.

•  Quy hoạch vị trí đường xả an toàn.

•  Đối chiếu các tiêu chuẩn kỹ thuật áp dụng cho toàn hệ thống.

Mẹo tối ưu hóa chuyển đổi: Để đội ngũ kỹ thuật hỗ trợ xác định chính xác model phù hợp nhất ngay từ lần đầu tiên, bạn chỉ cần cung cấp các thông số cốt lõi: DN đường ống + Áp suất làm việc + Áp suất cần xả (Set pressure) + Lưu lượng + Nhiệt độ + Môi chất + Kiểu kết nối

Cách kiểm tra van xả áp sau khi lắp

Quy trình kiểm tra vận hành chuẩn mực:

• Kiểm tra kỹ chiều hướng lắp đặt theo mũi tên trên thân van.

• Kiểm tra độ chắc chắn của các mối nối ren hoặc mặt bích.

• Kiểm tra đường ống xả đảm bảo không bị bóp méo hoặc tắc nghẽn.

• Kiểm tra áp suất thực tế ổn định của toàn hệ thống.

• Theo dõi khả năng mở chính xác của van tại ngưỡng áp suất thiết kế.

• Kiểm tra độ kín khít khi van đóng/reseat trở lại trạng thái bình thường.

• Kiểm tra toàn diện xem có hiện tượng rò rỉ lưu chất hay không.

• Theo dõi sát sao trong suốt chu kỳ vận hành thực tế ban đầu.

FAQ về water pressure release

Water pressure release valve là gì?

Đây là dòng van xả áp chuyên dụng trong hệ thống nước, tự động mở ra khi áp suất đạt hoặc vượt ngưỡng cài đặt nhằm giải phóng lượng áp suất dư thừa.

Pressure relief valve có tác dụng gì?

Thiết bị giúp bảo vệ an toàn cho đường ống, máy bơm, bình tích áp và toàn bộ các thiết bị liên quan khỏi tình trạng quá áp nguy hiểm.

Pressure relief valve khác pressure reducing valve thế nào?

Relief valve chuyên xả bớt áp lực khi vượt ngưỡng cài đặt; trong khi reducing valve làm nhiệm vụ điều tiết để hạ và duy trì áp suất ổn định ở phía hạ lưu (downstream).

Cần dựa vào những thông số nào để chọn pressure relief valve?

Bạn bắt buộc phải xem xét các yếu tố gồm: áp suất cài đặt (set pressure), áp suất làm việc, kích thước DN, định mức PN, lưu lượng xả, nhiệt độ, vật liệu và kiểu kết nối.

Có thể dùng mọi loại pressure relief valve cho nước không?

Không hoàn toàn. Bạn cần kiểm tra kỹ môi chất, nhiệt độ, dải áp suất và ứng dụng thực tế. Một số dòng van được thiết kế riêng cho nước sạch, nước nóng hoặc các tiêu chuẩn kỹ thuật chuyên biệt khác.

Chọn đúng water pressure release valve để bảo vệ hệ thống nước

Tóm lại, water pressure release chính là giải pháp van xả áp tối ưu dành cho hệ thống nước. Chức năng cốt lõi của thiết bị này là tự động giải phóng áp suất dư ngay khi áp lực chạm mốc thiết lập, giúp bảo vệ toàn diện mạng lưới đường ống và thiết bị.
