DN25 Là Gì? Kích Thước Bao Nhiêu mm, Tương Đương Phi Bao Nhiêu?

Trong ngành vật tư đường ống và cơ điện (M&E), Nominal Diameter 25 là một trong những thông số chuẩn hóa được tra cứu phổ biến nhất. Tuy nhiên, không ít kỹ sư mới nghề, thợ lắp đặt hay chủ đầu tư vẫn gặp tình trạng “dở khóc dở cười” khi mua nhầm phụ kiện: đặt mua van Nominal Diameter 25 vì nghĩ đường kính ngoài của nó đúng bằng 25 mm, nhưng thực tế khi đo bằng thước kẹp lại ra con số hoàn toàn khác.

Sự nhầm lẫn giữa đường kính danh nghĩa, đường kính ngoài (OD) và kích thước inch chính là nguyên nhân hàng đầu gây ra rò rỉ, đứt gãy khớp nối hoặc lãng phí chi phí vật tư. Bài viết này sẽ phân tích chi tiết bản chất kỹ thuật của ký hiệu này, giúp bạn quy đổi chuẩn xác và chọn đúng loại thiết bị cho hệ thống.

Kiến Thức Nền Về Kích Thước DN25

DN25 Là Gì?

DN25 là ký hiệu quy định đường kính danh nghĩa (Nominal Diameter) của đường ống và các phụ kiện đi kèm (van, mặt bích, cút, tê). Trong đó, DN là viết tắt của từ tiếng Anh Diameter Nominal (hoặc Diamètre Nominal theo tiếng Pháp), còn số 25 biểu thị cấp kích thước danh nghĩa tính theo đơn vị milimét.

• Bản chất kỹ thuật: Nominal Diameter 25 không phải là đường kính ngoài (OD) hay đường kính trong (ID) đo thực tế bằng thước. Đây chỉ là một con số đại diện (quy ước) dùng để đồng bộ hóa kích thước lắp đặt giữa ống và các phụ kiện của các nhà sản xuất khác nhau.

• Quy đổi chuẩn: Trong hệ đo lường Imperial (Anh/Mỹ), kích thước này tương đương với kích thước ống danh nghĩa NPS 1 inch (hoặc 1").

• Phạm vi xuất hiện: Ký hiệu này được đúc hoặc khắc trực tiếp trên thân van nước, mặt bích, măng sông, cút ren và các tài liệu kỹ thuật catalogue.

Nominal Diameter 25 Có Phải Phi 25 Không?

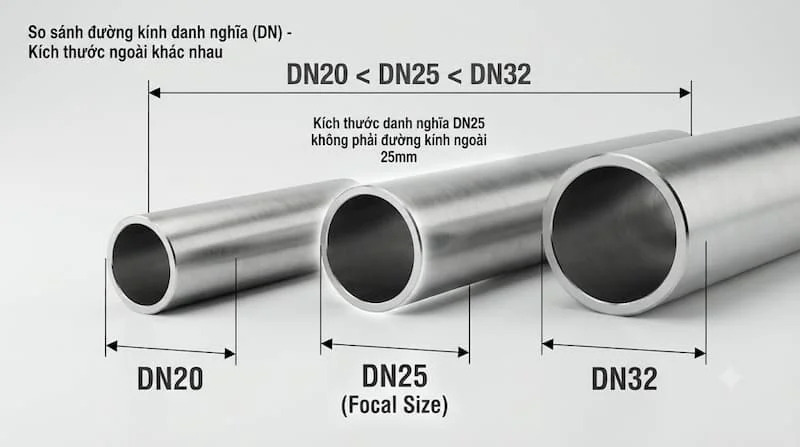

Một trong những sai lầm kinh điển nhất của người mua vật tư là đánh đồng Nominal Diameter 25 với Phi 25 (Ø25). Đây là hai khái niệm kỹ thuật hoàn toàn riêng biệt:

• Nominal Diameter 25: Là đường kính danh nghĩa. Như đã phân tích, nó chỉ đại diện cho cấp kích thước ống 1 inch.

• Phi 25 (Ø25): Thường biểu thị đường kính ngoài thực tế (OD = 25 mm) của một số loại ống đặc thù (như ống nhựa PPR, ống PVC theo tiêu chuẩn ISO) hoặc đường kính tròn của thép thanh.

• Phi 34 (Ø34): Là đường kính ngoài thực tế cận trên của dòng ống thép hoặc ống nhựa UPVC tiêu chuẩn Nominal Diameter 25 (thường là 33,4 mm, dân gian làm tròn thành phi 34).

Ví dụ thực tế: Khi bạn ra cửa hàng hỏi mua "ống thép Nominal Diameter 25", người bán sẽ đưa cho bạn cây ống có đường kính ngoài đo thực tế khoảng 33,4 mm (Phi 34). Nếu bạn nghĩ Nominal Diameter 25 là Phi 25 và cầm thước kẹp đo một ống đúng 25 mm ngoài thực tế, bạn sẽ mua nhầm sang ống DN20 hoặc loại ống nhựa tiêu chuẩn khác, dẫn đến van và phụ kiện không thể siết vừa ren hay khớp hàn.

Phân Tích Chuyên Sâu Khái Niệm Nominal Diameter 25

Kích Thước Nominal Diameter 25 Bao Nhiêu mm?

Để tránh việc đặt mua sai phụ kiện, bạn cần nắm rõ các thông số quy đổi kỹ thuật tiêu chuẩn của Nominal Diameter 25 trong bảng tổng hợp dưới đây:

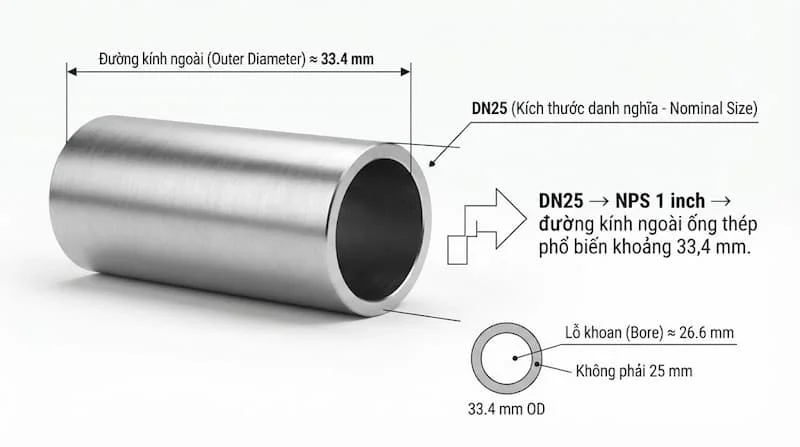

Giải thích chiều sâu: Kích thước đường kính trong (ID) của ống sẽ thay đổi dựa vào độ dày thành ống (Sch5, Sch40, Sch80...). Bất kể độ dày thành ống tăng hay giảm khiến ID thu hẹp lại, thì đường kính ngoài (OD khoảng 33,4 mm) và đường kính danh nghĩa (Nominal Diameter 25) vẫn giữ nguyên để đảm bảo kết nối vừa vặn với các phụ kiện lắp bên ngoài.

Bảng Quy Đổi Nominal Diameter 25 Với Các Kích Thước Đường Ống Phổ Biến

Để giúp kỹ sư và bộ phận thu mua dễ hình dung vị trí của Nominal Diameter 25 trong dải sản phẩm, dưới đây là bảng tra cứu quy đổi tổng hợp từ DN15 đến DN50:

Lưu ý: Bảng trên mang tính chất quy đổi kỹ thuật tiêu chuẩn cho hệ ống kẽm, ống thép đúc và nhựa hệ inch. Đối với ống nhựa PPR dùng hàn nhiệt, kích thước OD thường được ghi trực tiếp theo milimét (ví dụ ống PPR Phi 32 mới chính là chuẩn tương đương Nominal Diameter 25).

Nominal Diameter 25 Tương Đương Ống Phi Bao Nhiêu?

Khi trao đổi với thợ công trường hoặc đại lý vật tư dân dụng, cụm từ Nominal Diameter 25 thường được dịch nhanh thành "ống 1 inch" hoặc "ống phi 34".

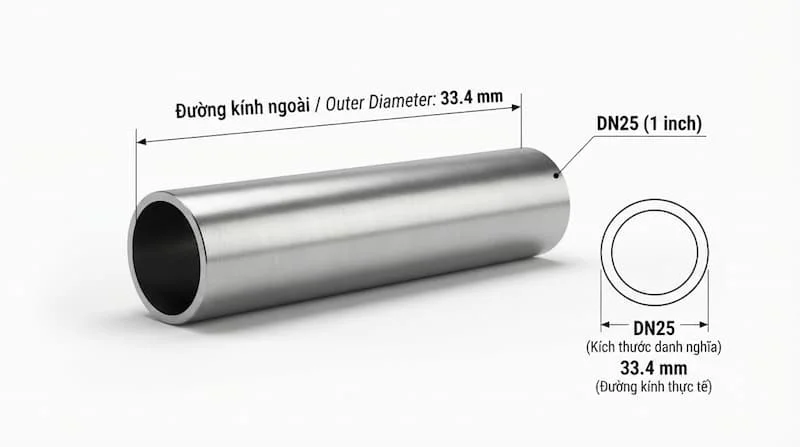

• Tại sao lại gọi là Phi 34? Bởi vì theo tiêu chuẩn sản xuất ống thép carbon/inox phổ biến (như ASTM A53, BS 1387), ống 1 inch có đường kính ngoài chính xác là 33,4 mm. Trong giao tiếp thương mại tại Việt Nam, con số 33,4 được thợ cơ khí và các đại lý đọc gọn thành Phi 34.

• Đừng nhầm lẫn giữa các hệ tiêu chuẩn: Nếu bạn dùng hệ ống nhựa PPR, sản phẩm phục vụ cho chuẩn Nominal Diameter 25 sẽ là ống PPR Phi 32 (OD = 32 mm). Do đó, thay vì chỉ đọc mỗi số Phi, bạn nên hỏi rõ: "Cần phụ kiện Nominal Diameter 25 dùng cho ống thép hay ống nhựa?".

Các Loại Van Và Phụ Kiện Nominal Diameter 25 Phổ Biến Trên Thị Trường

Do kích thước 1 inch là kích thước chuyển tiếp hoàn hảo giữa tuyến ống nhánh và tuyến ống chính nhỏ, dải sản phẩm thuộc nhóm này vô cùng đa dạng:

1. Các dòng Van Nominal Diameter 25:

• Van bi Nominal Diameter 25: Dòng van tay gạt hoặc van bi điều khiển điện/khí nén dùng ngắt mở dòng chảy cực nhanh.

• Van cổng (van cửa) Nominal Diameter 25: Dùng cho tuyến ống cấp nước thẳng, không gây sụt áp.

• Van một chiều Nominal Diameter 25: Dạng lá lật hoặc lò xo lá đĩa giúp chống chảy ngược bảo vệ máy bơm.

• Van giảm áp Nominal Diameter 25 & Van điện từ Nominal Diameter 25: Thường lắp ở đầu cụm chia nhánh tự động hoặc cân bằng áp suất.

2. Các loại Phụ kiện đường ống Nominal Diameter 25:

• Mặt bích Nominal Diameter 25: Tiêu chuẩn BS4504, JIS 10K, ANSI Class 150 dùng nối van vào ống.

• Nối ren & Phụ kiện hàn: Cút 90 độ (Co), Tê đều, Tê giảm, Rắc co, Măng sông ren trong/ren ngoài.

Ứng Dụng Thực Tế Của Kích Thước Nominal Diameter 25

Nominal Diameter 25 Được Sử Dụng Ở Đâu?

Nhờ kích thước trung bình linh hoạt, đường ống và [chèn link: van công nghiệp] kích cỡ này phủ sóng dày đặc từ công trình dân dụng đến các nhà máy sản xuất:

• Hệ thống cấp thoát nước tòa nhà: Làm ống nhánh phân phối nước từ trục đứng vào các tầng sinh hoạt hoặc phòng căn hộ.

• Mạng lưới PCCC (Chữa cháy): Sử dụng làm đường ống cấp cho các đầu phun Sprinkler quay xuống hoặc cụm van góc chữa cháy cỡ nhỏ.

• Hệ thống khí nén công nghiệp: Làm ống dẫn nhánh từ bình tích áp đến từng xưởng sản xuất, từng máy công cụ.

• Lò hơi và đường ống hơi nóng (Steam): Dùng làm đường cấp hơi cho thiết bị trao đổi nhiệt quy mô vừa và nhỏ.

Những Sai Lầm Thường Gặp Khi Chọn Mua Vật Tư Nominal Diameter 25

Nếu không nắm chắc thông số kỹ thuật, bạn rất dễ mắc phải các sai lầm tốn kém sau:

1. Mua van Nominal Diameter 25 vì nghĩ đường kính ngoài đúng 25 mm: Dẫn đến việc phụ kiện quá to so với ống 25 mm thực tế đang có ở công trình.

2. Không kiểm tra bước ren (NPT hay BSPT): Van Nominal Diameter 25 ren NPT (tiêu chuẩn Mỹ) khi vặn vào ống ren BSPT (tiêu chuẩn Anh) sẽ bị kẹt giữa chừng, gây xì vặn không kín.

3. Bỏ qua chuẩn mặt bích: Mua mặt bích Nominal Diameter 25 chuẩn JIS 10K nhưng van lại mang chuẩn DIN PN16 — tâm lỗ bu-lông không trùng nhau, không thể xỏ ốc.

4. Không chú ý đến áp suất (PN) và vật liệu: Lắp van đồng Nominal Diameter 25 chịu áp 10 bar vào hệ thống hơi nóng 16 bar nhiệt độ 180 độ C, gây biến dạng gioăng và nổ van.

Hướng Dẫn & Checklist Chọn Mua Sản Phẩm Nominal Diameter 25 Đúng Kỹ Thuật

6 Bước Chọn Thiết Bị Nominal Diameter 25 Chuẩn Xác

• Bước 1: Xác định chất liệu đường ống thực tế ở công trình (Ống thép kẽm, inox, PPR hay HDPE).

• Bước 2: Đo đường kính ngoài của ống bằng thước kẹp (OD xấp xỉ 33,4 mm là ống thép 1 inch; OD = 32 mm là ống PPR).

• Bước 3: Lựa chọn kiểu kết nối mong muốn (Nối ren, nối mặt bích, hàn cắm SW hay nối clamp vi sinh).

• Bước 4: Kiểm tra tiêu chuẩn kết nối (Ví dụ: Ren NPT/BSPT hoặc Bích JIS 10K/ANSI 150).

• Bước 5: Xác định thông số vận hành của lưu chất (Nước, khí, hóa chất hay hơi nóng; áp suất PN bao nhiêu; nhiệt độ bao nhiêu).

• Bước 6: Chọn vật liệu thân van/phụ kiện (Đồng, Gang, Inox 304, Thép WCB hay Nhựa PVC) phù hợp với môi chất.

Checklist Bắt Buộc Trước Khi Xuất Kho / Đặt Hàng

• Kiểm tra đúng ký hiệu kích thước: Nominal Diameter 25 / NPS 1 Inch

• Kiểm tra đường kính ngoài thực tế trùng khớp (33,4 mm cho ống thép / 32 mm cho PPR)

• Kiểm tra đúng kiểu kết nối (Nối ren hay Nối mặt bích)

• Kiểm tra đúng tiêu chuẩn ren/bích (JIS / ANSI / DIN / BS)

• Lựa chọn vật liệu thân phù hợp lưu chất (Inox / Đồng / Gang / Thép)

• Kiểm tra áp suất danh định (PN10 / PN16 / PN25) lớn hơn áp suất tối đa của hệ thống

• Kiểm tra giới hạn nhiệt độ làm việc của gioăng làm kín đáp ứng đủ tiêu chuẩn

Câu Hỏi Thường Gặp (FAQ)

Nominal Diameter 25 là bao nhiêu mm?

Nominal Diameter 25 đại diện cho kích thước đường kính danh nghĩa 25 mm. Đường kính ngoài thực tế (OD) của ống thép chuẩn Nominal Diameter 25 xấp xỉ 33,4 mm.

Nominal Diameter 25 tương đương bao nhiêu inch?

Trong hệ đo lường Imperial, Nominal Diameter 25 tương đương với kích thước NPS 1 inch (thường viết là 1").

Nominal Diameter 25 có phải phi 25 không?

Không. Nominal Diameter 25 là đường kính danh nghĩa, còn Phi 25 (Ø25) là đường kính thực tế 25 mm. Hai chỉ số này không thể dùng thay thế cho nhau.

Nominal Diameter 25 tương đương phi bao nhiêu?

Với ống thép công nghiệp phổ biến, Nominal Diameter 25 tương đương với Phi 34 (33,4 mm). Với ống nhựa PPR, Nominal Diameter 25 tương đương với Phi 32.

Van Nominal Diameter 25 có lắp vừa cho tất cả các loại ống Nominal Diameter 25 không?

Không nhất thiết. Dù cùng kích thước Nominal Diameter 25, van và ống phải trùng khớp về kiểu kết nối (ren hay bích) và tiêu chuẩn kỹ thuật (BS, JIS, ANSI) thì mới có thể siết chặt và làm kín được.

Kết Luận & Tư Vấn Kỹ Thuật

Hiểu đúng bản chất Nominal Diameter 25 là bước cơ bản nhưng cực kỳ quan trọng giúp bạn tối ưu chi phí, đảm bảo độ kín khít và an toàn tuyệt đối cho công trình. Nhớ rõ quy tắc: DN25 = 1 inch = Đường kính ngoài xấp xỉ 33,4 mm (Phi 34) và luôn đối chiếu kỹ kiểu kết nối trước khi xuống đơn hàng.

BẠN ĐANG CẦN TƯ VẤN BÁO GIÁ VAN VÀ PHỤ KIỆN DN25?

Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi! Chỉ cần cung cấp thông tin môi chất, áp suất vận hành và kiểu kết nối, chúng tôi sẽ hỗ trợ tra cứu catalogue, chọn đúng DN25 chuẩn xác nhất với mức chi phí tối ưu đối với dn25.
