Van Điều Áp Máy Bơm Là Gì? Hướng Dẫn Kỹ Thuật Lựa Chọn Và Lắp Đặt Chuẩn Xác

Bạn có bao giờ gặp tình huống máy bơm hoạt động hoàn toàn bình thường, nhưng nước đầu ra lại quá mạnh khiến đường ống rung lên bần bật, vòi nước lúc mạnh lúc yếu, hoặc các thiết bị sử dụng phía sau nhanh chóng hỏng hóc vì không chịu được áp lực? Đây là những vấn đề kinh điển xuất hiện khi hệ thống đường ống của bạn chưa kiểm soát tốt áp lực dòng chảy.

Bản thân máy bơm là thiết bị tạo ra năng lượng và áp lực cho dòng nước, nhưng mỗi đoạn đường ống và thiết bị đầu cuối đều có những giới hạn chịu áp riêng. Nếu áp suất quá cao, nó gây nguy cơ nứt vỡ ống và lãng phí nước; ngược lại, nếu áp suất quá thấp, hệ thống sẽ không đạt yêu cầu vận hành. Giải pháp cho bài toán này chính là van điều áp máy bơm. Tuy nhiên, không phải mọi hệ thống bơm đều cần cùng một loại thiết bị, và việc hiểu rõ bản chất kỹ thuật sẽ giúp bạn tránh được những sai lầm tốn kém.

Kiến thức nền

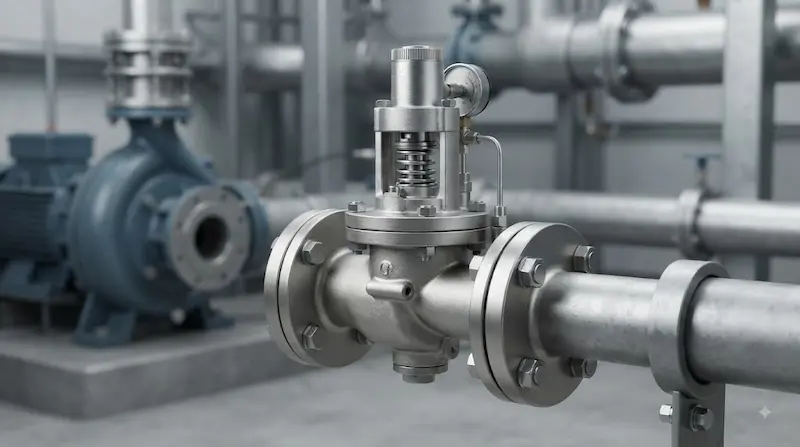

Van điều áp máy bơm là gì?

Van điều áp máy bơm là thiết bị cơ khí chuyên dụng dùng để kiểm soát, điều chỉnh và duy trì áp suất trong hệ thống đường ống ở một mức ổn định, phù hợp với yêu cầu vận hành của các thiết bị phía sau. Van thường được bố trí trên đường ống nước ngay sau máy bơm hoặc tại những vị trí cần khoanh vùng kiểm soát áp lực.

Cần lưu ý rằng chức năng "điều áp" không đồng nghĩa với việc làm tăng áp suất cho dòng chảy. Trong phần lớn các ứng dụng công nghiệp và dân dụng, thiết bị này đóng vai trò giảm và ổn định áp suất đầu ra so với áp lực đột ngột do bơm tạo ra. Ngoài ra, bạn cần phân biệt rõ van điều áp máy bơm với các thiết bị có tên gọi tương tự nhưng cấu tạo hoàn toàn khác như: rơ-le áp suất, biến tần điều khiển động cơ bơm, hay bình tích áp. Sự nhầm lẫn này thường dẫn đến việc lắp đặt sai mục đích kỹ thuật.

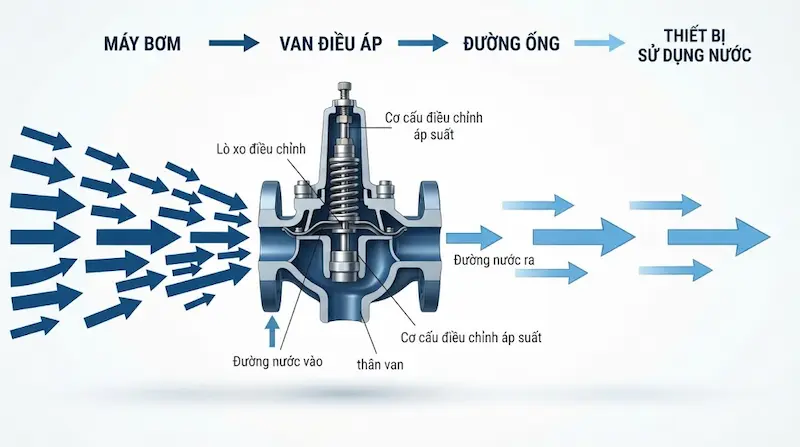

Nguyên lý hoạt động của van điều áp máy bơm

Cơ chế vận hành của dòng van này dựa trên sự cân bằng lực cơ học bên trong:

Áp suất dòng nước đi vào tác động trực tiếp lên màng van hoặc piston cảm biến.

Lực này chống lại lực căng của lò xo điều chỉnh đã được cài đặt sẵn.

Khi áp suất đầu ra thay đổi, độ mở của van sẽ tự động dịch chuyển (thu hẹp lại khi áp suất vượt ngưỡng hoặc mở rộng ra khi áp suất giảm) để đưa áp suất về mức tiêu chuẩn.

Cần nhấn mạnh rằng van điều áp không tạo ra năng lượng áp suất thay cho máy bơm. Máy bơm thực hiện nhiệm vụ bơm đẩy lưu lượng và năng lượng, trong khi van điều áp máy bơm đóng vai trò là "người gác cổng" tinh chỉnh áp lực của dòng chảy sao cho an toàn và phù hợp nhất với hệ thống thiết bị sử dụng phía sau.

Phân tích chuyên sâu

Van điều áp và van giảm áp có giống nhau không?

Đây là một câu hỏi rất phổ biến trong giới kỹ thuật cơ điện:

• Van giảm áp (Pressure Reducing Valve): Tập trung chuyên sâu vào nhiệm vụ hạ áp suất đầu vào cao xuống một mức áp suất đầu ra thấp hơn và ổn định, bất kể lưu lượng dòng chảy thay đổi thế nào.

• Van điều áp: Là một thuật ngữ mang tính bao quát hơn, đôi khi dùng để chỉ chung các thiết bị kiểm soát áp suất trong hệ thống.

• Rơ-le áp suất (Pressure Switch): Thiết bị điện/cơ có nhiệm vụ cảm nhận mức áp suất để đóng hoặc ngắt mạch điện, từ đó điều khiển bật/tắt máy bơm, hoàn toàn không có chức năng tiết lưu dòng chảy như van.

Kết luận kỹ thuật: Hãy luôn tra cứu datasheet và cấu tạo thực tế của sản phẩm thay vì chỉ dựa vào tên gọi thương mại để lựa chọn thiết bị.

Các loại van điều áp dùng cho máy bơm

Tùy theo cấu tạo và phương thức vận hành, thị trường hiện nay chia thành các nhóm chính:

Van điều áp cơ: Sử dụng vít, lò xo và núm vặn thủ công để cài đặt. Ưu điểm là bền bỉ, không cần nguồn điện, dễ bảo trì.

Van giảm áp cơ học: Chuyên dùng để bảo vệ các thiết bị nhạy cảm phía sau bằng cách giữ cố định áp suất đầu ra.

Van điều áp điều khiển điện / Van tuyến tính: Tích hợp bộ truyền động (actuator) kết hợp cảm biến, phù hợp cho các hệ thống tự động hóa công nghiệp yêu cầu độ chính xác cực cao.

Thông số quan trọng khi chọn van điều áp máy bơm

Để sở hữu một thiết bị hoạt động hoàn hảo, bạn bắt buộc phải đối chiếu các thông số thương mại và kỹ thuật sau:

• Kích thước danh nghĩa (DN): Phải tương thích với đường kính ống (Ví dụ: DN15, DN25, DN50...).

• Áp suất đầu vào (Inlet Pressure): Áp lực tối đa từ máy bơm tác động lên van.

• Áp suất đầu ra (Outlet Pressure): Mức áp suất mong muốn duy trì cho hệ thống phía sau.

• Lưu lượng (Flow Rate): Một chiếc van có DN vừa vặn chưa chắc đã đáp ứng đủ lưu lượng nước đi qua nếu chọn sai dải làm việc.

• Nhiệt độ và Môi chất: Nước lạnh, nước nóng hay hóa chất sẽ quyết định vật liệu chế tạo van (đồng, gang, inox, thép) và loại gioăng làm kín.

Nên lắp van điều áp ở đâu trên hệ thống máy bơm?

Vị trí lắp đặt phụ thuộc vào sơ đồ không gian và yêu cầu thực tế của công trình:

• Ngay sau máy bơm: Thường áp dụng khi cần kiểm soát toàn bộ áp lực phát ra từ trạm bơm trước khi phân chia đi các nhánh.

• Trước khu vực thiết bị cần bảo vệ: Lắp trên đường ống chính cấp cho các tầng thấp (đối với nhà cao tầng) để tránh tình trạng áp lực nước quá mạnh gây hỏng thiết bị vệ sinh.

• Trên từng nhánh độc lập: Dùng khi các khu vực khác nhau trong hệ thống đòi hỏi những mức áp suất vận hành khác nhau.

Van điều áp ảnh hưởng thế nào đến máy bơm?

Mối quan hệ vận hành tuần tự được thể hiện qua chuỗi: Máy bơm tạo áp/lưu lượng $\rightarrow$ Van điều áp kiểm soát áp suất $\rightarrow$ Thiết bị sử dụng. Nếu bạn chọn sai thông số van (ví dụ chọn van quá nhỏ so với công suất bơm), nó sẽ gây ra hiện tượng thất thoát áp suất, thiếu lưu lượng nước, khiến máy bơm phải làm việc trong tình trạng quá tải hoặc rung giật.

Lưu ý chuyên gia: Không thể dùng van điều áp máy bơm để "chữa cháy" cho một hệ thống thiết kế sai ban đầu. Nếu nguyên nhân gốc rễ là do chọn sai công suất máy bơm, đường ống quá nhỏ hoặc thiếu bình tích áp, việc lắp thêm van điều áp sẽ không thể giải quyết triệt để vấn đề.

So sánh van điều áp, rơ-le áp suất và biến tần

Mỗi thiết bị đảm nhận một nhiệm vụ riêng biệt và chúng thường được kết hợp đồng bộ trong các hệ thống cấp nước hiện đại để tối ưu hóa hiệu suất vận hành.

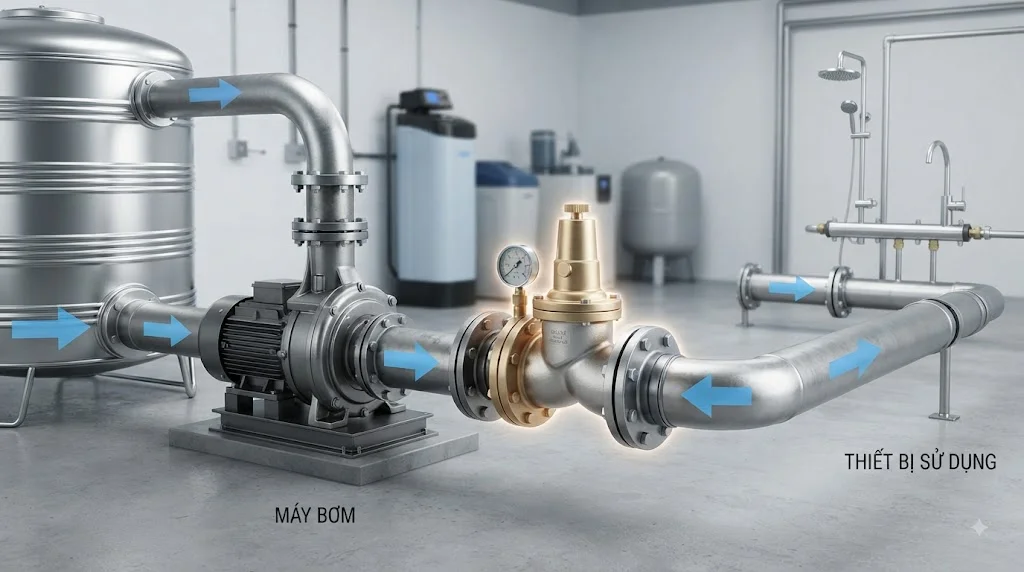

Ứng dụng thực tế

Khi nào nên sử dụng van điều áp cho máy bơm?

Bạn nên đầu tư thiết bị này trong các trường hợp cụ thể sau:

• Máy bơm tăng áp tạo ra áp lực quá lớn so với giới hạn chịu đựng của thiết bị đầu ra (vòi sen, máy giặt, đường ống nhựa).

• Hệ thống cấp nước tòa nhà cao tầng cần chia tách áp lực ổn định cho từng tầng.

• Cần bảo vệ đường ống và các van khóa khỏi hiện tượng xung \u200b\u200báp đột ngột.

• Các dây chuyền sản xuất công nghiệp yêu cầu áp suất nước cấp cho máy móc phải cực kỳ chính xác và không được dao động.

Những sai lầm thường gặp khi chọn van điều áp

Chỉ nhìn vào kích thước DN: Bỏ qua thông số lưu lượng khiến nước đầu ra bị yếu.

Không nắm rõ áp suất đầu vào: Lắp van có giới hạn chịu áp thấp hơn áp suất thực tế của máy bơm, gây nổ thân van.

Nhầm lẫn chức năng: Nghĩ rằng lắp van điều áp sẽ làm tăng áp lực nước yếu (thực tế van chỉ có tác dụng hãm và ổn định áp suất).

Lắp ngược chiều dòng chảy: Bỏ qua mũi tên chỉ hướng trên thân van làm tắc nghẽn hoàn toàn đường nước.

Hướng dẫn / Checklist

Cách chọn van điều áp máy phù hợp (Quy trình 8 bước)

Xác định loại bơm: Bơm tăng áp dân dụng, bơm ly tâm trục ngang hay trạm bơm công nghiệp?

Đo đạc áp suất đầu vào: Lấy thông số áp lực tối đa mà máy bơm có thể đạt được.

Xác định áp suất đầu ra mong muốn: Đây là thông số cốt lõi để cài đặt lò xo van.

Tính toán lưu lượng (Flow rate): Đảm bảo lưu lượng nước qua van không bị bóp nghẹt.

Chọn kích thước DN và kiểu kết nối: Ren hay mặt bích cho phù hợp với đường ống sẵn có.

Lựa chọn vật liệu: Đồng, gang hay inox tùy thuộc vào tính chất nguồn nước và nhiệt độ.

Đối chiếu Datasheet: Kiểm tra kỹ biểu đồ thông số kỹ thuật từ hãng sản xuất.

Kiểm tra sơ đồ bố trí: Đảm bảo không gian lắp đặt đủ chỗ cho việc bảo trì, vệ sinh van sau này.

Checklist lắp đặt và vận hành van điều áp

•  Kiểm tra model, kích thước DN và vật liệu đã đúng thiết kế chưa.

•  Vệ sinh sạch sẽ mạt hàn, cặn bẩn trong đường ống trước khi lắp.

•  Lắp đúng chiều mũi tên chỉ hướng dòng chảy trên thân van.

•  Siết lực vừa đủ tại các mối nối ren/bích để không làm biến dạng gioăng.

•  Mở nguồn nước từ từ sau khi hoàn tất để test áp.

•  Đo đạc lại áp suất đầu ra bằng đồng hồ áp lực và tinh chỉnh ốc hãm lò xo nếu cần.

FAQ

Van điều áp máy bơm có tác dụng gì?

Thiết bị này giúp kiểm soát, giảm và duy trì ổn định áp suất dòng nước ở phía sau van, bảo vệ đường ống và các thiết bị sử dụng nước khỏi nguy cơ quá áp.

Van điều áp có làm tăng áp lực nước không?

Không. Van điều áp và van giảm áp chỉ có chức năng tiết lưu và hạ áp suất dòng chảy. Chúng không thể thay thế máy bơm trong việc tạo ra năng lượng hay làm tăng áp lực nước ban đầu.

Van điều áp nên lắp trước hay sau máy bơm?

Vị trí tối ưu thường là lắp trên đường ống phân phối ngay sau máy bơm (hoặc trước các nhánh khu vực cần bảo vệ áp suất) tùy thuộc vào sơ đồ thủy lực của toàn bộ hệ thống.

Van điều áp có thay thế được rơ-le áp suất không?

Hoàn toàn không. Van điều áp xử lý dòng chảy và áp lực nước trực tiếp, trong khi rơ-le áp suất là thiết bị điện tử/cơ học dùng để đóng ngắt nguồn điện của máy bơm.

Cần dựa vào thông số nào để chọn mua van điều áp?

Bạn cần nắm rõ ít nhất các thông số: Kích thước đường ống (DN), lưu lượng tối đa, áp suất đầu vào, áp suất đầu ra cần thiết, nhiệt độ môi chất và kiểu kết nối.

Kết luận về van điều áp máy bơm

Tổng kết lại, van điều áp máy không phải là thiết bị thay thế cho máy bơm mà là mảnh ghép cốt lõi giúp hoàn thiện hệ thống kiểm soát áp suất tổng thể. Để đầu tư hiệu quả, bạn cần nhìn nhận tổng thể thông số của toàn hệ thống thay vì chỉ chăm chăm nhìn vào đường kính ống hay giá thành sản phẩm. Nắm vững quy trình từ áp suất đầu vào, áp suất đầu ra đến lưu lượng và chủng loại vật liệu sẽ giúp hệ thống của bạn hoạt động bền bỉ, an toàn trong nhiều năm.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van điều áp máy bơm
