Cẩm Nang Lựa Chọn Và Lắp Đặt Hệ Thống Ống Nước 1 Chiều Chuẩn Kỹ Thuật

Ống nước 1 chiều giúp giải quyết vấn đề gì?

Hệ thống cấp nước của bạn vừa hoàn thành, máy bơm hoạt động hết công suất để đẩy nước lên bồn chứa trên cao. Thế nhưng, ngay vừa khi bạn ngắt điện máy bơm, một hiện tượng quen thuộc lập tức xảy ra: toàn bộ lượng nước trong ống dội ngược về phía máy, kéo theo tiếng cánh bơm quay ngược lạo xạo, đồng thời áp lực trong đường ống thay đổi đột ngột làm rung lắc toàn bộ hệ thống.

Những sự cố này nếu lặp lại thường xuyên sẽ nhanh chóng làm hỏng thiết bị. Để giải quyết triệt để, người dùng thường tìm kiếm giải pháp mang tên ống nước 1 chiều.

Tuy nhiên, về mặt kỹ thuật, thứ mà bạn đang cần thực chất là cụm thiết bị van một chiều được lắp đặt thông minh trên đường ống. Thiết bị này cho phép dòng nước đi qua theo một hướng thiết kế sẵn và tự động chặn đứng dòng chảy ngược khi hệ thống dừng lại.

Từ thực tế đó, vấn đề đặt ra là có rất nhiều loại van một chiều khác nhau trên thị trường, và hoàn toàn không có chuyện một loại van có thể dùng chung cho mọi hệ thống. Hiểu đúng bản chất sẽ giúp bạn chọn được thiết bị tối ưu.

Kiến thức nền

Ống nước 1 chiều là gì?

Ống nước 1 chiều là cách gọi dân dã của người dùng để chỉ hệ thống đường ống được tích hợp van một chiều nhằm kiểm soát chặt chẽ hướng di chuyển của dòng chảy. Thiết bị này cho phép dòng nước lưu thông thuận chiều và tự động đóng kín khi dòng có xu hướng đảo chiều, qua đó hạn chế hoàn toàn hiện tượng nước chảy ngược.

Để tránh nhầm lẫn về mặt kỹ thuật, cần phân định rõ:

• Ống: Chỉ là đường dẫn vật lý để nước chạy qua.

• Van một chiều: Thiết bị cơ khí chuyên dụng chịu trách nhiệm kiểm soát hướng dòng chảy.

Do đó, không nên hiểu lầm ống nước 1 chiều là một chủng loại ống đặc biệt chỉ cho phép nước đi một chiều từ nhà sản xuất.

Trong quá trình tìm kiếm thông tin hoặc đặt hàng, hệ thống của bạn thường liên quan mật thiết đến các thuật ngữ chuyên ngành chuẩn hóa như van một chiều, van nước 1 chiều, check valve, non-return valve, one-way valve, hoặc van chống chảy ngược. Việc nắm vững các semantic keywords này giúp bạn dễ dàng tra cứu đúng tài liệu kỹ thuật của nhà sản xuất.

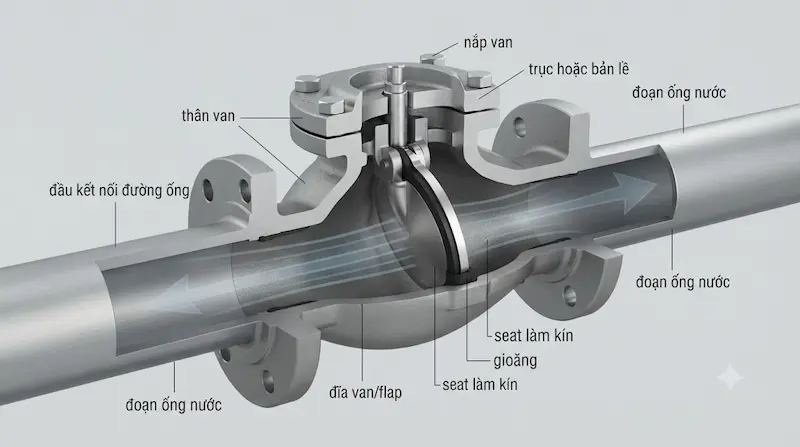

Cấu tạo và nguyên lý hoạt động của van một chiều trên đường ống

Về mặt cấu trúc cơ khí, một chiếc van một chiều dùng cho ống nước 1 chiều thường bao gồm các thành phần chính: thân van, đĩa van (flap), trục bản lề, lò xo trợ lực, hệ thống gioăng làm kín (seat) và các đầu kết nối tiêu chuẩn.

Về nguyên lý hoạt động, quá trình diễn ra hoàn toàn tự động dựa trên động lực học chất lỏng:

• Khi nước đi đúng chiều: Áp lực dòng nước đẩy thắng lực cản của lò xo hoặc trọng lực, tác động trực tiếp lên đĩa van làm van mở ra để nước lưu thông.

• Khi nước dừng hoặc đảo chiều: Dòng chảy mất đi, đĩa van lập tức quay trở lại vị trí đóng kín ban đầu dưới sự hỗ trợ của trọng lực hoặc lực đàn hồi lò xo, ngăn chặn hoàn toàn dòng chảy ngược.

Cần lưu ý rằng không phải mọi van một chiều đều đóng mở theo cùng một cơ chế. Tùy thuộc vào thiết kế, có dòng sử dụng trọng lực đĩa lật, có dòng dùng lực nén lò xo, hoặc sử dụng cơ cấu bi trượt và đĩa kép (dual plate).

Phân tích chuyên sâu

Các loại van một chiều dùng cho ống nước phổ biến

Để đáp ứng các yêu cầu khắt khe của từng công trình, thị trường hiện cung cấp nhiều dòng sản phẩm với cơ chế hoạt động riêng biệt:

1. Van một chiều lá lật (Swing check valve / Flap check valve): Đĩa van xoay quanh một trục bản lề cố định. Kết cấu tương đối đơn giản, rất phổ biến trong các hệ thống cấp nước dân dụng và công nghiệp.

2. Van một chiều lò xo (Spring check valve): Sử dụng lực đàn hồi của lò xo để ép đĩa van về vị trí đóng ngay lập tức. Dòng này có ưu điểm lắp đặt được ở nhiều tư thế khác nhau tùy theo thiết kế.

3. Van một chiều bi (Ball check valve): Sử dụng một viên bi di động làm bộ phận đóng mở. Cơ cấu này thường thấy trong một số hệ thống bơm và xử lý chất lỏng đặc thù.

4. Van một chiều Wafer / Dual plate (Đĩa kép): Thiết kế mỏng gọn với hai cánh đĩa gập đôi, giúp tiết kiệm tối đa không gian lắp đặt cho các đường ống công nghiệp lớn.

5. Van chân / Lupbe (Foot valve): Chuyên lắp ở đầu cuối của đường ống hút ngập trong nguồn nước, tích hợp lưới lọc rác và hỗ trợ giữ nước mồi cho máy bơm.

Lưu ý: Tuyệt đối không coi các dòng van này là hoàn toàn tương đương nhau bởi cơ chế đóng mở và giới hạn không gian lắp đặt của chúng khác nhau.

Thông số kỹ thuật cần quan tâm khi chọn van một chiều

Để đảm bảo hiệu quả vận hành lâu dài cho ống nước 1 chiều, bạn phải kiểm soát nghiêm ngặt các thông số kỹ thuật cốt lõi:

1. Kích thước danh nghĩa (DN): Các quy chuẩn phổ biến như DN25, DN40, DN50, DN80, DN100, DN150... Lưu ý DN biểu thị quy cách kỹ thuật chứ không phải đường kính ngoài đo thực tế bằng thước.

2. Áp suất danh định (PN): Các dải áp suất tiêu chuẩn như PN10, PN16, PN25. Cần chọn lựa bám sát áp suất thực tế và tiêu chuẩn kỹ thuật của toàn hệ thống.

3. Vật liệu chế tạo: Tùy thuộc vào môi trường nước mà lựa chọn đồng, gang, gang cầu, inox, thép hay nhựa kỹ thuật.

4. Kiểu kết nối: Ren trong/ngoài, kết nối mặt bích (Flanged) hoặc dạng kẹp (Wafer).

5. Nhiệt độ làm việc: Yếu tố cực kỳ quan trọng khi ứng dụng cho hệ thống nước nóng, hơi nước hoặc môi chất nhiệt độ cao.

6. Lưu lượng và tổn thất áp suất: Đây là thông số thường bị bỏ qua. Một chiếc van có DN đúng nhưng thiết kế không phù hợp lưu lượng sẽ gây ra tổn thất áp suất đáng kể, làm yếu dòng chảy.

Tại sao đường ống nước cần van một chiều?

Việc trang bị van một chiều cho ống nước 1 chiều mang lại những giá trị bảo vệ thiết yếu cho toàn bộ hạ tầng:

• Ngăn chặn triệt để dòng nước chảy ngược: Khi máy bơm ngừng hoạt động hoặc áp suất hạ xuống, nước không bị dội ngược về nguồn.

• Bảo vệ máy bơm tối ưu: Tránh tình trạng dòng chảy ngược làm quay ngược cánh bơm, gây sốc cơ học cho động cơ.

• Duy trì lượng nước mồi ổn định: Giúp hệ thống luôn sẵn sàng vận hành ở những lần khởi động tiếp theo mà không sợ bị e khí.

• Phân tách các vùng áp suất: Trong các hệ thống phức tạp có nhiều nhánh bơm, van một chiều giúp cô lập các khu vực áp suất khác nhau.

• Hạn chế xung chấn: Giảm thiểu các tác động tiêu cực do dòng đảo chiều gây ra. Tuy nhiên, cần nhấn mạnh rằng van một chiều không phải lúc nào cũng loại bỏ hoàn toàn hiện tượng búa nước (water hammer). Nếu hệ thống có nguy cơ xung áp cao, cần đánh giá toàn diện đặc tính đóng của van và các thiết bị giảm chấn đi kèm.

So sánh

So sánh các loại van một chiều cho đường ống nước

Insight chốt: Không bao giờ có một loại "van một chiều tốt nhất" cho mọi công trình. Tính hiệu quả phụ thuộc vào sự đồng bộ giữa môi chất, lưu lượng, áp suất, kích thước DN, tư thế lắp đặt và mục đích sử dụng thực tế.

Nên chọn loại van một chiều nào cho đường ống nước?

Bạn có thể dựa vào cấu trúc định hướng ứng dụng sau để đưa ra quyết định nhanh chóng:

• Nếu hệ thống là máy bơm hút nước từ giếng hoặc bể chứa $\rightarrow$ Cân nhắc sử dụng lupbe / van chân.

• Nếu là tuyến ống nước cấp công nghiệp quy mô lớn $\rightarrow$ Cân nhắc van lá lật (swing/flap check valve) hoặc wafer / dual plate tùy theo không gian.

• Nếu hệ thống đòi hỏi cơ cấu đóng bằng lò xo để chống chảy ngược nhanh $\rightarrow$ Cân nhắc spring check valve.

• Nếu quy mô đường ống nhỏ trong dân dụng $\rightarrow$ Xem xét van một chiều nối ren.

• Lưu ý cuối cùng: Luôn phải đối chiếu thông số thực tế với catalogue kỹ thuật của nhà sản xuất trước khi quyết định mua hàng.

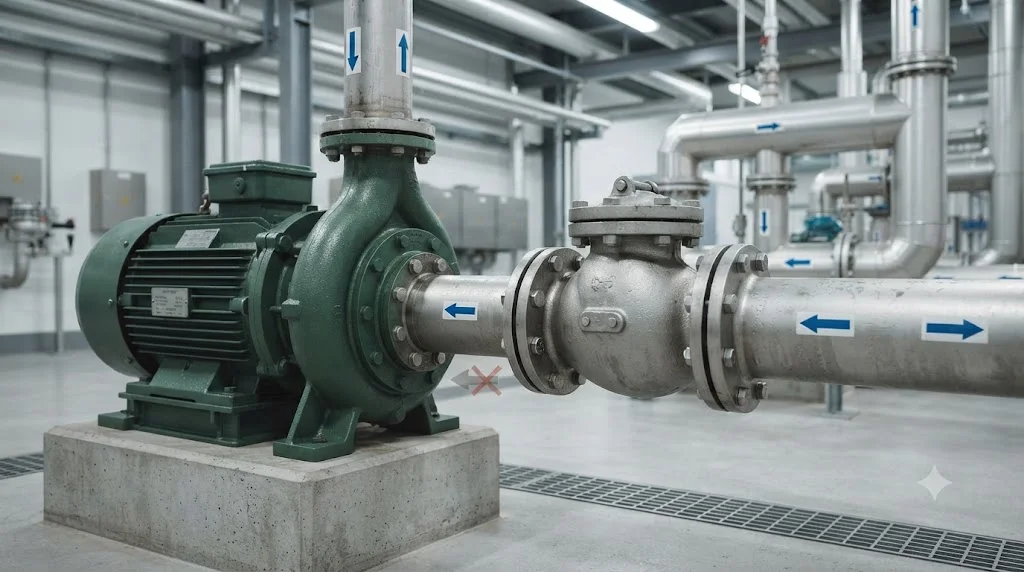

Ứng dụng thực tế

Van một chiều dùng trong những hệ thống nào?

• Hệ thống cấp nước dân dụng và công nghiệp: Ngăn dòng nước sạch hoặc nước thô quay ngược về nguồn cấp khi dừng bơm.

• Trạm bơm và hệ thống máy bơm: Kiểm soát hướng chảy ổn định, bảo vệ an toàn cho các dòng bơm tăng áp, bơm đẩy cao.

• Hệ thống phòng cháy chữa cháy (PCCC): Được bố trí tại các vị trí chiến lược trong mạng lưới đường ống để duy trì áp lực chờ theo đúng tiêu chuẩn kỹ thuật nghiêm ngặt.

• Hệ thống xử lý nước: Kiểm soát hướng đi của lưu chất giữa các giai đoạn lọc, hóa chất và bể chứa.

• Hệ thống tưới tiêu nông nghiệp và HVAC: Đảm bảo mạch nước tuần hoàn đúng chiều, tránh thất thoát áp lực vận hành.

Những sai lầm thường gặp khi lắp van một chiều

• Sai lầm 1: Lắp ngược chiều dòng chảy. Không quan sát kỹ mũi tên đúc nổi trên thân van làm nước bị chặn đứng hoàn toàn.

• Sai lầm 2: Chỉ chọn van dựa vào kích thước DN. Mua đúng đường kính ống nhưng bỏ qua thông số áp suất khiến van nhanh hỏng.

• Sai lầm 3: Không quan tâm đến định mức PN. Lắp van có khả năng chịu áp thấp hơn áp suất thực tế của hệ thống.

• Sai lầm 4: Bỏ qua yêu cầu về tư thế lắp. Lắp van lò xo hoặc lá lật sai góc độ kỹ thuật khiến đĩa van không thể mở hết cỡ.

• Sai lầm 5: Chọn van có kích thước quá nhỏ. Gây thắt cổ chai dòng chảy, làm tổn thất áp suất nghiêm trọng trên đường ống.

• Sai lầm 6: Không tính toán đến hiện tượng búa nước. Bỏ qua xung lực thủy lực đối với các hệ thống bơm công suất lớn đóng mở nhanh.

Hướng dẫn / Checklist

Checklist chọn van một chiều cho đường ống nước

Trước khi đưa ra quyết định đầu tư mua sắm cho ống nước 1 chiều, bạn cần hoàn thành bảng kiểm tra kỹ thuật sau:

•  Xác định chính xác đường kính ống / DN.

•  Đo lường lưu lượng dòng chảy thực tế.

•  Xác định áp suất làm việc trung bình của hệ thống.

•  Kiểm tra định mức PN / Class phù hợp.

•  Xác định nhiệt độ vận hành của lưu chất.

•  Phân tích đặc tính loại môi chất (nước sạch, nước thải, hóa chất...).

•  Lựa chọn vật liệu thân van tương thích (đồng, gang, inox...).

•  Chọn vật liệu gioăng làm kín (Seat).

• Xác định kiểu kết nối (ren, mặt bích, wafer).

•  Xác định rõ tư thế lắp đặt dự kiến (nằm ngang hay thẳng đứng).

•  Kiểm tra chiều hướng mũi tên dòng chảy.

•  Đánh giá nguy cơ phát sinh búa nước trong hệ thống.

•  Xác định yêu cầu bảo trì định kỳ.

•  Đối chiếu toàn bộ tiêu chuẩn áp dụng của nhà sản xuất.

Mẹo tối ưu hóa chuyển đổi: Để đội ngũ kỹ thuật hỗ trợ chọn đúng model chính xác nhất ngay từ lần đầu tiên, bạn chỉ cần cung cấp các thông số cốt lõi: DN đường ống + Áp suất làm việc + Lưu lượng + Loại môi chất + Nhiệt độ + Kiểu kết nối + Hình ảnh vị trí lắp đặt thực tế [chèn link: nhận tư vấn và báo giá van một chiều chính hãng].

Cách lắp và kiểm tra van một chiều

Quy trình 8 bước thi công chuẩn kỹ thuật:

• Bước 1: Xác định rõ hướng chuyển động của dòng chảy trên đường ống.

• Bước 2: Đối chiếu kỹ mũi tên chỉ hướng được khắc nổi trên thân van một chiều.

• Bước 3: Vệ sinh thật sạch sẽ mạt hàn, cặn bẩn bên trong đường ống trước khi lắp.

• Bước 4: Đảm bảo hai đầu mặt bích hoặc mối nối kết nối hoàn toàn đồng tâm.

• Bước 5: Lắp đặt đúng loại gioăng đệm chuyên dụng nếu sử dụng kết nối mặt bích.

• Bước 6: Tuyệt đối không để dị vật hoặc rác lọt kẹt vào bên trong cơ cấu đĩa van.

• Bước 7: Mở van cấp nước cho hệ thống một cách từ từ, tránh sốc áp đột ngột.

• Bước 8: Tiến hành kiểm tra toàn diện các yếu tố: tình trạng rò rỉ, tiếng va đập bất thường, độ rung động của ống, áp suất và lưu lượng thực tế.

Câu hỏi thường gặp về ống nước 1 chiều

Ống nước 1 chiều là gì?

Đây là tên gọi phổ biến của người dùng để chỉ hệ thống đường ống được trang bị van một chiều, giúp kiểm soát dòng nước chỉ di chuyển theo một hướng duy nhất và hạn chế chảy ngược.

Ống nước 1 chiều có phải van một chiều không?

Không hoàn toàn đồng nhất. Ống chỉ là đường ống dẫn nước vật lý, trong khi van một chiều là thiết bị cơ khí chuyên dụng được lắp lên đường ống để kiểm soát hướng chảy.

Van một chiều có tác dụng gì?

Van cho phép nước đi theo chiều thiết kế và tự động sập đóng kín khi dòng chảy có xu hướng đảo chiều, giúp bảo vệ máy bơm và duy trì ổn định hệ thống.

Nên dùng van một chiều lá lật hay van lò xo?

Việc này phụ thuộc hoàn toàn vào lưu lượng, áp suất, tư thế lắp đặt, yêu cầu tốc độ đóng van và đặc tính cụ thể của công trình, không nên chọn cảm tính theo tên gọi.

Làm sao chọn đúng van một chiều cho hệ thống?

Bạn cần xác định rõ các thông số gồm DN, PN, lưu lượng, áp suất, nhiệt độ môi chất, vật liệu chế tạo, kiểu kết nối và tư thế lắp đặt thực tế trên đường ống.

Chọn đúng van một chiều để hệ thống nước vận hành ổn định

Tóm lại, khái niệm ống nước 1 chiều thực chất hướng đến giải pháp sử dụng van một chiều để kiểm soát hướng di chuyển của dòng chảy trong các công trình dân dụng và công nghiệp. Thiết bị này đóng vai trò then chốt trong việc bảo vệ máy bơm, giữ nước mồi và duy trì sự ổn định cho toàn tuyến ống.
