AAV Automatic Air Vent Là Gì? Giải Pháp Xả Khí Tự Động Tối Ưu Cho Hệ Thống Đường Ống

Trong quá trình vận hành các hệ thống tuần hoàn chất lỏng, sự xuất hiện của các bọt khí ngầm luôn là mối hiểm họa giấu mặt. Khí lọt vào lòng ống không chỉ gây ra những tiếng ồn khó chịu mà còn dẫn đến hiện tượng e-nước (kẹt khí), làm sụt giảm nghiêm trọng hiệu suất trao đổi nhiệt và tăng nguy cơ xâm thực phá hủy cánh bơm. Để giải quyết triệt để bài toán này, thiết bị van xả khí tự động đã được nghiên cứu và ứng dụng như một giải pháp tự động hóa cốt lõi. Hãy cùng các chuyên gia cơ điện phân tích sâu về cấu tạo, nguyên lý và cách lựa chọn dòng van xả khí đặc chủng này.

AAV Automatic Air Vent Là Gì?

Định nghĩa bản chất kỹ thuật

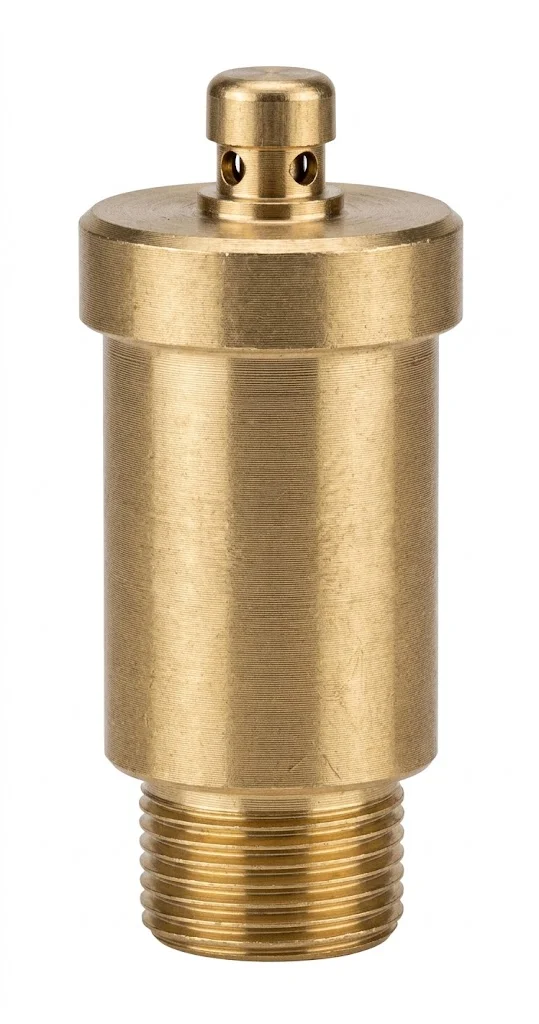

AAV Automatic Air Vent (thường được gọi là van xả khí tự động) là một thiết bị cơ khí chuyên dụng được lắp đặt trên các hệ thống đường ống kín dẫn chất lỏng. Thiết bị này vận hành dựa trên cơ cấu phao cơ học thông minh để tự động phát hiện, thu gom và trục xuất các túi khí sinh ra trong lòng ống ra môi trường bên ngoài mà không cần đến bất kỳ tác động thủ công nào của con người.

Chức năng chính của thiết bị

• Xả khí tự động liên tục: Loại bỏ hoàn toàn lượng khí hòa tan bị tách ra khỏi chất lỏng trong quá trình thay đổi nhiệt độ hoặc áp suất của hệ thống.

• Ngăn ngừa sự hình thành túi khí: Triệt tiêu các bóng khí lớn tích tụ tại các khúc cua hoặc điểm cao, đảm bảo tiết diện lòng ống luôn chứa đầy chất lỏng để lưu thông trơn tru.

• Bảo vệ toàn diện thiết bị đường ống: Ngăn chặn hiện tượng búa nước ngầm, hiện tượng xâm thực (cavitation) gây rỗ bề mặt cánh bơm và giảm thiểu tối đa sự oxy hóa rỉ sét từ bên trong lòng ống.

Cấu Tạo Và Nguyên Lý Hoạt Động Của AAV

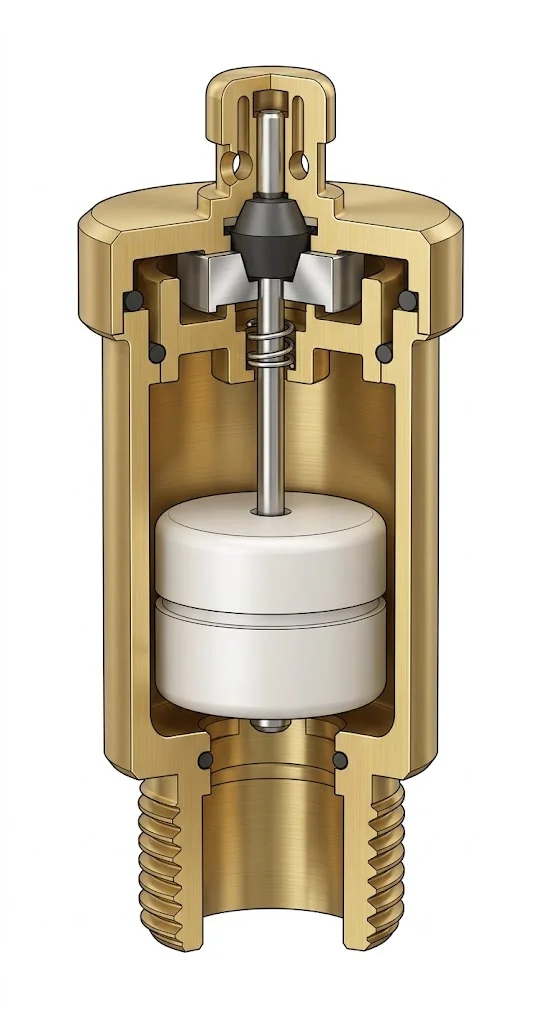

Các bộ phận cấu thành cơ bản

Một thiết bị van xả khí tự động tiêu chuẩn công nghiệp được lắp ráp từ các chi tiết cơ khí chính xác bao gồm:

• Thân van: Buồng chứa chính dạng hình trụ đúc bằng kim loại cứng, chịu được áp lực cao của hệ thống.

• Phao nổi (Float): Thường làm bằng nhựa PP cao cấp hoặc inox rỗng, có tỷ trọng nhẹ hơn nước để dễ dàng nổi trên mặt nước.

• Kim van (Plug/Needle): Chi tiết cơ học liên kết truyền động với phao, có đầu bọc gioăng cao su siêu mịn để đóng mở lỗ xả.

• Buồng chứa khí (Air Chamber): Không gian phía trên lòng van, nơi bọt khí tập trung và đẩy mực nước xuống.

• Cổng xả khí (Vent Outlet): Lỗ thoát nhỏ nằm ở đỉnh van, nơi khí nén thoát ra ngoài môi trường.

Giải thích kỹ thuật sâu:

Vì sao van xả khí tự động có thể tự động đóng mở hoàn toàn mà không cần nguồn cấp điện hay tín hiệu điều khiển? Tất cả dựa vào nguyên lý lực đẩy Ác-si-mét. Sự chênh lệch tỷ trọng giữa không khí và nước chính là nguồn năng lượng cơ học tự nhiên giúp chiếc phao dịch chuyển lên xuống. Đây là một đỉnh cao của thiết kế cơ khí thủy lực: Đơn giản, tin cậy tuyệt đối và không bao giờ lo gặp sự cố mất điện.

Các Loại van xả khí tự động Phổ Biến

Để ứng dụng hiệu quả vào từng dự án cụ thể, van xả khí tự động được chế tạo với nhiều biến thể về chất liệu và cấu trúc cơ học:

1. Phân loại theo vật liệu cấu thành

• Thân Đồng (Brass/Bronze): Dòng sản phẩm phổ biến nhất trong hệ thống kỹ thuật tòa nhà, khả năng chịu nhiệt khá, giá thành hợp lý.

• Thân Gang (Cast Iron/Ductile Iron): Thường dùng cho các kích cỡ lớn từ DN50 trở lên trong các tuyến ống cấp nước đô thị nhờ khả năng chịu lực va đập cơ học tốt.

• Thân Inox (Inox 304 / Inox 316): Dòng sản phẩm cao cấp chuyên dụng cho môi trường có tính ăn mòn cao, nhà máy hóa chất, y tế hoặc thực phẩm.

2. Phân loại theo kiểu kết nối với ống

• Kết nối ren: Thường áp dụng cho các kích thước nhỏ (DN15 - DN25), dễ dàng vặn trực tiếp vào các bệ ống nhánh.

• Kết nối mặt bích: Dùng cho đường ống trục lớn, đòi hỏi độ chắc chắn cao và tuân theo các tiêu chuẩn đúc như JIS, DIN hoặc BS.

3. Phân loại theo môi trường ứng dụng thực tế

• Hệ HVAC (Điều hòa trung tâm): Thiết kế chịu được dải nhiệt độ thay đổi liên tục của nước lạnh (Chiller) hoặc nước nóng.

• Hệ cấp nước sạch: Vật liệu làm phao và thân van phải đạt chứng nhận an toàn vệ sinh không gây nhiễm độc nguồn nước.

• Hệ hơi nóng và công nghiệp nặng: Cấu trúc van đặc biệt giúp ngăn hiện tượng bốc hơi làm biến dạng các chi tiết nhựa bên trong.

Thông Số Kỹ Thuật Quan Trọng Cần Biết

Việc đọc hiểu các chỉ số kỹ thuật định danh của thiết bị là quy trình bắt buộc để tránh hiện tượng nứt vỡ thân van do quá tải áp suất tĩnh.

Bảng thông số tham khảo dòng van AAV tiêu chuẩn

Phân tích từ chuyên gia:

Thông số nào ảnh hưởng trực tiếp nhất đến hiệu suất xả khí của van? Đó chính là áp suất làm việc tối thiểu và tối đa (Operating Pressure Range) chứ không phải kích thước cổng kết nối. Nếu áp suất hệ thống quá thấp (dưới ngưỡng mở của van), lực đẩy không đủ để mở kim van. Ngược lại, nếu áp suất vượt quá giới hạn PN quy định, lực ép của nước quá lớn sẽ khóa chặt phao ở vị trí đóng, khiến chiếc van hoàn toàn bị vô hiệu hóa chức năng xả khí.

So Sánh van xả khí tự động Và Van Xả Khí Thủ Công

Để làm rõ tính hiệu quả kinh tế khi đầu tư thiết bị tự động cho hệ thống công nghiệp, hãy cùng phân tích bảng đối chiếu dưới đây:

Kết luận đầu tư: Van xả khí thủ công chỉ phù hợp cho các điểm xả phụ ở cuối tuyến ống lộ thiên dễ tiếp cận. Đối với các công trình quy mô như nhà máy, tòa nhà cao tầng hay hệ thống HVAC chạy ngầm trên trần, việc trang bị dòng van van xả khí tự động là bắt buộc để tối ưu hóa chi phí vận hành và loại bỏ hoàn toàn các rủi ro do lỗi chủ quan của con người.

AAV Automatic Air Vent Được Sử Dụng Trong Những Hệ Thống Nào?

Tại sao tất cả các hệ thống tuần hoàn nước kín luôn coi van xả khí tự động là linh hồn của sự ổn định vận hành? Bản chất dòng chất lỏng khi di chuyển liên tục qua máy bơm sẽ bị xáo trộn áp suất, cộng thêm nhiệt độ thay đổi từ môi trường sẽ làm các phân tử khí hòa tan liên tục tách ra. Nếu không được thu gom bởi AAV, các bọt khí này sẽ liên kết lại thành các túi khí lớn chặn đứng dòng chảy.

Các hệ thống ứng dụng van xả khí tự động tiêu biểu bao gồm:

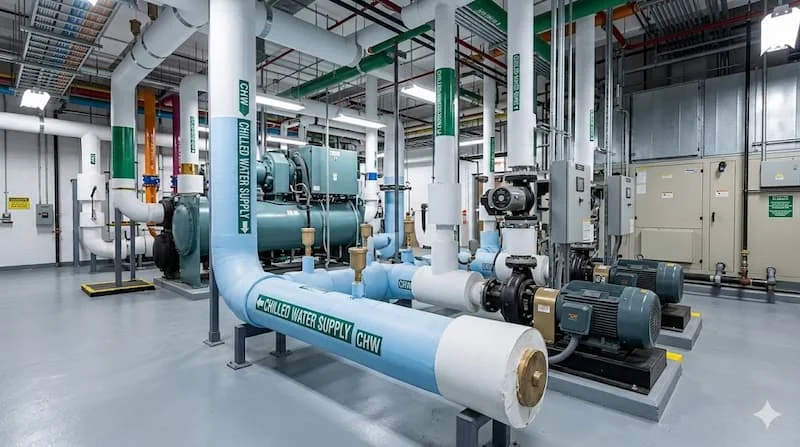

• Hệ thống điều hòa trung tâm HVAC: Lắp đặt tại các đường ống nước lạnh Chiller, tháp giải nhiệt cooling tower để đảm bảo hiệu suất trao đổi nhiệt tại các cuộn dây AHU/FCU đạt 100%.

• Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo đường ống cứu hỏa luôn đầy nước, sẵn sàng phun áp lực cao lập tức khi có hỏa hoạn mà không bị trễ do nén khí.

• Mạng lưới cấp nước sạch đô thị: Bố trí dọc theo các tuyến ống trục chính để ngăn chặn hiện tượng búa nước làm nổ vỡ đường ống khi trạm bơm kích hoạt đột ngột.

• Hệ thống năng lượng mặt trời công nghiệp: Xả lượng khí sinh ra khi nước bị đốt nóng lên nhiệt độ cao trong các tấm thu nhiệt gia đình và công nghiệp.

Những Sai Lầm Thường Gặp Khi Lắp Đặt AAV

Dù là một thiết bị thông minh, hiệu quả của van AAV sẽ sụt giảm nghiêm trọng hoặc biến mất nếu đội ngũ thi công vấp phải các sai lầm kinh điển sau:

1. Lắp đặt sai vị trí cao độ: Lắp van ở đoạn ống lửng lơ hoặc điểm thấp. Theo vật lý, không khí luôn bay lên điểm cao nhất. Lắp sai vị trí khiến van chỉ ngập trong nước và không bao giờ xả được khí.

2. Không lắp van khóa cách ly bảo trì: Bắt trực tiếp van AAV vào ống chính mà không qua một chiếc van bi nhỏ. Khi phao van bị kẹt do cặn bẩn gây rò rỉ nước, kỹ thuật viên buộc phải dừng và xả hết nước của toàn bộ hệ thống tòa nhà chỉ để thay một chiếc van xả khí nhỏ bằng ngón tay.

3. Lắp đặt van bị nghiêng góc: Van AAV bắt buộc phải được lắp đặt theo phương thẳng đứng 90 độ. Nếu lắp van bị nghiêng, trọng lực tác động lên phao sẽ bị lệch, làm kim van bị kẹt và gây ra hiện tượng rò rỉ nước liên tục ra cổng xả.

Checklist Lựa Chọn AAV Automatic Air Vent Chuẩn Xác

Để quá trình duyệt vật tư diễn ra chuẩn chỉnh về mặt kỹ thuật, bạn hãy áp dụng danh sách kiểm tra dưới đây trước khi đặt hàng:

• Xác định tính chất môi chất: Chất lỏng trong ống là nước sạch, nước thải, dầu hay dung dịch glycol hóa chất?

• Xác định dải áp suất làm việc: Áp suất đỉnh của đường ống có nằm trong giới hạn PN10, PN16 của van không?

• Lựa chọn mác vật liệu thân van: Thân đồng cho dân dụng thông thường hay thân inox cho môi trường hóa chất ăn mòn?

• Đối chiếu kích thước đường ống kết nối: Đầu ren chờ trên ống là kích cỡ DN15, DN20 hay DN25 để chọn van khớp hoàn toàn?

• Kiểm tra tiêu chuẩn kết nối hình học: Chuẩn ren NPT hay ren G để vặn không bị cháy ren mối nối?

• Yêu cầu đầy đủ chứng chỉ CO-CQ: Đảm bảo sản phẩm có nguồn gốc xuất xứ rõ ràng từ các thương hiệu uy tín để phục vụ nghiệm thu pháp lý dự án.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

• Vị trí lắp đặt vàng: Van AAV bắt buộc phải được định vị tại các điểm cao nhất của từng phân đoạn đường ống, tại các điểm quay đầu của đường ống chữ U hoặc ngay sau các cụm máy bơm chính.

• Quy trình vệ sinh định kỳ: Cứ sau 6 đến 12 tháng vận hành, đặc biệt là các hệ thống nước có nhiều cặn bẩn, cần đóng van khóa cách ly, tháo phần nắp van AAV ra để sục rửa các cặn bám trên phao cơ học và lau sạch phần gioăng cao su ở kim van để ngăn ngừa hiện tượng rỉ nước ngầm.

Câu Hỏi Thường Gặp (FAQ)

Van AAV Automatic Air Vent có xảy ra hiện tượng rò rỉ nước ra ngoài không?

Ở các sản phẩm chính hãng chất lượng cao, cơ cấu kim van bọc gioăng cao su siêu khít giúp chống rò rỉ nước tuyệt đối. Tuy nhiên, nếu nguồn nước hệ thống quá bẩn, các cặn đá vôi hoặc rác mịn bám vào bệ đỡ kim van sẽ khiến van bị hở nhỏ. Đây là lý do bạn cần lắp van khóa bảo trì phía dưới để dễ dàng tháo ra vệ sinh.

Tôi nên chọn kích thước van xả khí tự động như thế nào cho đúng?

Kích thước kết nối của van xả khí (DN15, DN20, DN25) không phụ thuộc trực tiếp vào đường kính của ống chính, mà phụ thuộc vào tổng lưu lượng và lượng khí dự kiến sinh ra trong hệ thống. Thông thường, với các đường ống trục tòa nhà, dòng van DN20 hoặc DN25 là cấu hình tiêu chuẩn phổ biến nhất.

Hệ thống sưởi, hơi nóng có dùng được van AAV thông thường không?

Không. Đối với các hệ thống hơi nóng hoặc nước nóng nhiệt độ cao vượt quá 100°C, bạn bắt buộc phải chọn dòng van xả khí tự động đặc chủng chịu nhiệt cao, sử dụng phao bằng inox và gioăng bằng vật liệu chịu nhiệt Teflon (PTFE) để tránh bị nóng chảy chi tiết.

Kết Luận: AAV Automatic Air Vent Giúp Hệ Thống Hoạt Động Ổn Định Và Hiệu Quả

Sở hữu khả năng vận hành tự động thông minh hoàn toàn bằng cơ học, không tốn điện năng cùng hiệu suất trục xuất khí nén vượt trội, AAV Automatic Air Vent chính là tấm lá chắn bảo vệ vững chắc cho độ bền của toàn bộ hệ thống đường ống công nghiệp và HVAC hiện đại. Đầu tư thiết bị xả khí tự động chất lượng cao ngay từ giai đoạn ban đầu là giải pháp kinh tế tối ưu giúp doanh nghiệp tiết kiệm tối đa chi phí sửa chữa đột xuất, ngăn ngừa rủi ro hỏng hóc máy bơm và duy trì hiệu suất vận hành năng lượng ở mức đỉnh cao đối với aav automatic air vent.
