Hướng Dẫn Toàn Diện Về khoá ren 21: Lựa Chọn Và Lắp Đặt Chuẩn Kỹ Thuật

Trong mọi hệ thống cấp thoát nước từ quy mô gia đình đến các công trình công nghiệp, các thiết bị kiểm soát dòng chảy luôn đóng vai trò nền tảng. Trong số đó, khoá ren 21 là dòng sản phẩm có mật độ xuất hiện dày đặc nhất nhờ tính linh hoạt và kích thước tương thích hoàn hảo với các thiết bị đầu cuối. Bài viết này sẽ phân tích chuyên sâu từ cấu tạo, phân loại đến các thông số kỹ thuật cốt lõi giúp bạn lựa chọn và vận hành thiết bị này một cách tối ưu.

Khoá ren 21 Là Gì?

Định nghĩa khoá ren 21

Khoá ren 21 thực chất là cách gọi phổ thông trong đời sống để chỉ loại van khóa nước sử dụng phương thức kết nối bằng ren, có kích thước bước ren phù hợp để lắp đặt trực tiếp vào các đường ống hoặc phụ kiện có đường kính danh nghĩa DN15 (tương đương đường kính ngoài của ống nhựa/kim loại xấp xỉ phi 21). Thiết bị này giữ nhiệm vụ đóng, mở hoàn toàn hoặc điều tiết lưu lượng dòng lưu chất di chuyển qua một phân đoạn ống nhất định.

Chức năng cốt lõi

• Đóng mở nguồn nước linh hoạt: Kiểm soát dòng chảy tại các vị trí rẽ nhánh hoặc ngay trước các thiết bị vệ sinh.

• Cô lập thiết bị đầu cuối độc lập: Khi một thiết bị như máy giặt, bình nóng lạnh hoặc vòi chậu rửa gặp sự cố, bạn chỉ cần khóa chiếc van này lại để xử lý mà không làm gián đoạn nguồn nước của toàn bộ ngôi nhà.

• Hỗ trợ bảo trì và sửa chữa hệ thống: Tạo ra các điểm ngắt cơ học an toàn, giúp kỹ thuật viên dễ dàng tháo lắp và thay thế các đoạn ống phía sau van mà không lo nước phun trào.

Cấu Tạo Và Nguyên Lý Hoạt Động

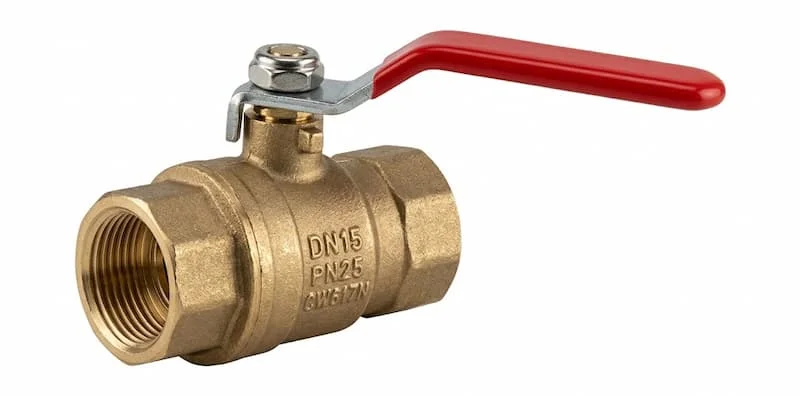

Cấu tạo chi tiết

Một thiết bị khoá ren 21 tiêu chuẩn có kết cấu cơ khí tinh gọn nhưng cực kỳ chắc chắn, bao gồm các bộ phận chính:

• Thân van: Bộ phận bao bọc bên ngoài chịu lực chính, được đúc nguyên khối từ kim loại hoặc nhựa, hai đầu có tiện ren trong hoặc ren ngoài.

• Tay điều khiển (Tay gạt hoặc tay quay): Bộ phận tiếp nhận lực từ tay người vận hành để điều khiển trục van.

• Trục van (Ty van): Thanh kim loại truyền động cơ học kết nối từ tay gạt xuống lõi van bên trong.

• Bi van (Ball) hoặc đĩa van (Disc): Chi tiết trực tiếp chặn dòng nước. Với van bi, đây là một quả cầu kim loại được đục lỗ xuyên tâm.

• Gioăng làm kín (Seat): Lớp đệm bằng cao su PTFE hoặc EPDM bao quanh bi van để ngăn chặn tuyệt đối tình trạng rò rỉ nước khi van đóng.

Nguyên lý hoạt động

Khi người vận hành tiến hành xoay tay gạt một góc đúng 180 độ hoặc gạt 90 độ (tùy dòng van), trục van sẽ truyền lực làm quả bi bên trong xoay theo. Khi lỗ xuyên tâm của quả bi nằm song song với đường ống, van ở trạng thái mở hoàn toàn cho nước lưu thông tối đa. Ngược lại, khi gạt ngược lại một góc 90 độ, lỗ xuyên tâm sẽ nằm vuông góc với dòng chảy, vách trơn của quả bi ép chặt vào gioăng và chặn đứng toàn bộ dòng lưu chất.

Giải thích kỹ thuật chuyên sâu:

Vì sao dòng van bi ren 21 lại đóng mở nhanh và được chuộng hơn van cổng cùng kích cỡ? Câu trả lời nằm ở hành trình cơ học. Van bi chỉ yêu cầu người dùng gạt nhẹ một góc đúng 90 độ là có thể chuyển trạng thái từ mở hoàn toàn sang đóng hoàn toàn. Trong khi đó, van cổng (van cửa) yêu cầu bạn phải xoay vô lăng nhiều vòng để trục van kéo đĩa van đi lên hoặc đi xuống tịnh tiến. Do đó, van bi luôn là lựa chọn ưu tiên tại các vị trí cần thao tác ngắt nước khẩn cấp.

Các Loại khoá ren 21 Phổ Biến Hiện Nay

Để tối ưu hóa hiệu năng vận hành và chi phí vật tư, các kỹ sư thường phân loại dòng van này dựa trên thiết kế cơ học và vật liệu cấu thành:

Phân loại theo thiết kế hình học

• Van bi ren 21 (Ball Valve): Dòng van phổ biến nhất, vận hành bằng tay gạt hoặc tay bướm nhỏ gọn, độ kín khít cao và lưu lượng tổn thất qua van cực thấp.

• Van cổng ren 21 (Gate Valve): Thường làm bằng đồng, thiết kế tay quay vô lăng tròn, chuyên dùng cho các đường ống chính có dòng chảy thẳng, ít khi dùng để điều tiết lưu lượng vì dễ mài mòn đĩa.

• Van cầu ren 21 (Globe Valve): Cấu trúc dòng chảy hình chữ S đặc trưng bên trong thân van, cho phép điều tiết lưu lượng chính xác tuyệt đối nhưng độ tổn thất áp suất qua van khá lớn.

• Van một chiều ren 21 (Check Valve): Vận hành tự động hoàn toàn bằng áp lực dòng chảy, chỉ cho nước đi theo một chiều nhất định và tự động đóng sập lại nếu có dòng nước chảy ngược, giúp bảo vệ máy bơm.

Phân loại theo vật liệu chế tạo

Thông Số Kỹ Thuật Cần Biết

Việc nắm vững các chỉ số kỹ thuật danh định của khoá ren 21 giúp người đi mua vật tư tránh được những sai sót hình học cơ bản khi ráp nối vào hệ thống đường ống sẵn có.

Bảng thông số kỹ thuật tổng hợp

• Kích thước danh nghĩa: DN15

• Kích thước hệ inch: 1/2 inch

• Đường kính ngoài tương thích của ống: Phi 21 (hoặc chính xác là 21,3 mm)

• Kiểu kết nối cơ học: Kết nối bằng ren (Ren trong hoặc ren ngoài theo chuẩn NPT hoặc G)

• Áp lực làm việc định mức: PN10, PN16 (Tương đương áp suất làm việc từ 10 bar đến 16 bar)

• Dải nhiệt độ vận hành: Từ 0 độ C đến 180 độ C (Biên độ nhiệt phụ thuộc hoàn toàn vào mác vật liệu cấu thành thân van và gioăng màng làm kín).

Giải đáp thắc mắc kỹ thuật:

Chỉ số DN15 có phải là phi 21 không? Đây là hiểu lầm cực kỳ kinh điển của những người mới vào nghề. DN15 (Diameter Nominal) là đường kính định danh bên trong của lòng ống theo tiêu chuẩn quốc tế, còn phi 21 (21 mm) là đường kính ngoài thực tế của đoạn ống đó để tiện ren. Do đó, khi tài liệu thiết kế ghi van DN15 hoặc van 1/2" thì ngoài thực tế bạn phải chọn mua dòng khóa ren 21.

Bên cạnh đó, việc kiểm tra áp lực làm việc (PN) là tối quan trọng. Nếu bạn lắp một chiếc van có chỉ số PN10 vào đường ống đẩy của máy bơm áp lực cao có áp suất đỉnh vượt quá 10 bar, van sẽ rất dễ bị bục gioăng, gây rò rỉ nước liên tục.

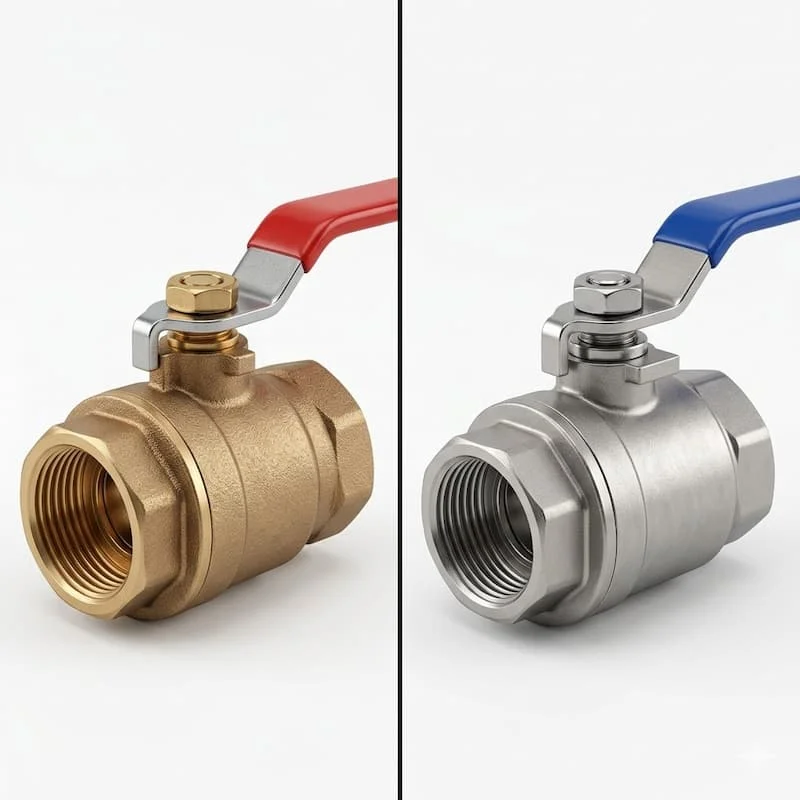

So Sánh Khóa Ren 21 Đồng Và Inox

Hai chất liệu kim loại này đang chiếm lĩnh phần lớn thị trường van ren nhỏ. Hãy cùng đặt chúng lên bàn cân để làm rõ tính kinh tế và kỹ thuật:

Bảng tiêu chí so sánh chi tiết

Kết luận từ chuyên gia: Đối với các nhu cầu dân dụng thông thường như khóa vòi nước sinh hoạt, nhà vệ sinh hay hệ thống tưới vườn gia đình, khóa đồng là sự lựa chọn tối ưu về mặt kinh tế. Tuy nhiên, đối với các môi trường công nghiệp, đường ống dẫn dung môi bẩn, hoặc nhà dân ở khu vực ven biển bị ảnh hưởng bởi hơi muối, đầu tư khóa inox là giải pháp dài hạn giúp bạn không phải tốn chi phí thay mới định kỳ.

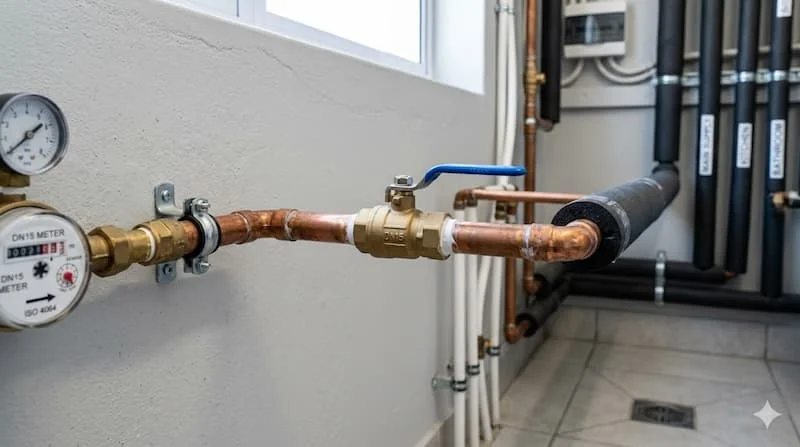

Khóa Ren 21 Được Sử Dụng Trong Những Hệ Thống Nào?

Vì sao kích thước DN15 (phi 21) lại trở thành kích thước van khóa có lượng tiêu thụ lớn nhất trên thị trường? Lý do là bởi đây là kích thước đường ống phân phối nhánh cuối cùng đi vào các thiết bị tiêu thụ nước đầu cuối của con người.

Dòng van này hiện diện trong các hạ tầng kỹ thuật quen thuộc:

• Hệ thống cấp nước sinh hoạt hộ gia đình: Lắp đặt làm van chặn ngay dưới chân chậu rửa mặt, vòi sen tắm, bình nước nóng lạnh bồn bệt vệ sinh.

• Hệ thống kết nối máy bơm: Định vị tại đường hút hoặc đường xả của máy bơm nước gia đình để hỗ trợ mồi nước hoặc tháo lắp bơm khi cần bảo dưỡng.

• Hệ thống tưới tiêu nông nghiệp & Sân vườn: Làm van chia nhánh cho các trục ống phun sương, phun béc tưới cây tự động.

• Hệ thống HVAC & Điều hòa: Khóa đường nước ngưng hoặc đường nước làm mát của các cụm máy lạnh công suất vừa và nhỏ.

Những Sai Lầm Thường Gặp Khi Chọn Khóa Ren 21

Việc chủ quan khi mua sắm vật tư ngành nước có thể dẫn đến nhiều phiền toái trong quá trình thi công:

1. Nhầm lẫn tai hại giữa DN15 (Phi 21) và DN20 (Phi 27): Rất nhiều người tự đi mua đồ ra cửa hàng chỉ nói "bán cho tôi cái van phi 20", dẫn đến việc mang về không thể vặn vừa ren ống do sai lệch kích thước hình học.

2. Chọn sai vật liệu môi chất: Sử dụng van nhựa PVC giá rẻ lắp cho đường ống nước nóng ra của bình năng lượng mặt trời, khiến van bị chảy nhão và bục vỡ ngay khi nhiệt độ nước lên cao vào buổi trưa.

3. Mua các sản phẩm trôi nổi không rõ xuất xứ: Các loại van đồng tạp chất bị pha lẫn nhiều chì thường rất giòn, khi bạn dùng mỏ lết siết ren sẽ rất dễ làm nứt toác cổ ren của van, gây lãng phí tiền bạc.

Checklist Chọn Mua Khóa Ren 21 Chuẩn Xác

Để không phải đi lại nhiều lần giữa công trường và cửa hàng vật tư, bạn hãy tích vào các ô dưới đây trước khi quyết định xuống tiền mua hàng:

• Xác định môi chất lưu thông: Nước lạnh sinh hoạt, nước nóng hay nước có lẫn hóa chất? (Để chọn nhựa, đồng hay inox).

• Kiểm tra chuẩn xác kích thước ống: Đường ống thực tế đang dùng là phi 21 (DN15) hay kích cỡ khác?

• Chọn loại bước ren phù hợp: Đường ống chờ sẵn là ren trong hay ren ngoài để mua loại van có đầu ren tương ứng (Hai đầu ren trong hoặc một đầu trong một đầu ngoài).

• Kiểm tra áp suất làm việc: Chỉ số PN in trên thân van có đáp ứng được áp lực của hệ thống bơm tăng áp trong nhà không?

• Lựa chọn thương hiệu uy tín: Ưu tiên chọn mua sản phẩm từ các hãng có tên tuổi rõ ràng, có logo đúc nổi trên thân van để tránh mua phải hàng giả, hàng nhái.

Lưu Ý Khi Lắp Đặt Và Sử Dụng

Quy trình lắp đặt khóa ren tuy đơn giản nhưng cần tuân thủ đúng các nguyên tắc cơ học sau để đảm bảo độ kín khít tuyệt đối:

• Quấn băng tan (cao su non) đúng cách: Quấn băng tan quanh đầu ren ngoài từ 15 đến 20 vòng theo chiều thuận kim đồng hồ (cùng chiều vặn van vào). Việc quấn ngược chiều sẽ làm băng tan bị đùn ra ngoài khi vặn van, gây rò rỉ nước.

• Không siết ren quá lực cơ học: Khi vặn van vào khớp ống, hãy dùng mỏ lết siết với lực vừa đủ kịch tay. Việc cố tình dùng lực đòn bẩy siết quá chặt sẽ làm cháy ren hoặc nứt vỡ phần vành bích của lỗ ren.

• Kiểm tra rò rỉ ngầm: Sau khi lắp xong, hãy mở van tổng để nước lưu thông và dùng khăn khô lau quanh mối ren để kiểm tra xem có hiện tượng thấm ẩm hay không trước khi đưa hệ thống vào sử dụng chính thức.

Câu Hỏi Thường Gặp (FAQ)

Khóa ren 21 tương ứng với kích thước DN bao nhiêu?

Trong hệ thống quy chuẩn kỹ thuật ngành nước quốc tế, đường ống ren phi 21 tương ứng với kích thước định danh là DN15 (hoặc kích thước hệ inch là 1/2").

Tôi có thể dùng khóa ren 21 bằng nhựa cho đường ống nước nóng được không?

Bạn tuyệt đối không được dùng van nhựa PVC thông thường cho nước nóng. Nếu muốn dùng van nhựa cho nước nóng, bạn phải chọn dòng van làm bằng chất liệu nhựa PPR chịu nhiệt chịu áp chuyên dụng.

Tại sao van khóa đồng của tôi sau một thời gian sử dụng lại bị kẹt cứng không gạt được?

Hiện tượng này xảy ra do cặn vôi hoặc oxit sắt có trong nguồn nước bám chặt vào bề mặt quả bi bên trong lòng van sau thời gian dài bạn không thao tác. Để khắc phục, định kỳ vài tháng bạn nên gạt đóng mở van một vài lần để rũ bỏ lớp cặn bám này.

Chọn Đúng Khóa Ren 21 Giúp Hệ Thống Hoạt Động Ổn Định

Tóm lại, việc thấu hiểu và lựa chọn chính xác thiết bị khóa ren 21 không chỉ giúp bạn tối ưu hóa công năng kiểm soát dòng chảy mà còn bảo vệ an toàn cho toàn bộ các thiết bị đắt tiền phía sau hệ thống. Một chiếc van khóa chất lượng tốt, được lắp đặt đúng kỹ thuật quấn băng tan sẽ loại bỏ hoàn toàn nguy cơ rò rỉ ngầm, giúp bạn an tâm vận hành ngôi nhà của mình một cách bền vững nhất đối với khoá ren 21.
