Hướng Dẫn Kỹ Thuật Toàn Diện Về Van Cổng Ty Chìm BB DN100

Trong các mạng lưới đường ống công nghiệp và hạ tầng kỹ thuật đô thị, việc kiểm soát và ngắt dòng lưu chất quy mô lớn đòi hỏi các thiết bị cơ khí có độ bền bỉ và độ tin cậy tuyệt đối. Giữa hàng loạt giải pháp trên thị trường, van cổng ty chìm BB DN100 nổi lên như một mắt xích cốt lõi, hiện diện trong hầu hết các hồ sơ thiết kế cấp thoát nước và phòng cháy chữa cháy. Việc hiểu rõ bản chất kỹ thuật, cấu trúc cơ học và các tiêu chí lựa chọn dòng van này là yếu tố sống còn giúp các nhà thầu tối ưu hóa chi phí và đảm bảo an toàn vận hành cho toàn hệ thống.

Van Cổng Ty Chìm BB DN100 Là Gì?

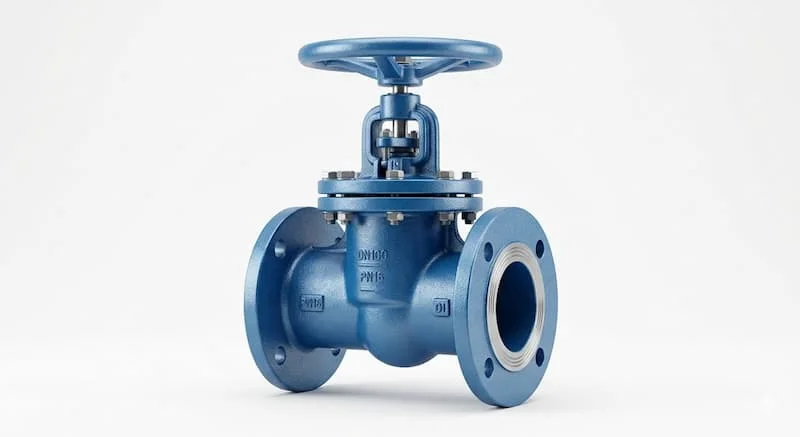

Định nghĩa bản chất kỹ thuật của van cổng ty chìm bb dn100

Van cổng ty chìm BB DN100 là một dòng van công nghiệp chuyên dụng dùng để đóng hoặc ngắt hoàn toàn dòng lưu chất trong đường ống. Thiết bị này có kích thước đường kính danh nghĩa là DN100, sử dụng phương thức kết nối hai đầu bằng mặt bích. Đặc trưng cơ học lớn nhất của sản phẩm là phần ty van (trục van) được thiết kế nằm ẩn hoàn toàn bên trong thân van và không hề thay đổi chiều cao hay nhô lên phía trên trong suốt quá trình người vận hành xoay tay quay để đóng hoặc mở van.

Ý nghĩa chi tiết của các ký hiệu kỹ thuật

Để giao tiếp chuẩn xác với các đơn vị cấp hàng và kỹ sư tư vấn giám sát, bạn cần bóc tách tường tận các ký hiệu cấu thành nên tên sản phẩm:

• Van cổng (Gate Valve): Ký hiệu dòng van có đĩa van chuyển động tịnh tiến lên xuống giống như một cánh cổng vuông góc với hướng đi của dòng chảy để thực hiện lệnh đóng hoặc mở.

• Ty chìm (Non-rising Stem): Thể hiện cơ chế ren trong. Khi xoay vô lăng, ty van chỉ quay tròn tại chỗ, đĩa van sẽ chạy theo ren trục để dịch chuyển lên xuống. Thiết kế này giúp bảo vệ ty van khỏi các tác động ăn mòn từ môi trường bên ngoài.

• BB (Bolted Bonnet): Nghĩa là nắp van được liên kết chắc chắn với thân van thông qua hệ thống bu lông và đai ốc chịu lực, kết hợp với gioăng làm kín ở giữa. Cấu trúc BB giúp chịu được áp lực cao và cực kỳ thuận tiện cho công tác tháo lắp, bảo dưỡng nội bộ.

• DN100: Kích thước danh nghĩa của cửa van, tương đương với đường kính trong quy ước là 100mm, chuyên dùng để kết nối vào đường ống có kích thước ngoài xấp xỉ phi 114mm (ống thép hoặc ống nhựa).

Cấu Tạo Và Nguyên Lý Hoạt Động

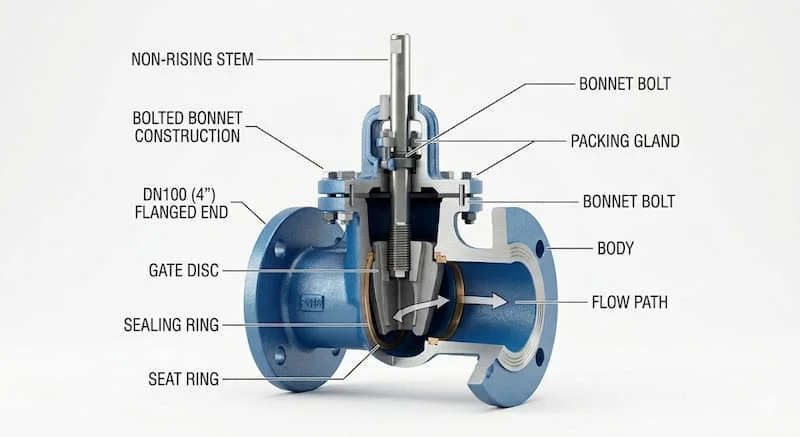

Chi tiết cấu trúc cơ khí

Một sản phẩm van cổng ty chìm BB DN100 tiêu chuẩn được lắp ráp hoàn chỉnh từ các bộ phận cơ học có độ chính xác cao:

• Thân van: Khối gang đúc chịu lực chính, có hai vành bích đúc liền ở hai đầu để kết nối với đường ống.

• Nắp van BB (Bolted Bonnet): Phần nắp phía trên, liên kết với thân bằng bu lông chịu lực cao, giữ cố định trục van và cổ van.

• Ty van chìm (Stem): Trục ren bằng thép không gỉ (Inox 304 hoặc 410) truyền động mô-men xoắn từ tay quay xuống đĩa van.

• Đĩa van (Gate/Wedge): Thường bằng gang bọc cao su cao cấp EPDM. Đĩa van có dạng nêm hình nón thuôn để ép chặt vào bệ đỡ khi đóng.

• Gioăng làm kín (Gasket/Packing): Các vòng đệm cao su hoặc bện teflon quanh cổ van để ngăn chặn lưu chất rò rỉ lên phía tay quay.

• Tay quay vô lăng (Handwheel): Bộ phận tiếp nhận lực cơ học từ thợ vận hành để thực hiện thao tác xoay.

Nguyên lý vận hành đóng mở

Khi người vận hành xoay tay quay vô lăng theo chiều kim đồng hồ, trục van quay tròn tại chỗ và dẫn động phần ren trong của đĩa van. Đĩa van sẽ từ từ trượt tịnh tiến đi xuống đáy thân van, ép chặt vào hai vòng đệm làm kín bệ đỡ, chặn đứng hoàn toàn dòng chảy. Ngược lại, khi xoay ngược chiều kim đồng hồ, đĩa van được kéo tịnh tiến lên phía trên nắp van, giải phóng hoàn toàn không gian trong lòng van để lưu chất đi qua với lưu lượng tối đa.

Giải thích kỹ thuật chuyên sâu từ chuyên gia:

Vì sao tuyệt đối không được sử dụng van cổng cho mục đích điều tiết lưu lượng (mở lửng 30% hoặc 50%)? Bản chất đĩa van cổng có thiết kế dạng tấm phẳng lớn. Khi bạn mở lửng, áp lực và tốc độ cực cao của dòng lưu chất va đập liên tục vào phần đáy đĩa van sẽ tạo ra hiện tượng xâm thực và rung lắc mạnh (vibration). Điều này không chỉ làm mài mòn, rách lớp cao su bọc đĩa van gây mất độ kín khít, mà còn có thể làm cong gãy ty van chỉ sau một thời gian ngắn vận hành. Van cổng sinh ra chỉ để thực hiện hai trạng thái: Hoặc đóng hoàn toàn, hoặc mở hoàn toàn.

Thông Số Kỹ Thuật Van Cổng Ty Chìm BB DN100

Việc đối chiếu chính xác các thông số kỹ thuật là điều kiện tiên quyết để đảm bảo thiết bị hoạt động an toàn dưới áp lực của hệ thống bơm mà không xảy ra sự cố nứt vỡ.

Bảng thông số kỹ thuật tham khảo chuẩn công nghiệp

Các thông số cốt lõi cần kiểm tra nghiêm ngặt trước khi mua

Trước khi phê duyệt hồ sơ mua sắm vật tư, kỹ sư cơ điện bắt buộc phải làm rõ thông số tiêu chuẩn mặt bích của van. Một chiếc van có vành bích đúc theo chuẩn JIS 10K (Nhật Bản) sẽ có số lượng lỗ bu lông và đường kính tâm lỗ khác hoàn toàn so với tiêu chuẩn BS hoặc DIN của Châu Âu. Nếu chọn sai thông số này, bạn sẽ không thể xỏ bu lông qua để kết nối van với mặt bích đã hàn sẵn trên ống, dẫn đến việc phải đổi trả hàng hóa, làm chậm tiến độ thi công của toàn dự án.

Ưu Điểm Và Nhược Điểm Của Van Cổng Ty Chìm BB DN100

Mỗi dòng thiết bị đều được tối ưu hóa cho những không gian và điều kiện làm việc riêng biệt. Dưới đây là phân tích khách quan về dòng van này:

Ưu điểm nổi bật

• Tiết kiệm không gian lắp đặt tối đa: Vì ty van không nâng lên khi mở nên tổng chiều cao của van luôn cố định. Thiết bị này là cứu cánh cho các hệ thống đường ống chạy ngầm dưới lòng đất, các hộp kỹ thuật hẹp hoặc không gian trần thạch cao chật chội.

• Độ kín thính học cao: Thiết kế cửa nêm bọc cao su đàn hồi kết hợp với nắp bích BB giúp van chống rò rỉ nước tuyệt đối, ngay cả khi chịu áp lực tĩnh lớn.

• Tổn thất áp suất bằng không: Khi mở hoàn toàn, đĩa van rút hết lên trên, lòng van hoàn toàn trống rỗng và trơn tru. Dòng lưu chất đi qua van thẳng tuột, không bị cản trở nên không gây sụt giảm áp suất đầu ra của máy bơm.

• Giá thành đầu tư cực kỳ hợp lý: Quy trình đúc gang ty chìm tốn ít vật liệu kim loại hơn so với hệ ty nổi, giúp tối ưu chi phí vật tư cho chủ đầu tư.

Nhược điểm cố hữu

• Khó nhận biết trạng thái vận hành: Nhìn từ bên ngoài, bạn không thể biết van đang đóng hay đang mở do tay quay không thay đổi vị trí cao thấp. Người thợ bắt buộc phải thử xoay vô lăng mới xác định được trạng thái.

• Công tác bảo trì ty van phức tạp: Do trục ren nằm bên trong và tiếp xúc trực tiếp với lưu chất, nếu nguồn nước chứa nhiều tạp chất hoặc hóa chất ăn mòn, phần ren trục sẽ dễ bị kẹt, rỉ sét và khó sửa chữa hơn so với hệ ty nổi nằm bên ngoài.

Khi nào nên ưu tiên lựa chọn thiết bị ty chìm?

Bạn nên ưu tiên sử dụng van cổng ty chìm BB DN100 tại các vị trí đường ống chôn ngầm dưới lòng đất (kết hợp với nắp hố van), các phòng trạm bơm có trần thấp, các vị trí ngách nhỏ hẹp trong nhà máy nơi không có khoảng không gian trống phía trên để trục van nhô lên.

So Sánh Van Cổng Ty Chìm BB DN100 Và Van Cổng Ty Nổi DN100

Để giúp ban quản lý dự án có cái nhìn thấu đáo trước khi đưa ra quyết định mua hàng, hãy cùng làm rõ sự khác biệt giữa hai trường phái thiết kế ty van này:

Bảng tiêu chí so sánh chi tiết

Kết luận chọn lựa: Van ty nổi luôn là ưu tiên bắt buộc cho hệ thống phòng cháy chữa cháy phòng bơm chính, vì đội ngũ cứu hỏa cần nhìn thấy ngay van đang mở hay đóng chỉ bằng mắt thường trong tình huống khẩn cấp. Trong khi đó, van ty chìm lại là sự lựa chọn hoàn hảo cho hệ thống cấp nước sạch đô thị, mạng lưới ống nhánh ngầm hoặc các vị trí trên cao sát trần nhà.

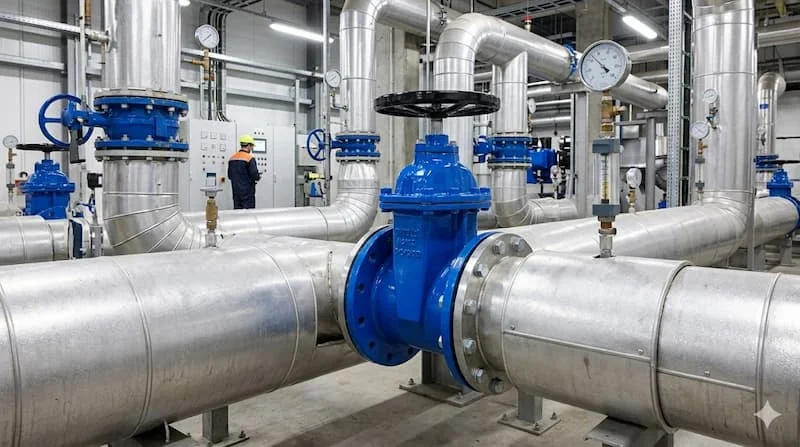

Ứng Dụng Thực Tế Của Van Cổng Ty Chìm BB DN100

Kích thước DN100 (tương đương đường ống phi 110mm - 114mm) được mệnh danh là "kích thước vàng" trong ngành nước. Đây là cỡ ống tiêu chuẩn cho các đường ống trục chính phân phối nước của tòa nhà cao tầng, đường ống gom nước thải phân khu và các tuyến ống nhánh cứu hỏa chính.

Sản phẩm van cổng ty chìm BB DN100 hiện diện rộng rãi tại:

• Hệ thống cấp nước sạch đô thị: Định vị tại các hố van ngầm ven đường để cô lập các phân đoạn ống khi xảy ra sự cố bục vỡ đường ống thành phố.

• Hệ thống PCCC tự động: Lắp đặt trên tuyến ống dẫn nước từ bể ngầm lên cụm bơm bù áp và bơm chính, hoặc các đường trục cấp nước lên các tầng nhà.

• Trạm bơm và Nhà máy xử lý nước: Nằm ở cửa hút của các máy bơm ly tâm công suất lớn để phục vụ công tác ngắt nước bảo dưỡng cánh bơm.

• Hệ thống cơ điện HVAC: Điều phối dòng nước làm mát tuần hoàn từ các tháp giải nhiệt (Cooling Tower) về phòng máy Chiller trung tâm của các trung tâm thương mại.

Những Sai Lầm Thường Gặp Khi Lựa Lựa Chọn Van DN100

Rất nhiều đơn vị thu mua vật tư do thiếu kinh nghiệm thực tế đã phạm phải các sai lầm nghiêm trọng dưới đây, dẫn đến việc tổn thất hàng chục triệu đồng:

1. Nhầm lẫn giữa các tiêu chuẩn mặt bích: Mua van chuẩn BS 4504 để lắp vào hệ thống ống có bích hàn chuẩn JIS 10K, dẫn đến việc các lỗ bu lông bị lệch tâm hoàn toàn, không thể đồng bộ cơ học.

2. Chọn sai cấp áp suất vận hành: Lắp van có độ dày PN10 vào hệ thống đường ống chung cư cao tầng nơi áp suất tĩnh ở các tầng hầm lên tới 14 - 15 bar, khiến van bị rò rỉ qua lớp gioăng nắp van ngay khi chạy thử tải.

3. Bỏ qua yếu tố vật liệu lòng van: Sử dụng van cổng thân gang, cánh van bọc cao su thông thường cho hệ thống dẫn nước thải có lẫn hóa chất hoặc dung môi hữu cơ, khiến lớp cao su bọc đĩa van bị ăn mòn, mục nát chỉ sau vài tháng, làm mất hoàn toàn khả năng đóng kín của van.

Checklist Chọn Mua Van Cổng Ty Chìm BB DN100 Chuẩn Xác

Để quá trình duyệt mua vật tư diễn ra trơn tru, không xảy ra sai sót kỹ thuật, bạn hãy áp dụng danh sách kiểm tra nghiêm ngặt dưới đây:

• Xác nhận kích thước: Kích thước van có đúng chuẩn DN100 (lắp ống phi 114mm) không?

• Xác định tiêu chuẩn bích: Tiêu chuẩn đúc mặt bích của van là gì (JIS 10K, BS PN16 hay DIN)? Có trùng khớp với bích của đường ống không?

• Kiểm tra thông số áp suất: Chỉ số áp suất định mức PN10 hay PN16 có thừa khả năng chịu tải áp suất đỉnh của máy bơm không?

• Kiểm tra mác vật liệu: Thân van bằng gang cầu hay gang xám? Ty van có đúng bằng thép không gỉ để chống rỉ sét không?

• Yêu cầu hồ sơ chứng nhận chất lượng: Nhà cung cấp có cam kết bàn giao đầy đủ chứng chỉ CO (Xuất xứ) và CQ (Chất lượng) bản gốc hoặc sao y bản chính không?

• Xác minh uy tín thương hiệu: Sản phẩm thuộc thương hiệu danh tiếng nào (như các dòng van Hàn Quốc, Đài Loan, Malaysia hay phân khúc cao cấp châu Âu)?

Lưu Ý Khi Lắp Đặt Và Bảo Trì

Quy trình lắp đặt van cổng size lớn đòi hỏi sự chuẩn chỉnh về mặt cơ học để tránh làm biến dạng thân van:

• Siết bu lông theo nguyên tắc đối xứng góc: Khi bắt bu lông kết nối mặt bích van với mặt bích ống, bắt buộc phải siết đều tay theo hình ngôi sao hoặc đối xứng chéo nhau. Việc siết chặt hoàn toàn một bên trước sẽ gây ra hiện tượng lệch bích, làm vênh gioăng cao su đệm và gây rò rỉ nước ngầm tại mối nối.

• Đặt đệm kín khít giữa hai mặt bích: Luôn luôn chèn một vòng gioăng đệm cao su hoặc gioăng teflon có kích thước tương thích giữa mặt bích van và bích ống trước khi xỏ bu lông để điền đầy các khoảng hở cơ khí li ti.

• Lên lịch trình bảo trì định kỳ: Dù là van ty chìm, cứ định kỳ từ 3 đến 6 tháng, kỹ thuật viên nên tiến hành quay tay gạt đóng mở hết hành trình từ 1 - 2 lần. Thao tác này giúp phá vỡ các mảng bám cặn vôi hoặc rỉ sét hình thành trong lòng van, đảm bảo van luôn vận hành trơn tru khi có sự cố khẩn cấp xảy ra.

Câu Hỏi Thường Gặp (FAQ)

Ký hiệu BB trong cụm từ van cổng BB có ý nghĩa là gì?

BB là viết tắt của cụm từ tiếng Anh Bolted Bonnet, có nghĩa là phần nắp van và thân van được kết nối định vị với nhau bằng một hệ thống bu lông vòng quanh. Thiết kế này giúp van có độ bền cơ học cực cao và rất dễ tháo mở để thay thế đĩa van bên trong khi bị mòn.

Van cổng ty chìm DN100 có thể dùng cho hệ thống cứu hỏa (PCCC) không?

Hoàn toàn được. Van cổng ty chìm DN100 được sử dụng rất nhiều trên các trục ống nhánh hoặc các vị trí đặt van trong hố ngầm của hệ thống PCCC nhờ ưu điểm tiết kiệm diện tích tối đa.

Làm thế nào để biết van cổng ty chìm đang đóng hay đang mở khi không thấy ty van nhô lên?

Bạn chỉ có thể xác định bằng cách xoay nhẹ tay quay vô lăng. Nếu vô lăng cứng hoàn toàn không thể xoay thêm theo chiều kim đồng hồ, van đang ở trạng thái đóng chặt. Ngoài ra, một số dòng van cao cấp hiện nay được nhà sản xuất tích hợp thêm một nắp chụp hiển thị chỉ số (Indicator) ở cổ van để chỉ rõ trạng thái ON/OFF cho người dùng.

Kết Luận: Van Cổng Ty Chìm BB DN100 Là Giải Pháp Tối Ưu Cho Hệ Thống Công Nghiệp

Sở hữu những ưu điểm vượt trội về khả năng tiết kiệm không gian lắp đặt, độ kín khít cơ học tuyệt đối cùng mức chi phí đầu tư ban đầu cực kỳ hợp lý, van cổng ty chìm BB DN100 xứng đáng là giải pháp kỹ thuật hàng đầu cho các mạng lưới đường ống cấp thoát nước và hạ tầng công nghiệp hiện đại. Việc thấu hiểu tường tận các thông số kỹ thuật như tiêu chuẩn mặt bích và áp lực PN trước khi mua sắm sẽ giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro kỹ thuật, đảm bảo công trình vận hành an toàn và bền bỉ suốt hàng thập kỷ đối với van cổng ty chìm bb dn100.
