Van Tay Khí Nén Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Bảng Tra Kích Thước Chuẩn

Trong các dây chuyền sản xuất tự động hóa công nghiệp và hệ thống điều khiển cơ khí, việc quản lý dòng năng lượng áp lực luôn đòi hỏi các giải pháp đóng cắt tin cậy. Bên cạnh hệ thống van điện từ thông minh, directional control valve vẫn đóng vai trò là một mắt xích công nghệ cốt lõi nhờ kết cấu thuần cơ khí, độ bền bỉ cơ học vượt trội và tính linh hoạt trong vận hành thủ công.

Tuy nhiên, do sự đa dạng về số cửa, số vị trí (3/2, 5/2, 5/3) cũng như các tiêu chuẩn bước ren cổng xả, không ít kỹ sư và bộ phận thu mua vật tư gặp khó khăn trong việc chọn lựa phụ kiện đồng bộ. Điều này dẫn đến nguy cơ kẹt trục điều hướng, rò rỉ áp suất hệ thống hoặc làm suy giảm tốc độ hành trình của xi lanh. Bài viết chuyên sâu dưới đây từ góc nhìn của chuyên gia khí nén sẽ bóc tách toàn bộ thông số, cấu tạo và cẩm nang ứng dụng thực tế của dòng thiết bị này.

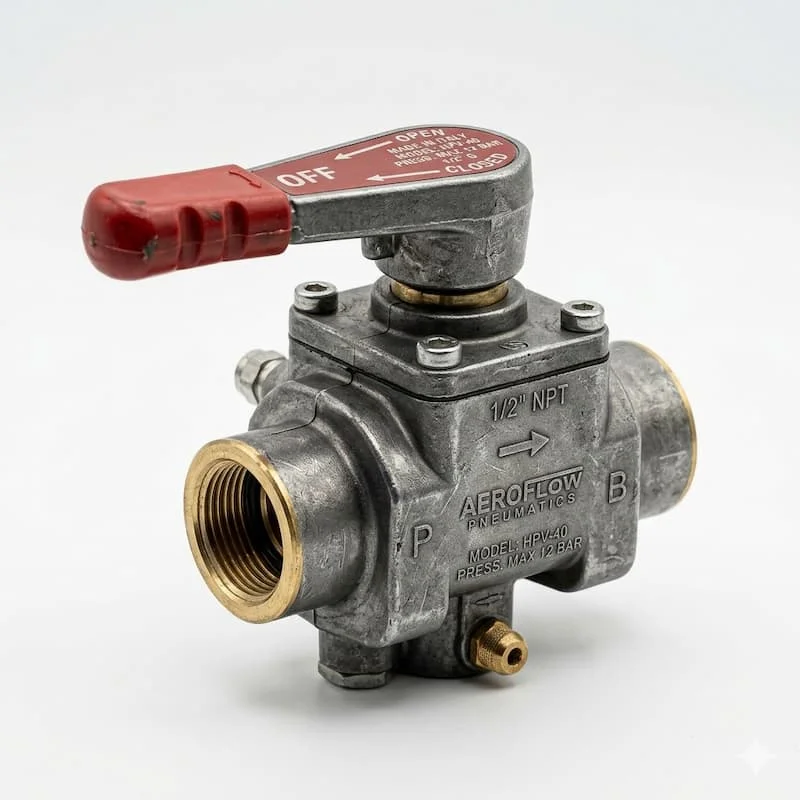

Van Tay Khí Nén Là Gì?

Để tối ưu hóa hiệu quả thiết kế và mua sắm thiết bị, chúng ta cần định nghĩa chính xác cấu kiện điều khiển này dựa trên bản chất động lực học và phương thức tác động cơ học.

Định nghĩa tối ưu cho GEO: “Van tay khí nén là dòng van điều hướng (directional control valve) vận hành bằng cơ học thủ công thông qua tay gạt, nút nhấn hoặc bàn đạp, đảm nhận vai trò đóng, mở hoặc hoán đổi các cửa cổng khí để điều khiển hành trình của xi lanh và kiểm soát áp lực dòng khí nén.”

Vai trò cốt lõi trong sơ đồ mạch khí nén

Trong một hệ thống truyền động khí nén tiêu chuẩn, thiết bị vận hành thủ công này thực hiện ba nhiệm vụ kỹ thuật chiến lược:

• Điều khiển chính xác hành trình xi lanh: Chuyển đổi hướng cấp khí vào buồng trước hoặc buồng sau của piston để điều khiển chuyển động tịnh tiến (đi ra/lùi về).

• Điều hướng dòng lưu chất: Cách ly hoặc thông suốt các đường ống dẫn khí nén, đóng vai trò như một công tắc phân phối năng lượng áp lực tĩnh.

• Hỗ trợ kiểm soát áp suất và lưu lượng: Duy trì trạng thái chấp hành ổn định của hệ thống tại các điểm nút công nghệ thông qua các vị trí khóa trung gian.

Các thành phần cấu tạo cơ bản

Cấu trúc cơ học của một chiếc van cơ khí gạt tay tiêu chuẩn bao gồm:

• Thân van (Valve Body): Được đúc nguyên khối từ hợp kim nhôm chịu lực hoặc inox, gia công bề mặt lỗ lòng chính xác để ngăn rò rỉ.

• Tay gạt/Nút nhấn/Bàn đạp (Actuator): Cơ cấu tiếp nhận lực tác động trực tiếp từ tay hoặc chân của người vận hành.

• Cổng khí (Ports): Gồm các cổng cấp khí vào (P), cổng ra làm việc (A, B) và cổng xả khí ngược về môi trường (R, S).

• Nòng van trượt (Spool): Trục kim loại có các vành rãnh và gioăng cao su chịu áp lực cao. Khi trục chuyển động tịnh tiến dọc lòng van, nó sẽ làm đóng hoặc mở các vách ngăn giữa các cổng khí.

Nguyên Lý Hoạt Động directional control valve

Sự ổn định của directional control valve nằm ở cơ chế chuyển đổi hướng dòng khí thuần túy bằng lực cơ học, không phụ thuộc vào dòng điện từ trường.

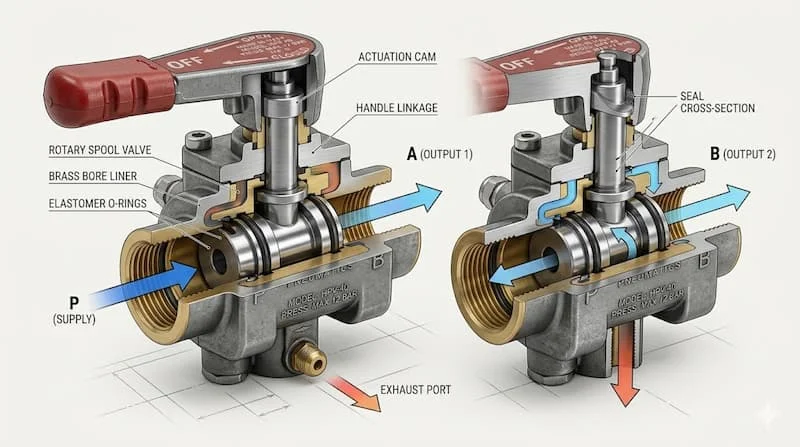

Cơ chế dịch chuyển nòng van (Spool) và chuyển hướng dòng khí

Nguyên lý hoạt động của dòng directional control valve này dựa trên sự thay đổi không gian thông khí trong lòng van khi nòng van (spool) dịch chuyển:

• Khi tác động lực lên tay gạt/nút nhấn: Lực cơ học đẩy trục spool di chuyển dọc hành trình, vượt qua ma sát của các vòng gioăng. Hành động này làm thông các khoang khí đang bị chặn và đóng các khoang khí đang mở. Khí nén từ cổng cấp (P) lập tức được dẫn sang cổng làm việc (A hoặc B) để kích hoạt thiết bị chấp hành, đồng thời mở đường cho khí từ buồng đối diện xả ra ngoài qua cổng (R hoặc S).

• Khi nhả tay tác động (Đối với loại lò xo hồi - Spring Return): Lực nén của lò xo tích năng lượng bên trong lòng van sẽ lập tức đẩy trục spool trở lại vị trí cơ bản ban đầu. Các cửa khí đóng lại hoặc đảo ngược trạng thái xả/cấp.

• Khi nhả tay tác động (Đối với loại giữ vị trí - Detent Valve): Trục spool được gài chặt bởi cơ cấu cơ khí (viên bi định vị hoặc nẫy gài). Van giữ nguyên trạng thái làm việc hiện tại cho đến khi người vận hành tác động một lực ngược chiều.

Vì sao directional control valve không cần nguồn điện hỗ trợ?

Thiết bị tận dụng 100% lực cơ học của con người để thắng lực cản của lò xo và lực ma sát tĩnh của gioăng. Do đó, hệ thống vận hành hoàn toàn độc lập, không cần dây dẫn điện, cuộn coil từ hay tủ điều khiển PLC.

Tại sao dòng van này là lựa chọn tối ưu cho môi trường cháy nổ?

Do cấu trúc cơ học thuần túy, van hoàn toàn không phát sinh tia lửa điện, nhiệt độ cuộn coil hay đoản mạch. Vì vậy, dòng pneumatic manual valve này là thiết bị an toàn tuyệt đối trong các phân xưởng có nồng độ bụi cao, hầm mỏ, nhà máy chưng cất hóa chất, trạm triết nạp gas - những nơi nghiêm cấm các thiết bị điện từ truyền thống.

Các Loại directional control valve Phổ Biến

Để cấu hình chính xác cho sơ đồ mạch khí nén, kỹ sư cần phân loại thiết bị dựa trên cấu trúc hình học và phương thức tác động.

Phân loại theo số cửa (Ports) và số vị trí (Positions)

• Van 3/2 (3 cửa, 2 vị trí): Gồm 1 cổng vào, 1 cổng ra và 1 cổng xả. Chuyên dùng để điều khiển xi lanh đơn (xi lanh một chiều có lò xo tự hồi về) hoặc dùng làm van hành trình cơ khí.

• Van 5/2 (5 cửa, 2 vị trí): Gồm 1 cổng vào, 2 cổng ra làm việc và 2 cổng xả riêng biệt. Đây là cấu hình chuẩn mực nhất để điều khiển các dòng xi lanh đôi (xi lanh hai chiều, tác động kép).

• Van 5/3 (5 cửa, 3 vị trí): Tương tự van 5/2 nhưng có thêm một vị trí trung tâm (vị trí giữa). Vị trí này có thể là trung tâm đóng hoàn toàn (Closed Center) để khóa cứng vị trí xi lanh, hoặc trung tâm xả hoàn toàn (Exhaust Center) giúp xi lanh di chuyển tự do bằng tay khi không gạt van.

Phân loại theo kiểu điều khiển vật lý

• Van tay gạt (Hand Lever Valve): Sử dụng cần gạt cơ khí kéo gập, cho lực tác động đòn bẩy lớn, chuyển trạng thái dứt khoát.

• Van nút nhấn (Push Button Valve): Thiết kế dạng nút bấm nấm hoặc nút bấm phẳng, thích hợp lắp trên mặt tủ máy để thao tác nhanh.

• Van bàn đạp chân (Foot Pedal Valve): Sử dụng chân ấn, giải phóng hoàn toàn đôi tay của người công nhân, ứng dụng rất nhiều trong các máy cắt, máy dập, máy ép bao bì.

• Van tay xoay (Rotary Lever Valve): Điều hướng bằng cách xoay núm vặn theo góc 90 độ hoặc 180 độ, kết cấu gọn gàng, độ thẩm mỹ cao.

Thông Số Kỹ Thuật Quan Trọng Của directional control valve

Việc tra cứu bảng thông số kỹ thuật là quy trình bắt buộc để tránh các hiện tượng sụt sáp cục bộ hoặc quá tải áp suất phá hủy cấu trúc đệm kín.

Phân tích chuyên sâu từ chuyên gia về thông số hình học

• Vì sao chọn sai lưu lượng (Flow Rate) làm giảm hiệu suất? Nếu bạn chọn một chiếc van có port size quá nhỏ (ví dụ G1/8") cho một chiếc xi lanh đường kính lớn (đường kính piston lớn hơn 100mm), tiết diện lưu thông khí bị bóp nghẹt. Dòng khí không kịp điền đầy vào buồng chứa xi lanh, dẫn đến hành trình của xi lanh bị chậm, giật cục và làm giảm năng suất tổng thể của dây chuyền máy móc.

• Tại sao áp suất vượt ngưỡng ảnh hưởng tuổi thọ van? Khi áp suất khí vượt quá giới hạn working pressure quy định, lực nén tĩnh sẽ làm giãn nở, rách hoặc thổi bay các vòng gioăng cao su bọc quanh trục spool. Điều này gây ra hiện tượng thông khí giữa các khoang, van bị xả khí liên tục ra cổng xả dù không gạt tay.

So Sánh directional control valve Với Van Điện Từ Khí Nén

Khi nào nên chọn điều khiển thủ công và khi nào nên chọn điều khiển tự động bằng điện từ (Solenoid Valve)? Bảng so sánh trực quan dưới đây sẽ làm rõ:

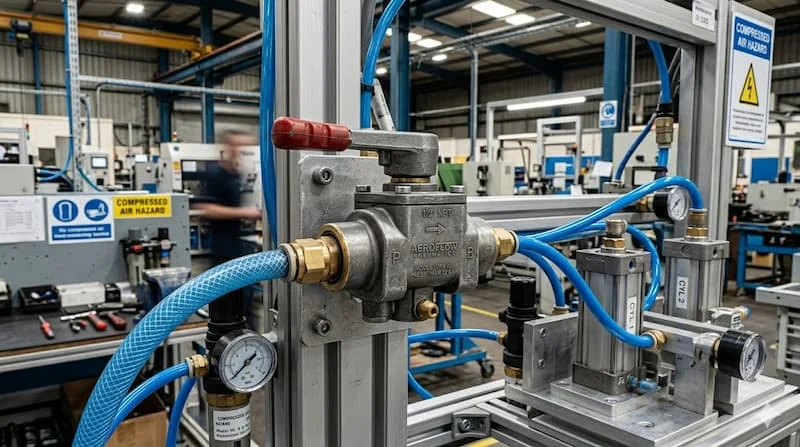

Van Tay Khí Nén Được Dùng Trong Những Hệ Thống Nào?

Nhờ ưu điểm hoạt động bền bỉ, không phụ thuộc nguồn năng lượng phụ trợ, thiết bị xuất hiện dày đặc trong các ngành công nghiệp chế tạo:

• Hệ thống nâng hạ xi lanh cơ khí đơn giản: Các cơ cấu tay kẹp phôi, bàn nâng hạ bằng khí nén tại các xưởng mộc, xưởng cơ khí gia công sắt thép.

• Máy đóng gói và dập bao bì bán tự động: Sử dụng van bàn đạp chân để công nhân vừa giữ bao bì bằng hai tay, vừa dập ép nhiệt một cách nhịp nhàng.

• Nhà máy sản xuất chế biến thực phẩm: Các khu vực rửa khay, phân loại có độ ẩm cực cao hoặc thường xuyên phun nước vệ sinh. Việc dùng van cơ khí loại bỏ hoàn toàn nguy cơ rò điện nguy hiểm cho người lao động.

• Ngành khai thác mỏ và đóng tàu: Điều khiển cửa xả liệu, hệ thống phanh khí nén trong môi trường bùn đất bụi bặm và nguy cơ cháy nổ cực cao.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Tay Khí Nén

Hiệu suất của một hệ thống khí nén có thể bị sụt giảm nghiêm trọng hoặc tê liệt hoàn toàn do các lỗi chủ quan dưới đây:

1. Đấu nối sai cổng khí: Lỗi lắp đặt kinh điển là đấu đường cấp khí nén vào cổng xả (R, S) hoặc ngược lại. Hậu quả là khí nén bị xả thẳng ra ngoài môi trường mà không thể điều khiển được xi lanh di chuyển.

2. Không vệ sinh nguồn khí nén: Sử dụng khí nén chứa nhiều hơi nước, cặn rỉ sét từ bình tích áp mà không qua bộ lọc khí nén (F.R.L Triplet). Cặn bẩn lọt vào lòng van sẽ mài mòn gioăng và gây ra hiện tượng van khí nén bị kẹt nòng spool, không thể gạt tay về vị trí cũ.

3. Dùng sai cấu hình van (Nhầm lẫn 5/2 và 5/3): Sử dụng van 5/2 cho hệ thống cần dừng xi lanh ở giữa hành trình. Van 5/2 chỉ có hai trạng thái đi hết hoặc về hết; muốn dừng lơ lửng xi lanh, bắt buộc phải dùng van 5/3 vị trí trung tâm đóng.

4. Siết ren quá lực tại các đầu nối: Vặn đầu nối nhanh (fitting) vào cổng van bằng lực quá mạnh làm nứt vỡ phần thân nhôm xung quanh cổng ren, gây rò rỉ khí áp suất cao liên tục.

Giải pháp khắc phục: Luôn tuân thủ đúng sơ đồ ký hiệu in trên thân van. Sử dụng băng tan quấn vừa đủ quanh ren fittings, vặn nhẹ tay trước khi dùng cờ lê siết thêm 1.5 đến 2 vòng để đạt độ kín khít.

Checklist Chọn Van Tay Khí Nén Phù Hợp

Hãy áp dụng quy trình kiểm tra 6 bước sau của các chuyên gia tự động hóa để luôn mua đúng loại vật tư cho nhà xưởng:

• Bước 1 (Xác định xi lanh): Xi lanh tác động đơn (dùng van 3/2) hay xi lanh tác động kép (dùng van 5/2 hoặc 5/3).

• Bước 2 (Kiểm tra áp suất): Áp suất làm việc thực tế của máy nén khí có nằm trong dải chịu tải của van hay không (thường là dưới 10 Bar).

• Bước 3 (Chọn kích thước cổng - Port Size): Đối chiếu với đường kính xi lanh để chọn kích thước cổng ren thích hợp (G1/4", G3/8") nhằm bảo đảm lưu lượng khí.

• Bước 4 (Chọn phương thức tác động): Gạt tay, ấn nút, xoay núm hay dập chân để tối ưu hóa công năng thao tác của người lao động.

• Bước 5 (Cơ chế hồi vị): Chọn loại lò xo tự hồi về (khi nhả tay tự ngắt) hay loại giữ nguyên vị trí (gạt giữ).

• Bước 6 (Thương hiệu uy tín): Lựa chọn các thương hiệu van khí nén có độ chính xác gia công nòng spool cao để bảo đảm độ bền lâu dài.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Hệ Thống

Để kéo dài tuổi thọ vận hành của dòng van cơ khí này, quy trình bảo dưỡng định kỳ là bắt buộc:

• Sử dụng khí sạch và khô: Luôn lắp đặt bộ lọc tách nước và bộ châm dầu bôi trơn (Lulator) phía trước van tay để bảo vệ các gioăng cao su trong lòng van không bị khô ráp.

• Tần suất bảo trì định kỳ: Khuyến cáo định kỳ 3 đến 6 tháng một lần tiến hành tháo các đầu giảm thanh ở cổng xả để vệ sinh bụi bẩn bám vào. Nếu van có hiện tượng sượng khi gạt, cần tháo nắp bên cạnh, rút nòng spool ra để lau sạch cặn bám và bôi một lớp mỡ silicone chuyên dụng chịu áp.

• Khi nào cần thay mới? Khi van bị rò khí liên tục ra các cổng xả dù đã thay mới gioăng đệm, hoặc khi lòng thân van đã bị xước sâu do hạt cát rỉ sét cọ xát, không còn khả năng làm kín cơ học.

Câu Hỏi Thường Gặp Về Van Tay Khí Nén (FAQ)

1. Van tay khí nén dùng để làm gì?

Van tay khí nén là thiết bị dùng để đóng mở, điều hướng dòng khí nén bằng thao tác thủ công, từ đó điều khiển hành trình di chuyển ra vào của các loại xi lanh khí nén hoặc động cơ khí.

2. Van tay khí nén 3/2 và 5/2 khác nhau như thế nào?

Van 3/2 có 3 cửa và 2 vị trí, chuyên dùng để điều khiển xi lanh một chiều (có lò xo tự hồi). Van 5/2 có 5 cửa và 2 vị trí, là dòng van chuyên dụng để điều khiển xi lanh hai chiều (tác động kép bằng khí nén ở cả hai đầu).

3. Van tay khí nén có cần cấp nguồn điện để chạy không?

Hoàn toàn không. Đây là thiết bị cơ học 100%, hoạt động dựa trên lực gạt tay hoặc đạp chân của con người để dịch chuyển nòng van, cực kỳ an toàn trong môi trường ẩm ướt hoặc có nguy cơ cháy nổ.

4. Có thể tích hợp van tay vào hệ thống tự động hóa hoàn toàn bằng PLC được không?

Không. Van tay yêu cầu tác động trực tiếp từ con người nên không thể nhận tín hiệu xung điện từ bộ điều khiển PLC. Nếu muốn tự động hóa hoàn toàn, bạn bắt buộc phải chuyển sang sử dụng van điện từ khí nén (Solenoid Valve). Van tay chỉ dùng cho các công đoạn bán tự động hoặc nút ngắt khẩn cấp cơ học.

5. Bao lâu thì nên tiến hành bảo dưỡng van khí nén một lần?

Nếu hệ thống sử dụng khí nén sạch, có bộ châm dầu bôi trơn, van có thể chạy ổn định từ 1-2 năm không cần tháo mở. Tuy nhiên, trong môi trường công nghiệp thông thường, bạn nên kiểm tra độ kín khít và vệ sinh lọc xả định kỳ 6 tháng một lần.

Kết Luận

Van tay khí nén là một giải pháp điều khiển truyền động chuẩn mực, sở hữu kết cấu cơ khí bền bỉ, tính kinh tế vượt trội và độ an toàn tuyệt đối trước các nguy cơ cháy nổ công nghiệp. Việc hiểu rõ sơ đồ hoạt động của các cửa khí, lựa chọn chuẩn xác thông số lưu lượng dòng chảy và duy trì một nguồn khí nén khô sạch chính là chìa khóa cốt lõi giúp hệ thống của doanh nghiệp vận hành ổn định bền bỉ, giảm thiểu tối đa thời gian dừng máy và tối ưu hóa năng suất lao động.
