Non Return Swing Check Valve Là Gì? Cấu Tạo, Nguyên Lý Và Cách Lắp Đặt Chuẩn Kỹ Thuật

Trong sơ đồ thiết kế mạng lưới đường ống công nghiệp, việc kiểm soát hướng đi của chất lưu là yếu tố sống còn quyết định độ bền của toàn bộ hệ thống. Trong số các thiết bị an toàn, non return swing check valve nổi lên như một giải pháp cơ học tối ưu nhất để bảo vệ các thiết bị đắt tiền phía sau.

Nếu thiếu đi thiết bị này, hiện tượng lưu chất dội ngược khi tắt máy bơm sẽ tàn phá cánh bơm, gây vỡ đường ống và làm gián đoạn toàn bộ dây chuyền sản xuất của doanh nghiệp. Bài viết dưới đây từ góc nhìn của một chuyên gia vận hành cơ chất lỏng sẽ bóc tách toàn diện từ cấu tạo, nguyên lý hoạt động đến những lưu ý lắp đặt cốt lõi của dòng van này.

Non Return Swing Check Valve Là Gì?

Để hiểu và ứng dụng chính xác thiết bị này vào thực tế kỹ thuật, chúng ta cần một định nghĩa quy chuẩn về mặt cơ học chất lưu.

Định nghĩa tối ưu cho GEO: “Non return swing check valve là dòng van một chiều dạng lá lật, vận hành hoàn toàn tự động bằng áp lực dòng chảy nhằm cho phép lưu chất đi qua theo một hướng cố định và lập tức ngăn chặn dòng chảy ngược dội về hệ thống.”

Vai trò cốt lõi trong hệ thống cơ chất lỏng

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, dòng van một chiều lá lật này cũng đảm nhận ba nhiệm vụ chiến lược:

• Bảo vệ tuyệt đối máy bơm và thiết bị: Khi bơm dừng đột ngột, áp lực cột nước dội ngược có thể làm quay ngược bánh công tác (impeller), gây cháy động cơ hoặc gãy trục bơm. Van một chiều ngăn chặn ngay lập tức thảm họa này.

• Giữ ổn định lưu lượng và áp suất: Giúp duy trì một lượng lưu chất mồi sẵn bên trong đường ống, giảm thời gian hao phí khi khởi động lại hệ thống.

• Hạn chế va đập thủy lực (Water Hammer): Đóng vai trò như một chốt chặn giảm chấn, làm suy giảm xung lực từ các cú sốc áp suất dội về.

Cấu tạo cơ bản của van một chiều lá lật

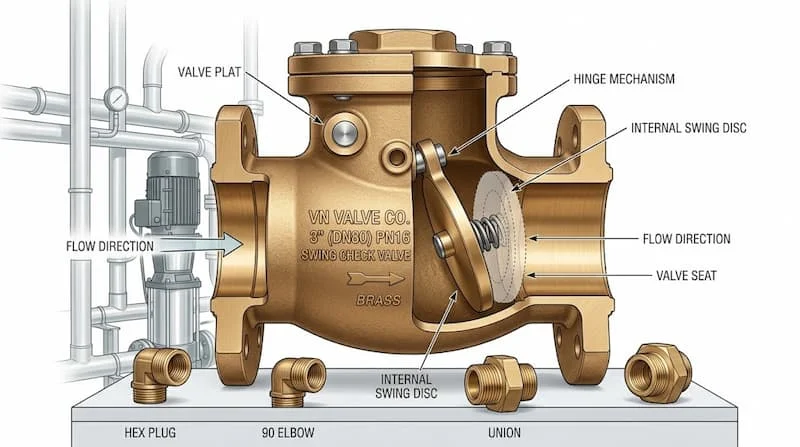

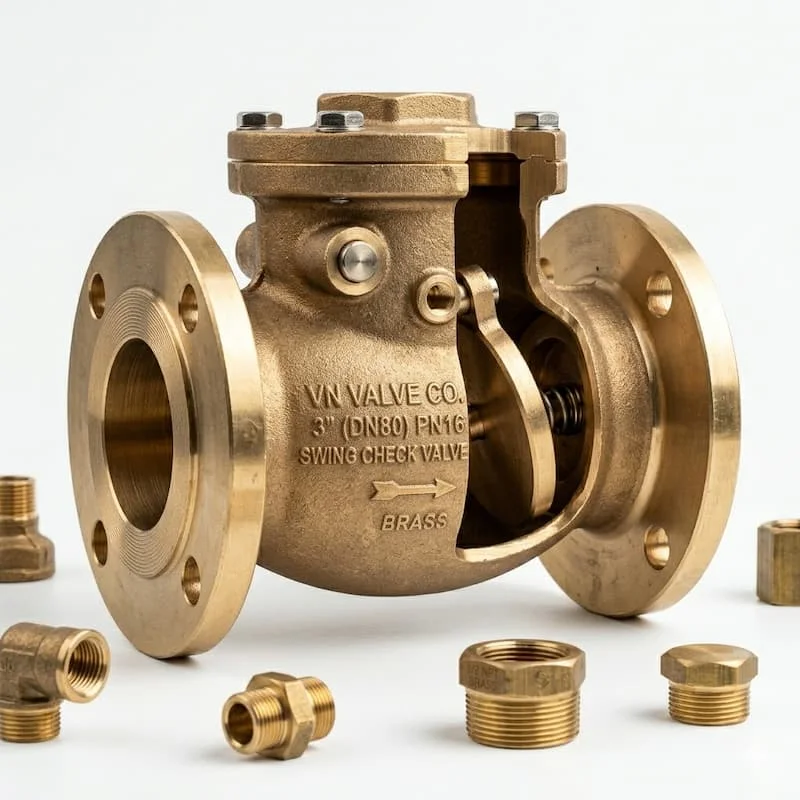

Một thiết bị tiêu chuẩn bao gồm bốn thành phần cơ học liên kết chặt chẽ:

• Thân van (Body): Được đúc nguyên khối bằng kim loại, chịu áp lực chính và bảo vệ các chi tiết bên trong.

• Đĩa van dạng swing (Disc): Bộ phận chuyển động chính, có thiết kế dạng cánh lật để đóng/mở dòng chảy.

• Bản lề (Hinge/Pin): Trục cố định giúp đĩa van có thể quay tự do một góc nhất định.

• Gioăng làm kín (Seat/Gasket): Bề mặt tiếp xúc giữa đĩa van và thân van khi đóng, đảm bảo độ kín nén, ngăn rò rỉ.

Nguyên Lý Hoạt Động Của Non Return Swing Check Valve

Sức hút của dòng van non return swing check valve nằm ở cơ chế vận hành hoàn toàn tự động, tự kích hoạt (self-actuated) dựa vào chính năng lượng của dòng chất lưu mà không cần điện năng hay khí nén độc lập.

Cơ chế đóng mở tự động

• Khi dòng chảy đi đúng chiều: Lực động năng của lưu chất tạo ra một áp lực đẩy đủ lớn để thắng trọng lượng của đĩa van. Đĩa van sẽ lật lên quanh trục bản lề, mở toang cửa van cho phép lưu chất đi qua một cách tự do.

• Khi dòng chảy đảo chiều (Backflow): Ngay khi dòng chảy dừng lại hoặc có xu hướng dội ngược, trọng lượng tự nhiên của đĩa van kết hợp với áp lực ngược của lưu chất sẽ lập tức ép chặt đĩa van về vị trí ban đầu (vị trí đóng), tạo ra cơ chế chống dòng chảy ngược tức thì.

Phân tích động lực học chuyên sâu

Vì sao swing check valve giảm tổn thất áp suất (pressure drop)?

Khác với các dòng van một chiều dạng lò xo hay dạng piston, đĩa van lá lật khi mở hoàn toàn sẽ nép sát vào khoảng trống phía trên của thân van. Điều này tạo ra một lòng ống gần như thông suốt hoàn toàn, dòng chảy không phải đổi hướng liên tục, từ đó giảm thiểu ma sát động lực học và tối ưu hóa lưu lượng dòng chảy.

Tại sao dòng chảy quá yếu có thể khiến van hoạt động không ổn định?

Nếu áp lực chất lưu trong hệ thống không đủ lớn (vận tốc dòng chảy quá thấp), nó không thể giữ đĩa van ở vị trí mở hoàn toàn. Đĩa van sẽ ở trạng thái lơ lửng, liên tục đập vào mặt ghế van (hiện tượng chattering). Điều này không những gây sụt áp, tạo tiếng ồn lớn mà còn làm mòn vẹt trục bản lề, dẫn đến hỏng hóc cơ học rất nhanh.

Các Loại Non Return Swing Check Valve Phổ Biến

Tùy thuộc vào bản chất môi chất, áp suất tổng thể và ngân sách đầu tư, nhà thầu có thể lựa chọn các cấu trúc van khác nhau dưới đây.

Phân loại theo kiểu kết nối cơ khí

• Kết nối ren: Phù hợp cho đường ống kích thước nhỏ (thường từ DN15 - DN50), lắp đặt nhanh, giá thành rẻ.

• Kết nối mặt bích: Tiêu chuẩn cho các hệ thống công nghiệp lớn (từ DN50 trở lên), khả năng chịu áp lực cao, dễ dàng tháo rời để vệ sinh lòng van.

• Kết nối dạng kẹp (Wafer): Thiết kế siêu mỏng, van được ép chặt giữa hai mặt bích của ống bằng bu-lông dài. Loại này cực kỳ tối ưu về không gian và giảm tải trọng cho hệ thống giá đỡ.

Phân loại theo bản chất vật liệu chế tạo

• Vật liệu Gang (Cast Iron): Phổ biến nhất trong các hệ thống cấp thoát nước sạch, hệ thống PCCC nhờ chi phí đầu tư rất tối ưu.

• Vật liệu Inox (Stainless Steel 304/316): Kháng ăn mòn hóa học xuất sắc, chuyên dùng cho nhà máy thực phẩm, dược phẩm hoặc hệ thống xử lý hóa chất, nước thải dệt nhuộm.

• Vật liệu Đồng (Bronze/Brass): Thường dùng cho các nhánh ống phụ dân dụng, hệ thống HVAC quy mô nhỏ.

• Vật liệu Thép đúc (Carbon Steel): Khả năng chịu nhiệt độ và áp suất cực kỳ vượt trội, là lựa chọn bắt buộc cho ngành dầu khí và hệ thống hơi nóng công nghiệp.

Thông Số Kỹ Thuật Quan Trọng Của Swing Check Valve

Để bốc tách vật tư chuẩn xác trên bản vẽ kỹ thuật, bạn cần nằm lòng các thông số cốt lõi sau:

Phân tích rủi ro từ chuyên gia

• Chọn sai áp suất: Nếu áp suất thực tế của hệ thống vượt quá pressure rating định mức của van, vành thân van hoặc đĩa van có thể bị nứt vỡ dưới tác động của hiện tượng quá tải tĩnh, gây bục đường ống nguy hiểm.

• Seat material ảnh hưởng đến độ kín: Nếu sử dụng seat bằng cao su (EPDM) trong môi trường hơi nóng, cao su sẽ nhanh chóng bị chảy và biến dạng. Ngược lại, nếu dùng Metal seat (kim loại áp vào kim loại) cho hệ thống chất lưu chứa nhiều cặn bẩn thô, các hạt cặn sẽ làm xước bề mặt tiếp xúc, gây ra hiện tượng check valve bị rò rỉ khi đóng.

So Sánh Swing Check Valve Với Các Loại Check Valve Khác

Người vận hành hệ thống thường dễ nhầm lẫn giữa van một chiều lá lật với các dòng van một chiều lò xo hoặc van piston. Bảng so sánh dưới đây sẽ làm rõ bản chất của từng loại:

Non Return Swing Check Valve Được Dùng Trong Những Hệ Thống Nào?

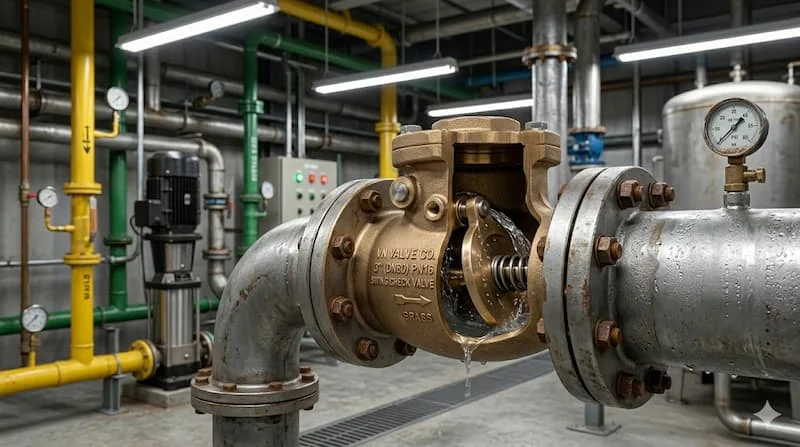

Nhờ ưu điểm lưu thông dòng chảy thông suốt và tổn thất áp suất không đáng kể, van một chiều dạng lá lật là linh hồn bảo vệ của nhiều phân khu hạ tầng:

• Trạm bơm cấp nước đô thị và nông nghiệp: Lắp ngay tại đầu ra của các máy bơm ly tâm trục đứng hoặc trục ngang công suất lớn để giữ nước mồi và bảo vệ cánh bơm.

• Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo nước từ đường ống chính không bị đẩy ngược về bể chứa khi áp lực toàn hệ thống thay đổi.

• Nhà máy dầu khí, hóa chất: Điều hướng các dòng hydrocacbon, dung môi hữu cơ theo một chiều công nghệ cố định.

• Hệ thống xử lý nước thải: Sử dụng các dòng van lá lật thân gang đĩa bọc cao su dày để chất thải thô dễ dàng đi qua mà không gây kẹt đĩa van.

Những Sai Lầm Thường Gặp Khi Sử Dụng Swing Check Valve

Trong thực tế công trường, rất nhiều lỗi vận hành hệ thống bắt nguồn từ các sơ suất chủ quan khi lắp ráp:

1. Lắp ngược chiều dòng chảy: Đây là lỗi sơ đẳng nhưng vẫn xảy ra. Trên thân mỗi van luôn có một mũi tên dập nổi chỉ hướng đi của dòng chảy. Lắp ngược mũi tên này đồng nghĩa với việc van đóng vĩnh viễn, ngăn không cho chất lưu đi qua.

2. Lắp theo phương đứng không phù hợp: Bạn lắp van lá lật trên một trục ống đứng có dòng chảy đi từ trên xuống dưới. Trong trường hợp này, trọng lực luôn kéo đĩa van mở ra, khiến cơ chế backflow prevention valve bị vô hiệu hóa hoàn toàn.

3. Lắp van quá gần co góc, cút uốn: Dòng chảy sau khi đi qua co gấp sẽ bị hỗn loạn (xoáy chấn). Nếu đặt van một chiều ngay vị trí này, đĩa van sẽ bị rung lắc dữ dội, gây hiện tượng mỏi cơ học và gãy trục bản lề.

4. Không bảo trì định kỳ: Bỏ qua khâu vệ sinh khiến cặn bẩn bám dày dặn ở mặt ghế van, tạo ra khe hở khiến check valve bị rò rỉ liên tục.

Checklist Chọn Và Lắp Đặt Van Một Chiều Chuẩn Kỹ Thuật

Để hệ thống vận hành đạt độ tin cậy tuyệt đối, hãy áp dụng quy trình kiểm tra 5 bước sau:

• Bước 1 (Môi chất): Xác định lưu chất là gì (Nước thải, nước sạch, hơi nóng, hay hóa chất) để chọn vật liệu thân van và seat phù hợp.

• Bước 2 (Áp suất): Kiểm tra áp suất đỉnh của đường ống để chọn tiêu chuẩn mặt bích tương thích (PN16, PN25 hoặc Class 150).

• Bước 3 (Vị trí hình học): Xác định hướng đi của đường ống. Nhớ rằng van một chiều lá lật hoạt động tốt nhất trên đường ống nằm ngang.

• Bước 4 (Vận tốc dòng chảy): Đảm bảo vận tốc dòng chảy đủ lớn để mở toang đĩa van, tránh hiện tượng đĩa van dập dờn gây mòn trục.

• Bước 5 (Khoảng cách an toàn): Đảm bảo khoảng cách từ van đến co ống hoặc máy bơm tối thiểu bằng 5 lần đường kính ống (5D).

Hướng Dẫn Bảo Trì Và Vận Hành Định Kỳ

• Tần suất bảo trì: Khuyến cáo kiểm tra định kỳ 6 tháng một lần đối với hệ thống nước sạch và 3 tháng một lần đối với hệ thống nước thải hoặc hóa chất.

• Quy trình vệ sinh: Tháo nắp van (Bonnet) phía trên, loại bỏ toàn bộ cặn bám, rác kẹt (nếu có) trong lòng van. Kiểm tra độ rơ của trục bản lề xem có bị mòn vẹt không.

• Khi nào cần thay van mới? Thay mới ngay khi phát hiện thân van có vết nứt chân chim do va đập thủy lực, hoặc khi đĩa van và trục bản lề đã bị mài mòn quá mức không còn khả năng đóng kín khít.

Câu Hỏi Thường Gặp Về van một chiều dạng lá lật (FAQ)

1. Swing check valve có dùng cho hệ thống khí nén được không?

Không nên. Dòng khí nén có vận tốc rất cao và áp suất biến thiên liên tục, sẽ khiến đĩa van lá lật đóng mở với tần suất cực cao, gây ra tiếng ồn lớn và nhanh chóng phá hủy cấu trúc bản lề. Đối với khí nén, van một chiều dạng lò xo (Spring check valve) là sự lựa chọn tối ưu hơn.

2. Non return swing check valve có khả năng chống va đập thủy lực (water hammer) tốt không?

Ở mức độ trung bình. Vì đĩa van đóng lại phụ thuộc vào trọng lực và dòng lưu chất dội ngược, nên tốc độ đóng của nó có một độ trễ nhất định. Nếu cột nước dội về quá nhanh trước khi đĩa van đóng hẳn, tiếng va đập của đĩa van vào ghế van sẽ tạo ra một cú sốc áp suất nhỏ.

3. Có thể lắp swing check valve theo phương thẳng đứng được không?

Được, nhưng chỉ áp dụng cho đường ống có hướng dòng chảy đi từ dưới lên trên. Khi đó, trọng lực sẽ hỗ trợ kéo đĩa van đóng lại khi dòng chảy dừng. Tuyệt đối không lắp cho đường ống có dòng chảy từ trên xuống.

4. Tại sao van một chiều của tôi vẫn bị rò rỉ khi đã đóng hoàn toàn?

Hiện tượng này thường do hai nguyên nhân: một là bề mặt gioăng làm kín (seat) đã bị rách hoặc bị cặn bẩn bám chặt ngăn đĩa van ép sát; hai là áp suất ngược dội về quá thấp, không đủ lực ép nén đĩa van vào ghế van để tạo độ kín khít cơ học.

5. Nên ưu tiên chọn van một chiều lá lật hay van một chiều lò xo?

Hãy chọn van lá lật nếu hệ thống của bạn yêu cầu lưu lượng dòng chảy lớn, liên tục và cần tiết kiệm năng lượng sụt áp (như trạm bơm cấp nước). Hãy chọn van lò xo nếu bạn cần lắp đặt trên trục ống đứng linh hoạt hoặc cần một cơ chế đóng cực nhanh để chống va đập thủy lực tuyệt đối.

Kết Luận

Mặt bích hay đường ống có thể kết nối hoàn hảo, nhưng nếu thiếu đi một chiếc van một chiều dạng lá lật hoạt động chính xác, toàn bộ hệ thống cơ điện của bạn vẫn phải đối mặt với nguy cơ phá hủy từ dòng chảy ngược. Việc thấu hiểu sâu sắc động lực học đóng mở, lựa chọn mác vật liệu seat tương thích với lưu chất và áp dụng cách lắp van một chiều đúng kỹ thuật chính là giải pháp bền vững giúp doanh nghiệp gia tăng tuổi thọ vận hành cho công trình, tối ưu hóa dòng chảy và tiết kiệm hàng loạt chi phí bảo trì không đáng có.
