Van SERA Là Gì? Tổng Quan Chức Năng, Phân Loại & Cách Chọn Chuẩn Kỹ Thuật

Trong các hệ thống định lượng hóa chất công nghiệp, sự chính xác và tính an toàn luôn được đặt lên hàng đầu. Chỉ một sự cố rò rỉ hoặc sai lệch áp suất nhỏ cũng có thể làm gián đoạn toàn bộ dây chuyền sản xuất. Để đảm bảo hệ thống vận hành trơn tru, các phụ kiện van chuyên dụng đóng vai trò cực kỳ then chốt.

Trong số các giải pháp hàng đầu hiện nay, các dòng phụ kiện Valve Sera đến từ thương hiệu sera GmbH (Đức) luôn được các kỹ sư tin tưởng lựa chọn. Bài viết này sẽ phân tích chi tiết về bản chất, nguyên lý vận hành, cách phân loại cũng như checklist lựa chọn chính xác thiết bị này cho hệ thống của bạn.

Van SERA Là Gì?

Valve Sera là thuật ngữ chung dùng để chỉ các loại van và phụ kiện van chuyên dụng được tích hợp hoặc lắp đặt đồng bộ trong hệ thống bơm định lượng của hãng sera GmbH (Đức). Các thiết bị này đảm nhận nhiệm vụ kiểm soát dòng chảy, duy trì áp suất, ngăn dòng ngược và bảo vệ an toàn cho đường ống.

Rất nhiều người dùng thường nhầm lẫn "Valve Sera" là tên của một mã sản phẩm hay một model van duy nhất. Tuy nhiên, trên thực tế, hệ thống định lượng SERA bao gồm một hệ sinh thái nhiều chủng loại van khác nhau, phân theo từng vị trí vận hành:

• Phía đường hút (Suction side): Bao gồm van chân (Foot valve), van cô lập (Shut-off valve)... giúp bảo vệ đầu bơm và duy trì trạng thái mồi.

• Phía đường đẩy (Pressure side): Bao gồm van định lượng (Dosing valve), van duy trì áp (Pressure keeping valve), van an toàn (Relief valve), van đa năng (Multifunction valve) và thiết bị châm (Injection fitting)...

Cần lưu ý rằng, Valve Sera được thiết kế cho các nhiệm vụ kỹ thuật đặc thù trong hệ thống dosing. Do đó, người vận hành không nên tự ý thay thế bằng các loại van thông thường không đạt tiêu chuẩn hóa chất.

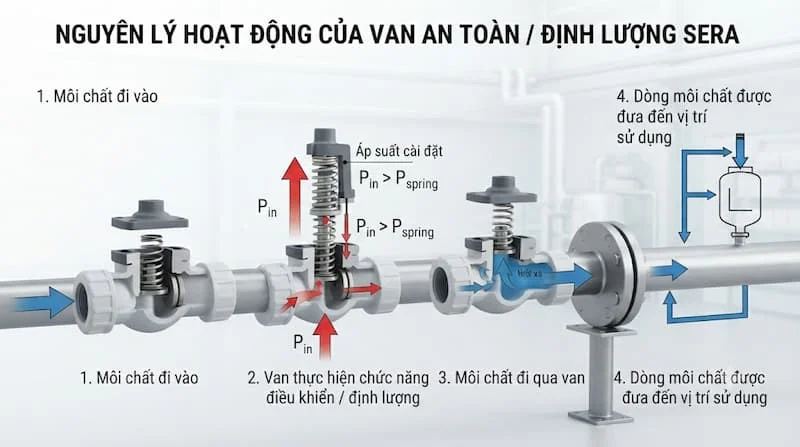

Nguyên Lý Hoạt Động Của Valve Sera

Do bao gồm nhiều chủng loại, Valve Sera không vận hành theo một nguyên lý đơn lẻ mà hoạt động dựa trên cơ cấu kỹ thuật riêng biệt tại từng vị trí trong quy trình định lượng:

1. Van phía đường hút (Suction Side)

Tại vị trí đường hút, các thiết bị như Foot valve SERA kết hợp cơ chế van một chiều (check valve) bằng bi hoặc màng. Khi bơm định lượng tạo áp suất âm, lực hút sẽ nâng bi/màng van để hóa chất đi vào đường ống. Khi bơm dừng, trọng lực và áp suất chất lỏng đẩy bi/màng về vị trí seat làm kín.

Cơ chế này giữ cho hóa chất luôn điền đầy trong ống hút, hạn chế tối đa hiện tượng chạy không tải (dry running) và giúp bơm lấy hóa chất ổn định ngay khi khởi động.

2. Van phía đường đẩy (Pressure Side)

Tại đầu ra của hệ thống, các dòng van màng duy trì áp (Diaphragm pressure keeping valve) và van an toàn (Diaphragm relief valve) vận hành dựa trên sự cân bằng giữa lực ép lò xo và áp suất dòng môi chất:

• Duy trì áp suất: Van chỉ mở khi áp suất đầu đẩy đạt đúng giá trị cài đặt, giúp chống hiện tượng tự chảy (siphoning) và ổn định lưu lượng châm.

• Bảo vệ quá áp: Khi áp suất đường ống vượt ngưỡng an toàn do tắc nghẽn, áp suất môi chất sẽ thắng lực lò xo, mở đường xả phụ để đưa hóa chất trở lại bồn chứa, bảo vệ đầu bơm và tuyến ống khỏi rủi ro nứt vỡ.

Các Loại Valve Sera Phổ Biến Hiện Nay

Để tối ưu hóa hiệu suất cho hệ thống bơm định lượng hóa chất SERA (SERA dosing pump), nhà sản xuất cung cấp các nhóm van chính sau:

1. Dosing Valve (Van định lượng / van châm)

Lắp đặt tại điểm cuối của đường ống đẩy, có nhiệm vụ đưa hóa chất vào dòng công nghệ. Van ngăn chặn dòng chảy ngược từ tuyến ống chính quay lại hệ thống định lượng khi bơm ngưng hoạt động.

2. Foot Valve (Van chân / Luppe)

Lắp ở vị trí thấp nhất của đường ống hút trong bồn chứa. Thiết bị tích hợp van một chiều và lưới lọc rác, giúp tránh chạy không tải và ngăn tạp chất kích thước lớn đi vào đầu bơm.

3. Diaphragm Pressure Keeping Valve (Van duy trì áp suất dạng màng)

Được bố trí trên đường đẩy để tạo ra một mức áp suất lưng (back pressure) ổn định. Thiết bị này cực kỳ quan trọng đối với các hệ thống có áp suất điểm châm thấp hoặc biến động liên tục.

4. Diaphragm Relief Valve (Van xả áp / Van an toàn dạng màng)

Đóng vai trò là thiết bị bảo vệ sự cố. Van tự động xả áp khi hệ thống bị quá tải áp suất, ngăn ngừa nguy cơ nổ ống hoặc cháy động cơ bơm.

5. Injection Fitting (Thiết bị châm hóa chất)

Kết cấu chuyên dụng kết nối trực tiếp vào đường ống công nghệ, tích hợp bộ phận phân tán hóa chất giúp quá trình hòa tan diễn ra nhanh chóng và đồng đều.

6. Multifunction Valve (Van đa năng SERA)

Dòng van cao cấp tích hợp đồng thời nhiều chức năng trên cùng một khối thân (duy trì áp, xả áp, mồi hệ thống, xả e). Đây là giải pháp giúp tiết kiệm không gian lắp đặt và tối ưu chi phí.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Valve Sera

Lựa chọn đúng thiết bị phụ kiện giúp hệ thống vận hành bền bỉ và chính xác. Dưới đây là các thông số kỹ thuật cốt lõi cần đánh giá:

Tài liệu kỹ thuật từ sera GmbH chỉ ra rằng, việc kết hợp sai vật liệu gioăng hoặc bi van có thể khiến thiết bị hư hỏng chỉ sau một thời gian ngắn vận hành.

Vì Sao Phải Chọn Đúng Vật Liệu Valve Sera?

Nhiều người dùng thường mắc sai lầm khi cho rằng các loại van nhựa chất lượng cao có thể dùng chung cho mọi loại hóa chất. Đây là quan điểm thiếu tính kỹ thuật. Mỗi loại hóa chất công nghiệp đều có tính chất hóa lý hoàn toàn khác nhau:

• Axit có tính oxy hóa mạnh (Axit Nitric, Axit Sunfuric đậm đặc): Yêu cầu vật liệu thân van bằng PVDF, gioăng FPM hoặc PTFE. Sử dụng nhựa PP hoặc gioăng EPDM sẽ bị ăn mòn và mủn rách rất nhanh.

• Dung dịch kiềm (NaOH, Ca(OH)2): Nhựa PP hoặc PVC kết hợp gioăng EPDM mang lại hiệu quả chi phí tốt và độ bền cao.

• Dung môi hữu cơ: Cần sử dụng thân van bằng thép không gỉ (Stainless Steel) kết hợp màng và gioăng PTFE.

Bên cạnh tính ăn mòn, nhiệt độ và nồng độ của hóa chất cũng ảnh hưởng trực tiếp đến độ bền cơ học của vật liệu. Do đó, việc chọn vật liệu cho Valve Sera bắt buộc phải đối chiếu chính xác giữa thông số môi chất thực tế và bảng tương thích hóa chất (Chemical Resistance List) của nhà sản xuất.

So Sánh Các Loại Valve Sera Theo Vị Trí Và Chức Năng

Để có cái nhìn tổng quan và dễ dàng phân loại khi thiết kế hệ thống, bạn có thể tham khảo bảng tổng hợp dưới đây:

Valve Sera Được Sử Dụng Ở Đâu?

Nhờ độ chính xác cao và khả năng làm việc bền bỉ trong môi trường khắc nghiệt, các bộ phụ kiện van bơm SERA được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Hệ thống xử lý nước cấp & nước thải: Châm hóa chất keo tụ (PAC, Polymer), chất trợ lắng, dung dịch điều chỉnh pH (Axit/Kiềm).

• Xử lý nước khử trùng: Định lượng chính xác dung dịch Clo, NaOCI trong các nhà máy nước sạch.

• Công nghiệp hóa chất & Thực phẩm: Dây chuyền định lượng phụ gia, hóa chất tẩy rửa CIP, chất xúc tác quy trình.

• Nhà máy nhiệt điện & Luyện kim: Châm hóa chất chống ăn mòn, chống cáu cặn cho hệ thống nồi hơi (Boiler) và tháp ch охлаждения (Cooling tower).

Những Sai Lầm Thường Gặp Khi Chọn Valve Sera

Trong quá trình tư vấn và cung cấp phụ kiện, chúng tôi nhận thấy người vận hành thường gặp phải các sự cố do những sai lầm sau:

• Sai lầm 1: Chỉ chọn van theo kích thước ren kết nối. Chọn đúng ren nhưng sai dải áp suất hoặc sai vật liệu vẫn khiến hệ thống không thể vận hành.

• Sai lầm 2: Bỏ qua model bơm SERA đang sử dụng. Mỗi đời bơm (ví dụ: dòng 204.1, 409.2, 410.2...) có chuẩn kết nối và thông số lưu lượng đầu ra riêng.

• Sai lầm 3: Chọn sai vật liệu làm kín (Seal/Ball). Sử dụng gioăng EPDM cho môi chất chứa dầu hoặc axit đậm đặc gây biến dạng gioăng, rò rỉ hóa chất.

• Sai lầm 4: Nhầm lẫn giữa van duy trì áp và van an toàn. Van duy trì áp mở liên tục khi làm việc, trong khi van an toàn chỉ mở khi xảy ra sự cố quá áp.

• Sai lầm 5: Lắp ngược chiều dòng chảy hoặc sai vị trí hút/đẩy. Điều này có thể làm chặn đứng dòng chảy và gây nổ đường ống đẩy.

Lời khuyên chuyển đổi: Nếu bạn không chắc chắn về mã phụ kiện cần thay thế, hãy chụp ảnh nhãn model bơm + vị trí van hiện tại và cung cấp tên hóa chất thực tế cho nhà phân phối để được hỗ trợ chính xác.

Checklist Chọn Valve Sera Đúng Nhu Cầu

Để đảm bảo mua đúng chủng loại thiết bị, bạn nên thực hiện theo quy trình 6 bước dưới đây trước khi đặt hàng:

• Bước 1 – Xác định model bơm SERA: Kiểm tra nhãn máy (Nameplate) trên bơm (ví dụ: RF409.2-50e, C410.2-140e...).

• Bước 2 – Xác định vị trí lắp đặt: Van cần thay nằm ở đường hút (Suction side) hay đường đẩy (Pressure side)?

• Bước 3 – Xác định chức năng kỹ thuật: Cần van chân, van châm, van giữ áp, van xả áp hay van đa năng?

• Bước 4 – Khai báo chi tiết môi chất: Tên hóa chất, nồng độ (%), nhiệt độ làm việc và độ tương thích hóa học.

• Bước 5 – Kiểm tra vật liệu cấu thành: Xác nhận vật liệu thân (Body), màng (Diaphragm), bi (Ball) và gioăng (Seal).

• Bước 6 – Đối chiếu Catalogue chính hãng: Tra cứu mã đặt hàng (Order number) trong tài liệu kỹ thuật của sera GmbH để đảm bảo tính đồng bộ.

Lưu Ý Khi Lắp Đặt Và Sử Dụng Valve Sera

Để kéo dài tuổi thọ cho các dòng Valve Sera và đảm bảo an toàn lao động, cán bộ kỹ thuật cần lưu ý:

1. Tuân thủ chiều dòng chảy: Quan sát kỹ mũi tên chỉ hướng dòng chảy đúc nổi trên thân van trước khi đấu nối.

2. Không siết quá lực: Thân van làm bằng vật liệu nhựa (PVC, PP, PVDF) có thể bị nứt ren hoặc vỡ mặt bích nếu siết bu-lông/khớp nối quá mạnh.

3. Sử dụng đúng băng tan/keo dán: Đảm bảo keo dán ống hoặc chất làm kín ren tương thích với hóa chất di chuyển bên trong.

4. Kiểm tra độ kín sau lắp đặt: Tiến hành thử áp bằng nước sạch trước khi đưa hóa chất công nghiệp vào vận hành chính thức.

5. Bảo dưỡng định kỳ: Kiểm tra bề mặt màng van và bi van định kỳ 6-12 tháng/lần để phát hiện sớm các dấu hiệu ăn mòn hoặc bám cặn.

Câu Hỏi Thường Gặp Về Valve Sera (FAQ)

1. Valve Sera là gì?

Valve Sera là tên gọi chung cho các loại van và phụ kiện van nằm trong hệ thống bơm định lượng của hãng sera GmbH (Đức), bao gồm van chân, van châm, van an toàn, van giữ áp...

2. Van SERA có những loại nào phổ biến?

Các dòng phổ biến gồm: Dosing valve (van châm), Foot valve (van chân), Diaphragm pressure keeping valve (van duy trì áp), Diaphragm relief valve (van an toàn) và Injection fitting.

3. Van SERA có dùng được cho hóa chất ăn mòn mạnh không?

Có. Tuy nhiên, bạn phải chọn đúng cấu hình vật liệu chịu hóa chất như PVDF, PTFE hoặc Titanium tùy thuộc vào loại và nồng độ hóa chất sử dụng.

4. Foot valve SERA có tác dụng gì?

Foot valve được lắp ở đường hút, tích hợp van một chiều và lưới lọc giúp ngăn hóa chất chảy ngược về bồn, chống chạy không tải và loại bỏ rác bẩn.

5. Làm sao để chọn đúng mã van SERA cần thay thế?

Bạn cần cung cấp model bơm SERA đang dùng, vị trí van cần lắp, tên hóa chất, áp suất làm việc và hình ảnh van cũ (nếu có) cho đơn vị cung cấp.

Kết Luận

Có thể thấy, các sản phẩm van SERA đóng vai trò cực kỳ quan trọng trong việc duy trì độ chính xác và tính an toàn cho toàn bộ hệ thống định lượng hóa chất. Việc lựa chọn thiết bị này không thể thực hiện một cách cảm tính mà bắt buộc phải dựa trên sự kết hợp đồng bộ giữa model bơm, vị trí lắp đặt, áp suất vận hành và tính chất hóa học của môi chất.

Việc đầu tư đúng chủng loại van ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí bảo trì và tránh được các rủi ro dừng máy không đáng có.
