Các loại van khí nén phổ biến: Phân loại, nguyên lý và cách chọn

Trong hệ thống đường ống tự động hóa hiện đại, chỉ cần chọn sai một các loại van khí nén cũng có thể khiến thiết bị đóng mở không đạt yêu cầu kỹ thuật, tốc độ điều khiển không phù hợp, van nhanh xuống cấp, gia tăng chi phí bảo trì định kỳ và ảnh hưởng trực tiếp đến hiệu suất của toàn bộ dây chuyền sản xuất.

Thực tế vận hành cho thấy các loại van khí nén rất đa dạng về cấu tạo và chức năng. Tùy thuộc vào yêu cầu ứng dụng, hệ thống có thể sử dụng van bi khí nén, van bướm khí nén, van cầu khí nén, van cổng khí nén, van dao khí nén hoặc các cơ cấu điều khiển chuyên dụng khác. Muốn lựa chọn chính xác thiết bị, trước hết bạn cần hiểu rõ từng loại van hoạt động như thế nào, được ứng dụng ở đâu và điểm khác biệt cốt lõi giữa chúng.

Van khí nén là gì?

Van khí nén là loại van cơ khí được tích hợp bộ truyền động khí nén (pneumatic actuator) nhằm tự động hóa chuyển động đóng, mở hoặc điều tiết dòng chảy lưu chất thay vì vận hành hoàn toàn bằng sức người. Khi nguồn khí nén được cấp vào actuator, áp lực khí tạo ra momen xoắn hoặc lực đẩy để dịch chuyển cơ cấu đóng mở của van một cách chính xác.

Các thành phần cấu tạo chính của một hệ thống van khí nén:

• Thân van: Bộ phận tiếp xúc trực tiếp với lưu chất, chịu áp suất và nhiệt độ của đường ống.

• Bộ phận đóng/mở: Gồm bi van, đĩa bướm, đĩa cầu hoặc cửa van tùy thuộc vào chủng loại.

• Trục van: Truyền động lực từ bộ truyền động xuống bộ phận đóng mở bên trong thân van.

• Actuator khí nén: Động cơ vận hành bằng áp lực khí nén dạng tác động đơn hoặc tác động kép.

• Van điện từ điều khiển (Solomon valve): Đóng vai trò phân phối và điều hướng dòng khí nén vào actuator.

• Bộ lọc – điều áp – bôi trơn (FRL): Xử lý nguồn khí nén đầu vào giúp tăng độ bền cho thiết bị.

• Phụ kiện đi kèm: Hộp công tắc hành trình báo vị trí hoặc bộ định vị tuyến tính (positioner).

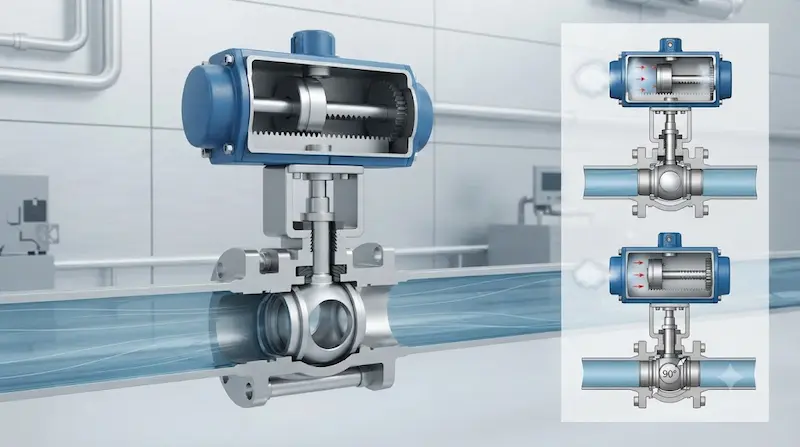

Nguyên lý hoạt động của van khí nén

Quá trình vận hành của hệ thống diễn ra theo một chuỗi khép kín: Nguồn khí nén được xử lý qua cụm lọc điều áp, đi qua van điện từ điều khiển để vào actuator, tác động lực lên cơ cấu van làm thay đổi trạng thái đóng hoặc mở dòng lưu chất trên đường ống.

Cơ cấu chuyển động của bộ truyền động khí nén được chia thành hai dạng chính:

Actuator tác động xoay (Rotary Actuator): Biến đổi năng lượng khí nén thành chuyển động quay tròn theo góc từ 0 đến 90 độ. Cơ cấu này chuyên dùng cho van bi, van bướm và một số dòng van góc.

Actuator tác động tuyến tính (Linear Actuator): Chuyển hóa áp lực khí thành chuyển động tịnh tiến theo phương thẳng đứng (lên – xuống hoặc tiến – lùi). Phù hợp tuyệt đối với các dòng van cầu, van cổng và van dao yêu cầu hành trình dịch chuyển dài.

Bên cạnh đó, xét về phương thức xả khí và hồi vị, actuator được phân chia thành dạng tác động đơn (single acting) sử dụng lò xo phản hồi để đưa van về trạng thái an toàn khi mất nguồn khí, và tác động kép (double acting) sử dụng áp lực khí nén chủ động cho cả hai chiều đóng và mở.

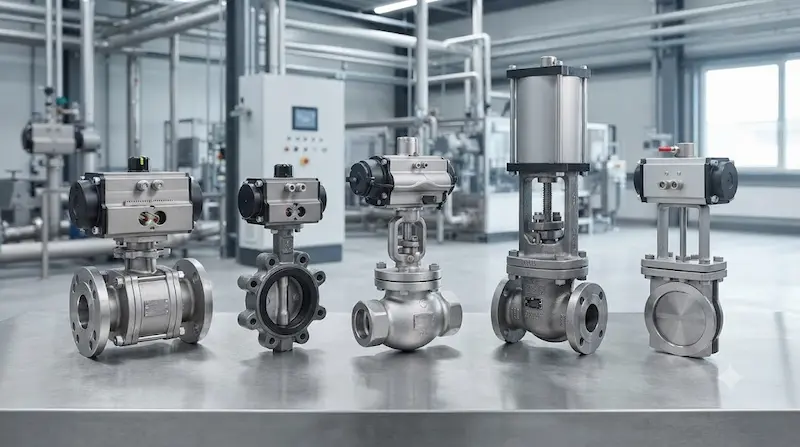

Các loại van khí nén phổ biến hiện nay

Việc nắm rõ đặc tính kỹ thuật của từng dòng sản phẩm giúp kỹ sư tối ưu hóa hiệu quả vận hành cho từng hệ thống đường ống cụ thể.

1. Van bi khí nén

Van bi khí nén sở hữu phần đóng mở là một viên bi có lỗ xuyên tâm nằm chính giữa. Khi actuator xoay bi một góc 90 độ, dòng chảy được mở hoàn toàn hoặc chặn đứng tức thì. Thiết bị này nổi bật với tốc độ đóng mở cực nhanh, độ kín khít tuyệt đối và ứng dụng rộng rãi trong các hệ thống dẫn nước, khí nén, dầu mỏ và một số loại hóa chất nhờ đa dạng vật liệu chế tạo từ inox, đồng cho đến nhựa.

2. Van bướm khí nén

Sử dụng một đĩa van hình cánh bướm xoay quanh trục vuông góc với dòng chảy, van bướm khí nén có thiết kế cực kỳ gọn nhẹ, trọng lượng thấp và chi phí tối ưu ở các kích thước đường ống lớn. Thiết bị này là lựa chọn tiêu chuẩn cho các hệ thống cấp thoát nước đô thị, hệ thống điều hòa không khí HVAC, và các nhà máy xử lý nước thải công nghiệp.

3. Van cầu khí nén

Van cầu khí nén vận hành theo cơ cấu chuyển động tuyến tính, cho phép kiểm soát và điều tiết lưu lượng dòng chảy chính xác hơn rất nhiều so với các dòng van chuyên đóng mở thuần túy. Kết cấu thân van cầu thường lớn hơn van bi cùng kích thước, chuyên dùng trong các hệ thống hơi nóng, nước nóng công nghiệp, dầu truyền nhiệt và các dây chuyền đòi hỏi khắt khe về độ tinh chỉnh lưu lượng.

4. Van cổng khí nén

Cửa van của dòng thiết bị này di chuyển lên xuống theo phương thẳng đứng để mở hoặc chặn hoàn toàn dòng chảy. Khi van mở hoàn toàn, đĩa van nằm ẩn hoàn toàn ngoài dòng chảy giúp tổn thất áp suất qua van gần như bằng không. Van cổng khí nén thích hợp cho các đường ống công nghiệp cỡ lớn, hệ thống cấp nước chính nhưng không khuyến khích dùng cho mục đích điều tiết lưu lượng liên tục.

5. Van dao khí nén

Được thiết kế chuyên biệt với phần lá van mỏng sắc bén dạng lưỡi dao, van dao khí nén có khả năng cắt đứt các tạp chất lơ lửng để đóng kín đường ống. Dòng van này là giải pháp không thể thay thế trong các nhà máy sản xuất giấy, khai khoáng, hệ thống xử lý bùn đặc, nước thải nặng và các lưu chất chứa nhiều chất rắn lơ lửng.

6. Van một chiều kết hợp điều khiển khí nén

Van một chiều thông thường hoạt động hoàn toàn tự động dựa trên sự chênh lệch áp suất dòng chảy mà không cần actuator. Tuy nhiên, trong một số hệ thống tự động hóa nâng cao, các kỹ sư ứng dụng thêm cơ cấu hỗ trợ khí nén để chủ động cưỡng bức đóng hoặc mở van theo yêu cầu vận hành riêng biệt của dây chuyền.

Phân loại van khí nén theo kiểu actuator

Phương thức truyền động của bộ phận actuator quyết định tính linh hoạt và mức độ an toàn của hệ thống tự động hóa.

Van khí nén tác động đơn – Single Acting: Khi cấp khí nén, actuator thắng lực lò xo để thực hiện chuyển động mở (hoặc đóng); khi hệ thống đột ngột mất nguồn khí, lực đàn hồi của lò xo sẽ tự động đưa van về vị trí mặc định an toàn (Normally Open hoặc Normally Closed). Đây là cấu hình bắt buộc phải có trong các hệ thống phòng cháy chữa cháy hoặc dây chuyền hóa chất nguy hiểm.

Van khí nén tác động kép – Double Acting: Áp lực khí nén được cấp lần lượt vào hai cửa khác nhau của actuator để điều khiển chủ động cả hai chiều đóng và mở. Ưu điểm lớn nhất của dòng này là lực truyền động lớn, tốc độ ổn định và chi phí đầu tư kinh tế cho các hệ thống công nghiệp quy mô lớn.

So sánh các loại van khí nén phổ biến

Việc lựa chọn thiết bị không bao giờ có một đáp án duy nhất đúng cho mọi trường hợp. Khả năng vận hành tối ưu phụ thuộc vào sự đồng bộ giữa các yếu tố: môi chất dẫn truyền, kích thước danh nghĩa đường ống, áp suất làm việc, nhiệt độ thực tế, tần suất đóng mở, yêu cầu điều tiết và cấp độ tự động hóa của nhà máy.

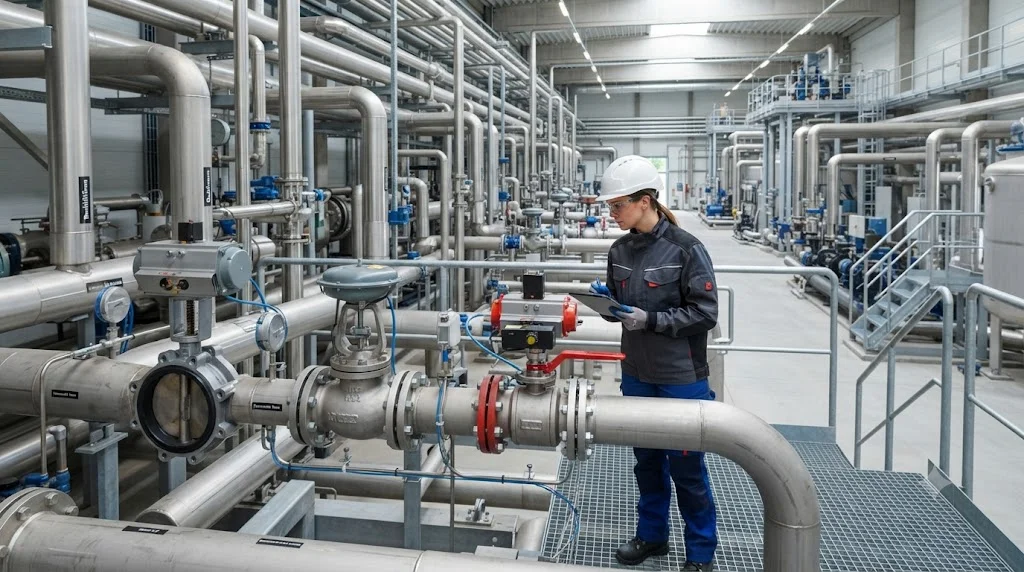

Các loại van khí nén được sử dụng ở đâu?

Mỗi ngành công nghiệp đặc thù sẽ có những tiêu chuẩn khắt khe riêng trong việc lựa chọn thiết bị tự động hóa.

Trong hệ thống cấp thoát nước, các kỹ sư ưu tiên sử dụng van bướm khí nén và van bi khí nén nhờ ưu thế về chi phí và khả năng vận hành bền bỉ dưới áp lực dòng chảy lớn. Đối với hệ thống khí nén và khí công nghiệp, yếu tố độ kín khít tuyệt đối, vật liệu thân van chống ô-xy hóa và tần suất đóng mở liên tục được đặt lên hàng đầu.

Trong hệ thống hơi và nhiệt độ cao, việc lựa chọn van cầu kết hợp vật liệu gioăng chịu nhiệt là yếu tố quyết định để tránh hiện tượng xì hơi hoặc biến dạng gioăng. Tại các nhà máy xử lý nước thải, van bướm và van dao khí nén là những trang thiết bị chủ lực giúp kiểm soát hiệu quả dòng bùn đặc và rác thải công nghiệp.

Sai lầm thường gặp khi chọn van khí nén

• Chỉ chọn van theo kích thước DN: Kích thước danh nghĩa chỉ phản ánh đường kính ống, hoàn toàn không đủ căn cứ để quyết định khả năng chịu tải của van.

• Bỏ qua thông số áp suất làm việc: Không kiểm tra kỹ định mức PN, Class dẫn đến nguy cơ bục vỡ thân van khi hệ thống tăng áp đột ngột.

• Không xét đến nhiệt độ vận hành: Sử dụng van có gioăng cao su thông thường cho hệ thống hơi nóng khiến vật liệu nhanh chóng bị lão hóa, chảy nhựa.

• Chọn actuator thiếu lực: Bộ truyền động không đủ moment xoắn hoặc lực đẩy để vận hành đĩa van trong điều kiện áp lực thực tế, dẫn đến tình trạng kẹt van.

• Lạm dụng van đóng mở để điều tiết: Dùng van bi hoặc van bướm cho mục đích tiết lưu dòng chảy liên tục khiến bề mặt đĩa van bị xói mòn nhanh chóng.

Checklist chọn đúng loại van khí nén

Trước khi đưa ra quyết định đầu tư, hãy rà soát kỹ lưỡng các thông số kỹ thuật cốt lõi sau đây:

•  Môi chất: Nước, khí nén, hơi nóng, dầu, hóa chất hay bùn thải?

•  Kích thước: Đường ống có kích thước danh nghĩa DN bao nhiêu?

•  Áp suất: Định mức PN hoặc Class của hệ thống là bao nhiêu?

•  Nhiệt độ: Nhiệt độ vận hành tối đa đạt bao nhiêu độ C?

•  Vật liệu thân van: Inox, gang dẻo, thép carbon hay nhựa kỹ thuật?

•  Kiểu kết nối: Kết nối dạng ren, kẹp wafer, lug hay mặt bích tiêu chuẩn?

•  Chức năng: Mục đích chính là đóng mở thuần túy hay điều tiết lưu lượng?

•  Tần suất hoạt động: Vận hành ngắt quãng hay hoạt động liên tục tần suất cao?

•  Loại Actuator: Cần cấu hình tác động đơn (single acting) hay tác động kép (double acting)?

•  Công suất lực: Actuator đã được tính toán đủ moment xoắn để vận hành van chưa?

•  Tín hiệu điều khiển: Có tích hợp van điện từ, công tắc hành trình hay positioner không?

Nên chọn van bi, van bướm hay van cầu khí nén?

Mỗi dòng thiết bị sở hữu những thế mạnh riêng biệt phù hợp với từng hạng mục kỹ thuật cụ thể.

Chọn van bi khí nén khi: Hệ thống đòi hỏi tốc độ đóng mở cực nhanh, yêu cầu độ kín khít tuyệt đối để ngăn chặn rò rỉ, và kích thước đường ống nằm trong giới hạn phù hợp.

Chọn van bướm khí nén khi: Bạn đang triển khai trên tuyến đường ống kích thước lớn, cần thiết kế gọn nhẹ để tối ưu không gian lắp đặt, đồng thời muốn tiết kiệm tối đa chi phí đầu tư vật tư.

Chọn van cầu khí nén khi: Yêu cầu kỹ thuật đặt ra là cần kiểm soát và điều tiết lưu lượng dòng chảy chính xác, hoặc hệ thống vận hành trong môi trường hơi nóng đòi hỏi độ ổn định cao.

Việc chạy theo giá rẻ mà bỏ qua các yếu tố kỹ thuật về môi chất, áp suất và nhiệt độ chắc chắn sẽ dẫn đến những tổn thất lớn về chi phí sửa chữa và thời gian ngưng trễ dây chuyền sản xuất. Để tìm hiểu thêm các giải pháp đồng bộ, bạn có thể tham khảo chi tiết danh mục van công nghiệp điều khiển khí nén chính hãng chất lượng cao.

Câu hỏi thường gặp về các loại van khí nén

1. Các loại van khí nén phổ biến gồm những loại nào?

Các dòng thiết bị thông dụng nhất hiện nay bao gồm van bi khí nén, van bướm khí nén, van cầu khí nén, van cổng khí nén và van dao khí nén. Mỗi chủng loại được thiết kế với cấu trúc cơ khí riêng biệt để đáp ứng các điều kiện vận hành đặc thù của từng ngành công nghiệp.

2. Van bi khí nén và van bướm khí nén khác nhau thế nào?

Van bi sử dụng một viên bi có lỗ xuyên tâm xoay để điều tiết dòng chảy, mang lại độ kín tuyệt đối và tốc độ đóng mở rất nhanh. Ngược lại, van bướm sử dụng đĩa van dạng cánh bướm xoay quanh trục, có ưu thế vượt trội về trọng lượng nhẹ, kích thước gọn và tối ưu chi phí cho các đường ống lớn.

3. Van khí nén single acting và double acting khác nhau gì?

Van tác động đơn (single acting) sử dụng sự kết hợp giữa khí nén và lực lò xo để tự động đưa van về vị trí an toàn khi mất nguồn khí. Trong khi đó, van tác động kép (double acting) sử dụng áp lực khí nén chủ động cho cả hai chiều chuyển động đóng và mở mà không có hệ thống lò xo hồi vị.

4. Chọn van khí nén cần quan tâm những thông số kỹ thuật nào?

Các thông số bắt buộc phải kiểm tra kỹ gồm kích thước danh nghĩa (DN), áp suất làm việc (PN/Class), nhiệt độ lưu chất, vật liệu chế tạo thân van, loại môi chất, kiểu kết nối đường ống, tần suất hoạt động và thông số lực của bộ truyền động khí nén.

5. Van khí nén có dùng để điều tiết lưu lượng được không?

Có thể điều tiết, nhưng khả năng này phụ thuộc hoàn toàn vào cấu tạo của van. Van cầu khí nén chuyên dùng cho việc điều tiết lưu lượng chính xác, trong khi các dòng van bi hay van bướm chủ yếu được tối ưu cho nhiệm vụ đóng mở hoàn toàn chứ không khuyến khích tiết lưu liên tục.

KẾT LUẬN: Chọn đúng loại van khí nén để hệ thống hoạt động ổn định

Van bi, van bướm, van cầu, van cổng và van dao khí nén không thể thay thế hoàn toàn cho nhau trong các dây chuyền tự động hóa. Hiệu quả vận hành của hệ thống phụ thuộc chặt chẽ vào việc đồng bộ hóa các yếu tố
