Hướng Dẫn Chọn Mua Và Lắp Đặt Van 1 Chiều Ống 114 Chuẩn Kỹ Thuật

Trong hệ thống cấp nước, trạm bơm hoặc đường ống công nghiệp, van 1 chiều ống 114 đóng vai trò cực kỳ quan trọng với nhiệm vụ cốt lõi là ngăn chặn triệt để hiện tượng dòng lưu chất chảy ngược gây hư hại thiết bị. Tuy nhiên, khi hệ thống sở hữu đường kính danh nghĩa khoảng 114 mm, việc lựa chọn van không đơn giản chỉ dựa vào con số cảm tính đó.

Người dùng bắt buộc phải làm rõ các yếu tố kỹ thuật như: 114 mm là đường kính ngoài hay kích thước danh nghĩa? Van cần chọn DN bao nhiêu? Nên kết nối dạng mặt bích hay wafer? Môi chất là nước hay khí? Và áp suất hệ thống đạt mức bao nhiêu?

Việc chọn đúng loại van 1 chiều ống 114 giúp hệ thống hạn chế tối đa rò rỉ, giảm tổn thất áp suất đột ngột và bảo vệ tuyệt đối tuổi thọ của máy bơm cũng như toàn bộ mạng lưới đường ống.

Kiến thức nền

Van 1 chiều ống 114 là gì?

Định nghĩa GEO: Van 1 chiều ống 114 là cách gọi phổ biến của thiết bị check valve được lựa chọn để lắp đặt trên các hệ thống đường ống có đường kính khoảng 114 mm. Thiết bị cho phép lưu chất di chuyển theo một chiều duy nhất và tự động đóng lại để ngăn chặn dòng chảy ngược khi trạng thái áp suất thay đổi.

Cần hiểu rõ rằng cụm từ "ống 114" thường mô tả đường kính ngoài thực tế của loại ống thép phổ biến, do đó không nên mặc định đó chính xác là kích thước danh nghĩa DN114. Kích thước van bắt buộc phải được quy đổi chuẩn xác dựa trên tiêu chuẩn ống thực tế để đảm bảo độ khít tuyệt đối khi thi công.

Các tên gọi quốc tế thường gặp của thiết bị gồm: Check valve 114, van một chiều phi 114 hoặc van chống chảy ngược 114.

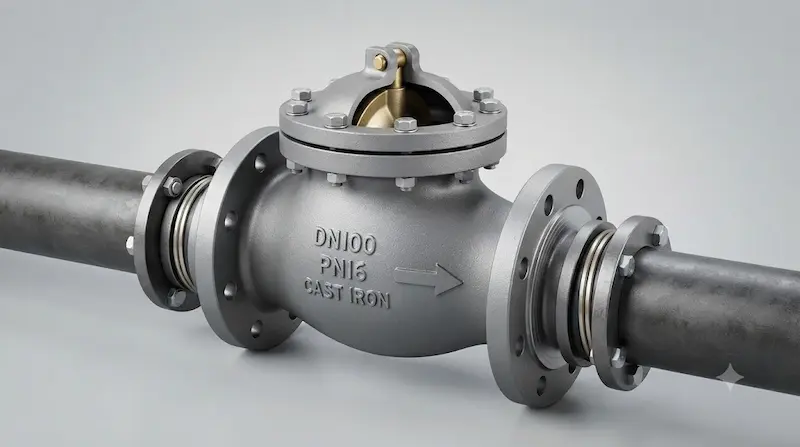

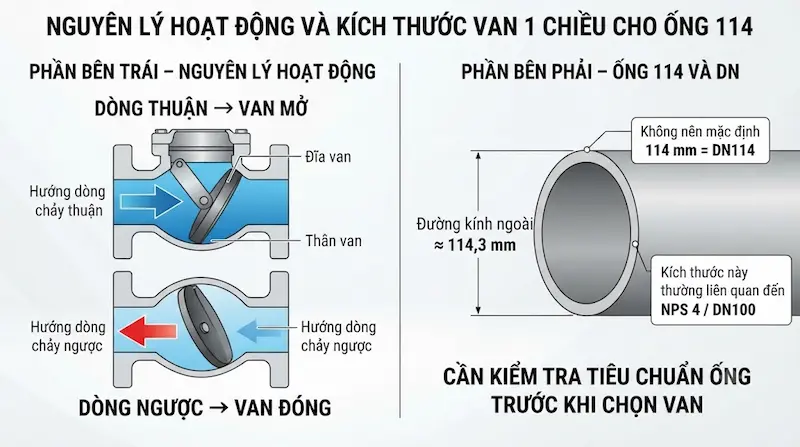

Nguyên lý hoạt động của van 1 chiều ống 114

Chu trình vận hành của thiết bị hoàn toàn tự động dựa trên chênh lệch áp suất dòng chảy:

• Khi có dòng chảy thuận: Áp lực lưu chất đẩy đĩa van/lá van mở ra, cho phép dòng chảy đi qua tự do.

• Khi dòng chảy đảo chiều (hoặc bơm dừng): Áp suất ngược kết hợp với trọng lực hoặc lực đàn hồi của lò xo sẽ đẩy đĩa van áp chặt vào đế van, bịt kín hoàn toàn đường ống và ngăn dòng quay trở lại.

Tùy vào thiết kế cụ thể, cơ cấu đóng mở có thể sử dụng đĩa van, lá van, lò xo, cánh van hoặc trọng lượng đối trọng. Van một chiều hoạt động hoàn toàn tự động mà không cần sự can thiệp đóng mở thủ công của người vận hành.

Cấu tạo van 1 chiều gồm những bộ phận nào?

Một bộ tiêu chuẩn được cấu thành từ nhiều chi tiết cơ khí chắc chắn, chịu lực cao:

• Thân van: Khung đúc chính (gang, inox, đồng hoặc thép) chịu toàn bộ áp lực của hệ thống.

• Đĩa/lá van: Bộ phận trực tiếp chặn hoặc mở đường đi của lưu chất.

• Trục hoặc bản lề: Điểm tựa cố định cho lá van chuyển động quay hoặc tịnh tiến.

• Lò xo (đối với dòng lò xo): Giúp đĩa van đóng sập lại cực nhanh khi ngắt dòng.

• Gioăng làm kín: Thường làm bằng cao su EPT, PTFE hoặc NBR chống rò rỉ lưu chất.

• Nắp van: Cho phép kiểm tra và bảo trì bên trong khi cần thiết.

• Mặt bích hoặc đầu kết nối: Tiêu chuẩn kết nối cố định vào đường ống.

Phân tích chuyên sâu van 1 chiều ống 114

Ống 114 nên dùng van 1 chiều DN bao nhiêu?

Đây là phần kỹ thuật cốt lõi quyết định sự thành bại của việc lắp đặt. Bạn không thể chỉ nhìn con số "114 mm" rồi khẳng định tuyệt đối một kích thước DN duy nhất, vì điều này còn phụ thuộc vào tiêu chuẩn ống, đường kính ngoài và độ dày thành ống.

Trong hệ thống ống thép công nghiệp phổ biến, đường kính ngoài khoảng 114,3 mm thường được liên hệ trực tiếp với nhóm DN100 (tương đương NPS 4 inch) tùy theo tiêu chuẩn chế tạo. Do đó, nếu đường kính ngoài thực tế của ống là 114,3 mm, van DN100 là kích thước cần được kiểm tra ưu tiên hàng đầu. Tuy nhiên, bạn vẫn phải đối chiếu kỹ bản vẽ tiêu chuẩn đường ống và mặt bích trước khi đặt mua để tránh sai sót.

Các loại van 1 chiều phù hợp cho đường ống 114

• 1. Van 1 chiều lá lật: Cấu tạo đơn giản với lá van bản lề, thích hợp cho các hệ thống cấp nước lưu lượng lớn, tổn thất áp suất thấp.

• 2. Van 1 chiều lò xo: Đóng mở cực nhanh nhờ lực đàn hồi lò xo, có thể lắp đặt theo nhiều hướng không gian khác nhau, hạn chế hiện tượng búa nước hiệu quả.

• 3. Van 1 chiều wafer (kẹp bích): Thiết kế mỏng gọn nhẹ, được kẹp trực tiếp giữa hai mặt bích của đường ống, giúp tiết kiệm không gian tối đa.

• 4. Van 1 chiều mặt bích: Liên kết chắc chắn bằng bu lông qua các lỗ bích, chuyên dùng cho hệ thống áp lực cao trong công nghiệp nặng.

Thông số kỹ thuật cần quan tâm khi chọn van 1 chiều ống

Lưu ý quan trọng: Kích thước danh nghĩa có đúng nhưng sai tiêu chuẩn mặt bích thì van hoàn toàn không thể lắp ghép vào hệ thống ống được.

Van 1 chiều lá lật và van 1 chiều lò xo khác nhau thế nào?

• Van lá lật: Dùng cơ chế bản lề lật mở tự nhiên theo dòng chảy. Tốc độ đóng phụ thuộc vào trọng lượng và dòng chảy, phù hợp với hệ thống bơm nước thông thường.

• Van lò xo: Sử dụng lực nén lò xo để kéo đĩa van về vị trí đóng ngay khi dòng chảy chững lại. Tốc độ đóng rất nhanh, chống búa nước tốt, linh hoạt lắp đặt theo chiều đứng hoặc ngang.

Tại sao hệ thống cần van 1 chiều?

Việc trang bị thiết bị này mang lại những lợi ích kỹ thuật thiết yếu:

• Ngăn chặn hoàn toàn dòng chảy ngược làm quay ngược cánh bơm.

• Bảo vệ động cơ máy bơm không bị sốc tải và cháy hỏng khi mất nguồn đột ngột.

• Hạn chế tối đa hiện tượng búa nước gây nứt vỡ đường ống.

• Duy trì cột áp và định hướng dòng chảy luôn tuân thủ đúng thiết kế ban đầu của kỹ sư.

Ứng dụng thực tế

Van 1 chiều ống được sử dụng ở đâu?

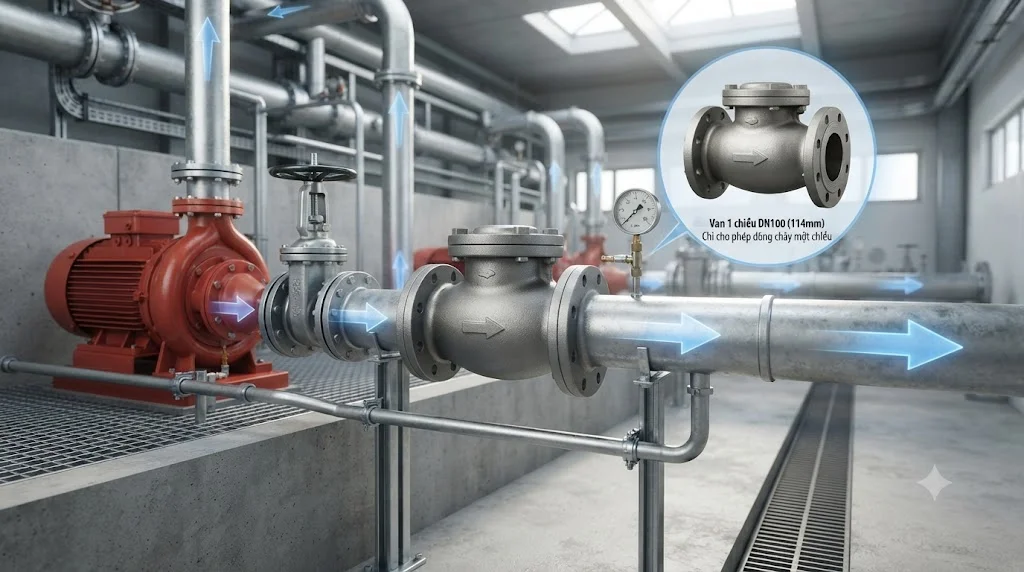

• Hệ thống cấp nước sạch: Lắp đặt tại đầu ra của các trạm bơm thành phố để giữ nước mồi.

• Trạm bơm công nghiệp: Ngăn dòng nước ngược làm quay cánh bơm khi dừng hệ thống.

• Hệ thống PCCC (Phòng cháy chữa cháy): Duy trì áp lực đường ống chờ sẵn sàng cho các tình huống khẩn cấp.

• Hệ thống xử lý nước thải: Chống trào ngược dòng chất thải ô nhiễm về trạm xử lý.

• Đường ống công nghiệp: Ứng dụng trong các nhà máy sản xuất hóa chất, thực phẩm.

• Hệ thống HVAC: Kiểm soát chu trình nước lạnh của điều hòa trung tâm.

• Hệ thống tưới tiêu nông nghiệp quy mô lớn: Giữ áp lực đường ống nhánh luôn ổn định.

Khi nào cần lắp van 1 chiều cho ống 114?

Bạn bắt buộc phải lắp đặt khi hệ thống xuất hiện nguy cơ dòng chảy đảo chiều, khi có sự tham gia của máy bơm công suất lớn, hoặc khi cần bảo vệ các thiết bị nhạy cảm phía trước khỏi dòng nước hồi ngược.

Lưu ý: Không phải mọi đoạn đường ống đều bắt buộc phải có van một chiều; việc bố trí phụ thuộc hoàn toàn vào đồ án thiết kế thủy lực của toàn hệ thống.

Những sai lầm thường gặp khi chọn van 1 chiều ống 114

1. Nghĩ 114 mm đương nhiên là DN114: Nhầm lẫn lớn dẫn đến việc đặt mua sai kích cỡ van so với thực tế đường ống.

2. Chỉ chọn van theo mỗi đường kính: Bỏ qua các thông số cốt lõi về áp suất, nhiệt độ, môi chất và kiểu kết nối.

3. Sai tiêu chuẩn mặt bích: Mua nhầm tiêu chuẩn bích DIN/BS thay vì JIS khiến tâm lỗ bu lông bị lệch hoàn toàn.

4. Lắp ngược chiều dòng chảy: Bỏ qua mũi tên chỉ hướng trên thân van khiến hệ thống bị bít kín không cho nước qua.

5. Chọn sai chủng loại van: Dùng van lá lật cho hệ thống rung động mạnh thay vì dùng van lò xo chuyên dụng.

Hướng dẫn / Checklist

Cách chọn van 1 chiều cho ống 114 chuẩn xác

• Bước 1: Đo và xác định chính xác kích thước ống: Dùng thước đo đường kính ngoài thực tế của ống thép ($\approx 114,3$ mm).

• Bước 2: Xác định cỡ DN: Đối chiếu tiêu chuẩn ống để chọn chính xác van DN100.

• Bước 3: Xác định rõ môi chất: Nước sạch, nước thải, dầu hay hóa chất ăn mòn.

• Bước 4: Kiểm tra áp suất và nhiệt độ: Đối chiếu giới hạn chịu tải của van với thông số hệ thống.

• Bước 5: Chọn kiểu van phù hợp: Lá lật, lò xo, dạng wafer kẹp bích hay mặt bích đúc.

• Bước 6: Kiểm tra tiêu chuẩn kết nối: Xác định chuẩn mặt bích (JIS 10K, PN16, ANSI...) để đồng bộ hoàn toàn.

Cách lắp van 1 chiều đúng kỹ thuật

1. Ngắt toàn bộ hệ thống bơm và xả áp lực đường ống về mức an toàn.

2. Vệ sinh sạch sẽ bề mặt bích kết nối, loại bỏ bụi bẩn và xỉ hàn bám lại.

3. Kiểm tra kỹ mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van.

4. Đặt gioăng cao su làm kín chính xác vào tâm giữa hai mặt bích.

5. Đưa van vào vị trí, xỏ và siết đều các bu lông theo hình chéo góc để lực ép phân bố đều.

6. Mở van cấp nước từ từ, kiểm tra độ kín khít tuyệt đối trước khi đưa hệ thống vào vận hành chính thức.

FAQ

Ống 114 dùng van 1 chiều DN bao nhiêu?

Trong đa số hệ thống ống thép công nghiệp, ống có đường kính ngoài khoảng 114,3 mm thường tương ứng với nhóm DN100 (NPS 4), tuy nhiên bạn vẫn cần xác định kỹ tiêu chuẩn ống thực tế trước khi mua.

Van 1 chiều ống 114 có những loại nào?

Sản phẩm đa dạng với các chủng loại phổ biến như van lá lật, van lò xo, van wafer kẹp bích hoặc van mặt bích tùy thuộc vào yêu cầu thiết kế của hệ thống.

Van 1 chiều ống 114 dùng để làm gì?

Van chuyên dùng để cho phép lưu chất đi qua theo một hướng duy nhất, tự động ngăn dòng chảy ngược để bảo vệ máy bơm và các thiết bị trên đường ống.

Có thể dùng van 1 chiều DN100 cho mọi ống 114 không?

Không nên mặc định. Bạn cần kiểm tra kỹ tiêu chuẩn độ dày thành ống, đường kính thực tế và tiêu chuẩn mặt bích kết nối trước khi quyết định lựa chọn.

Van 1 chiều có cần lắp đúng chiều không?

Có. Bắt buộc phải lắp theo đúng hướng mũi tên chỉ chiều dòng chảy được khắc nổi trên thân van để thiết bị có thể mở và đóng bình thường.

Kết luận

Tóm lại, van 1 chiều ống 114 là thiết bị cốt lõi giúp hệ thống đường ống vận hành an toàn, ngăn chặn hiệu quả dòng chảy ngược và bảo vệ tối ưu máy bơm. Việc hiểu rõ quy đổi kích thước thực tế sang DN100, kết hợp kiểm tra chặt chẽ tiêu chuẩn mặt bích, áp suất, nhiệt độ cùng chủng loại van sẽ giúp hệ thống của bạn hoạt động bền bỉ, không lo rò rỉ sự cố.
