Non Return Stop Valve: Cấu tạo, nguyên lý và tiêu chí lựa chọn

Trong hệ thống đường ống công nghiệp, có những vị trí không chỉ đòi hỏi khả năng ngăn chặn dòng chảy ngược mà còn yêu cầu người vận hành phải chủ động đóng ngắt dòng lưu chất khi tiến hành bảo trì hay xảy ra sự cố khẩn cấp. Nếu chỉ sử dụng van một chiều (check valve) thông thường, khả năng kiểm soát dòng chảy của hệ thống chắc chắn sẽ không đáp ứng đầy đủ các yêu cầu kỹ thuật phức tạp này.

Đây chính là lý do các kỹ sư cơ điện thường ưu tiên sử dụng non return stop valve trong các hệ thống đường ống đặc thù. Thiết bị này không chỉ giải quyết triệt để bài toán chống chảy ngược mà còn mang đến giải pháp cô lập đường ống tối ưu. Việc nắm rõ định nghĩa, cấu tạo, nguyên lý vận hành và tiêu chí lựa chọn dòng van này sẽ giúp doanh nghiệp tối ưu hóa hiệu suất hệ thống và tránh được những chi phí phát sinh do chọn sai thiết bị.

Non Return Stop Valve là gì?

Non return stop valve là loại van công nghiệp kết hợp đồng thời hai chức năng của van chặn và van một chiều, cho phép kiểm soát dòng chảy theo hướng mong muốn đồng thời hạn chế tối đa hiện tượng dòng chảy ngược trong đường ống. Tùy thuộc vào thiết kế kỹ thuật của nhà sản xuất, loại van này được ứng dụng rộng rãi trong các hệ thống nước, hơi nóng, dầu công nghiệp và nhiều môi chất khác phù hợp với thông số kỹ thuật thực tế.

Giải thích chi tiết về mặt thuật ngữ cấu thành tên gọi:

• Non return: Chức năng ngăn chặn tuyệt đối dòng chảy quay ngược lại hệ thống.

• Stop: Chức năng chặn dòng và cô lập đoạn ống khi cần thiết.

• Valve: Thiết bị van cơ khí điều khiển dòng lưu chất.

Cần lưu ý rằng cấu tạo thực tế và tên gọi thương mại có thể thay đổi tùy thuộc vào từng tiêu chuẩn sản xuất của mỗi hãng. Do đó, khi triển khai các dự án thực tế, kỹ sư luôn phải đối chiếu kỹ lưỡng catalogue và thông số từ nhà sản xuất.

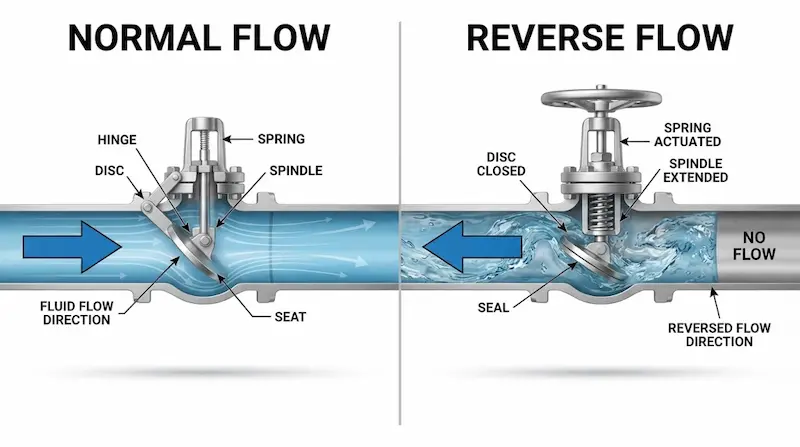

Nguyên lý hoạt động của Non Return Stop Valve

Sự khác biệt lớn nhất của dòng thiết bị này nằm ở việc tích hợp linh hoạt hai cơ chế vận hành độc lập trong cùng một thân van.

Chức năng chặn dòng (Stop): Khi kỹ thuật viên cần cô lập một đoạn đường ống để bảo trì hoặc sửa chữa, trục van được vặn hạ xuống để ép chặt cơ cấu đóng mở, ngăn hoàn toàn dòng lưu chất lưu thông qua van.

Chức năng ngăn dòng chảy ngược (Non-return): Khi hệ thống hoạt động bình thường, áp lực dòng chảy thuận đẩy cơ cấu một chiều mở ra để lưu chất đi qua. Ngược lại, khi dòng chảy có xu hướng đảo chiều, sự chênh lệch áp suất sẽ ép chặt cơ cấu check, tự động hạn chế dòng chảy ngược về phía nguồn.

Quy trình vận hành diễn ra tuần tự: Dòng thuận $\rightarrow$ van mở $\rightarrow$ lưu chất đi qua; khi xuất hiện áp lực ngược $\rightarrow$ cơ cấu một chiều tự động đóng $\rightarrow$ chặn đứng dòng quay lại. Điểm mấu chốt nằm ở chỗ thiết bị vừa đóng vai trò như một van chặn thủ công, vừa phản ứng tự động như một van một chiều tiêu chuẩn.

Cấu tạo Non Return Stop Valve gồm những bộ phận nào?

Thiết kế cơ khí của một non return stop valve hoàn chỉnh bao gồm các thành phần chính chịu áp lực và kiểm soát dòng chảy:

• Thân van (Body): Chứa đựng toàn bộ linh kiện bên trong, được đúc từ các vật liệu chịu lực cao để kết nối chắc chắn vào đường ống.

• Bộ phận đóng/mở (Disc/Piston): Thường sử dụng thiết kế đĩa van hoặc piston chịu trách nhiệm điều tiết và chặn dòng lưu chất.

• Trục van (Stem): Truyền chuyển động cơ học từ tay quay hoặc bộ truyền động phía trên xuống đĩa van.

• Bộ phận làm kín (Sealing/Gasket): Đảm bảo độ kín khít tuyệt đối giữa các bề mặt tiếp xúc, ngăn chặn rò rỉ lưu chất ra môi trường ngoài.

• Cơ cấu chống dòng ngược: Thiết kế lò xo hoặc trọng lực hỗ trợ đĩa van phản ứng nhanh với dòng chảy ngược.

• Nắp van và mối nối (Bonnet & Connections): Bảo vệ các chi tiết bên trong và tạo sự thuận tiện cho công tác bảo trì, tháo lắp định kỳ.

Phân loại Non Return Stop Valve

Việc phân loại van giúp kỹ sư dễ dàng định hình phương án thiết kế phù hợp với đặc thù của từng hệ thống đường ống công nghiệp.

1. Phân loại theo kiểu kết nối

• Kết nối ren (Threaded): Phù hợp với các đường ống có kích thước nhỏ, dễ lắp đặt và tháo rời.

• Kết nối mặt bích (Flanged): Tiêu chuẩn phổ biến cho các đường ống áp lực cao và kích thước lớn, đảm bảo độ chắc chắn tuyệt đối.

2. Phân loại theo vật liệu chế tạo

• Gang đúc: Kinh tế, chịu lực tốt, dùng cho hệ thống nước thông thường.

• Thép carbon: Chịu nhiệt và áp suất cao, ứng dụng trong ngành dầu khí, hơi công nghiệp.

• Inox (Stainless Steel): Khả năng chống ăn mòn tuyệt vời, thích hợp cho hóa chất và thực phẩm.

• Đồng hoặc hợp kim đồng: Dùng trong các hệ thống dân dụng hoặc môi trường nước biển.

3. Phân loại theo tiêu chuẩn kỹ thuật

Sản phẩm thường được sản xuất theo các tiêu chuẩn quốc tế uy tín như DIN, EN, ANSI/ASME hoặc JIS. Người mua cần kiểm tra kỹ thông số trên catalogue để đảm bảo tính tương thích với hệ thống hiện hữu.

Thông số kỹ thuật cần quan tâm khi chọn Non Return Stop

Lựa chọn chính xác thiết bị đòi hỏi kỹ sư phải rà soát kỹ lưỡng các thông số kỹ thuật cốt lõi để đảm bảo độ bền và an toàn vận hành:

• DN (Kích thước danh nghĩa): Xác định cỡ ống tương thích như DN25, DN50, DN100...

• PN / Class (Cấp áp suất): Định mức áp suất chịu tải tối đa của van trong điều kiện tiêu chuẩn.

• Working Pressure (Áp suất làm việc thực tế): Đảm bảo thông số này nằm trong giới hạn chịu tải của van.

• Temperature (Nhiệt độ làm việc): Yếu tố sống còn đối với các hệ thống hơi nóng, dầu nóng hoặc nước siêu nhiệt.

• Body Material (Vật liệu thân van): Tương thích hoàn toàn với tính chất hóa lý của môi chất dẫn truyền.

• Installation Direction (Hướng lắp đặt): Tuân thủ tuyệt đối chiều mũi tên chỉ hướng dòng chảy trên thân van.

Non Return Stop và Check Valve khác nhau thế nào?

Check valve chủ yếu phản ứng thụ động theo sự thay đổi chênh lệch áp suất của dòng lưu chất. Trong khi đó, non return stop được thiết kế chuyên biệt để kiêm nhiệm thêm chức năng cô lập dòng. Do đó, việc lựa chọn loại van nào phụ thuộc hoàn toàn vào yêu cầu vận hành thực tế của nhà máy.

Non Return Stop được sử dụng ở đâu?

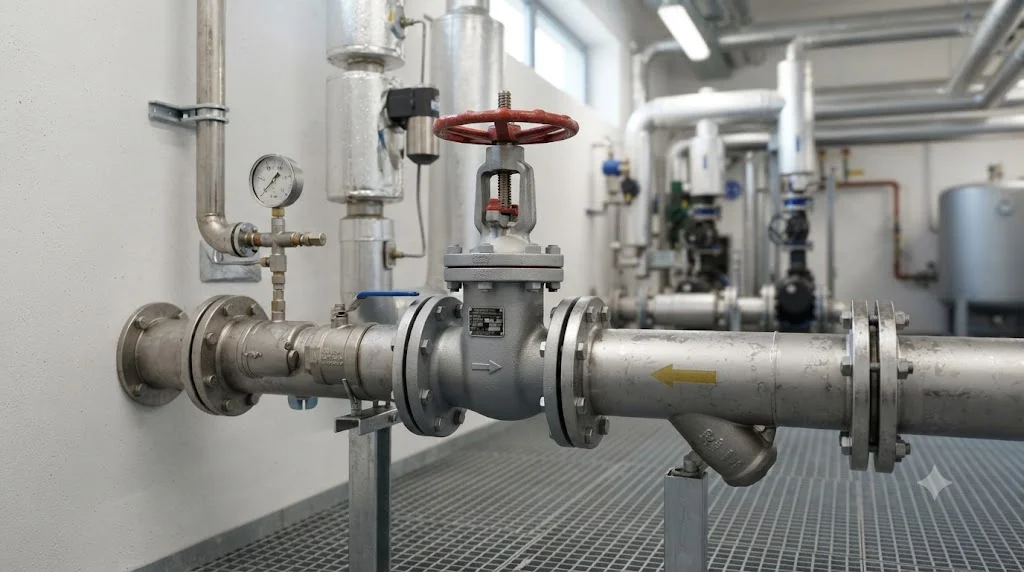

Sự linh hoạt trong thiết kế giúp dòng thiết bị này hiện diện trong nhiều hệ thống công nghiệp trọng điểm:

Trong hệ thống nước sạch và cấp thoát nước, van giúp ngăn chặn triệt để hiện tượng nước chảy ngược về nguồn đồng thời cho phép cô lập từng đoạn ống để tiến hành bảo trì định kỳ mà không phải ngừng toàn bộ nhà máy.

Đối với hệ thống hơi nóng và lò hơi, việc chịu được nhiệt độ và áp suất cực cao là yêu cầu bắt buộc, giúp bảo vệ an toàn cho các thiết bị trao đổi nhiệt. Trong hệ thống bơm công nghiệp, việc kết hợp van giúp bảo vệ cánh quạt bơm khỏi tác động phá hủy của dòng chảy ngược khi máy bơm dừng đột ngột.

Khi nào nên sử dụng Non Return Stop ?

Bạn nên đầu tư loại van này khi hệ thống đường ống đồng thời đòi hỏi hai yêu cầu: ngăn chặn dòng chảy ngược và chủ động cô lập dòng để sửa chữa.

Các trường hợp cụ thể bao gồm: đường ống có tần suất bảo trì định kỳ cao, hệ thống yêu cầu phân tách từng khu vực độc lập, hoặc các dây chuyền có nguy cơ sốp áp suất và chảy ngược cao. Nếu hệ thống chỉ đơn thuần yêu cầu nước đi một chiều mà không cần khóa ngắt thủ công, việc sử dụng check valve truyền thống sẽ là giải pháp tối ưu và tiết kiệm hơn.

Những sai lầm thường gặp khi chọn và lắp Non Return Stop

• Chỉ chọn van theo kích thước DN: Bỏ qua thông số áp suất và nhiệt độ làm việc dẫn đến nguy cơ bục vỡ thân van.

• Lắp ngược hướng dòng chảy: Bỏ qua mũi tên chỉ hướng trên thân van khiến thiết bị mất hoàn toàn tác dụng.

• Chọn sai vật liệu thân van: Dùng van gang cho môi trường hóa chất ăn mòn làm thiết bị hư hỏng chỉ sau thời gian ngắn.

• Nhầm lẫn với check valve: Kỳ vọng check valve thông thường có thể đóng ngắt dòng thủ công như van chặn.

• Bỏ qua tiêu chuẩn kết nối: Mua van có tiêu chuẩn mặt bích không tương thích với hệ thống đường ống sẵn có.

Checklist lựa chọn Non Return Stop

Trước khi quyết định đặt mua thiết bị cho dự án, hãy kiểm tra kỹ lưỡng danh mục kiểm tra tiêu chuẩn sau đây:

•  Loại môi chất dẫn truyền trong đường ống là gì?

•  Kích thước đường ống (DN) chính xác là bao nhiêu?

•  Áp suất làm việc thực tế của hệ thống đạt mức nào?

•  Nhiệt độ vận hành tối đa của lưu chất là bao nhiêu?

•  Hệ thống có thực sự cần chức năng chủ động cô lập dòng không?

•  Vật liệu thân van và gioăng làm kín đã tương thích với môi chất chưa?

•  Lựa chọn kiểu kết nối ren hay mặt bích?

•  Tiêu chuẩn kết nối (DIN, JIS, ANSI) đã khớp với đường ống chưa?

•  Đã xác định rõ hướng dòng chảy lắp đặt thực tế chưa?

Câu hỏi thường gặp về Non Return Stop Valve

1. Non Return Stop Valve là gì?

Đây là dòng van công nghiệp đặc thù kết hợp hai chức năng trong một thiết bị: vừa đóng vai trò là van chặn (stop valve) để cô lập dòng chảy, vừa hoạt động như van một chiều (non-return valve) để ngăn dòng chảy ngược.

2. Non Return Stop có giống Check Valve không?

Không hoàn toàn. Check valve chỉ có chức năng tự động ngăn dòng chảy ngược dựa vào áp lực dòng, trong khi non return stop được tích hợp thêm cơ cấu cơ khí giúp người vận hành chủ động khóa ngắt dòng chảy khi cần thiết.

3. Non Return Stop dùng cho các môi chất nào?

Thiết bị này có thể sử dụng linh hoạt cho nước, hơi nóng, dầu công nghiệp và nhiều hóa chất khác, với điều kiện kỹ sư phải chọn đúng vật liệu thân van, gioăng làm kín và thông số áp suất tương thích.

4. Khi nào nên ưu tiên dùng Non Return Stop thay vì van một chiều?

Nên ưu tiên sử dụng khi hệ thống đường ống vừa đòi hỏi chống dòng chảy ngược, vừa cần tính năng khóa ngắt thủ công để phục vụ công tác bảo trì thiết bị hạ lưu mà không cần lắp thêm một van chặn độc lập riêng biệt.

KẾT LUẬN: Chọn đúng Non Return Stop Valve cho hệ thống

Non return stop không đơn thuần là một chiếc van một chiều thông thường. Giá trị cốt lõi của dòng van này nằm ở khả năng kết hợp hoàn hảo giữa chức năng chống dòng ngược và tính năng chặn, cô lập dòng chảy theo thiết kế kỹ thuật. Khi lựa chọn, kỹ sư bắt buộc phải xem xét đồng thời chuỗi thông số
