Van giảm áp nước nóng là gì và vì sao hệ thống cần trang bị?

Trong hệ thống cấp nước nóng, áp suất quá cao hoặc dao động bất thường có thể tạo ra sức ép khủng khiếp lên đường ống, các thiết bị sử dụng nước và toàn bộ hệ thống mối nối. Khi áp suất vượt quá ngưỡng thiết kế cho phép, nguy cơ xảy ra hiện tượng rò rỉ nước, nứt vỡ thiết bị hoặc vận hành bấp bênh sẽ tăng lên đáng kể.

Giải pháp cốt lõi cho vấn đề này chính là van giảm áp nước nóng – thiết bị chuyên dụng giúp kiểm soát và ổn định áp lực dòng chảy.

• Vai trò của van: Tự động hạ và duy trì áp suất đầu ra ở mức an toàn cho toàn bộ hệ thống phía hạ lưu.

• Vì sao không nên dùng tùy tiện van nước lạnh: Van dành cho nước lạnh thường không chịu được nhiệt độ cao, dễ làm hỏng gioăng làm kín và gây rò rỉ nghiêm trọng.

• Thông số cần quan tâm: Nhiệt độ làm việc, dải áp suất đầu vào/đầu ra, kích thước DN và vật liệu chế tạo tương thích môi chất.

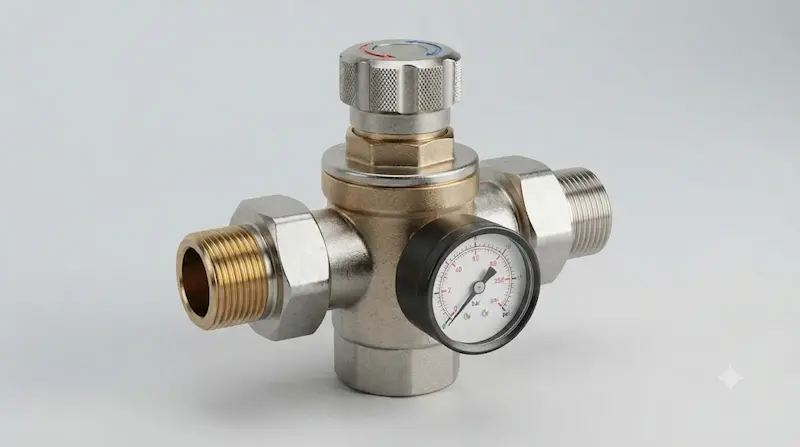

Van giảm áp nước nóng là gì?

Van giảm áp nước nóng là thiết bị được lắp trên đường ống cấp nước nóng nhằm giảm và duy trì áp suất đầu ra ở mức phù hợp với giá trị cài đặt, đồng thời đáp ứng nghiêm ngặt điều kiện nhiệt độ cao của môi chất. Van thường sử dụng cơ cấu màng hoặc piston kết hợp lò xo và bộ phận điều chỉnh để tự động cân bằng áp suất dòng chảy.

Thiết bị này quản lý chặt chẽ áp suất đầu vào lớn từ nguồn cấp, ép qua khe hở van để hạ xuống mức áp suất đầu ra ổn định theo giá trị cài đặt sẵn. Không phải mọi loại van giảm áp thông thường trên thị trường đều dùng được cho nước nóng. Khách hàng bắt buộc phải kiểm tra kỹ bảng thông số kỹ thuật (datasheet) của từng model về giới hạn nhiệt độ tối đa và chất liệu gioăng làm kín để bảo vệ toàn diện hệ thống.

Cấu tạo van giảm áp nước nóng gồm những bộ phận nào?

1. Thân van: Khung chịu lực chính được chế tạo từ đồng thau, gang dẻo, inox hoặc các vật liệu kỹ thuật cao cấp chuyên dụng.

2. Màng hoặc piston: Bộ phận cảm nhận trực tiếp và phản ứng nhanh nhạy với mọi sự thay đổi áp suất dòng chảy.

3. Lò xo điều chỉnh: Tạo lực đối kháng quyết định trực tiếp đến mức giá trị áp suất đầu ra mong muốn.

4. Núm hoặc vít điều chỉnh: Vị trí thao tác trực tiếp để thay đổi giá trị áp suất cài đặt cho hệ thống.

5. Khoang điều khiển: Vùng áp lực giúp van phản ứng mượt mà với áp suất phía hạ lưu đường ống.

6. Cổng kết nối: Thiết kế dạng chân ren hoặc mặt bích tiêu chuẩn tùy thuộc vào kích thước đường ống thực tế.

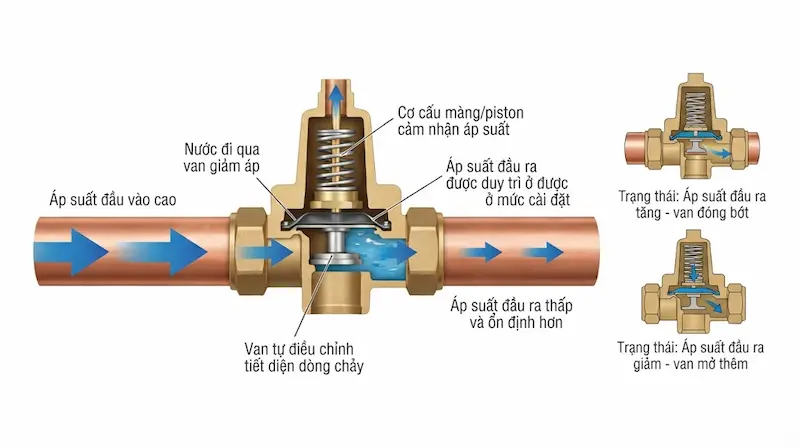

Nguyên lý hoạt động của van giảm áp nước nóng

Cơ chế vận hành của thiết bị tuân theo chu trình cân bằng lực học khép kín: Áp suất đầu vào cao đẩy nước đi qua van $\rightarrow$ cơ cấu màng hoặc piston cảm nhận áp suất đầu ra $\rightarrow$ tác động lực lên đĩa van làm thay đổi tiết diện dòng chảy $\rightarrow$ áp suất đầu ra được kìm hãm và duy trì ổn định theo giá trị đã cài đặt.

Khi áp suất đầu ra tăng cao đột ngột (do nhu cầu sử dụng giảm), van sẽ tự động xu hướng đóng bớt, thu hẹp dòng chảy để kéo áp suất về mức cài đặt. Ngược lại, khi áp suất đầu ra sụt giảm (do nhiều thiết bị cùng mở), van tự động mở rộng thêm để tăng lưu lượng nước đi qua. Khả năng tự điều chỉnh này đến từ sự cân bằng lực hoàn hảo giữa áp suất dòng chảy, màng cảm biến và độ cứng của lò xo bên trong.

Các loại van giảm áp nước nóng phổ biến hiện nay

• Phân loại theo vật liệu: Gồm van giảm áp đồng (cho dân dụng, quy mô nhỏ), van giảm áp inox (cho môi trường ăn mòn, nhiệt độ cao) và van giảm áp gang (cho hệ thống công nghiệp lớn).

• Phân loại theo kiểu kết nối: Chia thành van giảm áp nối ren gọn nhẹ và van giảm áp mặt bích chắc chắn cho các đường ống cỡ lớn.

• Phân loại theo cơ cấu: Gồm dòng van dạng màng nhạy bén với áp suất thấp/trung bình và dòng van dạng piston chịu lực áp suất đầu vào lớn.

• Phân loại theo ứng dụng: Phục vụ đa dạng từ hệ thống nước nóng dân dụng, boiler, hệ thống nước nóng trung tâm tòa nhà đến các dây chuyền công nghiệp nặng.

Thông số kỹ thuật cần quan tâm khi chọn van giảm áp nước nóng

1. Nhiệt độ làm việc: Thông số bắt buộc phải đối chiếu giữa nhiệt độ nước nóng thực tế của hệ thống và giới hạn chịu nhiệt tối đa của van.

2. Áp suất đầu vào: Xác định mức áp lực lớn nhất mà nguồn cấp có thể đẩy vào thiết bị.

3. Áp suất đầu ra: Giá trị áp lực an toàn cần duy trì cho các thiết bị sử dụng phía sau van.

4. Kích thước DN: Lựa chọn quy cách như $DN15$, $DN20$, $DN25$, $DN32$, $DN40$, $DN50$ dựa trên lưu lượng thực tế thay vì chỉ nhìn đường kính ống.

5. Vật liệu chế tạo: Xem xét mức độ ăn mòn, nhiệt độ và chất lượng nguồn nước để chọn đồng, gang hay inox.

6. Kiểu kết nối: Đồng bộ kiểu nối ren hoặc mặt bích với hệ thống đường ống sẵn có.

7. Dải điều chỉnh áp suất: Phải bao trùm và nằm trong khoảng nhu cầu thực tế của toàn bộ công trình.

Van giảm áp nước nóng khác gì van giảm áp nước lạnh?

Một thiết bị được nhãn mác quảng cáo là "van giảm áp nước" chung chung chưa chắc đã chịu được nhiệt độ của nước nóng. Yếu tố nhiệt độ môi chất là điều kiện tiên quyết cần xác minh trước khi đưa vào lắp đặt thực tế.

Vì sao phải kiểm tra nhiệt độ trước khi mua van?

Nhiệt độ dòng nước nóng cao tác động trực tiếp và liên tục đến các linh kiện bên trong, đặc biệt là gioăng làm kín, màng van và các chi tiết polymer. Nếu chọn nhầm sản phẩm không đạt chuẩn nhiệt độ, các bộ phận này sẽ nhanh chóng bị lão hóa, biến dạng, mất khả năng làm kín dẫn đến rò rỉ nước hoặc kẹt van hoàn toàn.

Quy trình chuẩn kỹ thuật luôn đòi hỏi: Xác định nhiệt độ $\rightarrow$ kiểm tra vật liệu cấu tạo $\rightarrow$ đối chiếu áp suất $\rightarrow$ lựa chọn đúng model. Kỹ sư không nên chỉ hỏi mua đơn thuần theo kích thước đường ống mà phải cung cấp trọn gói các thông số vận hành.

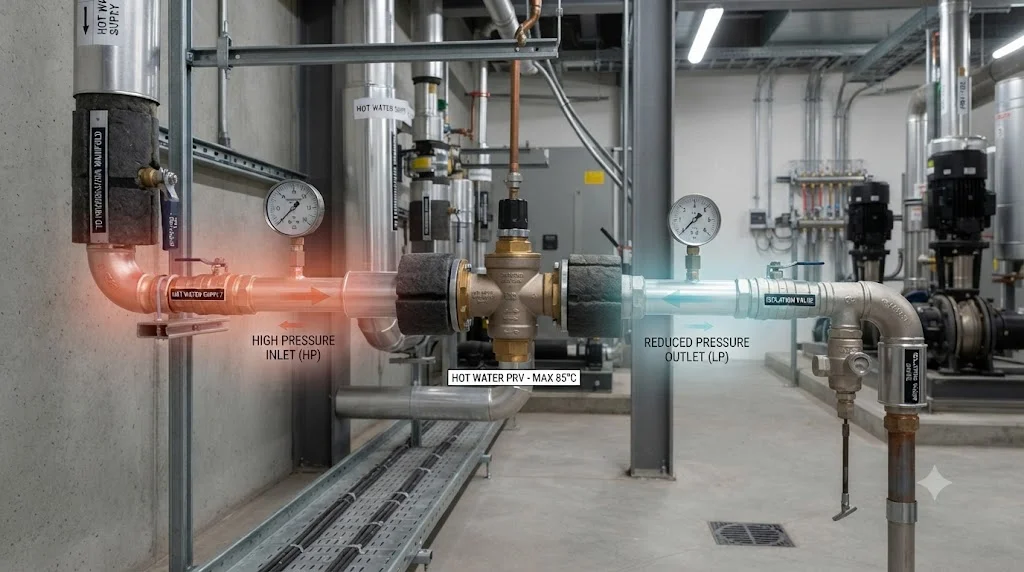

Van giảm áp nước được sử dụng ở đâu?

• Hệ thống nước nóng dân dụng: Bảo vệ các thiết bị vệ sinh, bình nóng lạnh và đường ống nhựa khỏi áp lực quá tải.

• Boiler và hệ thống nước nóng trung tâm: Kiểm soát chặt chẽ áp suất trên tuyến cấp nước chính cho các tòa nhà.

• Khách sạn, bệnh viện, khu nghỉ dưỡng: Đảm bảo nguồn nước nóng phân phối đều đặn, an toàn đến từng khu vực sử dụng.

• Hệ thống HVAC và nhà máy công nghiệp: Ứng dụng trong các dây chuyền trao đổi nhiệt, cấp nước nóng công nghiệp đòi hỏi độ bền bỉ cao.

Những sai lầm thường gặp khi chọn van giảm áp nước

• Sai lầm 1: Dùng van nước lạnh cho hệ thống nước nóng $\rightarrow$ Hậu quả là hỏng gioăng, màng van do quá nhiệt, gây rò rỉ nước.

• Sai lầm 2: Chỉ chọn van theo kích thước DN $\rightarrow$ Hậu quả là bỏ qua lưu lượng thực tế, gây sụt áp hoặc quá tải dòng chảy.

• Sai lầm 3: Không kiểm tra áp suất đầu vào tối đa $\rightarrow$ Hậu quả làm nứt vỡ thân van khi áp lực nguồn vượt giới hạn chịu đựng.

• Sai lầm 4: Không xác định rõ áp suất đầu ra mong muốn $\rightarrow$ Hậu quả là thiết bị phía sau không hoạt động đúng hiệu suất thiết kế.

• Sai lầm 5: Bỏ qua đồng hồ đo áp suất $\rightarrow$ Hậu quả là gặp khó khăn lớn trong việc theo dõi và tinh chỉnh áp lực thực tế.

• Sai lầm 6: Lắp ngược chiều dòng chảy $\rightarrow$ Hậu quả là van tê liệt hoàn toàn, không thể thực hiện chức năng giảm áp.

Cách chọn van giảm áp nước phù hợp

1. Bước 1: Xác định nhiệt độ nước nóng: Nắm rõ nền nhiệt độ thực tế của hệ thống dân dụng hay công nghiệp.

2. Bước 2: Xác định áp suất đầu vào: Đo đạc hoặc lấy thông số áp lực từ bản vẽ thiết kế nguồn cấp.

3. Bước 3: Xác định áp suất đầu ra cần thiết: Tính toán mức áp lực vừa đủ cho các thiết bị sử dụng phía sau.

4. Bước 4: Xác định lưu lượng dòng chảy: Đánh giá công suất tiêu thụ nước tối đa của toàn hệ thống.

5. Bước 5: Lựa chọn kích thước DN: Đối chiếu lưu lượng với biểu đồ kỹ thuật của nhà sản xuất.

6. Bước 6: Chọn vật liệu chế tạo: Cân nhắc đồng, inox hoặc gang dựa trên đặc tính nhiệt độ và môi trường nước.

7. Bước 7: Kiểm tra kỹ Datasheet: So khớp toàn bộ thông số trước khi quyết định đặt hàng.

Checklist trước khi lắp đặt van giảm áp nước

•  Xác định chuẩn xác chiều mũi tên dòng chảy trên thân van

• Kiểm tra thực tế nhiệt độ giới hạn của nước nóng

•  Đo đạc và xác nhận áp suất đầu vào thực tế

•  Cài đặt chính xác mức áp suất đầu ra mong muốn

•  Chọn đúng quy kích thước đường kính DN

• Kiểm tra kiểu kết nối ren hoặc mặt bích tương thích

• Đảm bảo vật liệu gioăng chịu nhiệt tốt

•  Bố trí không gian đủ rộng để dễ dàng điều chỉnh và bảo trì

•  Kiểm tra độ kín khít, chống rò rỉ sau khi siết chặt kết nối

• Lắp đồng hồ đo áp suất trước và sau van để kiểm tra vận hành

Câu hỏi thường gặp về van giảm áp nước nóng

Van giảm áp nước có dùng được cho nước lạnh không?

Tùy thuộc vào model cụ thể. Nếu nhà sản xuất ghi nhận thông số kỹ thuật cho phép hoạt động ở cả dải nhiệt độ thấp thì có thể sử dụng, nhưng cần ưu tiên chọn đúng dòng sản phẩm chuyên dụng.

Van giảm áp nước nóng chịu được nhiệt độ bao nhiêu?

Không có một mức nhiệt độ cố định cho mọi dòng van. Người dùng bắt buộc phải tra cứu giới hạn nhiệt độ làm việc tối đa của từng model cụ thể trong tài liệu kỹ thuật của hãng.

Có cần lắp đồng hồ áp suất cho van giảm áp nước không?

Rất cần thiết để kỹ thuật viên dễ dàng quan sát, theo dõi và căn chỉnh chính xác mức áp lực trước và sau van, đặc biệt tại các hệ thống có áp suất nguồn biến động mạnh.

Van giảm áp nước có những kích thước nào?

Sản phẩm rất đa dạng kích cỡ từ quy cách nhỏ như $DN15$, $DN20$, $DN25$ đến các đường ống công nghiệp lớn như $DN32$, $DN40$, $DN50$ và lớn hơn nữa.

Chọn van giảm áp nước dựa vào những thông số nào?

Các yếu tố quyết định gồm nhiệt độ làm việc, áp suất đầu vào, áp suất đầu ra, lưu lượng dòng chảy, kích thước DN, vật liệu cấu tạo và kiểu kết nối đường ống.

Chọn đúng van giảm áp nước để bảo vệ hệ thống

Việc trang bị van giảm áp nước đóng vai trò bảo vệ cốt lõi giúp hệ thống đường ống và thiết bị tránh khỏi nguy cơ quá áp, rò rỉ hay hư hỏng tốn kém chi phí sửa chữa. Sự an toàn và ổn định của toàn bộ hệ thống phụ thuộc hoàn toàn vào việc lựa chọn chính xác nhiệt độ chịu đựng, dải áp suất và vật liệu cấu tạo thay vì chỉ chọn theo cảm tính hoặc kích thước đường ống thông thường.
