CF8M Là Gì? Giải Mã Thành Phần, Cơ Tính Và Ứng Dụng Chuẩn Kỹ Thuật

Trực tiếp chứng kiến một hệ thống đường ống công nghiệp bị rò rỉ hóa chất hay sự cố dừng máy đột ngột do ăn mòn vật liệu, bạn mới thấy tầm quan trọng của việc chọn đúng vật liệu đúc ngay từ đầu. Trong ngành van, bơm và thiết bị chịu áp, mã vật liệu Cast Stainless Steel xuất hiện dày đặc trên các bản vẽ thiết kế và nhãn mác sản phẩm. Tuy nhiên, không ít kỹ sư và nhà quản lý mua hàng vẫn nhầm lẫn giữa Cast Stainless Steel với inox 316 thông thường, dẫn đến những quyết định sai lầm gây thất thoát ngân sách đáng tiếc.

Bài viết này sẽ phân tích toàn diện và chuyên sâu về Cast Stainless Steel: từ định nghĩa tiêu chuẩn, thành phần hóa học, cơ tính, sự khác biệt với các grade inox khác cho đến kinh nghiệm lựa chọn thực tế.

CF8M Là Gì?

CF8M là một mác thép không gỉ austenitic dạng đúc (cast stainless steel), được sử dụng phổ biến nhất để sản xuất các chi tiết công nghiệp đúc phức tạp như thân van, thân bơm, ống nối (fitting) và các thiết bị chịu áp lực.

Trong hệ thống tiêu chuẩn quốc tế, Cast Stainless Steel được quy định chính thức trong tiêu chuẩn ASTM A351 (chuyên về các chi tiết đúc chịu áp ở nhiệt độ cao). Ngoài ra, vật liệu này cũng xuất hiện trong ASTM A743 và ASTM A744 tùy thuộc vào phạm vi sản phẩm và điều kiện môi trường làm việc đặc thù.

Xét về mặt phân loại vật liệu công nghiệp, Cast Stainless Steel thường được định danh là grade đúc tương đương (cast equivalent) của dòng inox 316 dạng gia công áp lực (wrought 316).

Để hiểu chính xác mã hiệu này dưới góc độ kỹ thuật, chúng ta giải thích từng ký tự theo hệ thống phân loại của ACI (Alloy Casting Institute) và ASTM:

• C (Corrosion Resistant): Đại diện cho nhóm thép đúc chuyên dụng chống ăn mòn hóa học (phân biệt với nhóm H - Heat Resistant chịu nhiệt).

• F: Chỉ vị trí tương đối của hợp kim trên biểu đồ ternary Fe-Cr-Ni, đồng thời phản ánh hàm lượng Chromium và Nickel định hướng trong cấu trúc austenitic.

• 8: Đại diện cho giới hạn hàm lượng Carbon tối đa của grade này, tương ứng với mức tối đa 0,08%.

• M: Ký hiệu hóa học khẳng định sự có mặt của nguyên tố Molybdenum (Mo) trong thành phần hợp kim.

Lưu ý kỹ thuật: Ký hiệu Cast Stainless Steel là một mã tiêu chuẩn định danh theo quy ước của tổ chức vật liệu, không phải là một công thức hóa học tuyệt đối. Để đánh giá chính xác một lô đúc, kỹ sư luôn phải căn cứ vào tiêu chuẩn ASTM hiện hành và chứng chỉ kiểm định thành phần vật liệu (MTC) đi kèm.

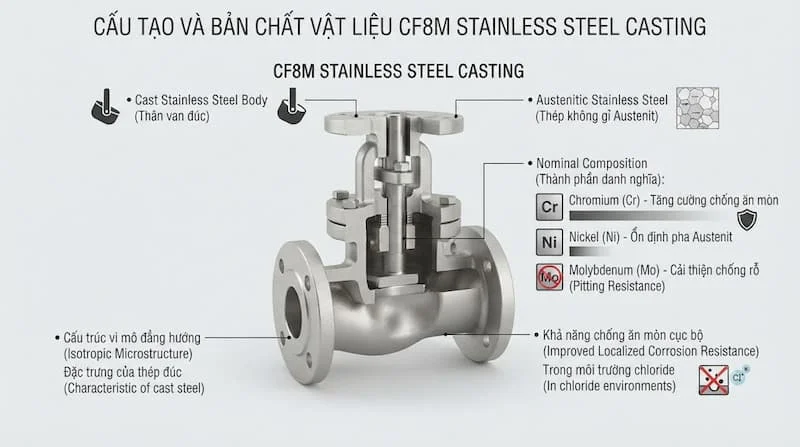

Bản Chất Của Cast Stainless Steel Và Vai Trò Của Các Nguyên Tố Hợp Kim

Cấu trúc vi mô austenitic của thép đúc Cast Stainless Steel mang lại sự kết hợp tuyệt vời giữa độ dẻo dai, khả năng gia công và đặc tính chống ăn mòn vượt trội. Mức hiệu suất này được quyết định bởi sự phối hợp chiến lược giữa các nguyên tố hợp kim chính:

Chromium (Cr) – Màng bảo vệ thụ động

Chromium chiếm tỷ lệ cao trong cấu trúc (từ 18,0 đến 21,0%). Khi tiếp xúc với oxy trong môi trường, Cr nhanh chóng oxy hóa để tạo thành một lớp màng oxide crom (Cr2O3) cực mỏng, trơ và bám dính chặt trên bề mặt. Lớp màng thụ động (passive film) này có khả năng tự phục hồi khi bị xước nhẹ, ngăn chặn quá trình oxy hóa tiếp diễn vào sâu bên trong lõi kim loại.

Nickel (Ni) – Ổn định pha Austenitic

Với hàm lượng từ 9,0 đến 12,0%, Nickel đóng vai trò là nguyên tố ổn định pha austenite ở nhiệt độ phòng. Ni làm tăng độ bền dẻo, độ dai va đập (ngay cả ở nhiệt độ âm) và góp phần nâng cao khả năng kháng lại các môi trường acid giảm (reducing acids).

Molybdenum (Mo) – "Chìa khóa" chống ăn mòn rỗ

Đây là nguyên tố quan trọng nhất tạo nên sự khác biệt của Cast Stainless Steel. Với hàm lượng bổ sung từ 2,0 đến 3,0%, Molybdenum gia cố vững chắc cho lớp màng thụ động, đặc biệt nâng cao chỉ số PREN (Pitting Resistance Equivalent Number). Nhờ đó, Cast Stainless Steel có khả năng chống ăn mòn rỗ (pitting corrosion) và ăn mòn kẽ (crevice corrosion) vượt trội trong môi trường chứa ion chloride (Cl-).

Carbon (C) – Giới hạn để tối ưu hóa

Hàm lượng Carbon trong Cast Stainless Steel được kiểm soát chặt chẽ ở mức tối đa 0,08%. Carbon giúp đảm bảo độ bền kéo cơ học cần thiết cho vật liệu đúc chịu áp. Tuy nhiên, lượng Carbon này đòi hỏi quy trình xử lý nhiệt nghiêm ngặt để tránh hiện tượng kết tủa cacbit crom tại ranh giới hạt gây ăn mòn tinh hạt.

Thành Phần Hóa Học Của Thép Đúc Cast Stainless Steel

Thành phần hóa học là yếu tố tiên quyết quyết định đặc tính kỹ thuật của vật liệu. Theo tiêu chuẩn ASTM A351 grade Cast Stainless Steel, tỷ lệ các nguyên tố hóa học được quy định trong giới hạn nghiêm ngặt sau:

Ghi chú thực tế: Bảng trên cung cấp dải thành phần tiêu chuẩn theo ASTM A351. Trong giao dịch thương mại và kiểm định kỹ thuật, các giá trị thực tế của từng lô sản phẩm phải được đối chiếu trực tiếp trên Phiếu chứng nhận kiểm định vật liệu (Material Test Certificate – MTC/COA) do nhà đúc cung cấp, không dùng bảng lý thuyết để làm chứng nhận pháp lý.

Việc bổ sung từ 2,0 đến 3,0% Molybdenum chính là bệ phóng kỹ thuật giúp Cast Stainless Steel sở hữu lợi thế vượt trội hoàn toàn so với dòng thép đúc không chứa Mo như CF8 khi vận hành trong môi trường hóa chất hay dung dịch muối.

Cast Stainless Steel Có Phải Là Inox 316 Không?

Đây là một trong những thắc mắc phổ biến nhất của các kỹ sư mua hàng và thiết kế. Rất nhiều người thường gọi chung Cast Stainless Steel là "inox 316 đúc". Tuy nhiên, nếu xét trên khía cạnh tiêu chuẩn kỹ thuật vật liệu, nhận định này cần được làm rõ chính xác.

Các nguồn tài liệu kỹ thuật chuyên ngành mô tả Cast Stainless Steel là cast equivalent of wrought 316.

Tuyên bố "Cast Stainless Steel và inox 316 hoàn toàn giống nhau" là SAI về mặt tiêu chuẩn chế tạo.

Cách diễn đạt chuẩn xác nhất theo ngôn ngữ kỹ thuật là: “Cast Stainless Steel là grade inox đúc thường được xem là tương đương với inox 316 dạng wrought về cấp vật liệu và thành phần danh nghĩa.”

Do phương pháp đúc tạo ra cấu trúc hạt vi mô có sự hiện diện của một tỷ lệ ferrite nhỏ (thường từ 5 đến 20%) để chống nứt nóng khi đông đặc, cấu trúc vi mô của Cast Stainless Steel không hoàn toàn austenitic 100% như inox 316 dạng cán nóng hay kéo nguội.

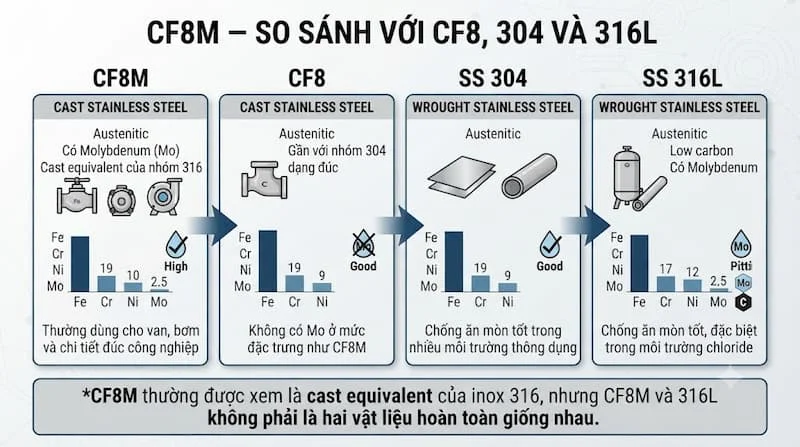

Phân Biệt Cast Stainless Steel Với Các Mác Inox Đúc Khác

Để tránh chọn nhầm vật liệu gây lãng phí chi phí hoặc hư hỏng thiết bị, việc đặt Cast Stainless Steel lên bàn cân so sánh với các grade inox phổ biến khác là vô cùng cần thiết.

1. So sánh Cast Stainless Steel vs CF8

Vì sao Cast Stainless Steel vượt trội hơn CF8?

Sự xuất hiện của 2 đến 3% Mo trong Cast Stainless Steel làm thay đổi hoàn toàn năng lực phản ứng hóa học của bề mặt. Trong môi trường chứa ion Chloride (như nước biển, dung dịch muối, hóa chất công nghiệp), CF8 rất dễ bị thủng lỗ do ăn mòn rỗ (pitting). Mo giúp vá lành các điểm đứt gãy trên màng thụ động, khiến Cast Stainless Steel trở thành lựa chọn an toàn hơn hẳn.

2. So sánh Cast Stainless Steel vs 316L và CF3M

Một điểm mù kỹ thuật khác là sự phân biệt giữa Cast Stainless Steel và các biến thể Carbon thấp (Low Carbon):

• Cast Stainless Steel vs 316L: Cast Stainless Steel là thép đúc có Carbon nhỏ hơn hoặc bằng 0,08%. 316L là inox dạng wrought có Carbon nhỏ hơn hoặc bằng 0,03%. Không thể thay thế ngang hàng hai mác này mà không xem xét đến phương pháp tạo hình chi tiết và yêu cầu hàn nối.

• Cast Stainless Steel vs CF3M: CF3M chính là bản đúc carbon thấp (Carbon nhỏ hơn hoặc bằng 0,03%) tương đương với 316L dạng wrought.

Trong các catalogue van công nghiệp và máy bơm, bạn sẽ thấy CF3M được chỉ định cho các hệ thống đòi hỏi hàn trực tiếp tại hiện trường với mật độ cao, nhằm triệt tiêu nguy cơ ăn mòn ranh giới hạt (intergranular corrosion) mà không cần xử lý nhiệt lại sau khi hàn. Trong khi đó, Cast Stainless Steel vẫn là chuẩn mực phổ biến nhất cho các chi tiết đúc tiêu chuẩn có bắt bích hoặc nối ren.

Thông Số Kỹ Thuật Và Cơ Tính Của Cast Stainless Steel

Bên cạnh đặc tính hóa học, năng lực chịu tải cơ học của mác thép Cast Stainless Steel là căn cứ bắt buộc để các kỹ sư tính toán độ bền thân vỏ thiết bị.

Theo tiêu chuẩn ASTM A351, các chỉ số cơ tính tối thiểu ở nhiệt độ phòng (khoảng 28 độ C) của Cast Stainless Steel sau khi đã trải qua quá trình xử lý nhiệt tiêu chuẩn bao gồm:

• Giới hạn chảy (Yield Strength 0.2% offset): Tối thiểu 205 MPa (30 ksi)

• Độ bền kéo (Tensile Strength): Tối thiểu 485 MPa (70 ksi)

• Độ giãn dài tương đối (Elongation in 2 in. / 50mm): Tối thiểu 30%

• Cấu trúc vi mô: Phân pha Austenite với một lượng Ferrite kiểm soát (từ 5 đến 20%).

• Xử lý nhiệt bắt buộc (Heat Treatment): Solution Annealing (Tôi dung dịch). Chi tiết đúc được nung đến nhiệt độ tối thiểu 1040 độ C (1900 độ F), giữ nhiệt đủ thời gian để hòa tan hoàn toàn các cacbit crom, sau đó làm nguội nhanh trong nước hoặc không khí cưỡng bức.

• Khối lượng riêng: Khoảng 8,0 g/cm3.

Lưu ý áp suất làm việc: Các giá trị cơ tính trên là thông số kiểm định mẫu thử vật liệu đúc. Chúng không phải là áp suất hay nhiệt độ làm việc tối đa của sản phẩm hoàn chỉnh (như van hay bơm). Áp suất làm việc của một van inox Cast Stainless Steel phụ thuộc vào Class áp lực (Class 150, 300, PN16...), độ dày thành thiết bị theo chuẩn thiết kế (ASME B16.34) và loại vật liệu làm kín (gasket/seat) đi kèm.

Tiêu Chuẩn Tương Đương Quốc Tế Của Cast Stainless Steel

Trong các dự án toàn cầu sử dụng vật tư từ nhiều quốc gia (Mỹ, Châu Âu, Nhật Bản), việc tra cứu bảng đối chiếu tiêu chuẩn vật liệu là bắt buộc:

Cảnh báo kỹ thuật: Mặc dù EN 1.4408, JIS SCS14 và ASTM A351 Cast Stainless Steel nằm trong cùng nhóm tương đương, dải chấp nhận về tỷ lệ hóa học và bài kiểm tra cơ tính của mỗi tiêu chuẩn vẫn có độ lệch nhỏ. Khi thay thế vật liệu cho các dự án nhóm A (hạt nhân, dầu khí, hóa chất độc hại), kỹ sư phải kiểm tra trực tiếp MTC của vật liệu thay thế thay vì chấp nhận chuyển đổi tự động chỉ dựa vào tên gọi tương đương.

Năng Lực Chống Ăn Mòn Thực Tế Của Cast Stainless Steel

Khả năng chống ăn mòn của thép không gỉ Cast Stainless Steel phụ thuộc trực tiếp vào bản chất môi chất, nhiệt độ, nồng độ và trạng thái dòng chảy:

• Môi trường nước sạch và nước cất: Kháng ăn mòn hoàn hảo, tuổi thọ thiết bị có thể kéo dài hàng chục năm mà không bị suy giảm chất lượng.

• Môi trường Chloride (Muối, dung dịch công nghiệp): Nhờ có từ 2 đến 3% Mo, Cast Stainless Steel thể hiện khả năng chống ăn mòn cục bộ vượt xa dòng CF8.

• Môi trường nước biển: Cast Stainless Steel hoạt động tốt trong nước biển sạch ở nhiệt độ thường và dòng chảy tĩnh/động vừa phải. Tuy nhiên, trong nước biển ấm, đọng tĩnh lâu ngày hoặc có hiện tượng bám bẩn sinh học cao, vẫn có nguy cơ bị ăn mòn kẽ.

• Môi trường hóa chất & Acid:

  • Acid Nitric (HNO3): Chịu đựng tốt ở nồng độ và nhiệt độ vừa phải.

  • Acid Sulfuric (H2SO4): Chỉ chịu được ở nồng độ rất loãng hoặc nhiệt độ thấp. Tuyệt đối không dùng cho acid sulfuric đặc nóng.

  • Acid Hydrochloric (HCl): Khuyến cáo KHÔNG dùng Cast Stainless Steel vì ion Cl- trong môi trường acid mạnh sẽ phá hủy màng bảo vệ rất nhanh.

Khả năng kháng hóa chất của Cast Stainless Steel không phải là vĩnh cửu hay tuyệt đối. Việc lựa chọn phải dựa trên bảng dữ liệu tương thích hóa chất (Chemical Compatibility Chart) chính thức từ nhà sản xuất.

Cast Stainless Steel Được Sử Dụng Trong Những Sản Phẩm Nào?

Nhờ đặc tính đúc tốt và khả năng chống ăn mòn cao, Cast Stainless Steel là vật liệu thống trị trong nhiều nhóm ngành công nghiệp nặng:

1. Van công nghiệp (Cast Stainless Steel Valves)

Cast Stainless Steel là vật liệu tiêu chuẩn vàng để đúc thân và đĩa cho hầu hết các loại van chịu áp lực:

• Van bi inox (Ball valve)

• Van cửa / Van xả (Gate valve)

• Van cầu (Globe valve)

• Van một chiều (Check valve)

• Van bướm (Butterfly valve)

• Lọc chữ Y (Y-Strainer)

2. Thiết bị máy bơm

• Vỏ bơm (Pump casing), buồng bơm chứa hóa chất.

• Cánh bơm (Impeller) – nơi chịu lực cắt và xói mòn dòng chảy lớn.

3. Phụ kiện đường ống (Fitting) & Mặt bích (Flanges)

Các loại co, tê, măng xông, bầu giảm và mặt bích đúc chịu áp lực cao phục vụ trong nhà máy.

4. Các ngành công nghiệp ứng dụng mũi nhọn

• Công nghiệp hóa chất & Dầu khí: Hệ thống dẫn dung môi, hóa chất trung tính và sản phẩm dầu mặn.

• Ngành thực phẩm & Dược phẩm: Hệ thống CIP, dây chuyền sản xuất yêu cầu độ sạch cao và vệ sinh bằng hóa chất tẩy rửa.

• Xử lý nước thải & Sản xuất giấy: Nơi môi trường chứa nhiều dung dịch ăn mòn và gốc sulfur/chloride.

Checklist Hướng Dẫn Lựa Chọn Sản Phẩm Cast Stainless Steel Chuẩn Kỹ Thuật

Để đảm bảo chọn đúng thiết bị sử dụng vật liệu Cast Stainless Steel chuẩn chất lượng, tránh mua phải hàng giả hoặc hàng kém chất lượng, hãy áp dụng quy trình kiểm tra 6 bước sau:

• Bước 1: Xác định loại sản phẩm: Kiểm tra dạng thiết bị cần mua (Van bi, van bướm, thân bơm hay phụ kiện bích...).

• Bước 2: Phân tích môi chất vận hành: Xác định chính xác hóa chất, nồng độ, tỷ lệ ion chloride (Cl-), dung môi hay nước biển.

• Bước 3: Xác định điều kiện làm việc: Đo đạc nhiệt độ vận hành tối đa và áp suất làm việc của hệ thống.

• Bước 4: Xác định chính xác mác vật liệu: Nếu hồ sơ thiết kế yêu cầu rõ tuyệt đối không tự ý hạ cấp xuống CF8 hay dùng các mã vật liệu không rõ nguồn gốc.

• Bước 5: Đánh giá tiêu chuẩn thiết kế: Đối chiếu tiêu chuẩn kết nối mặt bích hoặc ren (ASME B16.5, JIS B2220, DIN EN 1092-1).

• Bước 6: Kiểm tra hồ sơ chất lượng (MTC): Yêu cầu nhà cung cấp cấp chứng chỉ Material Test Certificate (MTC EN 10204 3.1). Kiểm tra xem hàm lượng Mo có đạt từ 2,0 đến 3,0% hay không và kết quả thử kéo/chảy có đạt chuẩn ASTM A351 hay không.

Những Sai Lầm Thường Gặp Khi Chọn Vật Liệu Cast Stainless Steel

1. Nghĩ rằng Cast Stainless Steel = 316L: Sai lầm này khiến nhiều kỹ sư chọn sai vật liệu khi thi công hàn. Cast Stainless Steel có hàm lượng Carbon tối đa 0,08%, cao hơn nhiều so với 0,03% của 316L.

2. Chỉ nhìn vào con số "316": Không phân biệt giữa hàng đúc (Cast - Cast Stainless Steel), hàng cán (Wrought - 316) hay hàng rèn (Forged - F316), dẫn đến việc chọn sai dạng sản phẩm chịu áp lực.

3. Thần thánh hóa khả năng chống ăn mòn: Cho rằng Cast Stainless Steel chịu được mọi loại acid và môi trường chứa chloride. Như đã phân tích, Cast Stainless Steel vẫn bị ăn mòn mạnh trong acid HCl hay H2SO4 đậm đặc.

4. Chấp nhận vật liệu "tương đương" mà không tra cứu MTC: Mua các loại van dán nhãn inox 316 nhưng thực chất là CF8 (thiếu thành phần Mo) hoặc hàng đúc phế liệu tái chế bị lệch thành phần hóa học.

FAQ – Câu Hỏi Thường Gặp Về Cast Stainless Steel

1. Cast Stainless Steel là gì?

Cast Stainless Steel là thép không gỉ austenitic dạng đúc theo tiêu chuẩn ASTM A351, chứa từ 18-21% Cr, 9-12% Ni và 2-3% Mo, chuyên dùng để chế tạo thân van, bơm và phụ kiện chịu áp.

2. Cast Stainless Steel có phải là inox 316 không?

CF8M được coi là grade đúc tương đương (cast equivalent) của inox 316 dạng wrought. Mặc dù tương đương về thành phần hóa học danh nghĩa, chúng khác nhau về tiêu chuẩn và phương pháp chế tạo.

3. CF8M và CF8 loại nào tốt hơn?

CF8M tốt hơn CF8 trong các môi trường chứa ion Chloride, nước biển và hóa chất nhờ có thêm 2-3% Molybdenum giúp chống ăn mòn rỗ. Tuy nhiên, CF8 có giá thành rẻ hơn và phù hợp cho môi trường nước sạch thông thường.

4. CF8M tương đương với vật liệu nào theo tiêu chuẩn Châu Âu và Nhật Bản?

CF8M tương đương với mác thép EN 1.4408 (Châu Âu) và JIS SCS14 (Nhật Bản).

5. Tại sao van CF8M lại đắt hơn van CF8?

Do thành phần của CF8M có chứa Molybdenum (đắt tiền) và yêu cầu kiểm soát kỹ thuật cao hơn trong quá trình đúc và tôi dung dịch.

Kết Luận

Tóm lại, CF8M là chuẩn mực thép không gỉ dạng đúc hàng đầu hiện nay cho các ứng dụng công nghiệp đòi hỏi khả năng chống ăn mòn cao. Việc bổ sung từ 2 đến 3% Molybdenum chính là yếu tố then chốt giúp CF8M vượt mặt CF8 khi vận hành trong môi trường khắc nghiệt chứa chloride.

Tuy nhiên, thành công của một hệ thống công nghiệp không chỉ dừng lại ở việc chọn chữ "CF8M", mà phải căn cứ vào sự tương thích tổng thể giữa môi chất, áp suất, nhiệt độ, tiêu chuẩn sản phẩm và chứng chỉ MTC thực tế.

Nếu bạn đang tìm kiếm các giải pháp van inox CF8M, bơm hóa chất hay phụ kiện đường ống tiêu chuẩn ASTM A351 CF8M cho dự án của mình, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi. Cung cấp đầy đủ thông số kích thước (DN), áp lực (Class/PN), nhiệt độ và môi chất làm việc để nhận tư vấn kỹ thuật chuyên sâu và báo giá tối ưu nhất đối với cf8m.
