Van Gang D100 Là Gì? Hướng Dẫn Chọn Van Gang DN100 Chi Tiết Từ Chuyên Gia

Meta Description: Tổng quan toàn diện về van gang D100 (van gang DN100): nguyên lý, thông số kỹ thuật PN10/PN16, so sánh van bướm, van cổng và tiêu chuẩn chọn mua chuẩn xác.

Trong các hạ tầng cấp thoát nước, xử lý nước thải hay hệ thống phòng cháy chữa cháy (PCCC), van gang DN100 đóng vai trò là điểm kiểm soát dòng chảy trung tâm. Với kích thước đường ống tiêu chuẩn tương đương phi 114 mm, một sự sai lệch nhỏ trong việc lựa chọn loại van hay tiêu chuẩn mặt bích có thể dẫn đến hiện tượng rò rỉ, đứt gãy đĩa van hoặc làm gián đoạn toàn bộ tiến độ thi công.

Bài viết này cung cấp góc nhìn kỹ thuật chuyên sâu giúp bạn nắm vững bản chất sản phẩm, phân biệt rõ ràng các dòng van gang DN100 phổ biến và đưa ra quyết định mua hàng chính xác nhất.

Van Gang D100 Là Gì?

Van gang DN100 là cách gọi thông dụng trong dân dụng và thương mại để chỉ các loại van công nghiệp có thân làm bằng vật liệu gang (gang cầu hoặc gang xám) và có kích thước kết nối danh nghĩa DN100 (tương đương 4 inch hoặc đường kính ngoài ống xấp xỉ 114 mm).

Định nghĩa kỹ thuật chuẩn hóa

Trong các tài liệu kỹ thuật, bản vẽ thi công và catalogue quốc tế, thuật ngữ chuẩn được sử dụng là DN100 (Đường kính danh nghĩa - Nominal Diameter) thay vì sử dụng tên gọi truyền miệng "D100".

Cần lưu ý rằng: chỉ số DN100 không đồng nghĩa với việc mọi bộ phận của van đều có kích thước thực tế đúng 100 mm. Đường kính lỗ chảy thực tế (orifice), chiều dài van (face-to-face), đường kính ngoài của mặt bích hay độ dày thân van sẽ thay đổi linh hoạt tùy thuộc vào:

• Tiêu chuẩn sản xuất: BS, JIS, DIN, ANSI.

• Loại cấu trúc van: Van bướm, van cổng, van một chiều hay van cầu.

• Thiết kế của từng nhà sản xuất: Van thân bọc cao su hay van thân kim loại hoàn toàn.

Các cụm từ tìm kiếm phổ biến

Khi tra cứu báo giá hoặc thông số trên internet, người dùng thường tìm kiếm bằng các từ khóa tương đương như: van gang DN100, van gang DN100, van gang phi 100, van gang 100mm, van gang 100, hoặc van DN100 bằng gang.

Nguyên Lý Hoạt Động Của van gang DN100

Vì van gang DN100 đại diện cho một nhóm sản phẩm theo kích thước và vật liệu, thiết bị này không sở hữu một nguyên lý vận hành duy nhất mà phụ thuộc hoàn toàn vào kết cấu cơ khí bên trong của từng dòng van cụ thể:

1. Van cổng gang DN100 (Gate Valve)

Cơ chế vận hành dựa trên chuyển động tịnh tiến lên xuống của đĩa van (cánh van):

• Mở van: Khi quay tay quay (tay vặn), trục van (ty van) xoay và kéo cánh van nâng lên hoàn toàn khỏi lòng đường ống, giải phóng toàn bộ diện tích cho dòng chảy đi qua.

• Đóng van: Tác động lực quay ngược chiều, ty van đẩy cánh van hạ xuống ép chặt vào đế van (seat) để chặn đứng chất lưu.

• Lưu ý kỹ thuật: Van cổng gang DN100 thiết kế ưu tiên cho trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Không nên dùng van cổng để tiết lưu liên tục vì dòng chảy tốc độ cao sẽ gây rung lắc và mài mòn đĩa van.

2. Van bướm gang DN100 (Butterfly Valve)

Cơ chế vận hành dựa trên chuyển động quay quanh trục của đĩa van hình tròn:

• Khi gạt tay gạt hoặc xoay vô lăng tay quay (hoặc qua bộ truyền động actuator điện/khí nén), trục van xoay làm đĩa van xoay theo một góc từ 0 độ (đóng hoàn toàn) đến 90 độ (mở hoàn toàn).

• Ưu điểm nổi bật của dòng van bướm gang DN100 là khả năng đóng mở cực kỳ nhanh chóng và kết cấu siêu gọn nhẹ.

3. Van một chiều gang DN100 (Check Valve)

Vận hành hoàn toàn tự động dựa trên lực đẩy và hướng đi của dòng môi chất:

• Dòng chảy thuận: Áp suất chất lưu vượt qua lực cản (trọng lực cánh van hoặc lực nén lò xo), đẩy đĩa van mở ra cho môi chất lưu thông.

• Dòng chảy ngược: Dòng chảy đảo chiều kết hợp với trọng lực tự nhiên ép đĩa van dập chặt về đế van, ngăn không cho chất lưu chảy ngược lại làm hỏng máy bơm hay thiết bị phía trước.

Các Loại van gang DN100 Phổ Biến Trên Thị Trường

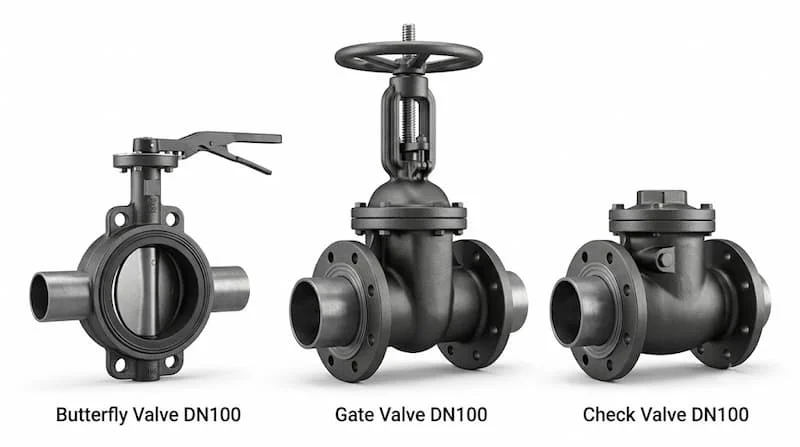

Tùy theo vị trí lắp đặt và yêu cầu điều khiển trong thiết kế hệ thống, dòng van gang kích thước DN100 được chia thành 3 nhóm sản phẩm chủ lực:

1. Van bướm gang D100

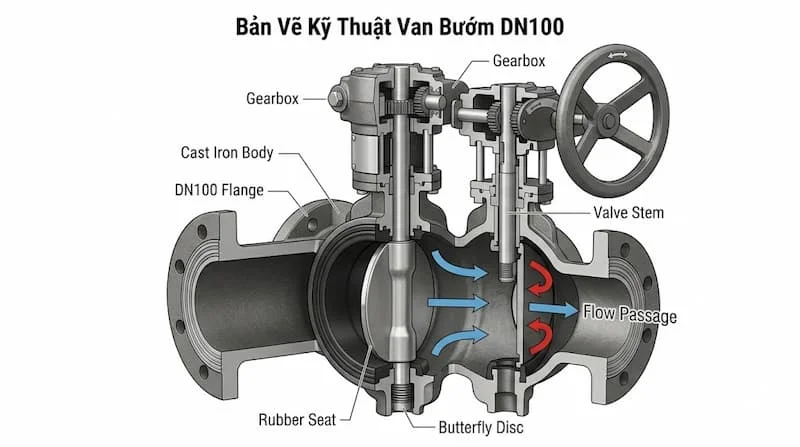

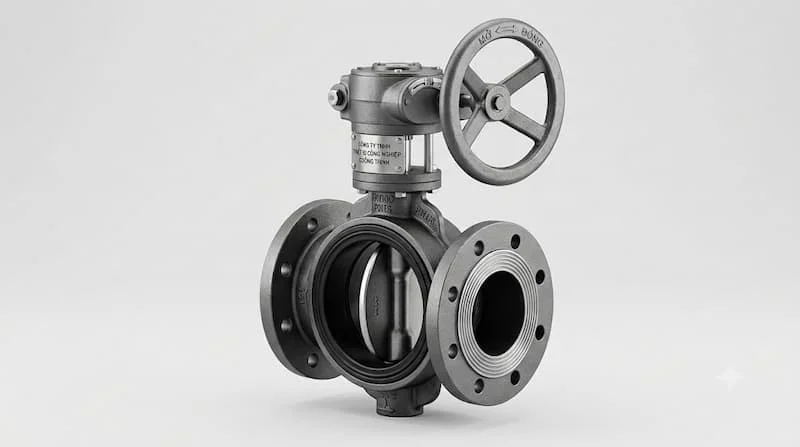

• Cấu tạo: Thân van bằng gang đúc, đĩa van làm bằng inox 304/316 hoặc gang, gioăng làm kín cao su EPDM/NBR. Vận hành bằng tay gạt, tay quay vô lăng hoặc lắp bộ truyền động tự động (Actuator).

• Ưu điểm: Kích thước lắp đặt ngắn (face-to-face mỏng), trọng lượng nhẹ hơn đáng kể so với van cổng cùng cỡ, chi phí đầu tư tối ưu và thao tác cực kỳ nhanh.

2. Van cổng gang D100

• Cấu tạo: Thân gang chắc chắn, cánh van bọc cao su EPDM (hoặc cánh kim loại), ty van nổi hoặc ty chìm.

• Ứng dụng: Là sự lựa chọn hàng đầu cho các hệ thống đường ống cấp nước sạch, mạng lưới phân phối nước thành phố, hệ thống PCCC và xử lý nước thải nhờ khả năng mở hoàn toàn không gây tổn thất áp suất.

3. Van một chiều gang D100

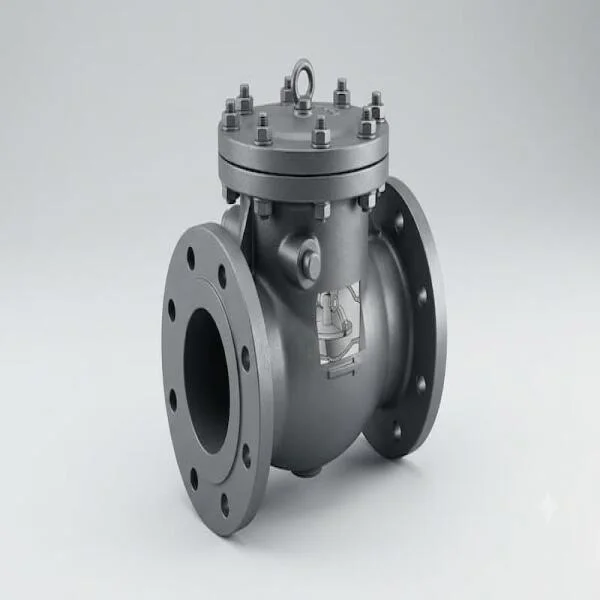

• Cấu tạo & Biến thể: Phổ biến nhất là van một chiều lá lật (swing check valve), van một chiều cánh bướm (dual plate) và van một chiều dạng đĩa lò xo (disc check valve).

• Chức năng: Bảo vệ máy bơm khỏi sự cố dội áp (búa nước), ngăn ngừa thất thoát lưu chất và giữ áp suất ổn định cho hệ thống.

Thông Số Kỹ Thuật van gang DN100 Cần Quan Tâm

Khi tra cứu catalogue thiết bị, kỹ sư và bộ phận mua hàng không nên nhìn nhận chung chung mà bắt buộc phải đối chiếu chi tiết bảng thông số kỹ thuật tiêu chuẩn sau:

Điểm kỹ thuật lưu ý về cấp áp suất PN10 và PN16

Một sai lầm rất nguy hiểm là coi PN10 và PN16 chỉ là "tên gọi" cho van 10kg. Trong thực tế, van gang DN100 chuẩn PN10 và PN16 có sự khác biệt rõ rệt về độ dày thân van và đặc biệt là tiêu chuẩn khoan lỗ mặt bích (số lỗ bù lông hoặc đường kính tâm lỗ bích ở một số chuẩn có thể khác nhau). Việc mua nhầm van PN10 lắp cho đường ống thiết kế PN16 có thể gây nứt vỡ van khi thử áp hoặc không thể xỏ bù lông qua mặt bích.

Kích Thước van gang DN100 Có Phải Đường Kính 100mm Không?

Đây là thắc mắc thực tế của rất nhiều thợ thi công và người mua hàng. Câu trả lời chính xác là: DN100 chỉ là ký hiệu kích thước danh nghĩa, không đại diện cho đường kính đo thực tế tại mọi vị trí trên van.

Cụ thể về mặt kích thước hình học:

• Đường kính ngoài đường ống lắp ghép: Ống thép hoặc ống nhựa kết nối với van DN100 thường có đường kính ngoài tiêu chuẩn là 114.3 mm (Phi 114).

• Cửa van / Lỗ thông dòng (Orifice): Có thể đạt khoảng 95 đến 100 mm tùy thuộc vào độ dày của lớp lót gioăng hoặc thiết kế cánh van.

• Đường kính ngoài mặt bích: Có thể lên tới 220 đến 230 mm tùy theo chuẩn bích BS hay JIS.

• Khoảng cách giữa 2 mặt bích (Face-to-Face): Van bướm DN100 chỉ dài khoảng 52 mm, trong khi van cổng gang DN100 có thể dài tới 190 đến 230 mm.

Vì vậy, khi đo đạc không gian lắp đặt hoặc đặt mua vật tư thay thế, kỹ sư cần căn cứ trực tiếp vào bản vẽ kỹ thuật (datasheet) của model đó thay vì tự suy đoán dựa trên con số 100mm.

So Sánh Van Bướm Gang D100 Và Van Cổng Gang D100

Để giúp bạn đưa ra quyết định đầu tư tối ưu nhất cho công trình, bảng so sánh chuyên sâu dưới đây sẽ làm rõ sự khác biệt giữa hai dòng van gang DN100 phổ biến nhất:

Lời khuyên chọn lọc:

• Chọn van bướm gang DN100 khi bạn cần giải pháp tiết kiệm chi phí, không gian lắp đặt hạn chế và ưu tiên tốc độ đóng mở nhanh.

• Chọn van cổng gang DN100 khi hệ thống yêu cầu bảo toàn 100% áp suất dòng chảy, đường ống trục chính chảy liên tục và không yêu cầu thao tác đóng mở thường xuyên.

Van Gang D100 Được Sử Dụng Ở Đâu?

Nhờ đặc tính cơ học bền bỉ của gang đúc kết hợp với mức giá hợp lý, van gang DN100 xuất hiện trong hầu hết các hạ tầng kỹ thuật trọng điểm:

• Hệ thống cấp thoát nước đô thị: Lắp đặt tại các trạm bơm tăng áp, đường ống phân phối nước sạch thành phố và các mạng lưới xử lý nước thải công nghiệp.

• Hệ thống PCCC (Phòng cháy chữa cháy): Van cổng ty nổi DN100 và van báo động thường được sử dụng trong các phòng máy bơm PCCC tòa nhà cao tầng và nhà xưởng.

• Hệ thống HVAC & Điều hòa trung tâm: Van bướm gang D100 đóng vai trò điều tiết dòng nước lạnh (Chilled Water) trong các dàn trao đổi nhiệt AHU/FCU.

• Nhà máy công nghiệp: Dùng trong đường ống cấp nước sản xuất tại nhà máy dệt may, giấy, thực phẩm, chế biến gỗ.

Những Sai Lầm Thường Gặp Khi Chọn Mua Van Gang D100

Trong thực tế cung ứng vật tư, nhiều dự án đã gặp sự cố tốn kém do vướng phải các sai lầm phổ biến dưới đây:

1. Chỉ mua theo tên gọi "D100": Không làm rõ loại van (bướm, cổng hay 1 chiều), dẫn đến mua sai thiết bị không thể vận hành.

2. Chọn sai cấp áp suất PN (PN10 vs PN16): Lắp van PN10 vào hệ thống thử áp 16 bar gây vỡ thân van hoặc rò rỉ gioăng mặt bích.

3. Bỏ qua tiêu chuẩn mặt bích: Mua van chuẩn bích JIS 10K (Nhật Bản) về lắp cho đường ống hàn bích BS4504 (Anh). Kết quả là không thể xỏ vừa bù lông kết nối.

4. Không chú ý vật liệu gioăng làm kín: Dùng gioăng cao su EPDM cho môi trường nước có lẫn dầu nhẹ, làm gioăng bị trương nở và kẹt cứng đĩa van.

5. Không kiểm tra chiều dài lắp đặt (Face-to-Face): Rất rủi ro khi mua van mới về thay thế cho van cũ hỏng trên đường ống cố định, khiến đường ống bị hụt hoặc căng nứt.

Hướng Dẫn Quy Trình Chọn Van Gang D100 Phù Hợp

Để đảm bảo van gang DN100 mua về vận hành an toàn 100% và đúng chuẩn kỹ thuật, bạn nên tuân thủ sát sao theo quy trình 7 bước đánh giá chi tiết dưới đây:

• Bước 1 - Xác định rõ chức năng vận hành: Xác định chính xác yêu cầu đường ống cần dùng van để đóng/mở hoàn toàn, điều tiết lưu lượng hay ngăn dòng chảy ngược để chọn đúng chủng loại van bướm, van cổng hay van 1 chiều.

• Bước 2 - Xác định chuẩn đường ống: Xác định chính xác kích thước đường ống kết nối là DN100 (tương đương đường kính ngoài ống 114.3 mm).

• Bước 3 - Xác định áp suất vận hành: Xác định áp suất tối đa của hệ thống để chọn cấp áp lực tương thích (PN10, PN16 hay JIS 10K).

• Bước 4 - Xác định môi chất lưu thông: Kiểm tra đặc tính môi chất là nước sạch, nước thải, dung dịch hóa chất nhẹ hay nước nóng để chọn vật liệu van thích hợp.

• Bước 5 - Kiểm tra tiêu chuẩn mặt bích đường ống: Xác định rõ tiêu chuẩn kết nối bích trên đường ống hiện hữu (BS, JIS, DIN hay ANSI) để đảm bảo đồng bộ về số lỗ và đường kính tâm lỗ bù lông.

• Bước 6 - Chọn vật liệu đĩa van & gioăng: Lựa chọn đĩa van bằng inox 304 hay gang; kết hợp với gioăng EPDM (cho nước sạch) hoặc NBR (cho nước thải/dầu nhẹ).

• Bước 7 - Đối chiếu chiều dài van (Face-to-Face): Kiểm tra kỹ bản vẽ kỹ thuật để đảm bảo khoảng cách giữa hai mặt bích trên van vừa vặn hoàn toàn với không gian thi công thực tế.

Câu Hỏi Thường Gặp Về Van Gang D100 (FAQ)

Van gang D100 là gì?

Van gang D100 là tên gọi phổ biến chỉ các dòng van công nghiệp làm bằng thân gang có kích thước kết nối danh nghĩa DN100 (phi 114 mm), dùng để kiểm soát dòng chảy trong đường ống.

D100 có phải là DN100 không?

Trong thuật ngữ thương mại thông dụng, D100 chính là DN100. Tuy nhiên, khi đối chiếu catalogue kỹ thuật, bạn nên sử dụng tên gọi chuẩn DN100 để tránh nhầm lẫn với các hệ đo lường khác.

Van gang DN100 chịu được áp suất bao nhiêu?

Tùy thuộc vào model và cấp áp suất sản xuất. Phổ biến nhất trên thị trường là các dòng van gang DN100 chịu áp suất PN10 (10 bar) và PN16 (16 bar).

Van gang D100 có dùng được cho nước thải không?

Có. Tuy nhiên đối với môi trường nước thải có chứa tạp chất hoặc dầu mỡ, bạn nên chọn van gang DN100 có gioăng NBR và đĩa van bằng Inox 304 để chống ăn mòn và mài mòn tốt nhất.

Kết Luận: Lựa Chọn Van Gang D100 Cho Công Trình

Việc lựa chọn van gang D100 (van gang DN100) đòi hỏi sự tính toán kỹ lưỡng từ chủng loại van, cấp áp suất PN đến tiêu chuẩn kết nối mặt bích. Chọn đúng thiết bị ngay từ đầu không chỉ giúp hệ thống vận hành êm ái, ngăn ngừa nguy cơ sự cố mà còn tối ưu hóa chi phí bảo trì lâu dài.
