Van DN50 là gì? Hướng dẫn chọn mua chuẩn xác và đầy đủ thông số kỹ thuật

Khi thiết kế hoặc thi công một hệ thống đường ống công nghiệp và dân dụng, các kỹ sư thường xuyên phải tìm kiếm thiết bị điều tiết tại các vị trí có kích thước danh nghĩa tiêu chuẩn. Khi có nhu cầu lắp đặt một dòng thiết bị dòng chảy, người mua thường bắt gặp hàng loạt các lựa chọn phong phú như van bi, van bướm, van cổng, van một chiều, van cầu hay van giảm áp cùng mang quy cách van dn50.

Tuy nhiên, việc chỉ biết thông số DN50 thôi là chưa đủ để đưa ra quyết định mua sắm chính xác. Để hệ thống vận hành trơn tru, bạn bắt buộc phải cân nhắc đồng thời nhiều yếu tố cốt lõi khác như chủng loại thiết bị, tính chất môi chất, áp suất vận hành, nhiệt độ làm việc, vật liệu chế tạo, kiểu kết nối và tiêu chuẩn kỹ thuật đi kèm. Bài viết chuyên sâu này sẽ giúp bạn giải mã toàn diện các yếu tố đó.

Van DN50 là gì và vì sao được sử dụng phổ biến?

Van DN50 là thiết bị van công nghiệp được thiết kế để lắp đặt trên các đường ống có kích thước danh nghĩa DN50 (tương đương đường kính ngoài ống khoảng 60mm). Đây là kích thước cầu nối rất phổ biến giữa hệ thống ống nhánh dân dụng và các tuyến ống phân phối công nghiệp quy mô vừa.

Trong thực tế, thông số DN50 chỉ thể hiện kích thước danh nghĩa của thiết bị, trong khi tính năng vận hành lại phụ thuộc hoàn toàn vào cấu trúc bên trong của từng loại van cụ thể. Việc chọn sai chủng loại van hoặc bỏ qua các thông số về áp suất, nhiệt độ và vật liệu có thể dẫn đến hậu quả nghiêm trọng: thiết bị nhanh chóng bị ăn mòn, không chịu được áp lực dòng chảy, gây rò rỉ lưu chất hoặc làm gián đoạn toàn bộ hoạt động của dây chuyền sản xuất phía sau.

DN50 là gì?

DN50 là kích thước danh nghĩa (Diameter Nominal) của đường ống hoặc van, thuộc nhóm kích thước tiêu chuẩn trong hệ thống đường ống. DN50 thường được quy đổi gần tương đương với kích thước danh nghĩa 2 inch (2") trong nhiều hệ thống, nhưng kích thước thực tế của van và đường ống còn phụ thuộc tiêu chuẩn chế tạo và kiểu kết nối.

Trong ký hiệu kỹ thuật, "DN" là viết tắt của cụm từ tiếng Pháp Diamètre Nominal, và số "50" biểu thị cấp kích thước danh nghĩa. Cần đặc biệt lưu ý rằng DN50 không phải là con số đo đơn giản bằng thước trên bề mặt, và các thiết bị cùng mang mã DN50 đôi khi vẫn có sự chênh lệch nhẹ về kích thước kết nối thực tế tùy thuộc vào tiêu chuẩn sản xuất của nhà máy (như tiêu chuẩn JIS, DIN hay ANSI).

Van DN50 tương đương bao nhiêu inch?

Quy đổi DN sang kích thước inch

Quy ước chung trong ngành cơ điện cho thấy thông số DN50 tương đương khoảng 2 inch (2"). Dưới đây là bảng quy đổi các kích thước danh nghĩa phổ biến giúp bạn dễ dàng đối chiếu:

Lưu ý: Bảng trên chỉ mang tính chất quy đổi danh nghĩa quy chuẩn, tuyệt đối không dùng trực tiếp thông số inch này để suy diễn đường kính ngoài chính xác tuyệt đối của mọi dòng van và ống nhựa hay ống thép khác nhau.

DN50 có đường kính thực tế bao nhiêu?

Sự khác biệt lớn nhất giữa dân chuyên nghiệp và người mua hàng thông thường nằm ở việc phân biệt rõ ràng giữa đường kính danh nghĩa, đường kính trong, đường kính ngoài và kích thước kết nối thực tế.

Ví dụ, một chiếc van DN50 mặt bích sẽ có các thông số kỹ thuật cực kỳ chi tiết bao gồm đường kính danh nghĩa của lỗ dòng chảy, đường kính tổng thể của mặt bích, số lượng lỗ bu-lông, đường kính vòng tâm lỗ bu-lông và tiêu chuẩn mặt bích áp dụng (như JIS 10K hay PN16). Trong khi đó, dòng van ren DN50 lại có cách tính bước ren và đường kính ren hoàn toàn khác biệt. Do đó, việc mua hàng chỉ dựa vào con số "50 mm" chung chung rất dễ dẫn đến việc lắp ghép không khớp.

Các loại van DN50 phổ biến trên thị trường

Van bi DN50

Sở hữu ưu điểm đóng mở cực kỳ nhanh chóng bằng một góc quay 90 độ, kết cấu gọn gàng, thường đi kèm tay gạt hoặc bộ điều khiển khí nén/điện. Loại này phù hợp với các hệ thống dẫn nước, khí nén hoặc hóa chất tùy theo vật liệu thân van.

Van bướm DN50

Điểm mạnh lớn nhất là thiết kế siêu gọn, trọng lượng nhẹ, tối ưu không gian lắp đặt. Thường sử dụng kiểu kết nối dạng kẹp Wafer hoặc Lug kẹp giữa hai mặt bích đường ống.

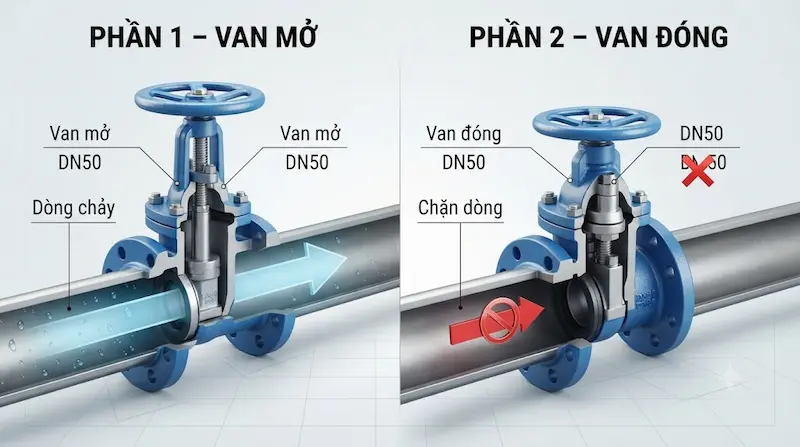

Van cổng DN50

Chuyên dùng cho nhiệm vụ đóng hoặc mở hoàn toàn dòng chảy. Khi mở hết cỡ, đĩa van được kéo lên cao giúp dòng lưu chất di chuyển qua không bị cản trở. Tuy nhiên, không nên dùng van cổng để điều tiết lưu lượng liên tục.

Van một chiều DN50

Thiết bị tự động cho phép dòng chảy di chuyển theo một hướng duy nhất và lập tức đóng lại khi dòng chảy đảo chiều, bảo vệ tuyệt đối an toàn cho máy bơm và hệ thống phía trước.

Van cầu DN50

Được thiết kế chuyên biệt cho các vị trí đòi hỏi khả năng điều tiết lưu lượng dòng chảy chính xác nhờ cấu trúc đường đi của môi chất hình chữ Z bên trong thân van.

Van giảm áp DN50

Đóng vai trò điều tiết và ổn định áp suất đầu ra luôn nằm trong ngưỡng an toàn cho phép, dù áp lực từ nguồn cấp phía trước biến động mạnh.

So sánh các loại van DN50

💡 Khám phá ngay danh mục van công nghiệp DN50 chính hãng với đầy đủ chủng loại, độ bền vượt trội và chứng từ CO/CQ đầy đủ cho công trình của bạn.

Thông số kỹ thuật cần quan tâm khi chọn van DN50

• Kích thước danh nghĩa: Đảm bảo chính xác quy chuẩn DN50 (tương đương đường ống phi 60 mm).

• Áp suất làm việc (Pressure Rating): Các mức thông dụng gồm PN10, PN16, PN25 hoặc các tiêu chuẩn Class của Mỹ. Cần lưu ý PN và Class có hệ số quy đổi khác nhau.

• Vật liệu chế tạo: Tùy chọn gang, gang cầu, thép carbon, Inox (304/316), đồng thau hoặc nhựa (uPVC/cPVC) phù hợp với môi chất.

• Kiểu kết nối: Kết nối dạng ren trong, mặt bích tiêu chuẩn, kiểu kẹp Wafer, kiểu Lug hoặc hàn đối đầu.

• Nhiệt độ vận hành: Phụ thuộc vào giới hạn chịu nhiệt của vật liệu thân van và vòng gioăng làm kín (EPDM, PTFE, Viton).

• Môi chất sử dụng: Xác định rõ ràng hệ thống dẫn nước sạch, nước thải, nước nóng, hơi quá nhiệt, khí nén, dầu hay hóa chất ăn mòn.

Van mặt bích, ren và wafer khác nhau thế nào?

• Van ren: Sử dụng kết nối ren tiện lợi, thích hợp cho các đường ống quy mô nhỏ hoặc không gian hẹp, thi công lắp đặt nhanh chóng.

• Van mặt bích: Liên kết vững chắc thông qua hệ thống bu-lông, đai ốc và gioăng đệm. Loại này cực kỳ thuận tiện cho việc tháo lắp, bảo trì định kỳ trong các nhà máy lớn.

• Van wafer (kẹp): Thường áp dụng cho van bướm, thiết kế mỏng kẹp chặt giữa hai mặt bích của đường ống, giúp tiết kiệm tối đa trọng lượng và diện tích không gian.

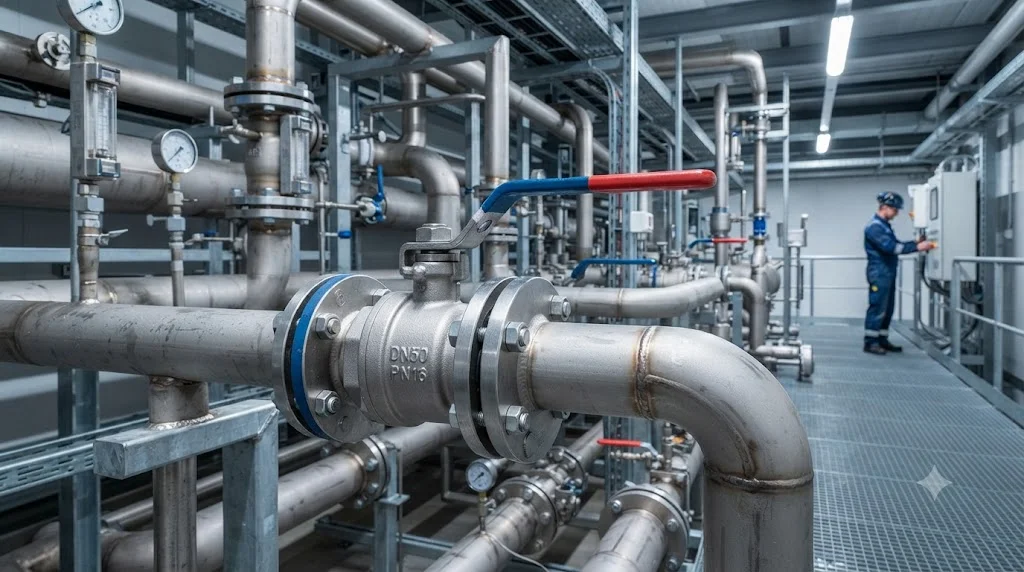

Van được sử dụng ở đâu?

• Hệ thống cấp thoát nước: Lắp đặt tại các tòa nhà cao tầng, nhà máy xử lý nước sạch, trạm bơm tăng áp quy mô dân dụng và công nghiệp.

• Hệ thống HVAC: Góp mặt trong các mạng lưới đường ống nước lạnh (chilled water), nước nóng tuần hoàn, hệ thống máy làm lạnh Chiller của tòa nhà thương mại.

• Nhà máy sản xuất công nghiệp: Kiểm soát dòng chảy trong các dây chuyền công nghệ, hệ thống khí nén nhà xưởng và đường ống dẫn hóa chất.

Khi nào nên sử dụng van ?

• Khi bản vẽ kỹ thuật của hệ thống đường ống yêu cầu quy cách kích thước danh nghĩa DN50.

• Khi chức năng của thiết bị (đóng mở, điều tiết, chống chảy ngược) đáp ứng chính xác bài toán kỹ thuật của tuyến ống.

• Khi áp suất và nhiệt độ thực tế của dòng lưu chất nằm hoàn toàn trong giới hạn thiết kế an toàn của sản phẩm.

• Khi vật liệu chế tạo van hoàn toàn tương thích, không bị ăn mòn bởi môi chất dẫn truyền.

Những sai lầm thường gặp khi chọn van

• Sai lầm 1: Mặc định DN50 là đường kính 50 mm: Nhầm lẫn dẫn đến mua sai phụ kiện kết nối ống thực tế.

• Sai lầm 2: Chỉ quan tâm đến kích thước DN: Bỏ qua các thông số cốt lõi như áp suất PN, vật liệu thân và nhiệt độ làm việc.

• Sai lầm 3: Chọn sai chủng loại van: Lắp đặt van cổng cho mục đích cần điều tiết lưu lượng liên tục hoặc ngược lại.

• Sai lầm 4: Không kiểm tra tiêu chuẩn mặt bích: Mua van có tiêu chuẩn mặt bích không khớp với tiêu chuẩn mặt bích hàn sẵn trên đường ống (JIS và DIN không thể lắp lẫn lộn).

• Sai lầm 5: Bỏ qua yếu tố môi chất: Dùng van gang thông thường cho môi trường hóa chất axit mạnh làm thiết bị thủng hỏng chỉ sau thời gian ngắn.

• Sai lầm 6: Chọn mua thiết bị giá rẻ trôi nổi: Sử dụng hàng kém chất lượng dẫn đến độ kín kém, dễ rò rỉ và tốn kém chi phí thay thế liên tục.

Hướng dẫn các bước chọn van phù hợp

• Bước 1: Xác định quy cách đường ống: Kiểm tra xem thực tế đường ống có đúng chuẩn DN50 hay không.

• Bước 2: Xác định rõ chức năng: Làm rõ yêu cầu hệ thống cần đóng/mở nhanh, chống dòng chảy ngược, giảm áp hay điều tiết lưu lượng.

• Bước 3: Xác định môi chất dẫn truyền: Nước sạch, nước thải, khí nén, hóa chất hay hơi nóng.

• Bước 4: Xác định áp suất làm việc: Đối chiếu thông số PN hoặc Class an toàn của hệ thống.

• Bước 5: Xác định nhiệt độ dòng chảy: Đặc biệt quan trọng đối với các hệ thống nước nóng hoặc hơi quá nhiệt.

• Bước 6: Lựa chọn kiểu kết nối: Ren, mặt bích, wafer hay hàn.

• Bước 7: Chọn vật liệu thân và gioăng: Đảm bảo độ bền cơ học và khả năng chống ăn mòn tối ưu.

• Bước 8: Kiểm tra tiêu chuẩn kỹ thuật chung: Đối chiếu đồng bộ tiêu chuẩn kết nối (JIS, DIN, ANSI) để tránh sai sót khi thi công.

Checklist trước khi mua van

•  Kích thước danh nghĩa chính xác DN50

•  Chủng loại van phù hợp chức năng (bi, bướm, cổng, 1 chiều, cầu, giảm áp...)

•  Môi chất vận hành trong hệ thống

•  Áp suất làm việc tối đa (PN10, PN16, PN25...)

•  Nhiệt độ vận hành của dòng lưu chất

•  Vật liệu thân van (Inox, gang, đồng, thép, nhựa...)

•  Vật liệu vòng gioăng làm kín (EPDM, PTFE...)

•  Kiểu kết nối (Ren, mặt bích, wafer, lug...)

•  Tiêu chuẩn kết nối tương thích (JIS 10K, DIN PN16...)

•  Phương thức vận hành (Tay gạt, tay quay vô lăng, tự động...)

•  Thương hiệu và model sản phẩm uy tín

•  Chứng từ chất lượng CO/CQ cho dự án (nếu có)

•  Số lượng thiết bị cần cung cấp

Câu hỏi thường gặp về van DN50

Van DN50 là bao nhiêu inch?

Van thường có kích thước danh nghĩa quy đổi tương đương khoảng 2 inch (2"). Tuy nhiên, người mua vẫn cần đối chiếu bảng thông số kỹ thuật chi tiết của nhà sản xuất để đảm bảo độ chính xác tuyệt đối.

DN50 có phải đường kính 50 mm không?

Không hoàn toàn. DN50 là kích thước danh nghĩa tiêu chuẩn kỹ thuật, không đồng nghĩa với đường kính thực tế bên trong hoặc bên ngoài của van hay đường ống luôn đúng bằng 50 mm.

Van có những loại nào?

Thiết bị này có rất nhiều biến thể phong phú bao gồm van bi, van bướm, van cổng, van một chiều, van cầu và van giảm áp. Mỗi dòng sản phẩm đảm nhận một chức năng kỹ thuật riêng biệt trong hệ thống.

Van PN16 nghĩa là gì?

Ký hiệu DN50 biểu thị kích thước danh nghĩa đường kính van, còn PN16 thể hiện khả năng chịu áp suất danh nghĩa của thiết bị ở điều kiện tiêu chuẩn lên tới 16 bar. Cần xem kỹ catalog của hãng để biết giới hạn áp suất ứng dụng thực tế.

Van – chọn đúng kích thước chưa đủ, phải đúng cả thông số

Lựa chọn van  tưởng chừng là một công việc đơn giản nhưng lại đòi hỏi sự am hiểu kỹ thuật để tránh những sai sót tốn kém. DN50 thực chất chỉ là điểm khởi đầu cho một quá trình chọn thiết bị hoàn chỉnh.
