Check valve Kitz – giải pháp ngăn dòng chảy ngược trong đường ống

Trong hệ thống đường ống công nghiệp, dòng chảy ngược có thể xảy ra bất cứ lúc nào khi máy bơm dừng hoạt động, áp suất phía sau thay đổi đột ngột hoặc khi nhiều thiết bị đồng thời vận hành. Hiện tượng này nếu không được kiểm soát sẽ gây tổn hại nghiêm trọng đến cánh bơm, làm lệch trục thiết bị và làm gián đoạn toàn bộ quá trình vận hành.

Chính vì lý do đó, việc trang bị một thiết bị van một chiều chất lượng cao là điều tối quan trọng đối với các kỹ sư cơ điện. Trong phân khúc này, check valve Kitz luôn là cái tên được tìm kiếm hàng đầu bởi những người làm kỹ thuật và thu mua khi cần giải pháp ngăn dòng chảy ngược hiệu quả. Bài viết này sẽ phân tích chi tiết từ cấu tạo, nguyên lý hoạt động, phân loại đến tiêu chuẩn lựa chọn chuẩn xác nhất.

Check valve Kitz – giải pháp ngăn dòng chảy ngược trong đường ống

Check valve Kitz là van một chiều của thương hiệu Kitz, được thiết kế để cho phép môi chất chảy theo một hướng và hạn chế hoặc ngăn dòng chảy ngược trong đường ống. Tùy từng dòng sản phẩm, check valve có thể có cấu tạo, vật liệu, kiểu kết nối và phạm vi ứng dụng khác nhau, vì vậy cần lựa chọn theo môi chất và điều kiện vận hành thực tế.

Hiểu một cách đơn giản, check valve chính là van một chiều, trong đó Kitz là thương hiệu thiết bị công nghiệp danh tiếng đến từ Nhật Bản. Chức năng chính của van là tự động đóng mở dựa trên chênh lệch áp suất dòng chảy để định hướng dòng chất lỏng hoặc khí đi theo một chiều duy nhất.

Sự cần thiết của van một chiều trong hệ thống nằm ở khả năng bảo vệ tuyệt đối các thiết bị nhạy cảm phía trước như máy bơm, đồng hồ đo hay bộ trao đổi nhiệt. Nếu thiếu thiết bị này, áp lực ngược dòng có thể gây ra hiện tượng búa nước phá hủy hệ thống ống dẫn.

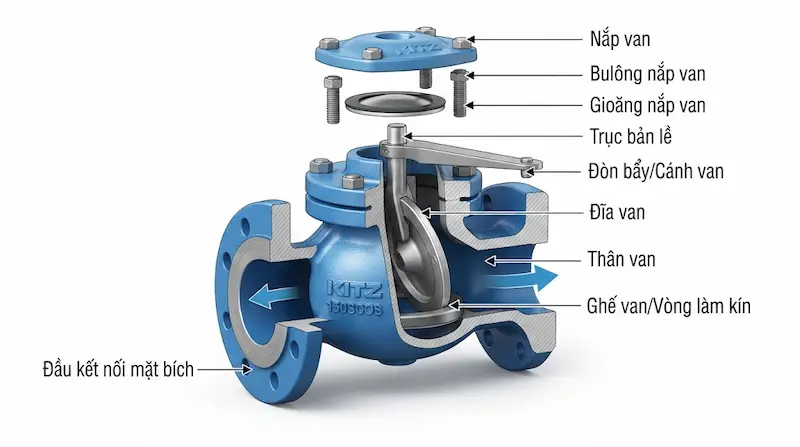

Cấu tạo và nguyên lý hoạt động của check valve Kitz

Cấu tạo cơ bản

Một thiết bị check valve Kitz tiêu chuẩn được cấu thành từ các thành phần kỹ thuật sau:

• Thân van: Chịu lực chính và áp suất của toàn hệ thống đường ống.

• Bộ phận đóng mở: Gồm đĩa van, piston hoặc cánh lật (flap) tùy thuộc vào từng thiết kế riêng biệt.

• Trục hoặc cơ cấu dẫn hướng: Giúp định hình chuyển động của đĩa van luôn đúng hành trình.

• Lò xo: Thường xuất hiện ở các dòng van một chiều dạng lò xo (spring check valve) để hỗ trợ van đóng nhanh hơn.

• Gioăng làm kín: Đảm bảo độ khít tuyệt đối, ngăn chặn rò rỉ môi chất.

• Đầu kết nối: Thiết kế dạng ren, mặt bích hoặc kẹp wafer tùy theo mã model.

Nguyên lý hoạt động

Nguyên lý làm việc của van vô cùng đơn giản nhưng hiệu quả: Khi có dòng chảy đi theo chiều cho phép, lực đẩy của môi chất sẽ tác động trực tiếp lên bộ phận đóng mở, thắng lực cản của lò xo hoặc trọng lực để đẩy van mở ra. Ngược lại, khi dòng chảy có xu hướng đảo chiều, áp lực dòng ngược kết hợp cùng lực đàn hồi của lò xo sẽ ép chặt bộ phận đóng về vị trí ban đầu, đóng kín hoàn toàn đường ống.

Tại sao check valve không cần người vận hành đóng/mở liên tục?

Điểm đặc biệt của dòng sản phẩm này là khả năng tự động hóa hoàn toàn mà không cần sự can thiệp cơ học từ con người. Van hoạt động dựa trên sự tương tác tự nhiên giữa chênh lệch áp suất, hướng chuyển động của dòng chảy và trọng lực hoặc lực nén lò xo. Cơ chế này giúp van phản ứng cực nhạy trước mọi biến động áp suất trong hệ thống.

Các loại check valve Kitz phổ biến trên thị trường

Swing Check Valve

Dòng van một chiều dạng lá lật sở hữu cơ cấu đĩa van gắn với bản lề. Khi có dòng chảy tác động, đĩa van sẽ tự động lật mở để nước đi qua. Khi dòng chảy ngừng hoặc đảo chiều, trọng lực sẽ kéo đĩa van sập xuống vị trí kín. Dòng này có ưu điểm lưu lượng chảy lớn, ít tổn thất áp suất nhưng đòi hỏi không gian lắp đặt phù hợp.

Lift Check Valve

Van một chiều dạng nâng hoạt động với bộ phận đóng mở chuyển động tịnh tiến theo phương nâng lên và hạ xuống giống như một van cầu. Dòng sản phẩm này cực kỳ phù hợp với các hệ thống có yêu cầu khắt khe về độ kín khít cao và thường được ứng dụng trong các đường ống hơi, khí nén hoặc chất lỏng có áp lực lớn.

Check Valve dạng wafer hoặc thiết kế khác

Bên cạnh đó, các dòng van kẹp wafer hoặc van một chiều lò xo nhỏ gọn mang lại ưu điểm vượt trội về tiết kiệm không gian lắp đặt. Trọng lượng nhẹ và kích thước mỏng giúp chúng dễ dàng kẹp giữa hai mặt bích đường ống, tối ưu hóa chi phí vật tư cho các dự án hạ tầng lớn.

Thông số kỹ thuật check valve Kitz cần quan tâm

Kích thước DN

Kích thước danh nghĩa của van cần tương thích hoàn hảo với đường kính thực tế của ống dẫn, từ các cỡ nhỏ như DN15, DN20, DN25, DN32, DN40, DN50 cho đến các kích thước lớn như DN65, DN80, DN100. Việc lựa chọn sai DN sẽ làm lệch kết nối hoặc gây thắt cổ chai dòng chảy.

Pressure Class / áp suất làm việc

Tùy thuộc vào từng dòng sản phẩm, người dùng sẽ bắt gặp các thông số về Class (như Class 150, Class 300), PN (PN10, PN16) hoặc áp suất làm việc tối đa (Working Pressure). Cần phân biệt rõ giữa áp suất danh nghĩa thiết kế và áp suất thực tế phát sinh trong vận hành để đảm bảo an toàn.

Vật liệu thân van

Kitz cung cấp đa dạng các tùy chọn vật liệu như đồng thau, gang xám, gang dẻo, thép carbon hoặc thép không gỉ (Inox). Không thể áp dụng một loại vật liệu cho mọi môi trường; chất liệu thân van phải được chọn lựa dựa trên tính chất hóa học và nhiệt độ của lưu chất.

Vật liệu gioăng

Vật liệu làm kín đóng vai trò quyết định đến độ kín khít, giới hạn nhiệt độ chịu đựng và tuổi thọ tổng thể của thiết bị trước các loại hóa chất, nước nóng hoặc hơi quá nhiệt.

Kiểu kết nối

Tùy thuộc vào thiết kế hệ thống, van có thể sử dụng kiểu kết nối ren thông dụng, kết nối mặt bích chắc chắn hoặc dạng wafer kẹp nhanh tiện lợi.

Check valve Kitz có tốt không? Những yếu tố cần đánh giá

Độ kín

Khả năng ngăn chặn hoàn toàn dòng chảy ngược phụ thuộc trực tiếp vào độ hoàn thiện của thiết kế đĩa van, độ phẳng bề mặt làm kín và chất lượng vật liệu gioăng. Một sản phẩm đạt chuẩn sẽ loại bỏ hoàn toàn hiện tượng rò rỉ lưu chất khi hệ thống ngắt bơm.

Độ bền

Độ bền cơ học của van chịu ảnh hưởng lớn từ môi trường xung quanh, biên độ nhiệt độ vận hành, áp suất hệ thống và tần suất đóng mở của đĩa van. Vật liệu cao cấp từ thương hiệu Nhật Bản giúp sản phẩm duy trì tuổi thọ dài lâu ngay cả trong điều kiện khắc nghiệt.

Tổn thất áp suất

Bất kỳ van một chiều nào cũng tạo ra một mức cản trở dòng chảy nhất định (pressure drop). Việc lựa chọn sai kích thước hoặc sai chủng loại van sẽ làm gia tăng tổn thất áp suất, làm giảm hiệu suất làm việc chung của toàn bộ hệ thống bơm cấp.

Hiện tượng water hammer

Hiện tượng búa nước xảy ra khi dòng chảy thay đổi vận tốc đột ngột và van đóng quá nhanh, tạo ra các xung áp lực cực lớn làm nứt vỡ đường ống. Do đó, việc xem xét đặc tính đóng của van một chiều là yếu tố kỹ thuật then chốt để bảo vệ mạng lưới ống dẫn.

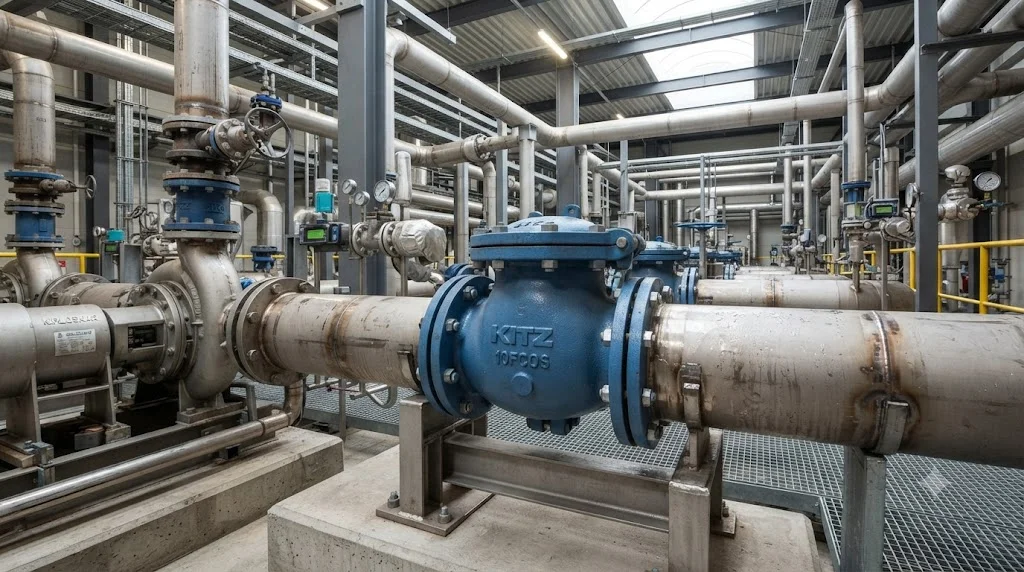

Check valve được sử dụng ở đâu?

Hệ thống cấp nước

Thiết bị được lắp đặt phổ biến trên các tuyến đường ống cấp nước sạch chính, tại các trạm bơm tăng áp và mạng lưới phân phối nước sinh hoạt để duy trì cột áp ổn định.

Hệ thống HVAC

Ứng dụng rộng rãi trong các đường nước lạnh (chilled water), đường nước nóng và các tuyến ống kỹ thuật đòi hỏi kiểm soát nghiêm ngặt hướng đi của dòng lưu chất điều hòa không khí.

Nhà máy và hệ thống công nghiệp

Tùy thuộc vào mã model cụ thể, sản phẩm được sử dụng trong các nhà máy xử lý hóa chất nhẹ, hệ thống khí nén, đường ống dầu hoặc hơi công nghiệp tương thích với giới hạn nhiệt độ và áp suất của vật liệu chế tạo.

Hệ thống bơm

Đây là vị trí ứng dụng quan trọng nhất. Van luôn được xem xét lắp đặt ngay sau đầu đẩy của máy bơm để hạn chế tối đa nguy cơ dòng nước chảy ngược làm quay ngược cánh bơm khi thiết bị ngừng hoạt động.

Khi nào cần sử dụng check valve ?

• Khi hệ thống yêu cầu giải pháp tự động ngăn chặn dòng chảy ngược hướng.

• Khi cần bảo vệ các thiết bị đắt tiền nằm ở phía trước dòng chảy khỏi tác động tiêu cực của áp lực ngược.

• Khi cần bảo vệ an toàn tuyệt đối cho hệ thống máy bơm nước chính.

• Khi thiết kế mạng lưới đường ống phức tạp có nhiều nhánh giao nhau cần duy trì hướng dòng chảy ổn định.

• Khi hệ thống yêu cầu hạn chế tối đa nguy cơ môi chất quay ngược về nguồn cung cấp.

Những sai lầm thường gặp khi chọn check valve

• Sai lầm 1: Chọn van chỉ dựa vào DN: Nhiều kỹ sư lầm tưởng cứ chọn đúng kích thước danh nghĩa đường ống là đủ, bỏ qua yếu tố cấp áp suất khiến van dễ bị phá hủy dưới áp lực cao.

• Sai lầm 2: Không xác định môi chất: Lựa chọn dòng van chuyên dùng cho nước sạch lắp vào hệ thống hóa chất hoặc hơi nóng mà không kiểm tra khả năng tương thích vật liệu.

• Sai lầm 3: Không quan tâm hướng lắp: Lắp đặt sai hướng dòng chảy hoặc lắp sai tư thế (với các dòng van đòi hỏi phương thẳng đứng hoặc nằm ngang cố định).

• Sai lầm 4: Chọn van quá nhỏ: Gây hiện tượng thắt cổ chai, làm tăng vận tốc dòng chảy cục bộ và đẩy mức tổn thất áp suất lên quá cao.

• Sai lầm 5: Không xem xét hiện tượng búa nước: Bỏ qua đặc tính đóng mở của van trong các trạm bơm công suất lớn dẫn đến xung áp làm hỏng đường ống.

• Sai lầm 6: Không xác định đúng model: Chỉ gọi chung chung tên thương hiệu mà không đối chiếu mã sản phẩm chi tiết trong catalog kỹ thuật chính hãng.

Cách chọn check valve phù hợp

• Bước 1: Xác định môi chất: Làm rõ lưu chất là nước, khí, hơi, dầu hay các hóa chất công nghiệp đặc thù khác.

• Bước 2: Xác định DN: Đối chiếu kích thước đường kính danh nghĩa khớp với hệ thống ống thực tế.

• Bước 3: Xác định áp suất: Kiểm tra áp suất vận hành thực tế, áp suất tối đa và quy đổi sang hệ số Class hoặc PN phù hợp.

• Bước 4: Xác định nhiệt độ: Đặc biệt lưu ý khi làm việc với hệ thống hơi nước nóng hoặc môi chất có nhiệt độ cao.

• Bước 5: Chọn loại check valve: Cân nhắc giữa các thiết kế dạng lá lật (swing), dạng nâng (lift) hay dạng kẹp wafer.

• Bước 6: Chọn vật liệu: Đối chiếu vật liệu thân van, đĩa van và gioăng làm kín với đặc tính của môi chất.

• Bước 7: Kiểm tra kiểu kết nối: Lựa chọn dạng ren, mặt bích hoặc wafer khớp với thiết kế đường ống.

• Bước 8: Đối chiếu catalog: Tra cứu thông số kỹ thuật chuẩn từ nhà sản xuất là bước bắt buộc trước khi đặt hàng.

Checklist thông tin cần cung cấp khi mua check valve

Trước khi liên hệ đơn vị cung cấp, hãy chuẩn bị sẵn các thông số sau để được tư vấn model chính xác:

•  Model sản phẩm (nếu đã xác định rõ từ bản vẽ)

•  Kích thước danh nghĩa DN đường ống

•  Môi chất dẫn truyền trong hệ thống

•  Áp suất làm việc thực tế và áp suất thiết kế

•  Nhiệt độ làm việc của môi chất

•  Lưu lượng dòng chảy qua hệ thống

•  Kiểu kết nối yêu cầu (Ren, mặt bích, wafer)

•  Vật liệu chế tạo mong muốn (Đồng, gang, Inox...)

• Vị trí lắp đặt cụ thể (Nằm ngang hay thẳng đứng)

•  Số lượng thiết bị cần sử dụng

•  Yêu cầu về chứng từ CO/CQ và tài liệu kỹ thuật

💡 Có đầy đủ các thông tin trên sẽ giúp đơn vị cung cấp xác định đúng model thay vì báo giá theo tên gọi chung check valve .

Câu hỏi thường gặp về check valve

Check valve Kitz là gì?

Đây là dòng van một chiều cao cấp mang thương hiệu Kitz của Nhật Bản, có chức năng cho phép dòng chất lỏng hoặc khí di chuyển theo một hướng duy nhất và tự động ngăn chặn hoàn toàn dòng chảy ngược.

Check valve dùng cho nước được không?

Sản phẩm được ứng dụng rộng rãi trong các hệ thống cấp thoát nước. Tuy nhiên, trước khi mua, kỹ thuật viên bắt buộc phải kiểm tra kỹ mã model, vật liệu chế tạo, giới hạn áp suất và nhiệt độ để đảm bảo tính tương thích.

Check valve có những loại nào?

Hãng cung cấp nhiều dòng sản phẩm đa dạng dựa trên catalog thực tế, phổ biến nhất là van một chiều dạng lá lật (swing check valve), van một chiều dạng nâng (lift check valve) và các thiết kế kẹp wafer gọn nhẹ.

Làm sao chọn đúng check valve ?

Quá trình lựa chọn chuẩn xác cần dựa trên 6 yếu tố cốt lõi: xác định tính chất môi chất, kích thước DN, mức áp suất, giới hạn nhiệt độ, chất liệu chế tạo và kiểu kết nối đường ống.

Check valve giá bao nhiêu?

Mức giá của thiết bị không cố định mà thay đổi linh hoạt phụ thuộc vào mã model cụ thể, kích thước DN, vật liệu chế tạo, cấp áp suất Class/PN, kiểu kết nối, số lượng đặt hàng và thời điểm nhập khẩu.

Check valve Kitz – lựa chọn đúng model quan trọng hơn chọn theo thương hiệu

Việc trang bị check valve mang lại giải pháp kiểm soát dòng chảy và bảo vệ hệ thống bơm vô cùng hiệu quả. Tuy nhiên, các kỹ sư và nhà đầu tư tuyệt đối không nên chọn thiết bị chỉ dựa vào danh tiếng thương hiệu hay kích thước DN đơn thuần. Sự thành công và bền vững của toàn bộ hệ thống đường ống phụ thuộc hoàn toàn vào việc đối chiếu đồng bộ các thông số về môi chất, DN, áp suất, nhiệt độ, vật liệu và kiểu kết nối thực tế.
