Côn thu ren: Phụ kiện kết nối đường ống khác kích thước chuẩn xác và chống rò rỉ

Trong quá trình thi công và lắp đặt hệ thống cơ điện, các kỹ sư thường xuyên đối mặt với tình huống thực tế: một đường ống có kích thước lớn cần phải kết nối trực tiếp với đường ống nhỏ hơn, hoặc một thiết bị máy móc có đầu ren hoàn toàn khác biệt với quy chuẩn đường ống sẵn có. Nếu tiến hành nối trực tiếp mà không có phụ kiện trung gian, hệ thống sẽ không thể tương thích.

Đó chính là lý do côn thu ren ra đời và được sử dụng rộng rãi nhằm tạo kết nối chuyển đổi giữa các kích thước ren khác nhau. Tuy nhiên, người làm kỹ thuật thường gặp không ít rắc rối như không phân biệt được ren trong hay ren ngoài, nhầm lẫn giữa đường kính danh nghĩa DN và quy cách ren inch, nhầm lẫn giữa các tiêu chuẩn ren BSP và NPT, chọn sai vật liệu dẫn đến việc lắp xong bị rò rỉ nước. Bài viết chuyên sâu này sẽ giúp bạn giải quyết triệt để mọi vấn đề trên.

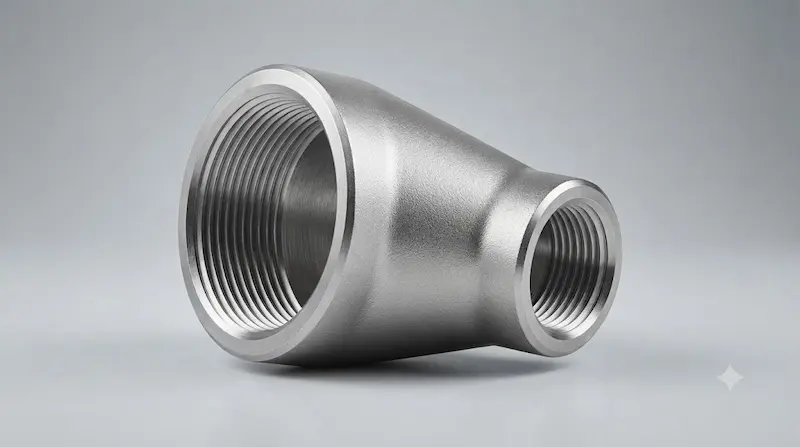

Côn thu ren – phụ kiện quan trọng khi kết nối đường ống khác kích thước

Côn thu ren là phụ kiện đường ống dùng để kết nối hai đầu có kích thước ren khác nhau, thường có dạng chuyển tiếp từ đường kính lớn sang nhỏ. Tùy thiết kế, côn thu ren có thể sử dụng ren trong, ren ngoài hoặc kết hợp hai kiểu ren và được chế tạo từ nhiều vật liệu như inox, thép, đồng hoặc nhựa.

Thuật ngữ "côn thu" phản ánh trực tiếp chức năng giảm dần kích thước đường kính, trong khi từ "ren" thể hiện phương thức liên kết cơ khí. Phụ kiện này đóng vai trò cầu nối linh hoạt trong vô số hệ thống đường ống dân dụng cũng như công nghiệp.

Việc không nắm rõ các quy chuẩn kỹ thuật khi lựa chọn phụ kiện này có thể dẫn đến hậu quả nghiêm trọng: ren bị chờn, không vặn khít được với nhau hoặc gây rò rỉ nước liên tục ngay khi hệ thống vừa đưa vào vận hành áp lực.

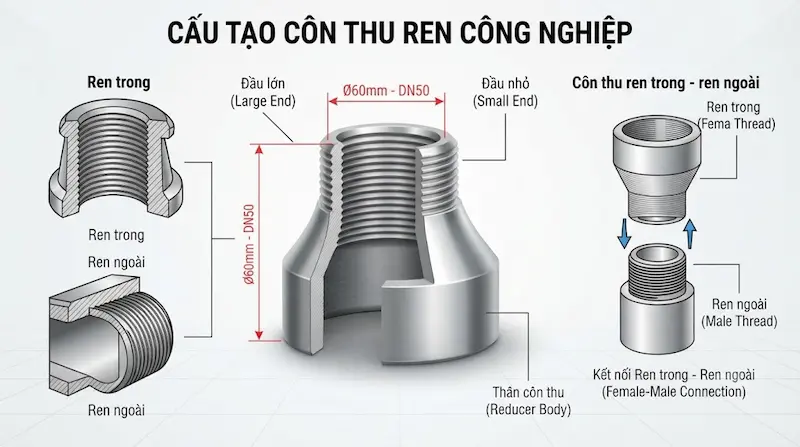

Cấu tạo và nguyên lý kết nối của côn thu ren

Cấu tạo cơ bản

Một sản phẩm côn thu ren tiêu chuẩn được thiết kế gồm các phần chính:

• Thân côn: Có dạng hình nón hoặc bậc thuôn dần, giúp chuyển tiếp tiết diện dòng chảy mượt mà.

• Đầu ren lớn: Thiết kế ren tiêu chuẩn để kết nối với đoạn ống hoặc thiết bị lớn hơn.

• Đầu ren nhỏ: Quy cách ren nhỏ hơn để liên kết với tuyến ống tiếp theo.

• Kiểu ren: Có thể là dạng ren trong (female thread) hoặc ren ngoài (male thread) tùy theo mã sản phẩm.

• Bề mặt làm kín: Các bước ren được gia công tinh xảo để bám chặt vào vật liệu làm kín.

Nguyên lý kết nối

Côn thu ren hoạt động dựa trên nguyên lý ăn khớp cơ học giữa các bước ren của phụ kiện và ren của đường ống hoặc thiết bị. Khi xoắn siết chặt, lực ma sát kết hợp với băng tan (lụa non) hoặc keo khóa ren sẽ tạo ra độ kín khít tuyệt đối, cho phép dòng lưu chất di chuyển thông suốt qua phần lòng rỗng bên trong phụ kiện.

Tại sao cần côn thu?

Sự hiện diện của phụ kiện này giúp giải quyết bài toán chuyển đổi kích thước đường kính một cách nhanh chóng, tiết kiệm không gian lắp đặt tối đa so với các mối nối hàn phức tạp, đồng thời giúp việc tháo lắp, bảo trì thiết bị trở nên thuận tiện hơn bao giờ hết.

Các loại côn thu ren phổ biến trên thị trường

Côn thu trong – ren trong

Được thiết kế với cả hai đầu đều là ren bên trong. Dòng phụ kiện này thường được ứng dụng khi hai thiết bị hoặc hai đầu ống có ren ngoài cần được liên kết nối tiếp thông qua một đoạn trung gian.

Côn thu ngoài – ren ngoài

Sở hữu cả hai đầu là ren bên ngoài. Loại này chuyên dùng để kết nối trực tiếp vào các loại van, phụ kiện hoặc thiết bị có sẵn đầu chờ ren trong tương ứng trên hệ thống.

Côn thu trong – ren ngoài

Là thiết kế phổ biến nhất trong thực tế thi công, bao gồm một đầu ren trong và một đầu ren ngoài. Phụ kiện này cực kỳ hữu ích khi cần chuyển đổi linh hoạt giữa các bước ren khác nhau của thiết bị mà không cần dùng thêm nhiều đoạn ống nối phụ.

Côn thu inox

Sản phẩm chế tạo từ thép không gỉ (Inox 304, Inox 316) mang lại khả năng chống ăn mòn hóa học tuyệt vời, chuyên dùng cho các hệ thống nước sạch cao cấp, nhà máy thực phẩm hoặc môi trường công nghiệp khắc nghiệt.

Côn thu  thép

Phù hợp với các hệ thống đường ống công nghiệp chịu lực cơ học lớn, đòi hỏi độ bền cao, khả năng chịu áp suất và nhiệt độ vượt trội.

Côn thu đồng hoặc nhựa

Các dòng phụ kiện bằng đồng thau thường dùng cho hệ thống khí nén và nước dân dụng, trong khi vật liệu nhựa (uPVC, cPVC) lại tối ưu cho các đường ống nhựa chống ăn mòn hóa chất.

Kích thước côn thu và cách đọc thông số

Kích thước ren theo hệ inch

Các quy cách ren thường gặp trên thị trường bao gồm: 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"... Tùy thuộc vào nhà sản xuất và tiêu chuẩn gia công, thông số này sẽ có sự tương thích chính xác với từng loại đường ống.

Ví dụ cách hiểu kích thước

Khi nhìn thấy thông số côn thu 1" × 1/2", điều này nghĩa là một đầu của phụ kiện có kích thước danh nghĩa lớn là 1 inch, và đầu còn lại được thu nhỏ về mức 1/2 inch. Cần lưu ý rằng kích thước danh nghĩa này không phải là con số đo đường kính trực tiếp bằng thước trên đỉnh ren mà quy ước theo bước ren tiêu chuẩn.

Tiêu chuẩn ren (BSP và NPT)

Đây là điểm mấu chốt kỹ thuật rất dễ gây nhầm lẫn:

• BSP (British Standard Pipe): Chuẩn ren phổ biến tại Anh và châu Á, gồm BSPP (ren song song) và BSPT (ren côn).

• NPT (National Pipe Thread): Chuẩn ren hệ Mỹ với góc ren 60 độ khác biệt so với góc 55 độ của BSP.

⚠️ Tuyệt đối không vặn ép hai chuẩn ren khác nhau vào nhau chỉ vì thấy kích thước ghi trên nhãn giống nhau, vì điều này sẽ làm hỏng ren và gây rò rỉ nặng.

DN và kích thước ren có giống nhau không?

Ký hiệu DN là kích thước danh nghĩa của hệ thống đường ống (tính theo milimet), trong khi kích thước ren tính theo inch là cách biểu thị quy cách cơ khí của bước ren. Hai khái niệm này có mối liên hệ mật thiết trong việc quy đổi kỹ thuật nhưng hoàn toàn không thể xem là một.

Côn thu khác gì với các phụ kiện thu khác?

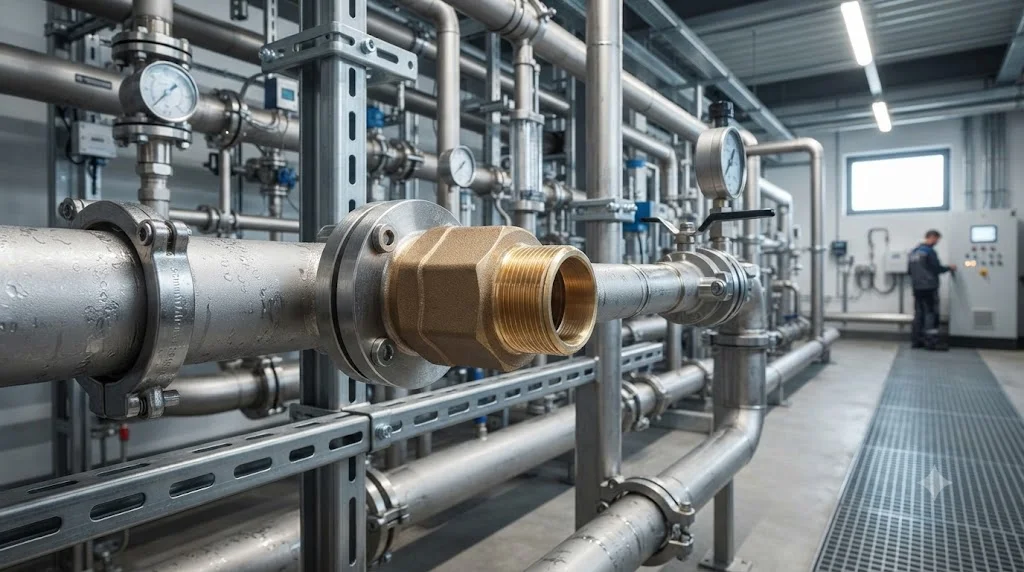

Côn thu được sử dụng ở đâu?

Hệ thống cấp nước

Ứng dụng rộng rãi trong các đường ống nước sinh hoạt dân dụng, mạng lưới cấp nước công nghiệp và các trạm bơm tăng áp để thu hẹp đường kính ống dẫn về đúng đầu chờ của thiết bị.

Hệ thống khí nén

Được lắp đặt dày đặc trong các trạm nén khí, đường ống dẫn khí áp lực để kết nối các đoạn ống khác kích thước hoặc chuyển đổi đầu nối cho các thiết bị van, lọc khí.

Hệ thống HVAC

Phục vụ đắc lực trong việc kết nối các tuyến ống nước lạnh (chilled water), nước nóng hoặc đường ống điều hòa không khí tại các tòa nhà thương mại lớn.

Hệ thống công nghiệp khác

Sử dụng trong các nhà máy sản xuất, hệ thống dầu truyền nhiệt hoặc đường ống hóa chất nhờ sự đa dạng về chủng loại vật liệu chế tạo phù hợp với từng môi chất riêng biệt.

Khi nào nên dùng côn thu ?

• Khi cần kết nối hai đoạn ống hoặc thiết bị có kích thước đường kính khác nhau.

• Khi hệ thống đường ống sử dụng phương thức liên kết dạng ren tiện lợi.

• Khi không gian hẹp, không thể áp dụng phương pháp hàn nhiệt phức tạp.

• Khi cần chuyển đổi nhanh chóng từ thiết bị kích thước lớn xuống nhỏ mà không làm gián đoạn dòng chảy.

Những sai lầm thường gặp khi chọn côn thu

• Sai lầm 1: Chỉ nhìn kích thước inch: Thấy ghi thông số giống nhau liền mua ngay mà bỏ qua việc kiểm tra tiêu chuẩn ren (BSP hay NPT).

• Sai lầm 2: Nhầm lẫn ren trong và ren ngoài: Mua nhầm chiều ren khiến hai đầu không thể ăn khớp với thiết bị.

• Sai lầm 3: Trộn lẫn chuẩn ren BSP và NPT: Cố tình vặn ép khiến chân ren bị kẹt cứng, biến dạng hoàn toàn và gây rò rỉ nước.

• Sai lầm 4: Chọn sai vật liệu: Dùng phụ kiện vật liệu thông thường cho môi trường hóa chất ăn mòn mạnh, làm phụ kiện bị mục rỗng chỉ sau thời gian ngắn.

• Sai lầm 5: Siết ren quá mạnh tay: Dùng lực quá mức làm nứt vỡ phụ kiện (đặc biệt là các loại ren đồng hoặc ren nhựa) hoặc tòe ren kim loại.

• Sai lầm 6: Không dùng vật liệu làm kín phù hợp: Bỏ qua băng tan hoặc keo khóa ren chuyên dụng, dẫn đến rò rỉ lưu chất ngay tại vị trí khớp nối.

Cách chọn côn thu phù hợp

• Bước 1: Xác định kích thước hai đầu: Đo đạc hoặc tra cứu quy cách đường kính chính xác của hai đầu cần kết nối (ví dụ: 1 inch chuyển xuống 1/2 inch).

• Bước 2: Xác định kiểu ren: Làm rõ mỗi đầu cần kết nối là ren trong hay ren ngoài.

• Bước 3: Xác định chuẩn ren: Đối chiếu tiêu chuẩn ren của thiết bị sẵn có (ưu tiên chuẩn BSP phổ biến tại thị trường Việt Nam).

• Bước 4: Chọn vật liệu: Lựa chọn Inox, thép, đồng hoặc nhựa tùy thuộc vào tính chất môi chất dẫn truyền.

• Bước 5: Kiểm tra áp suất và nhiệt độ: Đảm bảo giới hạn chịu lực của phụ kiện đáp ứng tốt điều kiện vận hành thực tế của hệ thống.

• Bước 6: Đối chiếu catalog: Kiểm tra kỹ mã sản phẩm từ nhà sản xuất uy tín trước khi đặt hàng số lượng lớn.

Checklist trước khi mua côn thu

•  Kích thước danh nghĩa đầu lớn

•  Kích thước danh nghĩa đầu nhỏ

•  Xác định rõ ren trong hay ren ngoài cho từng đầu

•  Tiêu chuẩn ren chính xác (BSP, NPT...)

•  Vật liệu chế tạo phù hợp môi chất (Inox, đồng, thép, nhựa...)

•  Loại môi chất trong hệ thống (Nước, khí, dầu, hóa chất...)

•  Áp suất làm việc tối đa của hệ thống

•  Nhiệt độ vận hành của dòng lưu chất

•  Kiểu kết nối ren tương thích

•  Số lượng phụ kiện cần sử dụng

•  Yêu cầu về thương hiệu cụ thể (nếu có)

•  Yêu cầu chứng từ xuất xứ CO/CQ (cho công trình lớn)

💡 Bạn chưa xác định được mình cần côn thu loại nào? Hãy gửi ngay hình ảnh đầu ren, kích thước hai đầu, môi chất và áp suất làm việc để đội ngũ kỹ thuật của chúng tôi hỗ trợ tư vấn đúng quy cách và gửi báo giá tối ưu nhất!

Câu hỏi thường gặp về côn thu ren

Côn thu ren là gì?

Đây là phụ kiện đường ống cơ khí dùng để kết nối hai đoạn ống hoặc thiết bị có kích thước ren khác nhau, thường thực hiện nhiệm vụ chuyển đổi tiết diện từ đường kính lớn sang nhỏ với các tùy chọn ren trong hoặc ren ngoài.

Côn thu có những kích thước nào?

Phụ kiện này có dải kích thước rất phong phú, được quy ước theo hệ inch từ các cỡ nhỏ như 1/4", 3/8", 1/2" cho đến các quy cách lớn hơn như 1", 1 1/2", 2" tùy thuộc vào nhà sản xuất.

Côn thu 1 inch xuống 1/2 inch nghĩa là gì?

Thông số này biểu thị phụ kiện có một đầu lớn đạt quy cách 1 inch dùng để gắn vào đường ống chính, và đầu còn lại được thiết kế thu nhỏ về mức 1/2 inch để liên kết với thiết bị hoặc đoạn ống nhánh nhỏ hơn.

Côn thu BSP có dùng với ren NPT được không?

Không nên sử dụng lẫn lộn. Do góc ren và bước ren của hai tiêu chuẩn này có cấu trúc khác nhau (BSP 55 độ và NPT 60 độ), việc cố vặn ép sẽ làm hỏng ren, gây kẹt hoặc rò rỉ nước nghiêm trọng.

Côn thu bị rò nước phải làm sao?

Bạn cần khóa hệ thống, xả áp, tháo rời khớp nối để kiểm tra tình trạng bước ren, vệ sinh sạch sẽ, quấn lại lớp băng tan (lụa non) đúng kỹ thuật và siết lực vừa đủ. Nếu phát hiện thân phụ kiện bị nứt hoặc tòe ren, cần thay thế ngay côn thu mới.

Côn thu – chọn đúng quy cách để kết nối chắc chắn, hạn chế rò rỉ

Việc sử dụng côn thu mang lại giải pháp chuyển đổi kích thước đường ống vô cùng linh hoạt và hiệu quả. Tuy nhiên, người mua không nên chỉ nhìn vào con số kích thước inch đơn thuần mà phải kiểm tra kỹ lưỡng các yếu tố gồm kiểu ren trong/ngoài, tiêu chuẩn ren, vật liệu chế tạo và điều kiện áp suất thực tế. Sự cẩn trọng trong từng chi tiết nhỏ này sẽ giúp hệ thống vận hành bền bỉ, an toàn và hoàn toàn không bị rò rỉ lưu chất.
