Van AVK là gì? Cẩm nang lựa chọn và ứng dụng chuyên sâu cho hệ thống cấp nước

Hệ thống cấp nước sạch đòi hỏi các thiết bị đóng/mở và cô lập đường ống phải hoạt động ổn định trong thời gian dài. Việc chọn sai kích thước danh nghĩa (DN), kiểu kết nối hoặc cấp áp lực có thể gây rò rỉ nghiêm trọng, khó vận hành hoặc làm gián đoạn toàn bộ hệ thống.

Chính vì vậy, van AVK luôn nằm trong danh sách lựa chọn hàng đầu của các kỹ sư cho hệ thống cấp nước và hạ tầng kỹ thuật. Vậy van AVK là gì và làm sao để chọn đúng thiết bị cho dự án? Bài viết này sẽ phân tích chi tiết từ cấu tạo, phân loại đến hướng dẫn lựa chọn chuẩn xác nhất.

Van AVK là gì?

Van AVK là các dòng van công nghiệp được sử dụng phổ biến trong hệ thống đường ống, đặc biệt trong lĩnh vực cấp nước và hạ tầng xử lý nước, nhằm đóng, mở, cô lập hoặc kiểm soát dòng chảy. Tùy từng dòng sản phẩm, van có thể sử dụng kiểu kết nối mặt bích, nối mềm hoặc các dạng kết nối khác và được lựa chọn theo DN, áp suất, vật liệu và điều kiện vận hành.

AVK là thương hiệu thiết bị van công nghiệp nổi tiếng toàn cầu, xuất xứ từ Đan Mạch, chuyên cung cấp các giải pháp tối ưu cho ngành nước. Thiết bị của hãng được ứng dụng rộng rãi trong mạng lưới cấp nước đô thị, nhà máy xử lý nước, trạm bơm và hệ thống phòng cháy chữa cháy (PCCC).

Sự quan tâm lớn dành cho van AVK đến từ độ bền vật liệu cao, khả năng chống ăn mòn tốt và độ kín khít tuyệt đối, giúp giảm thiểu thất thoát nước sạch. Việc lựa chọn thiết bị này phụ thuộc trực tiếp vào các yếu tố cốt lõi như môi chất dẫn truyền, áp suất làm việc thực tế và quy chuẩn kỹ thuật của công trình.

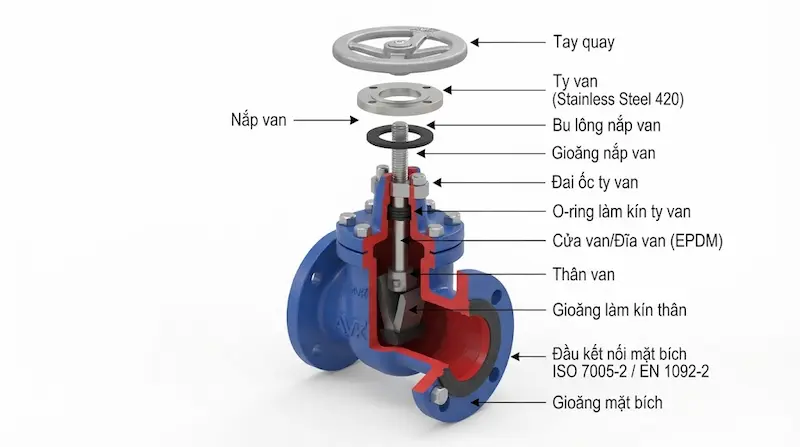

Cấu tạo và nguyên lý hoạt động của van AVK

Cấu tạo cơ bản

Một thiết bị van AVK tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van: Chế tạo từ gang cầu hoặc thép, chịu lực và áp suất chính của đường ống.

• Nắp van: Bảo vệ cơ cấu bên trong và kết nối với thân van.

• Ty van (Trục van): Truyền lực từ bộ điều khiển xuống bộ phận đóng/mở.

• Bộ phận đóng/mở: Gồm đĩa van, cánh van hoặc cửa van chịu trách nhiệm chặn dòng chảy.

• Gioăng làm kín: Thường làm từ cao su EPDM hoặc NBR, đảm bảo độ kín khít cao.

• Bộ phận kết nối: Mặt bích hoặc ren tùy theo tiêu chuẩn thiết kế.

• Tay quay hoặc bộ truyền động: Dùng để vận hành van bằng tay hoặc tự động.

Nguyên lý hoạt động

Nguyên lý của thiết bị dựa trên tác động cơ học: khi người vận hành tác động lực lên tay quay hoặc bộ truyền động, ty van sẽ dịch chuyển làm bộ phận đóng/mở di chuyển dọc theo hoặc vuông góc với hướng dòng chảy. Điều này làm thay đổi tiết diện dòng chảy, giúp đóng hoàn toàn, mở hoàn toàn hoặc điều tiết lưu lượng nước theo ý muốn.

Tầm quan trọng của cấu tạo

Cấu tạo đóng vai trò quyết định đến độ kín khít, khả năng chống rò rỉ, tuổi thọ sản phẩm và mức độ thuận tiện khi bảo trì. Một thiết kế thân van gang cầu phủ sơn epoxy kết hợp gioăng EPDM đàn hồi tốt sẽ giúp thiết bị chịu được áp lực lớn, vận hành hàng chục năm mà không bị ăn mòn hay rò rỉ nước tại các mối nối.

Các loại van phổ biến trên thị trường

Van cổng AVK

Van cổng là dòng thiết bị chuyên dụng cho chức năng đóng/mở hoàn toàn dòng chảy. Khi mở hoàn toàn, đĩa van được kéo lên khỏi đường đi của nước, tạo ra lưu lượng chảy tự nhiên mà không bị suy giảm áp suất. Dòng sản phẩm này thích hợp lắp đặt trên các tuyến ống chính của hệ thống cấp nước ngầm hoặc phân phối.

Van bướm AVK

Van bướm sở hữu đĩa van dạng cánh bướm xoay quanh trục để đóng hoặc mở dòng chảy. Ưu điểm nổi bật của dòng van này là thiết kế gọn nhẹ, chiếm ít không gian và có chi phí tối ưu hơn với các đường kính ống lớn từ DN200 trở lên. Thiết bị thường dùng trong các nhà máy nước và trạm bơm lớn.

Van một chiều AVK

Van một chiều cho phép dòng nước chỉ di chuyển theo một hướng duy nhất và tự động đóng lại khi dòng chảy đổi chiều. Thiết bị này đóng vai trò bảo vệ máy bơm nước khỏi hiện tượng búa nước, ngăn chặn tối đa tình trạng chảy ngược gây hư hỏng hệ thống.

Van điều khiển và các dòng van chức năng khác

Bên cạnh các dòng cơ bản, danh mục sản phẩm của hãng còn bao gồm van giảm áp, van xả khí và van điều khiển tự động. Các thiết bị này giúp cân bằng áp lực mạng lưới, loại bỏ bọt khí tích tụ trong ống và duy trì sự ổn định cho toàn bộ hạ tầng kỹ thuật.

Thông số kỹ thuật của van cần quan tâm

Kích thước danh nghĩa DN

Kích thước danh nghĩa (DN) biểu thị đường kính trong của ống nối. Các model phổ biến dao động từ DN50, DN65, DN80, DN100, DN150, DN200, DN250 đến DN300 và lớn hơn. DN phải khớp tuyệt đối với kích thước đường ống thực tế để đảm bảo tính đồng bộ khi lắp đặt.

Áp suất làm việc (PN)

Áp suất danh nghĩa (PN) thể hiện khả năng chịu áp lực tối đa của thiết bị ở nhiệt độ cho phép (ví dụ: PN10, PN16, PN25). Điểm quan trọng cần nhấn mạnh là không bao giờ chọn van chỉ dựa vào DN mà bỏ qua PN; áp suất làm việc thực tế của hệ thống không được vượt quá giới hạn PN của van.

Vật liệu chế tạo

Vật liệu phổ biến của dòng van này là gang cầu (Ductile Iron) với khả năng chịu lực uốn và va đập tốt hơn gang xám. Ngoài ra, lớp lót cao su EPDM đạt chuẩn nước sạch và các chi tiết bằng thép không gỉ giúp thiết bị vận hành bền bỉ trong môi trường ẩm ướt.

Kiểu kết nối

Kiểu kết nối chủ yếu là dạng mặt bích tiêu chuẩn quốc tế (ISO, DIN, BS), giúp liên kết chắc chắn với hệ thống ống áp lực cao. Một số dòng van nhỏ có thể dùng kết nối ren hoặc nối mềm để giảm chấn động cơ học.

Tiêu chuẩn kỹ thuật

Mỗi model van sẽ tuân thủ các tiêu chuẩn kiểm định nghiêm ngặt của châu Âu hoặc quốc tế. Người mua cần kiểm tra kỹ catalog chính hãng để đảm bảo thiết bị đáp ứng đúng yêu cầu của chủ đầu tư hoặc tư vấn thiết kế.

Van có tốt không? Những ưu điểm cần đánh giá

Độ kín và khả năng vận hành

Độ kín là yếu tố sống còn trong hệ thống nước sạch nhằm tránh thất thoát tài nguyên. Van sử dụng đĩa bọc cao su hoàn toàn kết hợp thiết kế nêm kín khít, giúp đóng ngắt nhẹ nhàng, không bị kẹt rác và không gây rò rỉ dù sử dụng trong thời gian dài.

Khả năng làm việc trong môi trường thực tế

Thiết bị hoạt động cực kỳ ổn định dưới áp suất cao, tần suất đóng mở liên tục và chịu được các điều kiện thời tiết khắc nghiệt khi lắp đặt ngoài trời hoặc ngầm dưới lòng đất nhờ lớp sơn phủ epoxy tĩnh điện dày bảo vệ thân gang.

Khả năng bảo trì

Thiết kế thông minh cho phép kỹ thuật viên dễ dàng tiếp cận các bộ phận như ty van hoặc gioăng làm kín để kiểm tra định kỳ hoặc thay thế mà không cần tháo toàn bộ thân van ra khỏi đường ống, tiết kiệm đáng kể thời gian và chi phí nhân công.

Tính đồng bộ hệ thống

Sự đồng bộ hóa thiết bị từ cùng một thương hiệu giúp các nhà máy nước, trạm bơm hay hệ thống PCCC hoạt động trơn tru, hạn chế tối đa các điểm yếu kỹ thuật phát sinh từ sự chênh lệch chất lượng giữa các linh kiện khác nhau.

So sánh van với van thông thường – nên dựa vào tiêu chí nào?

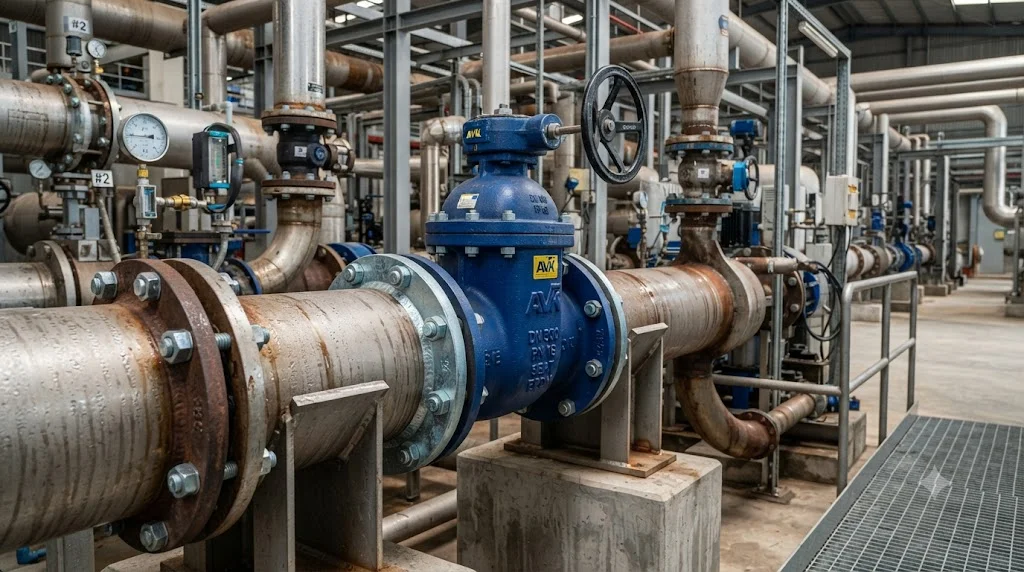

Van được sử dụng ở đâu?

Hệ thống cấp nước sạch

Ứng dụng rộng rãi trong mạng lưới đường ống truyền tải nước sạch từ nhà máy đến các khu dân cư, đô thị, đảm bảo nguồn nước luôn được kiểm soát an toàn và không bị thất thoát áp lực.

Nhà máy xử lý nước

Lắp đặt trên các tuyến ống công nghệ, khu vực bể xử lý nước đầu vào và đầu ra, nơi đòi hỏi thiết bị có khả năng chống ăn mòn hóa chất nhẹ và độ bền cơ học cao.

Trạm bơm

Được bố trí tại khu vực đường hút và đường đẩy của các trạm bơm tăng áp, giúp cô lập máy bơm dễ dàng khi cần bảo trì, sửa chữa mà không làm gián đoạn dòng chảy chung.

Hệ thống PCCC và hạ tầng kỹ thuật

Sử dụng trong các mạng lưới đường ống cấp nước phòng cháy chữa cháy tại các tòa nhà cao tầng, khu công nghiệp nhờ tiêu chuẩn kỹ thuật khắt khe và độ tin cậy khi có sự cố khẩn cấp xảy ra.

Khi nào nên sử dụng van ?

• Khi công trình yêu cầu thiết bị chuyên dụng cho hệ thống cấp nước sạch và hạ tầng đô thị lớn.

• Khi dự án đòi hỏi khả năng đóng/cô lập tuyến ống hoàn toàn không để xảy ra hiện tượng rò rỉ.

• Khi hồ sơ kỹ thuật yêu cầu chứng từ xuất xứ rõ ràng và tiêu chuẩn chất lượng quốc tế.

• Khi cần đồng bộ toàn bộ thiết bị để tối ưu hóa quá trình vận hành và bảo dưỡng sau này.

• Khi chủ đầu tư ưu tiên độ tin cậy lâu dài thay vì chỉ nhìn vào chi phí vật tư ban đầu.

Những sai lầm thường gặp khi chọn van

• Sai lầm 1: Chỉ nhìn kích thước DN: Nhiều người lầm tưởng cứ đúng DN là lắp vừa. Thực tế, nếu cấp áp lực PN không phù hợp với áp suất thực tế của hệ thống, van rất dễ bị nứt vỡ hoặc rò rỉ.

• Sai lầm 2: Không kiểm tra kiểu kết nối: Van mặt bích tiêu chuẩn quốc tế không thể lắp lẫn lộn tùy tiện vào các hệ thống dùng tiêu chuẩn kết nối khác biệt nếu không có phụ kiện chuyển đổi.

• Sai lầm 3: Không xác định môi chất: Nước sạch, nước thải hay hóa chất đều có độ ăn mòn khác nhau, đòi hỏi lựa chọn vật liệu gioăng và thân van tương thích.

• Sai lầm 4: Chọn theo giá thấp nhất: Mua sản phẩm giá rẻ ban đầu có thể dẫn đến chi phí thay thế, sửa chữa và tổn thất do rò rỉ nước lớn gấp nhiều lần về sau.

• Sai lầm 5: Không kiểm tra đúng model: Chỉ gọi chung chung tên thương hiệu mà không đối chiếu mã sản phẩm chi tiết trong catalog chính hãng.

Cách chọn van phù hợp cho hệ thống

• Bước 1: Xác định môi chất: Làm rõ hệ thống dẫn nước sạch, nước thải hay lưu chất đặc thù nào khác để chọn vật liệu phù hợp.

• Bước 2: Xác định DN đường ống: Đo đạc hoặc đối chiếu kích thước danh nghĩa chính xác của đường ống thực tế.

• Bước 3: Xác định áp suất: Kiểm tra áp suất làm việc tối đa và yêu cầu áp suất danh nghĩa (PN) của hệ thống.

• Bước 4: Xác định chức năng: Làm rõ nhu cầu đóng/mở, chống chảy ngược, điều tiết, giảm áp hay xả khí.

• Bước 5: Kiểm tra kiểu kết nối: Đối chiếu kích thước, tiêu chuẩn mặt bích và khoảng cách lắp đặt trên đường ống.

• Bước 6: Kiểm tra vật liệu: Đảm bảo vật liệu thân van và gioăng EPDM/NBR tương thích hoàn toàn với môi trường làm việc.

• Bước 7: Kiểm tra catalog/model: Tra cứu thông số chuẩn từ nhà sản xuất đây là bước quan trọng nhất trước khi đặt hàng.

Checklist thông tin cần có trước khi mua van

Trước khi liên hệ nhà cung cấp, hãy chuẩn bị sẵn các thông số sau để được tư vấn nhanh chóng và chính xác:

•  Loại van cần sử dụng (Van cổng, van bướm, van một chiều...)

•  Kích thước danh nghĩa DN đường ống

•  Áp suất làm việc (PN) của hệ thống

•  Môi chất dẫn truyền (Nước sạch, nước thô...)

•  Nhiệt độ môi chất làm việc

•  Kiểu kết nối (Mặt bích, nối ren...)

•  Vật liệu chế tạo yêu cầu

•  Tiêu chuẩn kỹ thuật bắt buộc

•  Số lượng thiết bị cần dùng

•  Yêu cầu chứng từ, chứng nhận xuất xứ (CO/CQ)

•  Model hoặc mã sản phẩm cụ thể (nếu đã có bản vẽ thiết kế)

Câu hỏi thường gặp về van AVK

Van AVK là gì?

Van là dòng thiết bị công nghiệp cao cấp đến từ Đan Mạch, chuyên dùng trong hệ thống đường ống cấp nước và xử lý nước để thực hiện nhiệm vụ đóng, mở, cô lập hoặc kiểm soát dòng chảy với độ bền và độ kín khít tuyệt đối.

Van dùng cho môi chất nào?

Sản phẩm chủ yếu được thiết kế để sử dụng cho hệ thống nước sạch, nước thô và hạ tầng cấp thoát nước đô thị. Đối với các môi chất đặc thù khác, kỹ thuật viên bắt buộc phải kiểm tra kỹ thông số catalog của từng model cụ thể.

Van có những kích thước nào?

Kích thước của thiết bị rất đa dạng, phụ thuộc vào từng dòng sản phẩm khác nhau, kéo dài từ các cỡ ống nhỏ DN50 cho đến các đường kính lớn DN300 và vượt mức DN500 phục vụ các tuyến ống truyền tải chính.

Làm sao chọn đúng van ?

Để chọn đúng sản phẩm, bạn cần nắm rõ 5 yếu tố cốt lõi: xác định đúng loại van, kích thước danh nghĩa (DN), cấp áp suất (PN), tính chất môi chất và kiểu kết nối tương thích với đường ống.

Van giá bao nhiêu?

Mức giá của thiết bị không cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật như model sản phẩm, kích thước DN, áp suất PN, chất liệu chế tạo, số lượng đặt hàng và các yêu cầu về chứng từ CO/CQ. Hãy gửi thông số hệ thống của bạn để nhận báo giá chi tiết.

Van AVK – lựa chọn phù hợp cho hệ thống đường ống khi chọn đúng model

Việc ứng dụng van mang lại giải pháp tối ưu cho mọi hệ thống hạ tầng cấp nước nhờ chất lượng vượt trội. Tuy nhiên, người mua không nên lựa chọn thiết bị chỉ dựa vào danh tiếng thương hiệu hay kích thước DN đơn thuần. Sự thành công của dự án phụ thuộc vào việc đối chiếu đồng bộ các yếu tố gồm chức năng, DN, áp suất PN, vật liệu, kiểu kết nối và điều kiện vận hành thực tế.
