Catalogue Van Là Gì? Hướng Dẫn Đọc Thông Số Kỹ Thuật Và Tra Cứu Chuẩn Nhất

Trong các dự án cơ điện (M&E), cấp thoát nước hay đường ống công nghiệp, Catalog Van đóng vai trò là "kim chỉ nam" cho mọi kỹ sư, đơn vị thiết kế và nhà thầu mua sắm vật tư. Tuy nhiên, việc không hiểu rõ cách tra cứu hoặc bỏ qua các thông số kỹ thuật ẩn trong tài liệu này thường dẫn đến hậu quả nghiêm trọng: mua sai chủng loại, lệch tiêu chuẩn mặt bích, hay chọn sai vật liệu chịu áp. Bài viết này sẽ phân tích chi tiết toàn bộ khía cạnh kỹ thuật của một tài liệu Catalog Van tiêu chuẩn, giúp bạn tự tin đọc hiểu và bóc tách vật tư chính xác nhất.

Catalogue Van Là Gì?

Catalogue van (hay catalog van) là tài liệu kỹ thuật do nhà sản xuất phát hành, cung cấp thông tin chi tiết về các sản phẩm van công nghiệp như model, kích thước, vật liệu cấu tạo, giới hạn áp suất, nhiệt độ, tiêu chuẩn thiết kế, kiểu kết nối và bản vẽ kỹ thuật. Tài liệu này được sử dụng làm cơ sở để tra cứu, tính toán và lựa chọn dòng van phù hợp với từng môi trường vận hành của hệ thống đường ống.

• Bản chất kỹ thuật: Catalog Van là cam kết về đặc tính cơ lý tính và hiệu suất vận hành của sản phẩm từ nhà sản xuất. Đây là tài liệu pháp lý quan trọng đi kèm hợp đồng mua bán và hồ sơ nghiệm thu công trình.

• Các hình thức phổ biến:

  • Catalogue PDF: Dạng tệp điện tử phổ biến nhất, dễ dàng lưu trữ, tra cứu trên máy tính và gửi qua email.

  • Catalogue online: Tra cứu trực tiếp trên hệ thống website của hãng hoặc nhà phân phối.

  • Catalogue giấy: Thường cung cấp trực tiếp tại các hội chợ triển lãm hoặc tài liệu lưu trữ nội bộ của đơn vị thiết kế.

  • Phân loại theo cấu trúc: Cung cấp theo danh mục tổng hợp toàn bộ thương hiệu (như KITZ, Toyo, ARITA, Wonil) hoặc chi tiết theo từng dòng sản phẩm chuyên biệt.

Catalog Van Thường Có Những Thông Tin Gì?

Một tài liệu Catalog Van công nghiệp chuyên nghiệp được cấu trúc thành các nhóm thông tin tiêu chuẩn nhằm phục vụ cho cả quy trình thiết kế lẫn bóc tách vật tư.

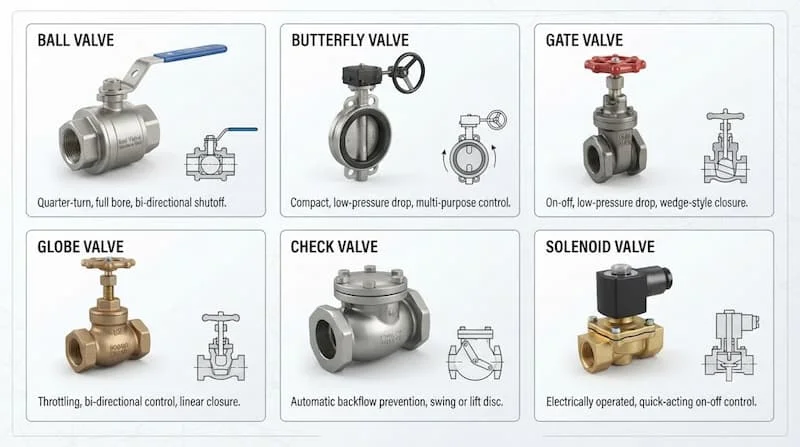

• Tên sản phẩm & Chức năng: Xác định rõ ràng nhóm van bao gồm van bi, van bướm, van cổng (van cửa), van cầu, van một chiều, van giảm áp hay van điện từ.

• Mã sản phẩm (Model): Chuỗi ký tự biểu thị chính xác cấu hình, vật liệu và quy cách sản phẩm. Mã model giúp tránh nhầm lẫn tuyệt đối khi đặt hàng.

• Dải kích thước (Size): Thường thể hiện đồng thời theo đường kính danh nghĩa (DN15, DN20, DN25, DN50, DN100, DN200...) và kích thước hệ Inch (1/2", 3/4", 1", 2", 4", 8"...).

• Vật liệu cấu tạo (Materials): Liệt kê chi tiết vật liệu làm thân van, đĩa van, bi van, trục van và gioăng làm kín (như Đồng, Gang cầu, Gang xám, Thép đúc, Inox 304, Inox 316, Teflon, EPDM).

• Cấp áp suất & Nhiệt độ: Chỉ số chịu áp danh định như PN10, PN16, PN25, Class 150, Class 300, WOG (Water-Oil-Gas) đi kèm khoảng nhiệt độ làm việc cho phép.

• Kiểu kết nối: Xác định phương thức lắp ghép cơ khí như kết nối ren (Threaded), mặt bích (Flanged), kẹp kẹp wafer (Wafer), lug (Lug) hoặc hàn (Welding).

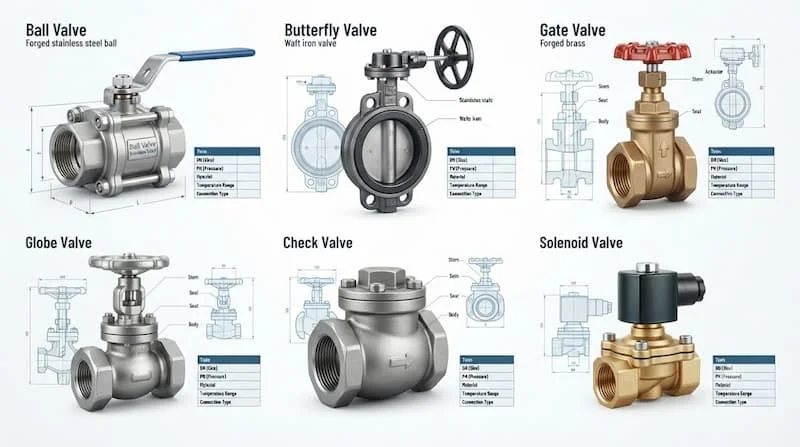

Các Loại Catalog Van Phổ Biến

Mỗi dòng sở hữu cơ chế vận hành và cấu trúc riêng, do đó tài liệu Catalog Van tương ứng cũng tập trung vào các thông số đặc thù.

Catalog Van Bi (Ball Valve Catalogue)

Tập trung vào dải kích thước, cấu trúc thân (1 thân, 2 thân, 3 thân), dạng lỗ trôi (Full Bore / Reduced Bore), vật liệu quả bi, độ bền lớp lót ghế van (Seat) và dạng điều khiển (tay gạt, bộ truyền động khí nén hoặc điện).

Catalog Van Bướm (Butterfly Valve Catalogue)

Tài liệu cung cấp chi tiết về dạng kết nối kiểu Wafer, Lug hoặc Flanged; vật liệu đĩa van (Stainless Steel, Ductile Iron), vật liệu gioăng làm kín (EPDM, NBR, PTFE) và bộ phận tác động (tay kẹp, tay quay vô năng, bộ điều khiển).

Catalog Van Cổng (Gate Valve Catalogue)

Tập trung làm rõ dạng ty van (ty nổi - Rising Stem hay ty chìm - Non-Rising Stem), cấu tạo đĩa van (đĩa nêm mềm, đĩa nêm cứng), kiểu kết nối mặt bích và dải chịu áp lực công nghiệp lớn.

Catalog Van Một Chiều (Check Valve Catalogue)

Phân loại rõ các cơ chế chống chảy ngược: dạng lá lật (Swing check), dạng đĩa lật kẹp wafer (Wafer check), dạng lò xo nâng (Lift check) hay dạng cánh bướm (Dual plate check valve) cùng áp suất mở van tối thiểu.

Catalog Van Điều Khiển Điện & Khí Nén

Cung cấp chi tiết thêm về điện áp điều khiển (24VDC, 220VAC, 380VAC), tín hiệu điều khiển (ON/OFF hay Modulating 4-20mA), tiêu chuẩn chống nước IP67/IP68 và thời gian đóng mở.

Cách Đọc Thông Số Trong Catalog Van

Đây là kỹ năng cốt lõi đòi hỏi người đọc phải nắm rõ các quy ước kỹ thuật quốc tế để đưa ra quyết định chọn lựa van chuẩn xác nhất.

• Kích thước DN (Nominal Diameter): Chỉ số danh nghĩa hệ mm. Cần ghi nhớ DN là quy ước lắp ghép chứ không phải đường kính ngoài hay đường kính trong thực tế của ống.

• Cấp áp suất PN & Class:

  • PN (Pressure Nominal): Tính theo đơn vị bar (1 PN xấp xỉ 1 bar hay 1 kg/cm²). Ví dụ PN16 nghĩa là van chịu áp suất tối đa 16 bar ở 20°C.

  • Class (ANSI/ASME): Tiêu chuẩn áp suất Mỹ (Class 150, Class 300, Class 600...). Không quy đổi trực tiếp ra bar theo phép nhân thông thường vì phụ thuộc vào nhiệt độ môi chất.

• Chi tiết vật liệu (Material Part List):

  • Body (Thân): Chịu lực chính và tiếp xúc môi trường ngoài.

  • Disc / Ball (Đĩa / Bi): Tiếp xúc trực tiếp và chịu mài mòn từ dòng lưu chất.

  • Stem (Trục): Truyền động xoay hoặc nâng hạ đĩa van.

  • Seat / Gasket (Gioăng / Đệm): Quyết định độ kín và dải nhiệt độ tối đa của van.

• Kiểu kết nối (End Connection): Phải khớp hoàn toàn với phương án nối đường ống có sẵn (Threaded - Ren, Flanged - Mặt bích, Butt Weld - Hàn đối đầu).

• Nhiệt độ & Hướng dòng chảy (Temperature & Flow Direction): Kiểm tra kỹ dải nhiệt độ hoạt động (đặc biệt với van dùng cho hơi nóng Steam) và mũi tên chỉ hướng dòng chảy bắt buộc đúc trên thân van.

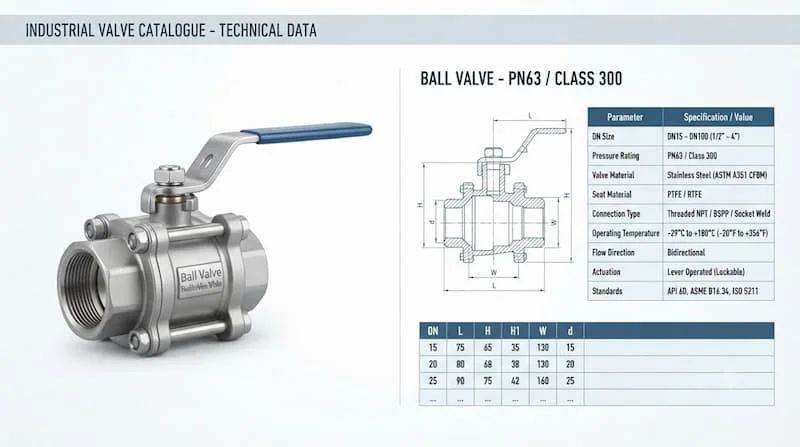

Catalog Van Có Bản Vẽ Kích Thước Không?

Câu trả lời là CÓ. Một bản Catalog Van đạt chuẩn kỹ thuật bắt buộc phải tích hợp bản vẽ kích thước tổng thể (Dimension Drawing) và bảng thông số hình học chi tiết.

• Kích thước mặt đối mặt (Chiều dài L - Face to Face): Khoảng cách chiều dài tổng thể của van. Thông số này cực kỳ quan trọng khi thiết kế không gian lắp đặt hoặc thay thế van cũ.

• Chiều cao tổng thể (Ký hiệu H hoặc H1): Xác định không gian khoảng trống tối thiểu để thao tác quay tay gạt hoặc tháo lắp bộ điều khiển.

• Kích thước kết nối mặt bích: Bao gồm đường kính ngoài mặt bích (D), đường kính tâm lỗ bulông (K), số lượng lỗ bulông (n) và đường kính lỗ (d). Nếu lệch chỉ 1 mm ở tâm lỗ K, van sẽ hoàn toàn không thể xỏ bulông qua mặt bích của đường ống.

Catalog Van DIN, JIS, ANSI Và BS Khác Nhau Thế Nào?

Sự khác biệt giữa các hệ tiêu chuẩn sản xuất là nguyên nhân hàng đầu gây ra lỗi lệch vật tư tại công trình. Việc đọc kỹ tiêu chuẩn trong Catalog Van là bắt buộc.

Phân tích chiều sâu: Một chiếc van mặt bích DN100 sản xuất theo tiêu chuẩn JIS 10K sẽ không thể kết nối vừa với mặt bích DN100 chuẩn ANSI Class 150 hay DIN PN16 do khoảng cách tâm lỗ bulông và số lượng lỗ hoàn toàn lệch nhau. Do đó, kiểm tra hệ tiêu chuẩn trong catalogue là bước bắt buộc trước khi phát hành đơn đặt hàng.

Khi Nào Cần Sử Dụng Catalog Van?

Tài liệu Catalog Van không chỉ dành riêng cho khâu mua bán mà hiện diện xuyên suốt toàn bộ vòng đời của một dự án công trình:

• Giai đoạn thiết kế hệ thống: Kỹ sư M&E tra cứu bản vẽ kích thước và thông số tổn thất áp suất để vẽ thiết kế AutoCad/BIM và tính toán công suất máy bơm.

• Giai đoạn lập dự toán & Bóc tách vật tư: Nhân viên dự toán tra cứu mã model chính xác để tính toán chi phí và gửi yêu cầu báo giá.

• Giai đoạn mua sắm vật tư (Procurement): Đơn vị thu mua đối chiếu thông số catalogue để đảm bảo mua đúng chủng loại, đúng tiêu chuẩn kỹ thuật yêu cầu.

• Giai đoạn nghiệm thu & Kiểm tra hàng hóa: Bộ phận tư vấn giám sát sử dụng catalogue để đối chiếu sản phẩm thực tế giao đến công trình có đúng cấu hình cam kết hay không.

• Giai đoạn vận hành & Bảo trì: Kỹ thuật viên nhà máy tra cứu danh mục phụ tùng thay thế (Spare parts list) khi van gặp sự cố rò rỉ hoặc cần thay gioăng làm kín.

Những Sai Lầm Thường Gặp Khi Đọc Catalog Van

Nhiều trường hợp thiệt hại kinh tế lớn xảy ra chỉ vì người quản lý vật tư đọc qua sơ loa tài liệu Catalog Van:

1. Chỉ nhìn kích thước DN mà bỏ qua cấp áp suất PN/Class: Mua van bướm DN100 PN10 lắp vào đường ống máy bơm tăng áp 14 bar, gây nứt vỡ thân van ngay khi chạy thử nghiệm.

2. Không kiểm tra vật liệu gioăng làm kín: Dùng van bi gioăng EPDM cho đường ống dẫn dầu mỏ hoặc hóa chất ăn mòn khiến gioăng bị trương nở và biến dạng hoàn toàn.

3. Bỏ qua tiêu chuẩn mặt bích: Đặt mua van mặt bích chuẩn DIN trong khi đường ống chờ tại công trình lại hàn sẵn bích chuẩn JIS.

4. Không tính đến dải nhiệt độ làm việc: Sử dụng van cổng thân gang thông thường cho hệ thống hơi nóng 180°C làm hư hỏng lớp đệm và gây xì hơi nguy hiểm.

5. Chọn van theo hình dáng thay vì mã Model: Nhìn hình ảnh minh họa trong catalogue thấy giống nhau nhưng đặt mua nhầm mã model dùng cho môi trường nước sạch thay vì hóa chất.

Cách Tra Catalog Van Đúng Cách

Để nâng cao độ chính xác và tiết kiệm thời gian, bạn nên áp dụng quy trình tra cứu Catalog Van chuẩn 7 bước dưới đây:

• Bước 1: Xác định chính xác loại van cần dùng (Van bi, van bướm, van cầu, van cổng hay van 1 chiều).

• Bước 2: Xác định kích thước đường ống danh nghĩa (DN) hoặc Inch.

• Bước 3: Lựa chọn cấp áp suất danh định (PN10, PN16, Class 150...) phù hợp với áp suất thiết kế.

• Bước 4: Lựa chọn vật liệu thân van và gioăng tương thích với tính chất lưu chất (nước, hóa chất, hơi nóng, khí nén).

• Bước 5: Xác định kiểu kết nối (Nối ren, nối bích JIS/DIN/ANSI, dán keo, kẹp wafer).

• Bước 6: Kiểm tra giới hạn nhiệt độ hoạt động và phương thức tác động (tay gạt, tay quay, đầu điều khiển).

• Bước 7: Tra cứu bảng mã sản phẩm (Model Code) và kiểm tra bản vẽ kích thước chiều dài, chiều cao để đảm bảo vừa vặn không gian lắp đặt.

Checklist Trước Khi Đặt Mua Van

• Van đúng chủng loại yêu cầu

• Đúng kích thước đường kính danh nghĩa (DN)

• Đúng cấp chịu áp suất (PN hoặc Class)

• Đúng vật liệu thân van, đĩa van và gioăng làm kín

• Đúng kiểu kết nối cơ khí (Ren, Bích, Wafer, Hàn)

• Đúng hệ tiêu chuẩn sản xuất (JIS, DIN, ANSI, BS)

• Đáp ứng dải nhiệt độ và môi chất vận hành

• Mã Model sản phẩm trùng khớp hoàn toàn với hồ sơ thiết kế

• Đã kiểm tra đối chiếu bản vẽ kích thước tổng thể

• Có tài liệu Catalog Van chính hãng đính kèm hồ sơ CO/CQ

Câu Hỏi Thường Gặp Về Catalog Van

Catalog Van dùng để làm gì?

Catalog Van dùng để tra cứu toàn bộ thông số kỹ thuật, kích thước hình học, vật liệu, dải chịu áp, tiêu chuẩn kết nối và mã model giúp lựa chọn chính xác loại van cho hệ thống.

Có thể tải Catalog Van PDF ở đâu?

Bạn có thể tải catalogue dạng PDF trực tiếp từ website chính thức của nhà sản xuất, hoặc yêu cầu các nhà phân phối vật tư tư vấn và cung cấp file tệp kỹ thuật gốc.

Catalog Van có thể hiện kích thước van không?

Có. Catalogue van tiêu chuẩn luôn chứa bản vẽ kỹ thuật chi tiết cùng bảng thông số chiều dài, chiều cao, đường kính bích và kích thước lỗ bulông.

Vì sao cần kiểm tra tiêu chuẩn trong catalogue van?

Vì mỗi tiêu chuẩn (JIS, DIN, ANSI, BS) có sự khác biệt rất lớn về khoảng cách tâm lỗ bulông và độ dày mặt bích. Nếu lệch tiêu chuẩn sẽ không thể lắp nối van vào đường ống.

Làm sao chọn van dựa trên catalogue?

Bạn cần đối chiếu tối thiểu 6 thông số: Loại van, kích thước DN, cấp áp suất PN/Class, vật liệu cấu tạo, kiểu kết nối và dải nhiệt độ làm việc.

Catalogue Van – Tài Liệu Quan Trọng Khi Lựa Chọn Thiết Bị Đường Ống

Tóm lại, catalogue van không đơn thuần là một tài liệu quảng cáo mà là cẩm nang kỹ thuật quan trọng giúp tối ưu hóa chi phí, bảo đảm tính chính xác và an toàn tuyệt đối cho toàn bộ hệ thống đường ống. Việc lựa chọn thiết bị không bao giờ nên chỉ dựa vào tên gọi cảm tính hay kích thước sơ bộ.

Mọi quyết định mua sắm đều cần được đối chiếu toàn diện giữa Mã Model + Kích thước DN + Áp suất PN/Class + Vật liệu + Kiểu kết nối + Tiêu chuẩn sản xuất đi kèm điều kiện vận hành thực tế.
