Van Nối: Cấu Tạo, Phân Loại Và Hướng Dẫn Chọn Lựa Theo Tiêu Chuẩn Kỹ Thuật

Trong bất kỳ hệ thống đường ống dẫn lưu chất nào — từ các đường ống cấp thoát nước dân dụng đơn giản cho đến các mạng lưới đường ống công nghiệp phức tạp — việc điều khiển, ngắt mở hay điều hướng dòng chảy là yêu cầu bắt buộc. Để làm được điều đó, hệ thống cần đến sự hiện diện của van đường ống.

Tuy nhiên, do sự đa dạng về kiểu dáng và chuẩn kết nối, không ít kỹ sư và người mua hàng vẫn gặp khó khăn trong việc phân biệt, lựa chọn sản phẩm phù hợp. Chọn sai chủng loại van không chỉ gây ra rò rỉ, tổn thất áp suất mà còn tiềm ẩn nguy cơ gián đoạn toàn bộ dây chuyền vận hành.

Van Nối Là Gì?

Van đường ống là cách gọi chung dùng để chỉ các dòng van công nghiệp hoặc thiết bị điều tiết có chức năng liên kết trực tiếp với đường ống thông qua các phương thức kết nối cơ khí (như ren, mặt bích, hàn, clamp), đồng thời thực hiện nhiệm vụ đóng mở, kiểm soát lưu lượng hoặc điều hướng dòng lưu chất.

Cần lưu ý rằng, “van đường ống” không phải là tên gọi kỹ thuật của một sản phẩm đơn lẻ. Trong thực tế mua bán và thi công, cụm từ này dùng để mô tả tính chất kết nối của van vào hệ thống.

• Khái niệm van: Là thiết bị cơ khí có bộ phận đóng/mở (đĩa, bi, lá lật) để can thiệp vào dòng chảy.

• Yếu tố "nối": Thể hiện phương thức liên kết giữa thân van và đường ống (nối ren, nối bích, nối hàn...).

• Phân biệt với phụ kiện nối ống: Phụ kiện nối ống (như măng sông, tê, cút, bầu giảm) chỉ thuần túy làm nhiệm vụ liên kết hoặc đổi hướng ống mà không có cơ cấu đóng/mở dòng chảy. Trong khi đó, van đường ống đảm nhận cả hai vai trò: vừa kết nối, vừa điều tiết.

Do mang tính định danh rộng, người mua bắt buộc phải xác định chính xác dạng van (van bi, van bướm, van cầu...) kết hợp với kiểu kết nối trước khi tra cứu catalogue hay đặt hàng.

Nguyên Lý Hoạt Động Của van đường ống

Dù có thiết kế kết nối đa dạng, nguyên lý vận hành cốt lõi của van đường ống đều dựa trên sự can thiệp cơ học vào tiết diện lưu thông:

1. Dòng lưu chất đi vào: Nước, khí, hơi hoặc dầu di chuyển qua đoạn đường ống dẫn và tiếp cận cửa vào của van.

2. Tác động đóng/mở: Thông qua bộ phận truyền động (tay gạt, tay quay, bộ điều khiển khí nén/điện), trục van truyền lực đến bộ phận đóng mở (đĩa van, bi van, màng van).

3. Điều tiết dòng chảy:

   • Cho phép chảy qua: Bộ phận đóng mở chuyển sang trạng thái song song hoặc rút hoàn toàn khỏi lòng van.

   • Hạn chế/Ngăn chặn: Bộ phận đóng mở chắn một phần hoặc toàn bộ lòng van, bịt kín nhờ gioăng làm kín.

4. Lưu thông qua điểm nối: Dòng lưu chất tiếp tục đi qua đầu kết nối phía xả để vào đoạn ống tiếp theo.

Nguyên lý cụ thể sẽ biến thiên tùy thuộc vào cơ cấu bên trong: van bi sử dụng viên bi đục lỗ xoay $90^\circ$, van bướm quay đĩa van quanh trục, còn van một chiều hoạt động hoàn toàn tự động dựa trên áp lực dòng chảy.

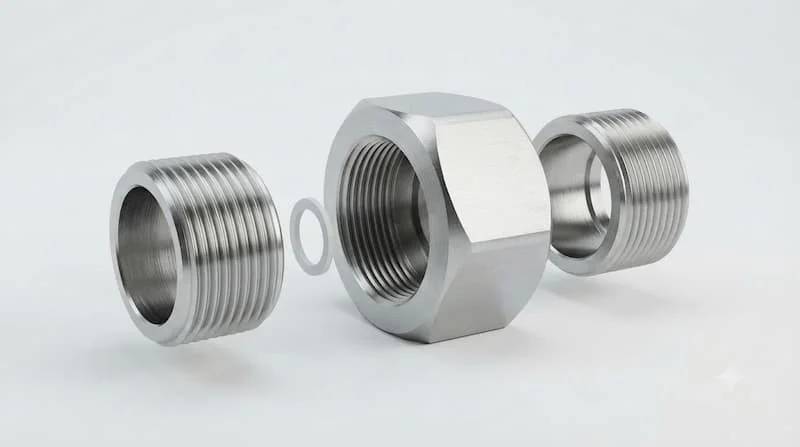

Cấu Tạo Của van đường ống

Một sản phẩm van công nghiệp thuộc nhóm van đường ống cơ bản thường được cấu thành từ 7 bộ phận chính:

• Thân van (Body): Phần đúc nguyên khối chịu lực chính, bảo vệ các chi tiết bên trong và tạo không gian cho lưu chất đi qua.

• Đầu kết nối (Ends Connection): Phần tiếp xúc trực tiếp với đường ống, được gia công dưới dạng ren, mặt bích, đầu hàn hoặc khớp nối nhanh.

• Bộ phận đóng mở (Closure Member): Chi tiết trực tiếp chặn hoặc mở dòng chảy (quả bi, đĩa bướm, lá lật, con trượt).

• Trục van (Stem): Ti thể truyền chuyển động từ thiết bị điều khiển bên ngoài xuống bộ phận đóng mở bên trong.

• Gioăng làm kín (Seals/Gaskets): Làm từ PTFE, EPDM, NBR hoặc Graphit, ngăn lưu chất rò rỉ ra môi trường hoặc rò rỉ qua ty van.

• Bộ truyền động (Actuator/Handle): Tay gạt, tay quay xô-máy hoặc đầu điều khiển điện/khí nén tự động.

Lưu ý: Cấu tạo thực tế sẽ thay đổi tùy thuộc vào model. Ví dụ: Van một chiều nối ren sẽ không có trục van và tay gạt, trong khi van bi nối bích sẽ có thêm cấu trúc bu-lông ép gioăng.

Các Loại van đường ống Phổ Biến

Phân loại theo phương thức kết nối là cách chia phổ biến và thực tế nhất hiện nay:

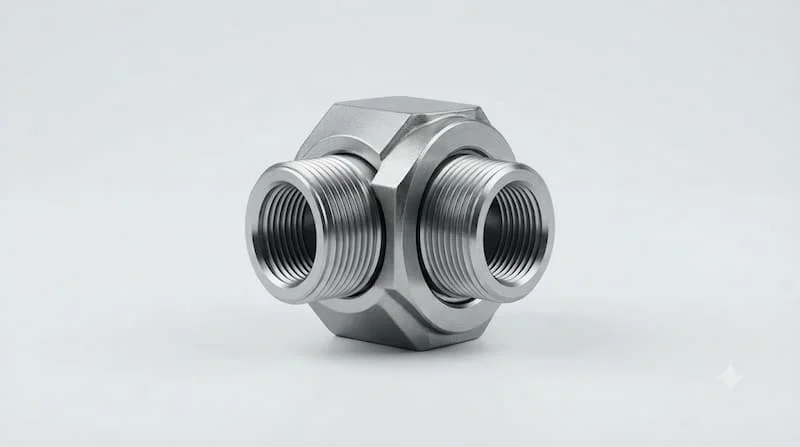

1. van đường ống Ren

Sử dụng các bước ren (tiêu chuẩn NPT, BSPT hoặc BSPP) được tiện trực tiếp ở hai đầu thân van.

• Đặc điểm: Thiết kế nhỏ gọn, lắp đặt nhanh bằng cờ-lê và cao su suổng.

• Kích thước: Phổ biến từ DN8 đến DN50 (đường ống nhỏ và trung bình).

• Ứng dụng: Hệ thống nước dân dụng, khí nén nhẹ, các đường nhánh kỹ thuật.

2. van đường ống Mặt Bích

Thân van đúc liền hai vành bích có đục lỗ bu-lông theo tiêu chuẩn (JIS, ANSI, DIN, BS).

• Đặc điểm: Chịu lực cơ học tốt, kín khít cao, dễ dàng tháo lắp bảo trì bằng cách tháo bu-lông.

• Kích thước: Phổ biến từ DN50 trở lên (đến DN600+).

• Ứng dụng: Trục cấp nước chính, hệ thống PCCC, nhà máy hóa chất, đường ống công nghiệp.

3. van đường ống Nhanh (Clamp / Quick-Connect)

Sử dụng cùm kẹp clamp hoặc đầu khớp nối nhanh để liên kết hai đầu ống.

• Đặc điểm: Thao tác tháo lắp cực kỳ tốc độ, bề mặt lòng van thường được đánh bóng vi sinh.

• Ứng dụng: Ngành sản xuất thực phẩm, dược phẩm, đồ uống, hóa chất tinh khiết.

4. van đường ống Hàn (Welded)

Đầu van được gia công vát mép để hàn trực tiếp vào đường ống kim loại (Hàn cắm Socket Weld hoặc Hàn đầu Butt Weld).

• Đặc điểm: Triệt tiêu hoàn toàn rủi ro rò rỉ, chịu được áp suất và nhiệt độ cực cao.

• Hạn chế: Phải cắt ống khi muốn tháo lắp bảo trì.

Phân Loại van đường ống Theo Vật Liệu Chế Tạo

Vật liệu quyết định độ bền và khả năng tương thích của van với môi trường lưu chất:

• van đường ống đồng: Chống ăn mòn tốt trong môi trường nước sạch, hơi nước nhiệt độ thấp. Thường chế tạo ở dạng nối ren dùng cho dân dụng.

• van đường ống inox (SUS304, SUS316): Chịu hóa chất, chịu nhiệt độ cao, chống oxy hóa vượt trội. Thường xuất hiện trong nhà máy thực phẩm, hóa chất.

• van đường ống gang (Gang cầu, gang xám): Dùng cho các kích thước lớn nhờ chi phí tối ưu, hấp thụ rung động tốt. Phổ biến trong mạng lưới cấp thoát nước đô thị.

• van đường ống thép (WCB, A105): Khả năng chịu áp suất lớn ($PN16 - PN100$) và nhiệt độ cao, thích hợp cho hệ thống lò hơi, dầu truyền nhiệt, nhiệt điện.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn van đường ống

Không nên mặc định một thông số cố định cho "van đường ống". Mọi thiết bị cần được tra cứu chính xác dựa theo bảng thông số kỹ thuật chuẩn dưới đây:

So Sánh van đường ống Ren Và van đường ống Mặt Bích

Hai phương thức nối phổ biến nhất hiện nay có những điểm khác biệt rõ rệt:

Kết luận chuyên gia: Không có kiểu kết nối nào tốt hơn hoàn toàn. Hãy chọn nối ren khi cần sự gọn nhẹ cho ống nhỏ và chọn nối bích khi hệ thống yêu cầu độ kết nối vững chắc, chịu áp lớn hoặc cần tháo lắp thường xuyên.

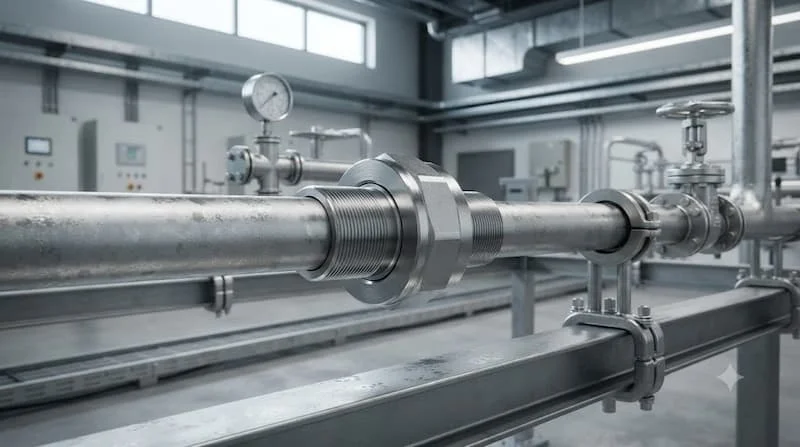

Ứng Dụng Thực Tế

van đường ống Được Sử Dụng Ở Đâu?

Sự đa dạng về chất liệu và chuẩn kết nối giúp thiết bị đường ống này có mặt trong hầu hết các ngành kinh tế:

• Mạng lưới cấp thoát nước: Dùng van cổng nối bích hoặc van bi nối ren để đóng ngắt nước sinh hoạt, nước thải.

• Hệ thống PCCC: Van báo động, van cổng tín hiệu điện nối bích trên các trục ống chữa cháy chính.

• Hệ thống HVAC & Chiller: Van cân bằng, van bướm nối bích điều tiết nước lạnh làm mát tòa nhà.

• Lò hơi & Đường ống hơi nóng: Van cầu nối hàn hoặc nối bích bằng thép/inox chịu nhiệt độ cao.

• Nhà máy chế biến: Van bi inox vi sinh nối clamp trong dây chuyền bia, sữa, dược phẩm.

Khi Nào Nên Sử Dụng van đường ống?

Bạn bắt buộc phải tính toán sử dụng các dòng van này khi:

• Cần kiểm soát dòng chảy (đóng hoàn toàn, mở hoàn toàn hoặc điều tiết lưu lượng).

• Hệ thống có kế hoạch bảo trì định kỳ, cần tháo rời đoạn ống hoặc thiết bị mà không phải cắt phá cấu trúc.

• Cần kết nối hai đoạn ống làm từ hai chất liệu khác nhau thông qua vành bích trung gian.

• Chuyển đổi linh hoạt giữa các tiêu chuẩn kỹ thuật trên cùng một tuyến ống.

Những Sai Lầm Thường Gặp Khi Chọn van đường ống

Chọn sai van đường ống có thể khiến toàn bộ hệ thống phải dừng hoạt động. Dưới đây là 5 sai lầm phổ biến nhất:

• Sai lầm 1: Chỉ quan tâm đến kích thước DN: Chọn đúng DN50 nhưng mua nhầm bích tiêu chuẩn JIS 10K để lắp vào vành bích ANSI 150 có sẵn trên ống (sai tâm lỗ bu-lông, không thể xỏ ốc).

• Sai lầm 2: Bỏ qua tính chất môi trường: Dùng van đồng nối ren cho môi trường hóa chất có tính axit nhẹ, khiến thân van bị ăn mòn thủng chỉ sau vài tuần.

• Sai lầm 3: Chọn sai mức áp suất: Lắp van chịu áp PN10 vào đường ống xả bơm PCCC có áp lực lên tới 16 bar, gây vỡ thân van hoặc xì gioăng.

• Sai lầm 4: Chọn sai kiểu kết nối cho ống lớn: Cố tình dùng van đường ống ren cỡ DN60 trở lên ở các vị trí chịu rung lắc, khiến chân ren bị rơ và rò rỉ lưu chất.

• Sai lầm 5: Ham rẻ mua van không rõ nguồn gốc: Sử dụng van đúc mỏng, gioăng cao su tái chế dễ bị mủn, gây thất thoát lưu chất và tốn chi phí sửa chữa gấp nhiều lần.

Hướng Dẫn & Checklist Lựa Chọn

Cách Chọn van đường ống Phù Hợp Trong 6 Bước

• Bước 1: Xác định môi trường lưu chất: Liệt kê chính xác chất lỏng/khí chảy qua van (Nước sạch, nước thải, hơi nóng, hóa chất, hay khí nén).

• Bước 2: Xác định kích thước đường ống: Đo đường kính danh nghĩa (DN) hoặc đường kính ngoài của ống hiện hữu.

• Bước 3: Lựa chọn kiểu kết nối phù hợp: Ống $< DN50$ ưu tiên nối ren; ống $> DN50$ ưu tiên nối mặt bích; ống vi sinh chọn nối clamp; hệ thống siêu áp chọn nối hàn.

• Bước 4: Chọn vật liệu van: Chọn Đồng (nước sạch), Gang (nước thải/PCCC), Inox (hóa chất/thực phẩm), Thép (hơi nóng/áp cao).

• Bước 5: Xác định thông số áp suất & nhiệt độ: Đảm bảo áp suất và nhiệt độ tối đa của hệ thống nằm trong dải làm việc của van (có hệ số an toàn 15 - 20%).

• Bước 6: Kiểm tra catalogue nhà sản xuất: Bốc tách chính xác mã sản phẩm (Model) và đối chiếu thông số trước khi chốt đơn hàng.

Checklist Kiểm Tra Trước Khi Mua van đường ống

Hãy sử dụng danh sách kiểm tra này để đảm bảo không bỏ sót bất kỳ tiêu chí kỹ thuật nào:

• 1. Đã xác định đúng chủng loại van (Van bi, van bướm, van một chiều, van cầu...)?

• 2. Đường kính danh nghĩa (DN) đã trùng khớp với đường ống?

• 3. Kiểu kết nối (Ren/Bích/Hàn/Clamp) đã đúng tiêu chuẩn của hệ thống?

• 4. Tiêu chuẩn mặt bích (JIS, ANSI, DIN) đã đúng tâm lỗ bu-lông?

• 5. Vật liệu thân van và gioăng làm kín có kháng được lưu chất không?

• 6. Áp suất làm việc (PN/Class) của van cao hơn áp suất tối đa của bơm?

• 7. Dải nhiệt độ làm việc của van có đáp ứng được lưu chất?

• 8. Có đủ khoảng không không gian để thi công và thao tác tay gạt/tay quay không?

• 9. Sản phẩm có đầy đủ giấy tờ CO/CQ và chứng nhận chất lượng không?

• 10. Đã xác nhận chính sách bảo hành và hỗ trợ kỹ thuật từ nhà cung cấp?

Câu Hỏi Thường Gặp Về van đường ống (FAQ)

1. Van nối là gì?

Van nối là thuật ngữ chung chỉ các loại van công nghiệp có chức năng liên kết với đường ống bằng các phương thức cơ khí (ren, bích, hàn, clamp) để thực hiện nhiệm vụ điều tiết hoặc đóng mở dòng lưu chất.

2. Van nối ren và van nối bích khác nhau thế nào?

Van nối ren liên kết bằng bước ren xoáy trực tiếp, thường dùng cho kích thước nhỏ ($\le DN50$) và áp suất trung bình. Van nối bích dùng এবং vành bích siết bu-lông, thích hợp cho kích thước lớn ($\ge DN50$), chịu áp lực cao và dễ tháo lắp hơn.

3. Có thể dùng van nối đồng cho hệ thống hơi nóng được không?

Có thể, nhưng chỉ dùng được cho hơi nóng áp suất thấp và nhiệt độ giới hạn (thường dưới $120^\circ\text{C}$). Với hệ thống hơi nóng áp suất cao trong công nghiệp, bạn bắt buộc phải dùng van cầu nối bích hoặc nối hàn bằng thép/inox.

4. Tại sao van nối cùng kích thước DN lại có giá chênh lệch lớn?

Giá thành phụ thuộc vào vật liệu chế tạo (inox đắt hơn gang/đồng), kiểu kết nối, thương hiệu sản xuất, tiêu chuẩn áp suất chịu đựng và công nghệ gia công độ kín của van.

5. Van nối có cần bảo dưỡng định kỳ không?

Rất cần thiết. Bạn nên kiểm tra độ kín của gioăng, độ rơ của trục van và tra mỡ bảo vệ định kỳ từ 6 đến 12 tháng/lần để tránh tình trạng van bị kẹt cứng hoặc rò rỉ.

Lựa Chọn Van Nối Chuẩn Kỹ Thuật Cho Công Trình

Một hệ thống chỉ vận hành an toàn và bền bỉ khi từng điểm van nối được chọn đúng chủng loại, đúng vật liệu và đúng thông số áp lực. Việc đầu tư đúng ngay từ khâu thiết kế sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí vận hành, bảo trì và tránh nguy cơ gián đoạn sản xuất.
