Check Valve Disc Là Gì? Cấu Tạo, Phân Loại Và Checklist Lựa Chọn Chuẩn Kỹ Thuật

Trong bất kỳ hệ thống đường ống công nghiệp nào, hiện tượng dội ngược áp suất hay dòng chảy ngược (backflow) luôn là "kẻ thù ẩn nấp" gây hư hỏng cánh bơm, vỡ đường ống và làm gián đoạn toàn bộ dây chuyền sản xuất. Để ngăn chặn rủi ro này, van một chiều (check valve / non return valve - NRV) là thiết bị bắt buộc phải có. Tuy nhiên, linh hồn quyết định khả năng làm kín, tốc độ phản ứng và độ bền của van lại nằm ở một chi tiết cốt lõi: check valve disc (đĩa van một chiều).

Sở dĩ việc hiểu rõ về bộ phận này quan trọng là vì chỉ một sự lựa chọn sai lầm về dạng đĩa van hay vật liệu chế tạo cũng có thể dẫn đến hiện tượng búa nước (water hammer), xé rách đĩa van hoặc sụt giảm áp suất nghiêm trọng trên hệ thống. Bài viết này sẽ phân tích chi tiết toàn bộ khía cạnh kỹ thuật của đĩa van một chiều, từ nguyên lý, chủng loại cho đến cách lựa chọn tối ưu nhất cho công trình của bạn.

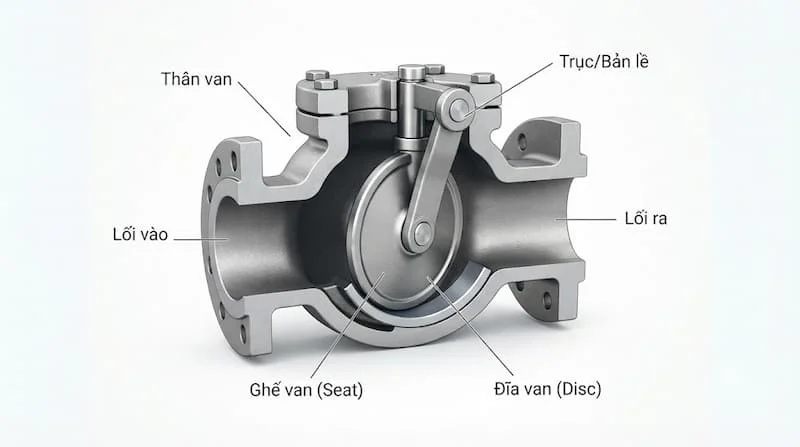

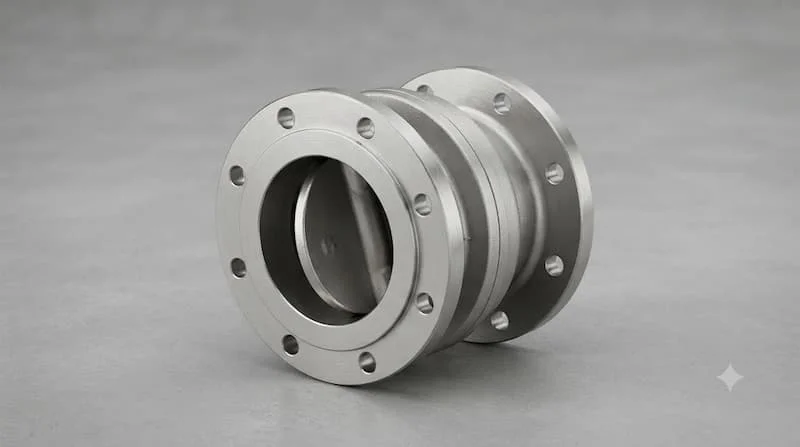

Check Valve Disc Là Gì?

Check valve disc là bộ phận chuyển động bên trong van một chiều, có nhiệm vụ mở cho môi chất đi theo chiều thiết kế và đóng để hạn chế hoặc ngăn dòng chảy ngược.

Về mặt cấu trúc, van một chiều (check valve) đóng vai trò là van tự động chống chảy ngược, và đĩa van một chiều chính là rào cản cơ học trực tiếp chịu lực tác động của dòng chất lưu. Khi áp suất đầu vào thắng được lực cản (áp suất mở - cracking pressure), đĩa van sẽ dịch chuyển khỏi vị trí tĩnh để mở đường cho lưu chất đi qua. Ngược lại, khi áp suất dòng chảy tụt giảm hoặc xuất hiện xu hướng đảo chiều, đĩa van sẽ lập tức áp sát vào vị trí ghế van (valve seat) để phong tỏa hoàn toàn đường ống.

Tùy thuộc vào thiết kế kỹ thuật và yêu cầu vận hành của từng hệ thống, bộ phận đĩa van này có thể hoạt động theo nhiều cơ chế linh hoạt khác nhau:

• Xoay quanh một trục/bản lề cố định.

• Nâng lên và hạ xuống theo phương vuông góc với đường ống.

• Trượt dọc theo trục trung tâm của dòng chảy.

• Tách đôi thành hai nửa bán nguyệt tự gập lại.

• Được hỗ trợ lực đóng chủ động bằng lò xo (spring-assisted).

Hiện nay trên thị trường, các dòng van một chiều phổ biến như swing check valve, piston/lift check valve, dual-plate wafer check valve hay axial/disco check valve đều sở hữu cấu trúc đĩa van một chiều riêng biệt nhằm tối ưu hóa cho từng dải lưu lượng và áp suất cụ thể.

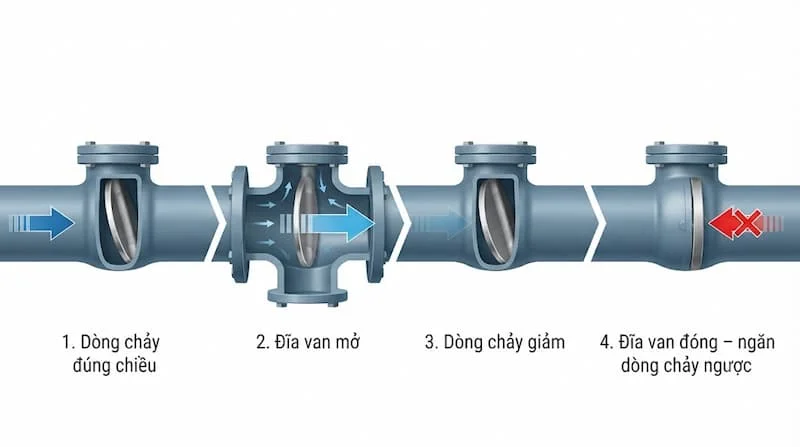

Nguyên Lý Hoạt Động Của đĩa van một chiều

Khác với các dòng van chặn hay van điều khiển cần tác động lực từ tay quay, tay gạt hay bộ truyền động điện/khí nén, đĩa van một chiều vận hành hoàn toàn tự động dựa trên sự chênh lệch áp suất của chính chất lưu trong đường ống. Quá trình này diễn ra qua 3 trạng thái chính:

1. Khi chưa có dòng chảy

Ở trạng thái nghỉ, dưới tác động của trọng lượng bản thân, vị trí lắp đặt nghiêng hoặc lực nén tĩnh từ lò xo đi kèm, đĩa van sẽ nằm ở vị trí đóng hoặc tì sát vào vị trí ghế van (valve seat). Lúc này, van hoàn toàn ở trạng thái đóng kín ban đầu.

2. Khi dòng chảy đi đúng chiều

Khi máy bơm khởi động hoặc van cấp mở, chất lưu di chuyển theo chiều thiết kế và tạo ra áp suất tác động trực tiếp lên bề mặt đĩa van. Khi áp suất này vượt qua áp suất mở (cracking pressure) lẫn lực cản của lò xo/trọng lực đĩa, đĩa van một chiều sẽ bị đẩy khỏi vị trí ghế van. Dòng môi chất dễ dàng lưu thông qua thân van (valve body) để tiếp tục hành trình.

3. Khi dòng chảy giảm hoặc đảo chiều

Khi lưu lượng giảm dần về 0 hoặc xuất hiện áp suất ngược từ phía sau, lực đẩy dòng chảy không còn đủ để giữ đĩa van ở vị trí mở. Đĩa van sẽ ngay lập tức quay trở lại vị trí đóng nhờ sự kết hợp của các yếu tố:

• Trọng lực bản thân của đĩa.

• Lực ép ngược của chính dòng môi chất đảo chiều.

• Lực nén phản hồi từ lò xo tích hợp (check valve spring).

Nhấn mạnh kỹ thuật: Tốc độ đóng của đĩa van là thông số sinh tử. Nếu đĩa đóng quá chậm, dòng chảy ngược sẽ kịp hình thành vận tốc lớn trước khi van đóng sập, gây ra hiện tượng búa nước (water hammer) làm rung giật, nứt vỡ đường ống và hỏng bơm. Ngược lại, nếu đĩa van đóng quá đột ngột dưới tác động lực lò xo quá cứng, nó lại tạo ra các xung áp cục bộ và va đập cơ học gây mài mòn nhanh vị trí làm kín. [chèn link: danh-muc-van-mot-chieu]

Các Loại đĩa van một chiều Phổ Biến

Đặc tính vận hành của van một chiều phụ thuộc tới 90% vào kiểu dáng thiết kế của đĩa van. Dưới đây là 5 dòng đĩa van một chiều design phổ biến nhất trong công nghiệp:

1. Swing Disc (Đĩa Van Dạng Cánh Lật)

Đây là thiết kế kinh điển và phổ biến bậc nhất. Đĩa van là một tấm kim loại hình tròn được gắn với một bản lề hoặc trục xoay đặt ở phía trên thân van. Khi có dòng chảy, đĩa van xoay gập lên trên theo một góc arc để mở đường ống. Khi dòng chảy dừng, đĩa tự động swings trở lại dựa vào trọng lực và áp suất ngược.

• Ưu điểm: Đường dòng rất thông thoáng, lòng van rộng nên tổn thất áp suất (pressure drop) cực thấp.

• Hạn chế: Tốc độ đóng tương đối chậm, không thích hợp cho các đường ống đứng dòng chảy đi xuống hoặc hệ thống có nguy cơ búa nước cao.

2. Lift / Piston Disc (Đĩa Van Dạng Nâng)

Đĩa van trượt lên xuống theo phương thẳng đứng hoặc chuyển động dọc trục bên trong lòng van (tương tự piston). Khi áp suất bên dưới đủ lớn, đĩa van sẽ bị đẩy nâng lên khỏi ghế van.

• Ưu điểm: Mức độ làm kín cực kỳ đáng tin cậy, phản ứng đóng nhanh, phù hợp cho hệ thống có áp suất cao, hơi nóng hoặc khí nén.

• Hạn chế: Độ cản dòng cao hơn swing disc, dễ bị kẹt nếu môi chất chứa nhiều cặn bẩn cơ học.

3. Single Disc Wafer / Disco Check Valve (Đĩa Van Đơn Dạng Kẹp)

Đĩa van là một tấm kim loại mỏng chuyển động tịnh tiến song song với hướng dòng chảy và luôn có một lò xo (check valve spring) tì ở phía sau. Do được thiết kế dạng wafer siêu mỏng kẹp giữa hai mặt bích, hành trình di chuyển của đĩa van cực kỳ ngắn.

• Ưu điểm: Kích thước siêu nhỏ gọn, phản ứng đóng gần như tức thì khi dòng chảy dừng, giảm thiểu tối đa rủi ro water hammer.

4. Dual Plate Disc (Đĩa Van Hai Mảnh / Đĩa Đôi)

Thay vì dùng một đĩa tròn nguyên khối, thiết kế dual plate disc chia đĩa van thành hai nửa hình bán nguyệt quay quanh một trục trung tâm ở giữa, hỗ trợ bởi lò xo xoắn.

• Ưu điểm: Lực cản dòng chảy nhỏ hơn single disc, phân bổ lực đều, thời gian đóng cực nhanh. Đây là lựa chọn hàng đầu cho các đường ống kích thước trung bình và lớn (từ DN50 trở lên) trong các hệ thống HVAC, xử lý nước và công nghiệp nặng.

5. Tilting Disc (Đĩa Van Nghiêng Lệch Tâm)

Đĩa van được thiết kế xoay quanh một trục đặt lệch tâm so với đường trung tuyến của đĩa. Thiết kế này giúp giảm mô-men quay cần thiết để mở van và cho phép đĩa đóng lại một cách êm ái trước khi dòng chảy kịp đảo chiều hoàn toàn, triệt tiêu đáng kể nguy cơ xung áp.

Vật Liệu đĩa van một chiều – Nên Chọn Loại Nào?

Bên cạnh kiểu dáng đĩa, vật liệu chế tạo đĩa van một chiều material đóng vai trò quyết định khả năng chống ăn mòn và tuổi thọ vận hành. Không có loại vật liệu nào "tốt nhất cho mọi ứng dụng", mà chỉ có vật liệu "phù hợp nhất với môi chất":

Lời khuyên kỹ thuật: Khi chọn mua các dòng đĩa van như disc check valve inox, đừng chỉ nhìn vào tên gọi chung. Bạn cần kiểm tra kỹ mác thép của cả đĩa van (disc), trục (stem) và lò xo (spring) là Inox 304 hay Inox 316, vì nhiệt độ và nồng độ hóa chất thực tế sẽ phá hủy vật liệu rất nhanh nếu chọn sai thông số.

Đĩa van một chiều Ảnh Hưởng Thế Nào Đến Tổn Thất Áp Suất?

Trong kỹ thuật thủy lực, mỗi thiết bị lắp trên đường ống đều tạo ra một độ sụt áp (pressure drop) nhất định. Kiểu dáng thiết kế của đĩa van một chiều ảnh hưởng trực tiếp đến hệ số cản dòng ($K$-factor):

• Swing Disc: Khi mở hoàn toàn, đĩa van gần như gập gọn vào khoảng không phía trên của thân van, nằm ngoài đường đi chính của dòng lưu chất. Do đó, swing check valve có tổn thất áp suất thấp nhất, rất phù hợp cho các hệ thống cần tối ưu lưu lượng.

• Lift / Axial / Disco Disc: Vì đĩa van và hệ thống trục/lò xo nằm định vị ngay giữa tâm đường ống, dòng chảy bắt buộc phải lượn qua khe hở xung quanh đĩa. Điều này tạo ra trở lực lớn hơn đáng kể, làm sụt giảm áp suất đầu ra.

• Dual Plate Disc: Nằm ở mức trung bình. Mặc dù hai bản đĩa vẫn nằm trong lòng dòng chảy nhưng nhờ cấu trúc cánh bướm siêu mỏng, khả năng thoát nước vẫn tốt hơn dòng lift check.

Sự đổi chác trong thiết kế: Các dòng van trang bị spring assisted check valve với hành trình đĩa ngắn giúp triệt tiêu búa nước tốt hơn, nhưng doanh nghiệp sẽ phải đánh đổi bằng việc công suất bơm bị tiêu hao nhiều hơn một chút do hiện tượng sụt áp qua van.

So Sánh Swing Disc, Single Disc Và Dual Plate Disc

Để giúp bạn hình dung rõ ràng hơn trước khi đưa ra quyết định mua sắm, dưới đây là bảng so sánh trực quan giữa 3 dạng đĩa van phổ biến nhất:

đĩa van một chiều Được Sử Dụng Ở Đâu?

Nhờ khả năng ngăn chặn dòng chảy ngược hiệu quả, thiết bị tích hợp đĩa van một chiều xuất hiện ở hầu hết các mắt xích đường ống quan trọng:

• Hệ thống cấp thoát nước & Trạm bơm: Lắp đặt ngay tại đầu xả của máy bơm nước. Khi bơm dừng đột ngột, check valve disc lập tức đóng lại để ngăn hàng chục khối nước dội ngược về làm quay ngược cánh bơm gây cháy động cơ.

• Hệ thống HVAC & Chiller: Bảo vệ các đường ống tuần hoàn nước nóng/nước lạnh, ngăn chặn hiện tượng chảy dòng chéo (cross-flow) giữa các nhánh đường ống khi một số cụm bơm dừng hoạt động.

• Hệ thống PCCC (PCCC): Đảm bảo áp lực nước trong đường ống chữa cháy luôn được duy trì ở mức cao và không bị thất thoát ngược về bể chứa.

• Đường ống công nghiệp & Hơi nóng (Steam): Dùng các dạng wafer check valve đĩa inox trong nhà máy hóa chất, thực phẩm, lọc dầu để kiểm soát hướng di chuyển của khí nén, hơi nước nóng và hóa chất ăn mòn.

Những Sai Lầm Thường Gặp Khi Chọn Check Valve Disc

Trong thực tế thi công và vận hành, các kỹ sư thường mắc phải 6 sai lầm đắt giá dưới đây:

1. Chỉ chọn van theo đường kính ống (DN): Chọn van kích thước DN100 chỉ vì ống đường kính DN100 mà không tính toán lưu lượng. Nếu lưu lượng quá nhỏ, lực dòng chảy không đủ đẩy đĩa van mở hết cỡ, dẫn đến đĩa bị dập dờn (fluttering), gây ồn và chóng gãy trục.

2. Bỏ qua hướng dòng chảy khi lắp đặt: Khác với van cổng hay van bi, van một chiều có hướng định sẵn. Lắp ngược chiều đồng nghĩa với việc đóng kín hoàn toàn đường ống.

3. Không tính toán vận tốc dòng chảy tối thiểu: Mọi check valve disc đều cần một vận tốc dòng nhất định để giữ đĩa ở trạng thái mở hoàn toàn ổn định.

4. Xem nhẹ rủi ro búa nước (Water Hammer): Sử dụng swing check valve cho các đường ống đứng áp lực cao dẫn đến hiện tượng dội áp làm vỡ van và nứt ống.

5. Chọn vật liệu đĩa van theo giá rẻ: Dùng đĩa van gang dẻo cho môi trường nước thải chứa axit nhẹ để tiết kiệm chi phí sẽ khiến đĩa van bị ăn mòn rỗ bề mặt chỉ sau vài tháng, mất hoàn toàn khả năng làm kín (backflow prevention).

6. Nhầm lẫn giữa Butterfly Valve và Dual Plate Check Valve: Hai loại van này đều có thiết kế mỏng kiểu wafer nhưng van bướm là van đóng mở chủ động, còn van một chiều cánh bướm (dual plate) vận hành hoàn toàn tự động bằng lò xo.

Checklist Chọn Check Valve Disc Đúng Kỹ Thuật

Trước khi quyết định chốt đơn hàng hoặc duyệt bản vẽ thiết kế, bạn hãy rà soát kỹ 8 thông số kỹ thuật cốt lõi dưới đây:

• 1. Kích thước danh nghĩa (DN/Size): Khớp với kích thước đường ống hoặc tính toán theo lưu lượng thực tế.

• 2. Kiểu đĩa van (Disc Type): Chọn Swing, Lift, Single Disc, Dual Plate hay Tilting dựa trên rủi ro búa nước và không gian lắp đặt.

• 3. Vật liệu chế tạo đĩa (Disc Material): Inox 304, Inox 316, Gang dẻo, Thép carbon hay Bọc cao su EPDM/Viton.

• 4. Vật liệu ghế van (Seat Material): Seat kim loại (Metal seat) cho nhiệt độ cao hay Seat mềm (Soft seat - PTFE/NBR) cho độ kín tuyệt đối.

• 5. Áp suất làm việc (Pressure Rating): PN10, PN16, PN25, Class 150, Class 300... phù hợp với áp suất thiết kế của hệ thống.

• 6. Nhiệt độ làm việc: Đảm bảo không vượt quá giới hạn chịu nhiệt của cả đĩa van lẫn lớp gioăng làm kín.

• 7. Kiểu kết nối (End Connections): Dạng kẹp Wafer, Lắp bích (Flanged), Ren (Threaded) hay Hàn (Butt-weld).

• 8. Hướng lắp đặt (Installation Orientation): Lắp ống ngang hay ống đứng (dòng chảy đi lên).

Cách Kiểm Tra Và Bảo Dưỡng Check Valve Disc

Để đĩa van luôn vận hành trơn tru và ngăn chặn kịp thời các sự cố tiềm ẩn, bạn nên áp dụng quy trình kiểm tra định kỳ:

Quy trình bảo dưỡng đĩa van

• Kiểm tra độ kín: Quan sát áp suất ngược khi van đóng để xem có hiện tượng rò rỉ lưu chất hay không.

• Kiểm tra cơ học: Tháo van định kỳ để kiểm tra bề mặt đĩa van xem có bị trầy xước, rỗ bề mặt hoặc bám cặn bẩn cơ học không.

• Kiểm tra lò xo & bản lề: Đối với dòng van có lò xo, kiểm tra xem lò xo có bị mỏi, gãy hoặc giảm độ đàn hồi không. Với swing disc, kiểm tra độ rơ của trục bản lề.

• Vệ sinh lòng van: Tẩy sạch cáu cặn bám trên bề mặt ghế van (valve seat) để đảm bảo diện tích tiếp xúc luôn phẳng mịn.

Dấu hiệu cảnh báo đĩa van đang gặp sự cố

• Van đóng không kín, xuất hiện dòng chảy ngược rõ rệt.

• Phát ra tiếng va đập "cạch cạch" lớn mỗi khi máy bơm dừng vận hành.

• Đường ống bị rung giật mạnh khi dòng chảy biến thiên.

• Sụt giảm lưu lượng hoặc chênh lệch áp suất (pressure drop) qua van tăng cao bất thường do đĩa van bị kẹt không mở hết hành trình.

CÂU HỎI THƯỜNG GẶP (FAQ)

1. Check valve disc là gì?

Là bộ phận đóng/mở di động nằm bên trong van một chiều. Chi tiết này tự động chuyển động để mở đường cho chất lưu đi đúng chiều và áp sát vào ghế van để ngăn chặn dòng chảy ngược.

2. Swing disc và Dual plate disc khác nhau như thế nào?

Swing disc sử dụng một đĩa van đơn quay quanh bản lề phía trên, cấu tạo đơn giản, tổn thất áp thấp nhưng tốn không gian. Dual plate disc gồm hai mảnh đĩa bán nguyệt tích hợp lò xo ở giữa, thiết kế mỏng dạng wafer, phản ứng đóng nhanh và chống búa nước tốt hơn nhiều.

3. Check valve disc có bắt buộc phải có lò xo không?

Không bắt buộc. Các dòng swing check valve hoặc gravity tilting check valve hoạt động dựa vào trọng lực của đĩa và áp suất dội ngược của dòng chảy. Tuy nhiên, các dòng van đĩa kẹp mỏng (wafer/disco) cần có lò xo để đảm bảo đĩa van đóng lại tức thì trước khi dòng chảy kịp đảo chiều.

4. Chọn vật liệu đĩa van loại nào là tốt nhất?

Không có vật liệu tốt nhất cho mọi trường hợp. Đĩa Inox 316 phù hợp nhất cho hóa chất/thực phẩm; đĩa Gang dẻo bọc cao su phù hợp cho nước sạch; trong khi đĩa Thép carbon là lựa chọn tối ưu cho hệ thống hơi nóng và lọc hóa dầu áp suất cao.

5. Thiết kế của đĩa van có ảnh hưởng đến hiện tượng búa nước không?

Có, ảnh hưởng cực kỳ lớn. Đĩa van có hành trình ngắn và có lò xo hỗ trợ đóng (như dual plate hay single disc wafer) sẽ đóng lại nhanh hơn rất nhiều so với swing disc, từ đó triệt tiêu dòng chảy ngược ban đầu và giảm thiểu tối đa hiện tượng búa nước.

Chọn Check Valve Disc Phù Hợp Để Hệ Thống Vận Hành Ổn Định

Có thể khẳng định, check valve disc chính là "trái tim" vận hành của mọi chiếc van một chiều. Việc lựa chọn chính xác kiểu dáng đĩa van, tốc độ đóng và vật liệu chế tạo không chỉ giúp tối ưu hóa hiệu suất thủy lực mà còn là tấm lá chắn bảo vệ an toàn cho toàn bộ máy bơm, thiết bị đo và hệ thống đường ống đắt tiền của bạn.

Đừng bao giờ lựa chọn van một chiều chỉ dựa vào đường kính DN hay yếu tố giá thành rẻ. Hãy luôn đánh giá tổng thể các thông số kỹ thuật về môi chất, áp suất, nhiệt độ, vận tốc dòng chảy và nguy cơ búa nước để chọn được cấu hình van hoàn hảo nhất.
