ITAP Check Valve: Cấu Tạo, Model, Thông Số Và Cách Chọn Chuẩn Kỹ Thuật

Trong các hệ thống đường ống cấp thoát nước, sưởi ấm, điều hòa không khí (HVAC) hay khí nén, sự cố dội ngược áp suất luôn là mối đe dọa trực tiếp đến tuổi thọ của máy bơm và các thiết bị đo đạc. Sự hiện diện của van một chiều (non return valve) chất lượng cao là yêu cầu bắt buộc để bảo vệ toàn bộ mạng lưới. Trong phân khúc van đồng công nghiệp xuất xứ Châu Âu, thương hiệu ITAP (Italy) từ lâu đã khẳng định vị thế dẫn đầu. Dòng sản phẩm itap check valve (van một chiều ITAP) được các kỹ sư và nhà thầu tin tưởng nhờ độ bền bỉ, khả năng gia công chính xác và đáp ứng khắt khe các tiêu chuẩn kỹ thuật quốc tế.

Tuy nhiên, ITAP không sản xuất một loại van duy nhất cho mọi ứng dụng. Hãng sở hữu một hệ sinh thái phong phú với các dòng nổi tiếng như Europa, York, Block, Roma hay Swing Check Valve. Mỗi series lại mang một cấu trúc vật liệu, cơ chế đĩa van và dải chịu áp hoàn toàn riêng biệt. Mua nhầm model hoặc áp sai thông số vận hành có thể dẫn đến rò rỉ, hư hỏng ren hoặc xé rách gioăng làm kín. Bài viết này sẽ phân tích toàn diện từ A-Z về van một chiều ITAP, giúp bạn lựa chọn đúng giải pháp tối ưu nhất cho dự án của mình.

ITAP Check Valve Là Gì?

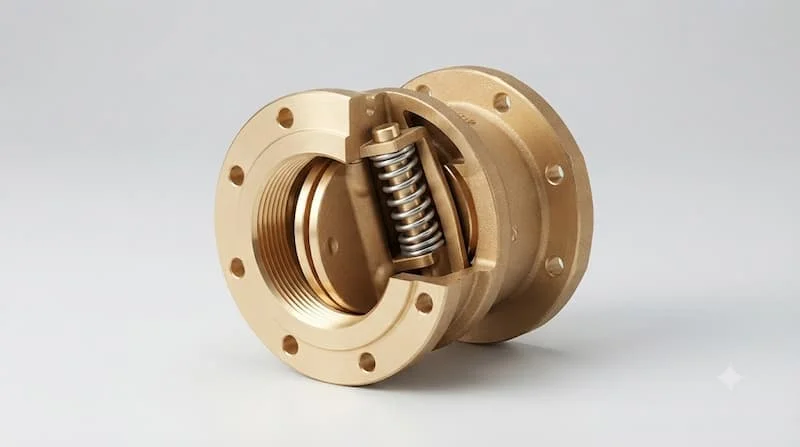

Van một chiều ITAP là dòng van một chiều cao cấp do thương hiệu ITAP (Ý) sản xuất, có nhiệm vụ cho phép môi chất đi qua theo một chiều cố định và tự động ngăn chặn hoặc hạn chế dòng chảy ngược khi áp suất hệ thống thay đổi.

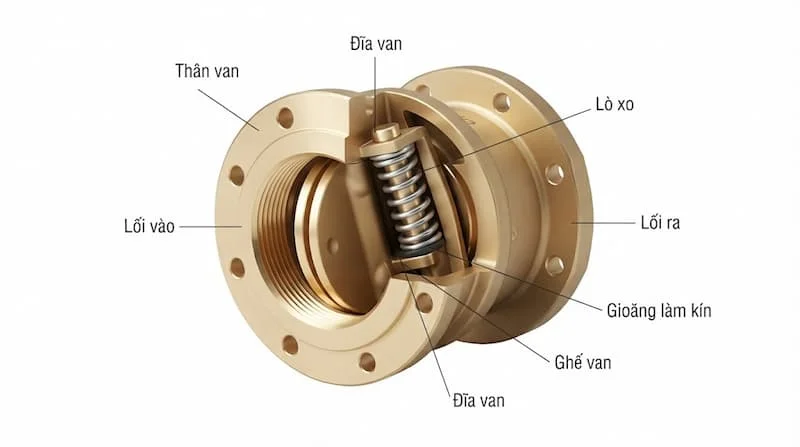

Cốt lõi tạo nên danh tiếng của thương hiệu van ITAP Italy chính là chất lượng hợp kim đồng (brass body) đạt chuẩn Châu Âu cùng quy trình kiểm định nghiêm ngặt. Khi chất lưu di chuyển theo đúng chiều thiết kế, lực đẩy sẽ thắng lực nén tĩnh để đẩy bộ phận đóng mở (plate/disc) rời khỏi vị trí tì kín. Ngược lại, ngay khi dòng chảy có xu hướng chững lại hoặc dội ngược, cơ cấu đĩa van kết hợp cùng lực nén lò xo (stainless steel spring) sẽ lập tức ép chặt vào vị trí ghế van (valve seat) để phong tỏa đường ống.

Nhằm phục vụ đa dạng nhu cầu từ dân dụng đến công nghiệp nặng, ITAP cung cấp danh mục van một chiều ITAP rất đa dạng bao gồm các dòng danh tiếng: Europa (Series 100), York (Series 103), Block (Series 101), Roma (Series 104) và 130 Swing Check Valve. Mỗi series sở hữu thiết kế hình học và cấu trúc đĩa van riêng biệt, do đó nhà thầu không nên quy chụp toàn bộ van ITAP về một bộ thông số kỹ thuật chung.

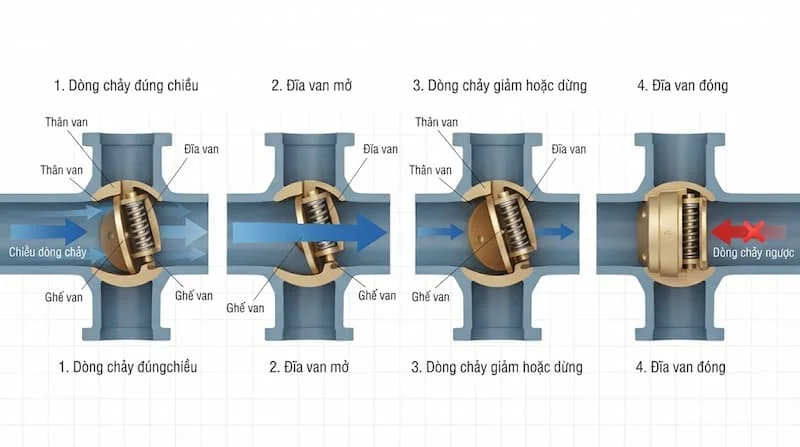

Nguyên Lý Hoạt Động Của van một chiều ITAP

Về cơ bản, cơ chế vận hành của dòng van một chiều ITAP dựa trên sự chênh lệch áp suất tự động của chất lưu, kết hợp với sự phản hồi cơ học của lò xo hoặc trọng lực đĩa van. Quá trình này diễn ra qua 3 giai đoạn:

1. Khi dòng chảy đi đúng chiều

Khi máy bơm khởi động hoặc van cấp mở, lưu chất đi theo đúng chiều mũi tên hướng dòng được đúc nổi trên thân van. Áp suất lưu chất tác động trực tiếp lên bề mặt đĩa van (plate/disc). Khi lực đẩy này vượt qua lực nén ban đầu của lò xo inox (check valve spring), đĩa van sẽ trượt dọc theo trục hướng dẫn để mở van, cho phép lưu chất thông suốt.

2. Khi dòng chảy giảm dần

Khi lưu lượng giảm hoặc máy bơm giảm công suất, lực đẩy của môi chất suy yếu. Lực đàn hồi từ lò xo inox tì sau đĩa van sẽ chủ động đẩy bộ phận làm kín quay trở lại sát vị trí ghế van.

3. Khi dòng chảy dội ngược

Khi dòng chảy dừng hẳn hoặc có áp suất ngược từ phía sau dội lại, đĩa van kết hợp với vòng đệm cao su (NBR washer) sẽ bị ép chặt vào ghế van. Dòng chảy ngược bị chặn lại hoàn toàn, bảo vệ an toàn cho hệ thống.

Điểm nhấn kỹ thuật: Cơ chế đóng của từng series ITAP không giống nhau. Ví dụ, dòng ITAP 100 Europa được trang bị đĩa van bằng inox (stainless steel plate) kết hợp lò xo inox cứng cáp, cho phép van vận hành linh hoạt ở mọi tư thế: lắp đứng, lắp ngang hoặc lắp nghiêng. Trong khi đó, các dòng lá lật như ITAP 130 lại đóng mở dựa trên chuyển động xoay quanh bản lề của đĩa van.

Các Dòng van một chiều ITAP Phổ Biến

Để phủ toàn bộ dải ứng dụng, danh mục van một chiều ITAP chính thức được chia thành các series trọng tâm sau:

1. ITAP Europa – Series 100 (Dòng Van Heavy-Duty Cao Cấp)

ITAP 100 Europa được xem là "biểu tượng" chất lượng của hãng, chuyên dùng cho các ứng dụng đòi hỏi độ bền khắt khe:

• Cấu tạo: Thân van bằng đồng (brass body), đĩa van bằng thép không gỉ (stainless steel plate), vòng đệm làm kín bằng cao su NBR và lò xo bằng inox.

• Đặc điểm: Khả năng chịu áp vượt trội (lên tới 25 bar ở size nhỏ), chịu va đập cơ học tốt.

• Ứng dụng: Nước dân dụng, hệ thống sưởi (heating), điều hòa không khí (HVAC) và hệ thống khí nén (compressed air). Có thể lắp đặt đa hướng (đứng, ngang, nghiêng).

2. ITAP York – Series 103 (Dòng Van Tiêu Chuẩn Linh Hoạt)

ITAP 103 York là lựa chọn phổ biến hàng đầu cho các công trình dân dụng và thương mại nhờ mức chi phí hợp lý:

• Cấu tạo: Thân đồng, đĩa van chế tạo từ vật liệu polymer cao cấp, washer bằng cao su NBR và lò xo tì inox.

• Đặc điểm: Khối lượng nhẹ, đóng mở êm ái, tổn thất áp suất thấp.

• Ứng dụng: Phù hợp cho mạng lưới cấp nước sinh hoạt (domestic water), hệ thống HVAC và khí nén áp lực vừa phải.

3. ITAP Block – Series 101

Dòng van một chiều dạng cối (Block check valve) sở hữu thiết kế thân đồng ngắn, rất tối ưu cho các không gian lắp đặt bị khống chế chiều dài, thường tích hợp trong các cụm đo đếm hoặc đầu xả bơm.

4. ITAP Roma – Series 104

Thuộc nhóm van một chiều đĩa lò xo với cấu trúc thân đồng chắc chắn. Dòng Roma mang lại sự lựa chọn đa dạng về dải kích thước và chuẩn ren cho các hệ thống đường ống kỹ thuật tòa nhà.

5. ITAP 130 Swing Check Valve (Van Một Chiều Lá Lật)

Dòng van một chiều lá lật thân đồng (brass swing check valve) mở xoay quanh trục. Vì không dùng lò xo cản dòng nên ITAP 130 cho khả năng thoát nước cực tốt, độ sụt áp (pressure drop) gần như bằng không, phù hợp cho hệ thống bơm chảy tự nhiên hoặc áp lực thấp.

Bảng So Sánh ITAP Europa, York, Block, Roma Và Swing

Bảng tổng hợp dưới đây giúp các kỹ sư nhanh chóng nhận diện sự khác biệt giữa các series van một chiều ITAP:

Thông Số Kỹ Thuật van một chiều ITAP Cần Quan Tâm

Khi lựa chọn các sản phẩm trong danh mục van một chiều ITAP, kỹ sư thiết kế và bộ phận vật tư cần kiểm tra chính xác các chỉ số sau:

• Model / Article Number: Mã dòng sản phẩm (100, 103, 101, 104, 130).

• Kích thước danh nghĩa (DN / Size): Dải size đa dạng từ 3/8" (DN10), 1/2" (DN15), 3/4" (DN20), 1" (DN25), 2" (DN50) cho đến 4" (DN100).

• Cấp áp suất (Pressure Rating): Mức áp suất vận hành tối đa (PN) phụ thuộc chặt chẽ vào đường kính van.

• Tiêu chuẩn ren (Thread Standard): Chuẩn ISO 228 (tương đương DIN EN ISO 228 / BS EN ISO 228) hoặc chuẩn NPT.

• Vật liệu chế tạo: Thân đồng (Brass), Lò xo Inox (SS spring), Gioăng NBR.

• Dải nhiệt độ làm việc: Nhiệt độ vận hành định mức của môi chất.

Ví dụ minh họa thực tế: Dòng ITAP 100 Europa có dải kích thước từ DN10 đến DN100. Mức chịu áp của dòng này thay đổi theo cỡ van: các size nhỏ từ DN10 đến DN25 chịu áp tối đa lên tới 25 bar (362.5 psi); trong khi các size lớn như van một chiều ITAP DN50 chịu áp 18 bar và van một chiều ITAP DN100 chịu áp tối đa 12 bar (174 psi).

Van một chiều ITAP Dùng Ren Tiêu Chuẩn Nào?

Vấn đề kết nối ren là yếu tố trực tiếp quyết định khả năng làm kín của van trên đường ống. Hầu hết các sản phẩm van một chiều ITAP tiêu chuẩn xuất khẩu từ Ý đều sử dụng ren ISO 228 (tiêu chuẩn ren song song - Parallel Thread, tương đương với DIN EN ISO 228 và BS EN ISO 228 / BSPP). Ngoài ra, đối với một số thị trường riêng biệt, ITAP cũng cung cấp phiên bản ren côn NPT (National Pipe Taper).

Lưu ý kỹ thuật sinh tử cho thợ lắp đặt:

1. Không siết lẫn ren ISO 228 (BSPP) với ren NPT: Ren ISO 228 là ren thẳng, trong khi NPT là ren côn. Việc cố tình vặn hai chuẩn ren này vào nhau sẽ gây hiện tượng cháy ren, trượt ren hoặc nứt vỡ thân van bằng đồng.

2. Kiểm tra chuẩn ren của phụ kiện kết nối: Phải xác định rõ ống nối hoặc kép ren đang dùng là chuẩn BSPT hay NPT để chọn đúng phiên bản van ITAP tương ứng.

3. Sử dụng vật liệu làm kín phù hợp: Dùng băng tan (Teflon tape) hoặc keo khóa ren chuyên dụng với lực siết vừa đủ để tránh làm vỡ phần cổ ren thân van.

Van một chiều ITAP Chịu Áp Suất Và Nhiệt Độ Bao Nhiêu?

Một sai lầm rất nguy hiểm là lấy thông số chịu tải của dòng này áp dụng cho dòng khác. Mỗi series van một chiều ITAP có giới hạn làm việc riêng biệt được công bố chi tiết trong catalogue của nhà sản xuất:

• Dòng ITAP Europa 100:

  • Nhiệt độ hoạt động: Van làm việc ổn định trong môi trường nhiệt độ từ -20°C đến 100°C.

  • Khả năng chịu áp: Áp suất làm việc phân cấp theo kích cỡ: từ 3/8" đến 1" chịu 25 bar; từ 1"1/4 đến 2" chịu 18 bar; riêng kích thước từ 2"1/2 đến 4" (DN100) chịu mức áp suất 12 bar.

• Dòng ITAP York 103:

  • Nhiệt độ hoạt động: Dải nhiệt độ làm việc tiêu chuẩn từ -20°C đến 100°C.

  • Khả năng chịu áp: Mức chịu áp tối đa thấp hơn so với dòng Europa: từ 3/8" đến 1" chịu 12 bar; từ 1"1/4 đến 2" chịu 10 bar; và kích thước 4" (DN100) chịu mức áp suất tối đa là 8 bar (tương đương 116 psi).

Khuyên dùng: Nếu hệ thống của bạn là trạm bơm áp lực cao hoặc đường ống khí nén công nghiệp, dòng ITAP 100 Europa là ưu tiên bắt buộc. Nếu là hệ thống nước sinh hoạt gia đình hoặc HVAC áp lực nhẹ, dòng ITAP 103 York sẽ mang lại hiệu quả kinh tế tối ưu hơn.

Van một chiều ITAP Khác Gì Van Một Chiều Thông Thường?

Trên thị trường hiện nay có vô số dòng van một chiều đồng giá rẻ xuất xứ không rõ nguồn gốc. Sự khác biệt giúp van một chiều ITAP khẳng định vị thế đến từ các yếu tố kỹ thuật vượt trội:

• Chất lượng hợp kim đồng chuẩn Châu Âu: Thân van ITAP được đúc từ đồng thau cao cấp (CW617N), đúc dày dặn, không bị rỗ khí, chống hiện tượng khử kẽm (dezincification) và chịu ứng suất cơ học tốt hơn nhiều so với đồng tạp chất giá rẻ.

• Độ hoàn thiện cơ khí chính xác: Đĩa van inox và lò xo được gia công với độ xê dịch cực nhỏ, giúp đĩa van trượt tịnh tiến hoàn toàn thẳng trục, không bị kẹt đĩa hay vên lệch sau hàng triệu lần đóng mở.

• Đầy đủ chứng nhận quốc tế: Sản phẩm ITAP nhận được phê duyệt chính thức từ hơn 30 tổ chức kiểm định chất lượng uy tín trên toàn thế giới (như WRAS - Anh, DVGW - Đức, ACS - Pháp, NSF - Mỹ). Điều này đảm bảo van hoàn toàn an toàn khi sử dụng cho nước uống trực tiếp.

• Khả năng truy xuất gốc catalogue: Mọi thông số về áp suất, nhiệt độ, biểu đồ mất áp (pressure loss chart) của từng size van ITAP đều được công bố minh bạch trong kịch bản kỹ thuật của hãng, giúp kỹ sư dễ dàng tính toán thiết kế.

ITAP Check Valve Được Sử Dụng Ở Đâu?

Nhờ thiết kế linh hoạt và độ tin cậy cao, van một chiều ITAP được ứng dụng rộng rãi trong nhiều hạ tầng kỹ thuật:

• Mạng lưới cấp nước dân dụng & Chung cư: Lắp đặt tại đầu ra của đồng hồ nước, đầu xả máy bơm tăng áp nhằm ngăn dòng chảy ngược làm quay ngược đồng hồ hoặc hỏng hóc cụm bơm.

• Hệ thống sưởi trung tâm (Heating System): Duy trì hướng tuần hoàn của nước nóng, ngăn hiện tượng dội áp nhiệt về phía lò hơi.

• Hệ thống điều hòa không khí (HVAC): Bảo vệ các đường ống chilled water, đảm bảo áp lực lưu thông ổn định trong các tòa nhà cao tầng.

• Hệ thống khí nén (Compressed Air): Các dòng như ITAP Europa hay York đạt chuẩn làm việc an toàn với môi chất khí nén, ngăn khí dội ngược về máy nén khí.

• Hệ thống bơm hút giếng / Foot Valve: Khi kết hợp thêm lưới lọc inox (filter strainers), van một chiều ITAP lập tức trở thành van chân bầu hút (luppe) giữ nước mồi hoàn hảo cho máy bơm.

Những Sai Lầm Thường Gặp Khi Mua ITAP Check Valve

Trong quá trình thu mua vật tư và thi công, các kỹ sư cần tránh 6 sai lầm đắt giá sau:

1. Chỉ hỏi mua "van một chiều ITAP" chung chung: ITAP có nhiều series (Europa, York, Block, Roma). Không nêu rõ mã series dễ dẫn đến mua nhầm loại không đủ áp.

2. Không phân biệt dải áp suất giữa Europa và York: Nhầm lẫn rằng van ITAP DN100 nào cũng chịu được 12 bar hay 16 bar. Thực tế dòng York DN100 chỉ chịu tối đa 8 bar.

3. Bỏ qua tiêu chuẩn ren: Mua van ren ISO 228 về cố siết vào đường ống ren côn NPT làm nứt cổ ren van đồng.

4. Không tính toán nhiệt độ làm việc: Sử dụng van có gioăng NBR cho các đường ống hơi nóng vượt quá 100°C khiến gioăng bị nóng chảy, mất khả năng làm kín.

5. Chọn sai hướng lắp đặt: Lắp van một chiều lá lật ITAP 130 theo phương thẳng đứng có dòng chảy đi xuống, khiến đĩa van không thể đóng kín dưới tác động trọng lực.

6. Mua phải hàng giả/hàng nhái: Van ITAP chính hãng luôn có logo ITAP, kích thước (inch) và áp suất PN được đúc nổi sắc nét trên thân van.

Checklist Chọn ITAP Check Valve Đúng Model

Để đảm bảo chọn mua chính xác 100% model itap check valve cho công trình, bạn hãy rà soát kỹ 10 bước kiểm tra dưới đây:

• 1. Thương hiệu & Xuất xứ: Xác nhận đúng thương hiệu ITAP (Made in Italy).

• 2. Mã Series / Model: Xác định chính xác Series 100 (Europa), Series 103 (York), Series 101 (Block), Series 104 (Roma) hay Series 130 (Swing).

• 3. Kích thước đường ống (DN/Size): 1/2" (DN15), 3/4" (DN20), 1" (DN25), 2" (DN50) hay 4" (DN100)...

• 4. Tiêu chuẩn ren: Chuẩn ren ISO 228 (BSPP) hay chuẩn ren NPT.

• 5. Môi chất vận hành: Nước sạch, nước sưởi nóng, dịch HVAC hay khí nén.

• 6. Áp suất vận hành tối đa: Đối chiếu giá trị bar/psi của từng size trong catalogue chính thức.

• 7. Dải nhiệt độ môi chất: Đảm bảo nằm trong ngưỡng từ -20°C đến 100°C.

• 8. Vật liệu đĩa van: Đĩa inox (Europa) hay Đĩa polymer (York).

• 9. Tư thế lắp đặt: Lắp đứng, lắp ngang hay nghiêng để chọn van lò xo hay van lá lật.

• 10. Chứng nhận an toàn: Kiểm tra yêu cầu chứng nhận WRAS/DVGW nếu dùng cho dự án nước sinh hoạt cao cấp.

Cách Lắp Đặt Và Bảo Dưỡng ITAP Check Valve

Quy trình lắp đặt chuẩn kỹ thuật

• Vệ sinh đường ống: Thổi sạch bụi bẩn, mạt kim loại và cát bên trong ống trước khi vặn van.

• Xác định hướng dòng: Lắp van đúng theo chiều mũi tên đúc nổi trên thân van itap check valve.

• Mô-men siết ren vừa đủ: Dùng mỏ lết kẹp đúng vị trí gờ lục giác trên thân van. Không siết quá lực gây biến dạng thân đồng hoặc đứt ren.

• Không dùng van để uốn thẳng ống: Đảm bảo hai đầu đường ống nằm trên một đường thẳng, không tạo ứng suất uốn cơ học lên thân van.

Bảo dưỡng định kỳ

• Định kỳ 6 - 12 tháng kiểm tra độ kín của van bằng cách quan sát áp suất ngược.

• Kiểm tra và làm sạch cặn vôi hoặc rác bám trên đĩa van và lò xo tì. Thay thế gioăng NBR nếu phát hiện dấu hiệu chai cứng hoặc lão hóa.

CÂU HỎI THƯỜNG GẶP (FAQ)

1. ITAP check valve là gì?

Là dòng van một chiều thân đồng cao cấp do tập đoàn ITAP (Italy) sản xuất, giúp kiểm soát dòng chảy theo một chiều cố định và tự động ngăn chặn dòng chảy ngược trong đường ống.

2. Dòng ITAP Europa 100 và ITAP York 103 khác nhau thế nào?

Dòng Europa 100 sở hữu đĩa van bằng inox, chịu áp suất cao hơn (lên tới 25 bar ở size nhỏ), chuyên dùng cho ứng dụng nặng. Dòng York 103 sử dụng đĩa van bằng polymer, chịu áp vừa phải (tối đa 12 bar ở size nhỏ), tối ưu chi phí cho hệ thống dân dụng.

3. ITAP check valve có thể lắp đứng được không?

Có. Các dòng van một chiều đĩa lò xo như ITAP 100 Europa hay ITAP 103 York đều có thể lắp đặt linh hoạt theo chiều đứng, chiều ngang hoặc chiều nghiêng.

4. Ren van ITAP có vặn vừa ống ren NPT không?

Van ITAP tiêu chuẩn sử dụng ren ISO 228 (ren thẳng). Bạn không nên cố siết trực tiếp vào ống ren côn NPT vì sẽ gây rò rỉ hoặc hư hỏng ren. Phải sử dụng đầu chuyển đổi ren thích hợp.

5. Van một chiều ITAP có loại kích thước lớn DN100 không?

Có. Cả hai series ITAP 100 Europa và ITAP 103 York đều có kích thước 4" (DN100). Tuy nhiên áp suất chịu tải của Europa DN100 là 12 bar, trong khi York DN100 là 8 bar.

Chọn Đúng ITAP Check Valve Để Hệ Thống Vận Hành Ổn Định

Tóm lại, việc lựa chọn dòng sản phẩm itap check valve mang lại sự an tâm tuyệt đối về chất lượng và tuổi thọ cho các công trình đường ống. Tuy nhiên, hiệu quả vận hành chỉ đạt mức tối đa khi bạn chọn đúng cấu hình kỹ thuật: đúng series (Europa, York, Block, Roma, Swing), đúng kích thước DN, đúng chuẩn ren và khớp dải chịu áp.

Hãy luôn tra cứu catalogue chính thức của ITAP và kiểm tra điều kiện làm việc thực tế trước khi chốt đơn hàng để tránh những lãng phí không đáng có.
