Check Valve DN 100 Là Gì? Cấu Tạo, Thông Số Và Checklist Lựa Chọn Chuẩn Kỹ Thuật

Trong bất kỳ thiết kế hệ thống đường ống công nghiệp hay công trình hạ tầng nước nào, sự cố chảy ngược (backflow) luôn là ngòi nổ gây ra những hư hỏng đắt giá cho cụm bơm, làm nhảy áp hệ thống và nứt vỡ đường ống. Đối với các đường ống phân phối trung tâm có đường kính trung bình, việc chọn lựa một thiết bị van một chiều hoạt động chính xác là mắt xích sống còn. Trong đó, dòng sản phẩm check valve DN 100 (van một chiều DN100) được xem là một trong những kích thước tiêu chuẩn phổ biến nhất hiện nay.

Tuy nhiên, việc chọn mua một chiếc van một chiều 4 inch không đơn giản là ra cửa hàng chỉ định cỡ ống. Sự khác biệt về dạng đĩa van, tiêu chuẩn mặt bích, cấp áp suất cho đến vật liệu chế tạo có thể khiến thiết bị hoàn toàn vô dụng hoặc hư hỏng chỉ sau thời gian ngắn vận hành. Bài viết chuyên sâu này sẽ cung cấp toàn bộ kiến thức nền tảng, phân tích kỹ thuật và checklist chuẩn xác giúp bạn chọn đúng dòng check valve DN 100 cho dự án của mình.

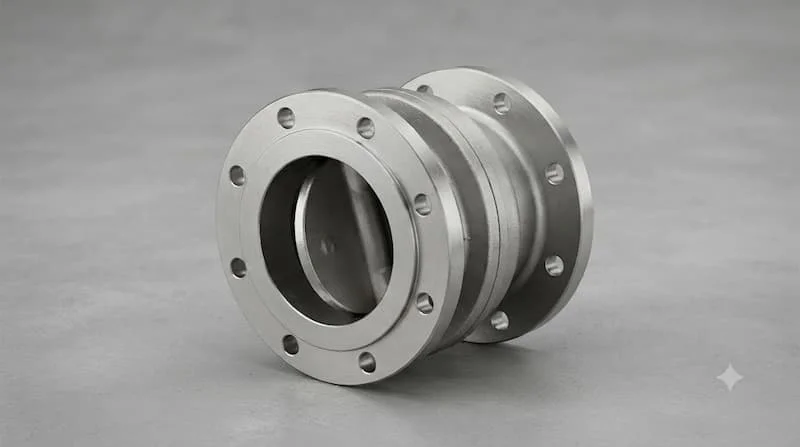

Check Valve DN 100 Là Gì?

Check valve DN100 là van một chiều có kích thước danh nghĩa DN100 (tương đương 4 inch), được sử dụng để cho phép môi chất đi theo một chiều nhất định và tự động ngăn chặn dòng chảy ngược khi điều kiện áp suất hệ thống thay đổi.

Về mặt thuật ngữ kỹ thuật, Check valve là tên gọi tiếng Anh của van một chiều (hay non return valve - NRV), DN là viết tắt của Nominal Diameter (đường kính danh nghĩa), và 100 biểu thị kích thước danh nghĩa tính bằng milimet. Trong thực tế thương mại và thi công, thiết bị này thường được các kỹ sư gọi song song là van một chiều DN100 hoặc van một chiều 4 inch.

Một điểm kỹ thuật cực kỳ quan trọng mà các nhà thầu cần lưu ý: DN100 chỉ đại diện cho kích thước danh nghĩa của đường ống, không phải là một thông số kích thước hình học cố định cho mọi loại van. Mặc dù hầu hết các van check valve DN 100 trên thị trường đều thiết kế để kết nối với đường ống 4 inch, nhưng kích thước đường kính ngoài (OD), chiều dài thân van (Face-to-Face), trọng lượng hay đường kính mặt bích hoàn toàn phụ thuộc vào tiêu chuẩn sản xuất (DIN, ANSI, JIS) và model của từng thương hiệu.

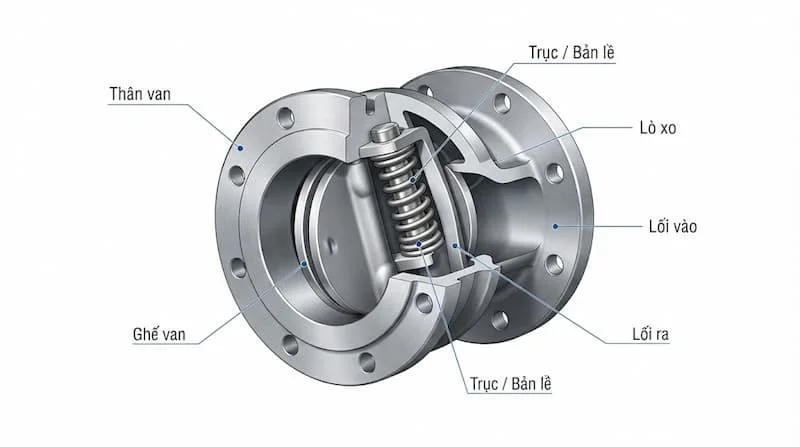

Nguyên Lý Hoạt Động Của Check Valve DN 100

Mặc dù mang danh xưng kích thước DN100, nguyên lý cơ học của van vẫn tuân thủ chặt chẽ theo sự chênh lệch áp suất của chất lưu bên trong đường ống qua 3 trạng thái:

1. Khi dòng chảy đi đúng chiều

Khi máy bơm khởi động hoặc van chặn phía trước mở, dòng môi chất di chuyển theo chiều mũi tên quy định trên thân van. Áp suất dòng chảy tác động trực tiếp lên bề mặt đĩa van (valve disc). Khi lực đẩy này vượt qua áp suất mở (cracking pressure) lẫn lực cản của trọng lực hoặc lò xo, đĩa van sẽ bị đẩy lệch khỏi vị trí ghế van (valve seat), mở rộng đường ống cho môi chất lưu thông.

2. Khi dòng chảy giảm dần

Khi công suất bơm giảm hoặc lưu lượng môi chất chậm lại, lực đẩy tác động lên đĩa van giảm theo. Tùy thuộc vào cấu trúc van, đĩa van sẽ bắt đầu hạ xuống hoặc trượt dọc theo trục để thu hẹp khoảng cách về phía ghế van dưới tác động của trọng lực hoặc lực nén phản hồi từ lò xo.

3. Khi dòng chảy đảo chiều

Khi xuất hiện xu hướng dòng chảy dội ngược lại, áp suất ngược (backpressure) phối hợp cùng lực nén lò xo (nếu là dạng spring check valve) sẽ lập tức ép chặt đĩa van áp sát vào vị trí ghế van. Môi chất bị phong tỏa hoàn toàn, ngăn chặn hiện tượng chảy ngược.

Nhấn mạnh kỹ thuật: Ký hiệu DN100 chỉ quy định quy mô dòng chảy mà van đảm nhận, hoàn toàn không quyết định cơ chế vận hành của van. Tùy thuộc vào yêu cầu phản ứng nhanh hay chậm mà kỹ sư sẽ chọn dạng cánh lật (swing), lò xo (spring-assisted) hay đĩa đôi (dual plate) trên nền kích thước DN100 này.

Các Loại Check Valve DN 100 Phổ Biến

Để tối ưu hóa không gian lắp đặt và đặc tính thủy lực, nhà sản xuất chia check valve DN 100 thành nhiều chủng loại thiết kế khác nhau:

1. Wafer Check Valve DN100

Đây là dòng van một chiều kẹp bích cực kỳ phổ biến. Van sở hữu thiết kế mỏng, siêu nhẹ, không có mặt bích tích hợp trên thân mà được kẹp trực tiếp giữa hai mặt bích của đường ống thông qua hệ thống bu lông dài (stud bolts).

• Đặc điểm: Tiết kiệm không gian tối đa, cấu trúc đĩa đơn hoặc đĩa đôi kèm lò xo (spring-assisted), tương thích tốt với các tiêu chuẩn mặt bích PN16 hoặc ANSI 150 tùy model.

2. Lug Check Valve DN100

Tương tự như dạng Wafer nhưng trên thân van lug check valve DN100 được đúc thêm các tai xỏ bu lông (lugs) có ren hoặc không ren quanh chu vi.

• Ưu điểm: Cho phép định vị van cực kỳ chính xác giữa hai mặt bích và có thể tháo rời đường ống ở một phía mà không làm rơi van, rất thuận tiện cho công tác bảo trì trạm bơm.

3. Flanged Check Valve DN100

Là dòng van một chiều đúc liền hai mặt bích ở hai đầu thân van. Van được liên kết trực tiếp với mặt bích đường ống bằng các bộ bu lông đai ốc riêng biệt.

• Đặc điểm: Kết nối cực kỳ vững chắc, chịu ứng suất rung lắc tốt, phù hợp cho hệ thống công nghiệp nặng, đường ống cấp nước thô và trạm bơm áp lực cao.

4. Swing Check Valve DN100 (Van một chiều lá lật)

Sử dụng đĩa van dạng cánh quạt xoay quanh một bản lề định vị. Khi dòng chảy đi qua, đĩa van Swing lật lên trên tạo ra đường lòng van rất rộng. Dòng van này có độ sụt áp (pressure drop) cực thấp.

5. Spring-assisted / Disc Check Valve DN100 (Van một chiều lò xo)

Đĩa van trượt tịnh tiến dọc trục và luôn được hỗ trợ bởi một lò xo chịu lực (check valve spring). Nhờ có lực lò xo chủ động ép đĩa đóng lại ngay khi dòng chảy dừng, dòng van này giúp triệt tiêu nguy cơ búa nước (water hammer) vô cùng hiệu quả. [chèn link: danh-muc-van-mot-chieu]

Thông Số Kỹ Thuật Check Valve DN 100 Cần Quan Tâm

Việc chọn mua check valve DN 100 đòi hỏi sự chính xác tuyệt đối về mặt thông số. Dưới đây là bảng tổng hợp các chỉ số kỹ thuật bắt buộc phải rà soát:

Lưu ý thực tế: Không tồn tại một bộ thông số cố định cho mọi van check valve DN 100. Một model DN100 PN16 bằng inox 316 dùng cho hóa chất sẽ có cấu trúc seat PTFE hoàn toàn khác biệt so với một van ductile iron check valve DN100 PN16 dùng seat EPDM chuyên cho nước sạch.

Check Valve DN100 PN10, PN16 Và Class 150 Khác Nhau Thế Nào?

Một sai lầm khá phổ biến trong ngành công trình là coi áp suất PN16 và ANSI Class 150 là một. Mặc dù ở nhiệt độ môi trường, khả năng chịu áp của chúng xấp xỉ nhau (PN16 tương đương 16 bar; Class 150 chịu áp khoảng 19-20 bar ở nhiệt độ thường), nhưng chúng thuộc hai hệ tiêu chuẩn hoàn toàn khác biệt:

• PN10 & PN16 (Hệ Châu Âu / DIN / EN): Quy định áp suất làm việc định mức là 10 bar và 16 bar. Chuẩn mặt bích PN10 và PN16 ở kích thước DN100 có sự khác biệt về số lượng lỗ bu lông hoặc tâm lỗ bu lông (PCD).

• ANSI / ASME Class 150 (Hệ Mỹ): Quy định cấp áp suất theo tiêu chuẩn Mỹ. Mặt bích Class 150 có đường kính ngoài, độ dày bích và đường kính vòng chia lỗ bu lông hoàn toàn khác so với chuẩn PN16.

Lời khuyên kỹ thuật: Mặc dù một số dòng DN100 wafer check valve cao cấp được thiết kế phần thân khuyết đặc biệt (multi-standard) có thể kẹp vừa cả bích PN10, PN16 lẫn ANSI Class 150, nhưng bạn không nên mặc định mọi van DN100 đều làm được điều này. Luôn đối chiếu catalogue nhà sản xuất để tránh tình trạng van mua về không xỏ vừa bu lông mặt bích.

Kích Thước Check Valve DN100 Có Phải Luôn Là 4 Inch?

Về mặt quy đổi danh nghĩa, DN100 tương đương 4 inch (4"). Tuy nhiên, bạn cần phân biệt rõ giữa "kích thước gọi tên" và "kích thước hình học thực tế":

1. Đường kính ống (OD): Đường ống thép hoặc inox DN100 tiêu chuẩn có đường kính ngoài thực tế là $114.3\text{ mm}$.

2. Chiều dài lắp van (Face-to-Face): Khoảng cách giữa hai mặt tiếp xúc của van. Một van DN100 flanged check valve thân dài có thể có Face-to-Face lên tới $300\text{ mm}$, trong khi một van DN100 wafer check valve siêu mỏng chỉ có chiều dài thân khoảng $52–60\text{ mm}$.

3. Đường kính ngoài thân van: Để van kẹp vừa gọn vào bên trong vòng bu lông của mặt bích, đường kính thân của van Wafer DN100 phải chế tạo đúng theo tiêu chuẩn DIN hoặc ANSI tương ứng.

Do đó, trước khi chốt bản vẽ thi công hoặc đặt mua vật tư thay thế, chuỗi thông số bắt buộc phải xác nhận là: DN100 $\rightarrow$ Tiêu chuẩn bích $\rightarrow$ OD ống $\rightarrow$ Kích thước Face-to-Face $\rightarrow$ Bolt Pattern.

So Sánh Wafer, Lug Và Flanged Check Valve DN100

Nhằm giúp các kỹ sư lựa chọn đúng kiểu dáng thiết kế, bảng so sánh dưới đây tổng hợp các tiêu chí vận hành thực tế của 3 dòng van check valve DN 100 chính:

Check Valve DN100 Được Sử Dụng Ở Đâu?

Sở hữu kích thước đường ống 4 inch lý tưởng – không quá nhỏ cũng không quá đồ sộ, van một chiều DN100 phủ sóng rộng khắp trong các hạ tầng kỹ thuật:

• Trạm bơm cấp nước & Thoát nước: Lắp đặt ngay sau đầu xả của máy bơm nước DN100 để bảo vệ cánh bơm khỏi cú dội áp khi ngắt điện đột ngột.

• Hệ thống PCCC tòa nhà: Dùng trong các đường ống nhánh phân phối nước chữa cháy 4 inch, giữ cho áp lực đường ống luôn căng định mức.

• Hệ thống HVAC & Chiller: Tuần hoàn dòng nước lạnh/nước nóng trong các tòa nhà cao tầng, nhà máy sản xuất.

• Nhà máy xử lý nước thải: Sử dụng các dòng van một chiều lá lật bọc cao su hoặc van inox DN100 để kháng hóa chất và bùn cặn.

• Công nghiệp hóa chất & Lọc dầu: Luân chuyển dầu truyền nhiệt, hóa chất, hơi condensate và khí nén trong các dây chuyền sản xuất công nghiệp.

Những Sai Lầm Thường Gặp Khi Chọn Check Valve DN100

Sự cố vận hành van một chiều DN100 thường đến từ 6 sai lầm phổ biến sau:

1. Mặc định mọi van 4 inch đều lắp vừa nhau: Bỏ qua tiêu chuẩn mặt bích (JIS 10K khác DIN PN16 khác ANSI 150) khiến bu lông không thể xỏ qua.

2. Chỉ quan tâm đến chỉ số PN16: Bỏ qua giới hạn nhiệt độ làm việc của lớp gioăng cao su NBR/EPDM bên trong van.

3. Lắp ngược chiều dòng chảy: Không kiểm tra mũi tên hướng dòng (flow arrow) được đúc nổi trên thân van check valve DN 100.

4. Lựa chọn vật liệu đĩa van (disc) sai: Dùng đĩa gang cho môi trường nước thải có tính axit nhẹ khiến van bị ăn mòn gãy trục đĩa.

5. Bỏ qua điều kiện lưu lượng tối thiểu (Minimum flow): Nếu lưu lượng quá yếu, đĩa van DN100 không thể mở hoàn toàn, dẫn đến hiện tượng đĩa van bị va đập dập dờn (van chatter) gây ồn và hư hỏng.

6. Bỏ qua nguy cơ búa nước (Water Hammer): Sử dụng van lá lật (swing check) thông thường cho các đường ống đứng áp lực cao thay vì dùng dòng van có lò xo đóng nhanh (spring-assisted).

Checklist Chọn Check Valve DN100 Đúng Kỹ Thuật

Tránh lãng phí ngân sách và thời gian thi công bằng việc rà soát kỹ 10 bước kiểm tra dưới đây trước khi đặt hàng:

• 1. Kích thước chuẩn: Xác nhận chính xác cỡ ống DN100 / 4 inch ($114.3\text{ mm}$).

• 2. Kiểu dáng thiết kế: Wafer, Lug, Flanged, Swing hay Spring-assisted Disc.

• 3. Tiêu chuẩn mặt bích: DIN, EN, ANSI B16.5, hay JIS B2220.

• 4. Cấp áp suất vận hành: PN10, PN16, Class 150 hay Class 300.

• 5. Bản chất môi chất: Nước sạch, nước thải, dầu, hơi nóng, hay hóa chất ăn mòn.

• 6. Dải nhiệt độ làm việc: Nhiệt độ vận hành thực tế tối đa của hệ thống.

• 7. Vật liệu đồng bộ: Thân (Body), Đĩa (Disc), và Ghế làm kín (Seat/Gasket).

• 8. Kích thước lắp đặt (Face-to-Face): Đo đạc khoảng cách cắt ống thực tế trên công trình.

• 9. Mũi tên hướng dòng: Xác nhận van hỗ trợ lắp ống ngang hay ống đứng (dòng chảy đi lên).

• 10. Đánh giá rủi ro thủy lực: Tính toán nguy cơ búa nước để chọn van có lò xo hỗ trợ hay không.

Cách Lắp Đặt Và Bảo Dưỡng Check Valve DN100

Quy trình lắp đặt chuẩn kỹ thuật

• Xử lý đường ống: Thổi sạch xỉ hàn, cát bụi và mạt sắt bên trong đường ống DN100 trước khi đưa van vào vị trí.

• Căn tâm van Wafer: Đối với dòng DN100 wafer check valve, bắt buộc phải căn tâm van chính xác với tâm đường ống trước khi siết đều các bu lông đối xứng. Lệch tâm sẽ khiến đĩa van bị kẹt không thể mở hết hành trình.

• Khoảng cách định vị: Lắp van cách đầu xả máy bơm hoặc các đoạn cua co tối thiểu từ 3 đến 5 lần đường kính ống ($300–500\text{ mm}$) để dòng chảy ổn định, tránh xoáy lốc làm hỏng đĩa van.

Bảo dưỡng định kỳ

• Định kỳ 6 tháng kiểm tra tình trạng rò rỉ tại vị trí gioăng mặt bích.

• Tháo van kiểm tra độ mài mòn của đĩa van, độ đàn hồi của lò xo (đối với dòng spring check) và làm sạch cáu cặn bám trên bề mặt ghế van (valve seat).

CÂU HỎI THƯỜNG GẶP (FAQ)

1. Check valve DN 100 tương đương bao nhiêu inch?

Check valve DN 100 tương đương với kích thước 4 inch ($4"$), thiết kế dành cho các đường ống có đường kính ngoài tiêu chuẩn khoảng $114.3\text{ mm}$.

2. Check valve DN100 có những loại nào phổ biến?

Các chủng loại phổ biến nhất bao gồm: Wafer check valve (dạng kẹp mỏng), Lug check valve (dạng tai xỏ), Flanged check valve (dạng hai mặt bích), Swing check valve (lá lật) và Spring-assisted disc check valve (dạng đĩa lò xo).

3. Van một chiều DN100 PN16 có phải loại tốt nhất không?

Không có khái niệm "tốt nhất". PN16 chỉ đại diện cho cấp áp suất chịu tải $16\text{ bar}$. Lựa chọn tốt nhất phải là sự kết hợp chuẩn xác giữa cấp áp suất, vật liệu (inox, gang, thép) và dạng đĩa van phù hợp với môi chất thực tế.

4. Nên chọn check valve DN100 dạng Wafer hay Flanged?

Chọn dòng Wafer khi hệ thống ưu tiên sự nhỏ gọn, tiết kiệm không gian và chi phí tối ưu. Chọn dòng Flanged khi đường ống yêu cầu sự cố định chắc chắn, chịu lực rung lắc lớn hoặc cần tháo lắp bảo trì độc lập từng đoạn ống.

5. Check valve DN100 có dùng được cho môi chất hóa chất ăn mòn không?

Hoàn toàn được, nhưng bắt buộc phải lựa chọn cấu hình vật liệu chuyên dụng như thân và đĩa bằng Inox 316 (SS316) kết hợp gioăng làm kín bằng PTFE (Teflon) hoặc Kalrez.

Chọn Check Valve DN100 Đúng Ngay Từ Thông Số Đầu Vào

Việc đầu tư một chiếc van check valve DN 100 chất lượng và đúng cấu hình kỹ thuật ngay từ đầu là bài toán kinh tế thông minh nhất cho mọi doanh nghiệp. Sự chính xác trong khâu chọn van không chỉ ngăn chặn triệt để rủi ro dội áp, bảo vệ máy bơm đắt tiền mà còn giúp hệ thống vận hành liên tục, giảm thiểu tối đa chi phí dừng máy sửa chữa.

Hãy luôn ghi nhớ: Đừng bao giờ chọn mua van một chiều DN100 chỉ bằng tên gọi kích thước. Sự đồng bộ giữa Cấp áp suất + Tiêu chuẩn bích + Vật liệu + Dạng đĩa van mới là chìa khóa đảm bảo an toàn cho công trình của bạn.
