Check Valve DN250: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình thiết kế và vận hành các hạ tầng kỹ thuật cỡ lớn như trạm bơm nước thô, nhà máy xử lý nước thải hay hệ thống PCCC tòa nhà cao tầng, việc kiểm soát hướng đi của dòng lưu chất đóng vai trò sống còn. Một sự cố chảy ngược áp lực lớn khi ngắt máy bơm đột ngột có thể gây ra hiện tượng búa nước, làm biến dạng vỡ nát đường ống và làm hỏng hoàn toàn cánh quạt máy bơm đắt tiền. Để triệt tiêu hoàn toàn rủi ro này, dòng thiết bị check valve dn250 (van một chiều DN250) đóng vai trò là lá chắn an toàn bắt buộc, giúp duy trì dòng chảy một chiều ổn định và bảo vệ toàn bộ hạ tầng công trình.

Check Valve DN250 Là Gì?

Van một chiều DN250 là van một chiều có đường kính danh nghĩa DN250 (≈ 10 inch), cho phép lưu chất chỉ chảy theo một hướng và tự động ngăn dòng chảy ngược, bảo vệ máy bơm, đường ống và các thiết bị trong hệ thống.

Quy Đổi Kích Thước Và Vai Trò Hệ Thống

Ký hiệu kỹ thuật DN250 thể hiện đường kính danh nghĩa của lòng van là 250 mm, tương đương với 10 inch theo hệ đo lường Mỹ (10") và lắp vừa cho đường ống thép hoặc ống nhựa có đường kính ngoài khoảng 273 mm. Đây là kích thước tiêu chuẩn cho các đường ống dẫn lưu lượng lớn trong hạ tầng công nghiệp.

Khác với các loại van chặn điều khiển thủ công, thiết bị van một chiều DN250 vận hành hoàn toàn tự động dựa vào chính động năng của dòng lưu chất. Van đóng vai trò bảo vệ hệ thống khỏi hiện tượng sụt áp, ngăn hiện tượng dội ngược lưu chất và triệt tiêu xung lực từ hiện tượng búa nước (Water Hammer) gây nguy hiểm cho tổ bơm.

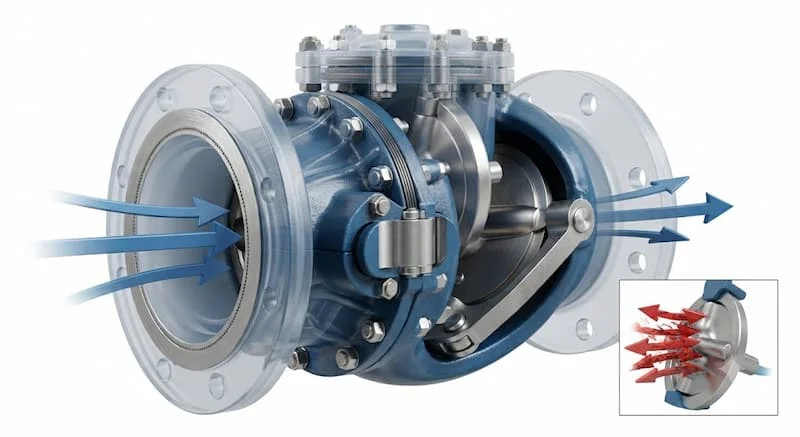

Nguyên Lý Hoạt Động Của van một chiều DN250

Cơ chế vận hành của van dựa trên sự cân bằng lực giữa áp suất dòng chảy thuận, trọng lực của đĩa van và lực đàn hồi của lò xo (nếu có):

• Khi dòng chảy thuận (Mở van): Khi máy bơm khởi động, áp lực dòng chảy tạo ra lực đẩy thắng trọng lượng của đĩa van hoặc lực nén lò xo. Đĩa van bị đẩy mở ra, cho phép dòng lưu chất đi qua mượt mà với độ cản dòng tối thiểu.

• Khi dòng chảy dừng hoặc đảo chiều (Đóng van): Khi ngắt máy bơm hoặc lưu chất có xu hướng dội ngược lại, áp lực phía đầu ra kết hợp với trọng lực đĩa van (hoặc lực lò xo) sẽ lập tức ép chặt đĩa van về lại vị trí tựa (Seat).

• Ngăn chặn hiện tượng búa nước: Quá trình đóng nhanh và kín của đĩa van ngay khi dòng chảy bắt đầu triệt tiêu vận tốc ngược, dập tắt sóng xung kích áp lực, bảo vệ an toàn tuyệt đối cho đường ống.

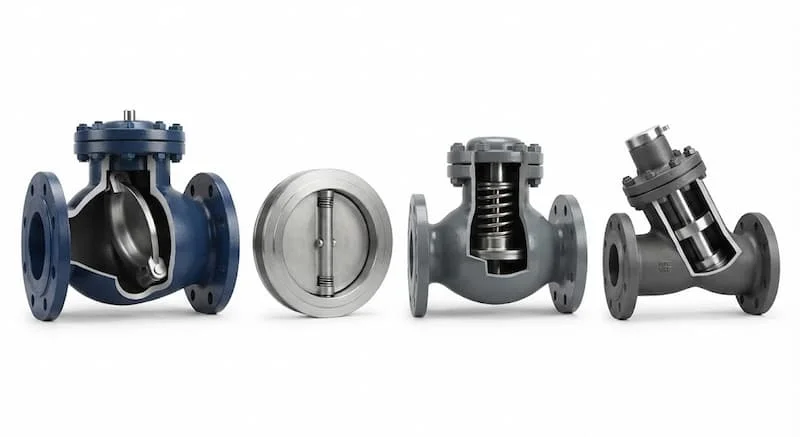

Các Loại van một chiều DN250 Phổ Biến

Dựa trên cấu trúc hình học và cơ chế đóng mở, dòng sản phẩm van một chiều DN250 được chia thành các phân nhóm chuyên biệt:

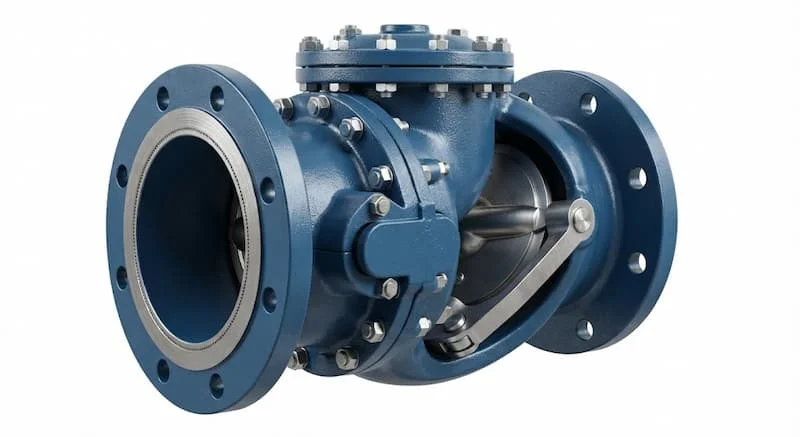

Swing van một chiều DN250 (Van Một Chiều Lá Lật)

• Cấu tạo: Đĩa van dạng đĩa tròn gắn bản lề xoay ở phía trên lòng van.

• Ưu điểm: Lòng van mở hoàn toàn, độ cản dòng rất thấp, tối ưu lưu lượng chảy.

• Nhược điểm & Ứng dụng: Đóng hơi chậm, dễ gây tiếng ồn nếu dòng chảy biến động nhanh. Phổ biến trong trạm bơm nước thô, nước thải.

Dual Plate van một chiều DN250 (Van Một Chiều Cánh Bướm)

• Cấu tạo: Gồm 2 nửa đĩa van hình bán nguyệt gập lại nhờ trục lò xo ở giữa.

• Ưu điểm: Thiết kế thân kẹp siêu mỏng (Wafer), trọng lượng nhẹ, đóng nhanh nhờ lò xo giúp chống búa nước tốt.

• Nhược điểm & Ứng dụng: Tổn thất áp suất nhỉnh hơn dạng lá lật. Dùng rộng rãi cho HVAC, PCCC và đường ống không gian hẹp.

Silent van một chiều DN250 (Van Một Chiều Lò Xo Chống Ồn)

• Cấu tạo: Trục đĩa van trượt hướng trục cùng với lò xo nén phản hồi nhanh.

• Ưu điểm: Đóng cực nhanh trước khi dòng chảy kịp đảo chiều, triệt tiêu hoàn toàn tiếng ồn và hiện tượng búa nước.

• Nhược điểm & Ứng dụng: Giá thành cao hơn. Thích hợp cho các tòa nhà cao tầng, hệ thống bơm tăng áp áp lực cao.

Ball van một chiều DN250 (Van Một Chiều Bi)

• Cấu tạo: Sử dụng một quả bóng kim loại bọc cao su di chuyển lên xuống trong lòng van.

• Ưu điểm: Tự làm sạch, không lo bám cặn hay kẹt rác.

• Nhược điểm & Ứng dụng: Thường chỉ dùng cho hệ thống nước thải cặn bẩn, bùn thải công nghiệp.

Thông Số Kỹ Thuật van một chiều DN250

So Sánh Các Vật Liệu Chế Tạo Van DN250

Vì Sao Nên Chọn van một chiều DN250 Phù Hợp?

Việc tính toán và chỉ định đúng chủng loại van một chiều DN250 đem lại những giá trị hạ tầng cốt lõi:

• Triệt tiêu hư hỏng do búa nước: Chọn dòng van đóng nhanh (Silent hoặc Dual Plate) giúp dập tắt sóng áp lực ngược, bảo vệ các đoạn ống cong và khớp nối khỏi vỡ nứt.

• Giảm tổn thất năng lượng máy bơm: Chọn van có thiết kế động lực học tốt giúp hạ thấp chỉ số cản dòng, tiết kiệm đáng kể điện năng vận hành tổ bơm công suất lớn.

• Kéo dài tuổi thọ cụm máy bơm: Ngăn chặn tuyệt đối tình trạng nước dội ngược làm quay ngược cánh quạt bơm, gây gãy trục hoặc cháy động cơ.

• Hạn chế chi phí dừng máy sửa chữa: Van chọn đúng vật liệu sẽ không bị ăn mòn hay kẹt đĩa, giúp hệ thống vận hành liên tục 24/7.

So Sánh Wafer Và Flanged van một chiều DN250

van một chiều DN250 Được Sử Dụng Ở Đâu?

Nhờ khả năng tải lưu lượng cực lớn, van xuất hiện trong các hạ tầng trọng điểm:

• Trạm bơm cấp nước thô, nhà máy xử lý và phân phối nước sạch đô thị.

• Nhà máy xử lý nước thải tập trung, trạm bơm thoát nước chống ngập thành phố.

• Hệ thống điều hòa không khí trung tâm HVAC, mạng lưới nước giải nhiệt Chiller.

• Mạng lưới đường ống phòng cháy chữa cháy (PCCC) trục chính tòa nhà cao tầng.

• Dây chuyền sản xuất giấy, nhà máy hóa chất, lọc hóa dầu và công trình hàng hải.

Khi Nào Cần Sử Dụng van một chiều DN250?

Bạn bắt buộc phải chỉ định lắp đặt thiết bị tại các vị trí:

• Ngay tại đầu ra (cổng xả) của các cụm máy bơm cấp nước công suất lớn.

• Trên các tuyến đường ống nhánh đấu nối hòa vào tuyến đường ống gom áp lực chung.

• Đầu ra của các bồn chứa áp lực, trạm bơm tăng áp tòa nhà cao tầng.

• Các tuyến đường ống dẫn truyền lưu chất chảy dốc từ trên cao xuống.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

1. Lắp ngược chiều mũi tên dòng chảy: Khiến đĩa van bị đóng chặt, chặn đứng hoàn toàn lưu chất và gây cháy nổ máy bơm do quá áp.

2. Chọn sai tiêu chuẩn mặt bích: Lắp van chuẩn bích BS PN16 vào đường ống hàn bích chuẩn ANSI Class 150 khiến các tâm lỗ bu lông không trùng khớp.

3. Sử dụng van lá lật cho đường ống đứng chảy từ trên xuống: Trọng lực sẽ làm đĩa van luôn ở trạng thái mở, mất hoàn toàn tính năng ngăn dòng ngược.

4. Chọn sai vật liệu cho nước thải: Dùng van thân gang đĩa sắt cho nước thải chứa hóa chất làm đĩa van bị ăn mòn thủng lỗ chỉ sau thời gian ngắn.

Hướng Dẫn Lựa Chọn van một chiều DN250 Chuẩn Kỹ Thuật

Các Bước Chọn Van Tối Ưu

1. Xác định lưu chất làm việc: Chọn van thân gang đĩa inox cho nước sạch; chọn van toàn bộ inox 304/316 cho hóa chất; chọn van bi cho nước thải.

2. Xác định áp suất vận hành: Kiểm tra áp lực làm việc thực tế của bơm để chọn cấp áp suất PN10, PN16 hay PN25.

3. Chọn kiểu dáng van phù hợp không gian: Chọn dạng Wafer cánh bướm cho vị trí hẹp; chọn Silent lò xo cho đường ống đứng chống búa nước; chọn lá lật cho tuyến ống ngang lưu lượng lớn.

4. Kiểm tra chuẩn mặt bích hệ thống: Đo khoảng cách tâm lỗ bu lông trên ống để chọn đúng tiêu chuẩn bích (JIS 10K, BS PN16, ANSI 150).

Quy Trình Lắp Đặt van một chiều DN250 Đúng Kỹ Thuật

1. Vệ sinh mặt bích ống: Dùng bàn chải sắt làm sạch xỉ hàn, bụi bẩn và rỉ sét trên mặt bích tiếp xúc.

2. Kiểm tra hướng mũi tên: Quan sát mũi tên đúc nổi trên thân van để đảm bảo trùng với hướng đi của dòng lưu chất.

3. Đặt gioăng làm kín: Đặt gioăng cao su EPDM hoặc PTFE chính giữa hai mặt tiếp giáp bích.

4. Siết bu lông cân bằng: Xỏ bu lông và siết lực theo thứ tự đối đỉnh (hình sao) để mặt bích nén đều gioăng, tránh rò rỉ.

5. Cho chạy thử và kiểm tra: Cho máy bơm vận hành thử, kiểm tra độ kín tại khớp nối bích và lắng nghe tiếng đĩa van đóng mở.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Đúng kích thước chuẩn DN250 (10 inch / Phi 273 mm).

• Đúng tiêu chuẩn kết nối mặt bích (JIS, BS, ANSI, DIN) khớp với đường ống.

• Cấp áp suất PN/Class đáp ứng đủ áp lực vận hành tối đa của máy bơm.

• Vật liệu thân van, đĩa van và gioăng làm kín tương thích 100% với môi chất.

• Đầy đủ bộ chứng từ xuất xứ CO và chứng nhận chất lượng CQ.

• Bản vẽ kích thước Catalogue chuẩn từ nhà sản xuất.

• Đơn vị cung cấp có cam kết bảo hành chính hãng từ 12 - 24 tháng.

Các Câu Hỏi Thường Gặp (FAQ)

Check Valve DN250 tương đương bao nhiêu inch?

Kích thước danh nghĩa DN250 tương đương với 10 inch (10") theo hệ đo lường Mỹ, dùng lắp cho đường ống có đường kính ngoài khoảng 273 mm.

Nên chọn Wafer hay Flanged Check Valve DN250?

Nên chọn dạng Wafer nếu vị trí lắp đặt có không gian hẹp, cần tiết kiệm chi phí và thi công nhanh. Chọn dạng hai mặt bích (Flanged) nếu hệ thống vận hành ở áp suất rất cao, môi trường rung lắc mạnh và cần độ ổn định cơ học tuyệt đối.

Check Valve DN250 dùng cho nước biển được không?

Được. Tuy nhiên, bạn bắt buộc phải chọn dòng van có thân và đĩa làm bằng Inox 316 (CF8M) hoặc van gang được bọc lớp cao su đệm EPDM/NBR chuyên dụng để chống ăn mòn muối biển.

Van một chiều DN250 chịu được áp suất bao nhiêu?

Tùy thuộc vào thiết kế của nhà sản xuất, van một chiều DN250 phổ biến có các cấp chịu áp từ PN10 (10 bar), PN16 (16 bar), PN25 (25 bar) cho đến ANSI Class 300 (khoảng 50 bar).

Check Valve DN250 có cần bảo trì định kỳ không?

Có. Nên tiến hành kiểm tra bảo trì van định kỳ từ 6 đến 12 tháng/lần. Cần kiểm tra độ đàn hồi lò xo, độ mòn của đĩa van và vệ sinh cặn bẩn bám trong lòng van để đảm bảo van luôn đóng kín hoàn toàn.

Kết Luận Và Đăng Ký Tư Vấn Kỹ Thuật

Sản phẩm check valve dn250 là thiết bị an toàn không thể thiếu giúp bảo vệ toàn bộ hạ tầng đường ống và cụm máy bơm công suất lớn trước các sự cố dội ngược lưu chất và búa nước. Việc lựa chọn đúng chủng loại van, vật liệu và tiêu chuẩn kết nối sẽ đảm bảo cho công trình vận hành an toàn, bền bỉ và tiết kiệm tối đa chi phí vận hành.

Liên hệ ngay với chúng tôi hôm nay để nhận tư vấn kỹ thuật miễn phí, xem bản vẽ catalogue chi tiết và nhận báo giá check valve dn250 chính hãng với chiết khấu tốt nhất cho dự án của bạn!
