Van Nạp 1 Chiều PCP: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong vận hành các hệ thống khí nén áp suất cao nói chung và các thiết bị nén khí chuyên dụng nói riêng, việc duy trì áp lực ổn định và ngăn ngừa hiện tượng rò rỉ khí ra ngoài là yếu tố kỹ thuật then chốt. Một sự cố tụt áp đột ngột hay dòng khí nén dội ngược không chỉ làm giảm hiệu suất vận hành mà còn tiềm ẩn rủi ro hư hỏng các linh kiện đắt tiền xung quanh. Để đảm bảo an toàn tuyệt đối và duy trì áp suất nạp tối ưu, dòng linh kiện PCP check valve đóng vai trò là mắt xích kiểm soát dòng chảy cực kỳ quan trọng không thể thay thế.

Van Nạp 1 Chiều PCP Là Gì?

Van nạp 1 chiều PCP là loại van một chiều sử dụng trong các hệ thống khí nén áp suất cao, cho phép khí đi theo một hướng và tự động ngăn dòng khí chảy ngược khi áp suất thay đổi, giúp duy trì áp suất và bảo vệ các thành phần của hệ thống.

Vai Trò Cốt Lõi Trong Hệ Thống Khí Nén Áp Suất Cao

Khác với các dòng van một chiều thông thường chỉ vận hành ở mức áp suất thấp dưới 16 bar, linh kiện PCP check valve được thiết kế đặc biệt để làm việc trong môi trường chịu áp lực siêu cao, thường dao động từ 200 bar đến hơn 300 bar (3000 - 4500 PSI).

Nhiệm vụ hàng đầu của van là cho phép luồng khí nén từ máy nén khí hoặc bình chứa áp lực đi vào hệ thống một cách trơn tru. Ngay khi ngừng nạp, van lập tức đóng chặt để khóa ngắt toàn bộ lượng khí đã nạp bên trong, ngăn không cho khí nén thoát ngược ra cổng nạp.

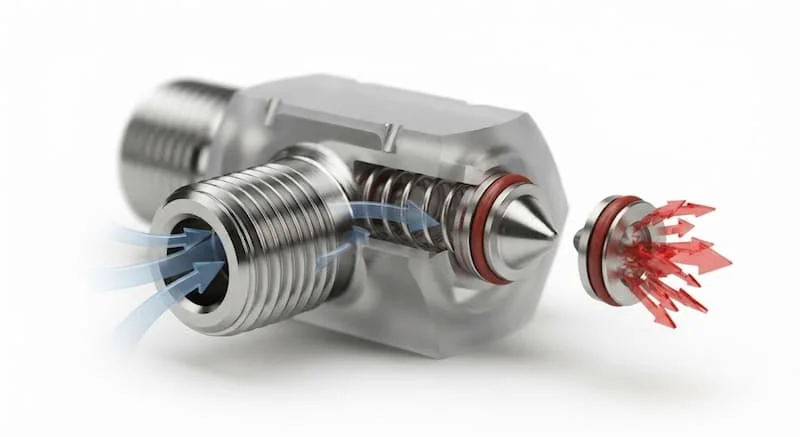

Cấu Tạo Và Nguyên Lý Hoạt Động

Cơ chế điều tiết của van nạp dựa trên nguyên lý chênh lệch áp suất tự động kết hợp với lực cản cơ học bên trong lòng van:

• Cơ chế mở van khi nạp: Khi áp lực khí nén bơm vào từ thiết bị bên ngoài cao hơn áp suất hiện có trong bình chứa và lực cản của lò xo/bi van, đĩa van hoặc bi van sẽ bị đẩy lùi về phía sau. Khoảng hở xuất hiện cho phép dòng khí nén đi vào bên trong.

• Cơ chế đóng ngắt tự động: Ngay khi dừng thao tác bơm, áp suất phía đầu vào sụt giảm. Lúc này, áp suất khí nén cực lớn bên trong bình chứa kết hợp với lực phản hồi của lò xo sẽ đẩy ngược đĩa van/bi van về lại vị trí tựa (Seat).

• Cơ cấu đệm làm kín: Các vòng gioăng cao su chuyên dụng (O-ring) chịu áp cao được ép chặt vào bề mặt kim loại, triệt tiêu hoàn toàn các khe hở vi mô, giúp giữ nguyên mức áp suất cài đặt trong thời gian dài.

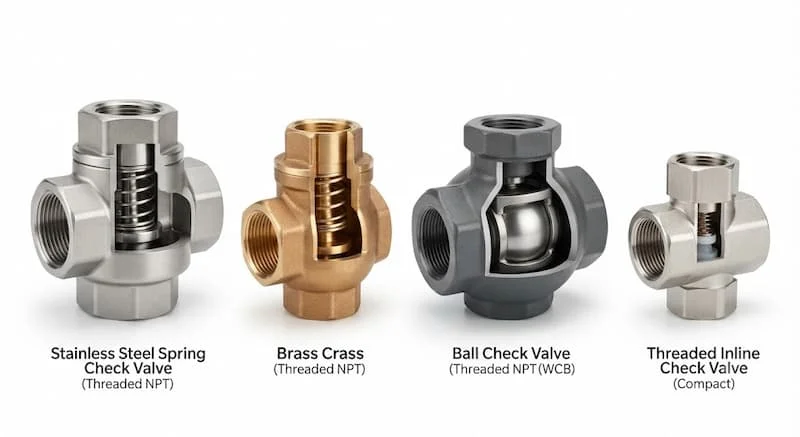

Các Loại PCP check valve Phổ Biến

Dựa trên cấu trúc cơ học và phương thức kết nối, linh kiện PCP check valve được chia thành các dòng chính:

Van Bi (Ball Check Valve)

• Cấu tạo: Sử dụng một viên bi kim loại (inox hoặc đồng) làm đĩa van đóng ngắt, kết hợp với gioăng làm kín hình tròn.

• Ưu điểm: Kết cấu siêu gọn nhẹ, chịu áp lực cực cao, khả năng tự định tâm của bi giúp van đóng rất kín.

• Nhược điểm & Ứng dụng: Bề mặt bi cần độ nhẵn tuyệt đối, dễ rò rỉ nếu có cặn bẩn bám vào. Dùng phổ biến trên các đầu chân nạp bơm tay, van nạp chân đực.

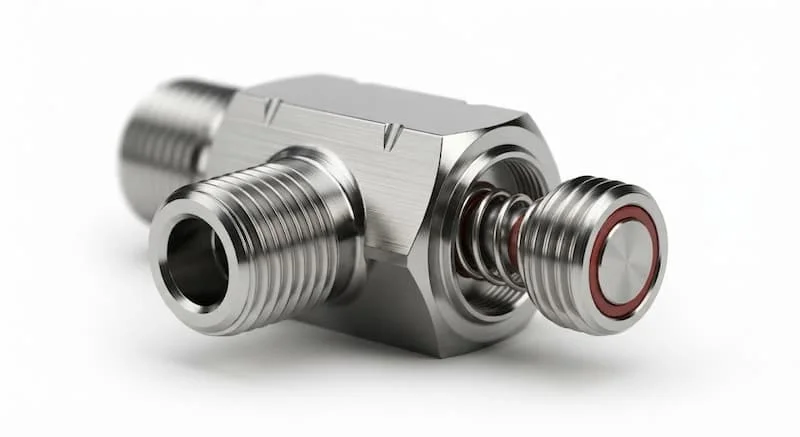

Van Lò Xo (Spring Check Valve)

• Cấu tạo: Trang bị một lò xo nén cơ học đàn hồi cao để ép chặt ti van hoặc đĩa van vào màng đệm.

• Ưu điểm: Tốc độ phản hồi đóng van cực nhanh, không phụ thuộc vào hướng đặt của van.

• Nhược điểm & Ứng dụng: Lò xo có thể bị giảm độ đàn hồi sau thời gian dài vận hành liên tục. Sử dụng trong các van nạp góc, van xả áp tích hợp.

Van Ren Và Van Tích Hợp Đầu Nối Nhanh (Quick Coupler)

• Van khóa ren: Chân ren M10x1, M8x1 hoặc 1/8 NPT giúp bắt chặt trực tiếp vào thân van tổng hoặc bình chứa.

• Van đầu nối nhanh: Tích hợp sẵn chuẩn chân đực (Male Quick Disconnect) kích thước 8mm, cho phép cắm rút dây bơm cao áp thao tác nhanh mà không cần vặn ren.

Thông Số Kỹ Thuật Cần Quan Tâm

So Sánh Các Vật Liệu Chế Tạo Van Nạp

Vật liệu đúc thân van ảnh hưởng trực tiếp đến khả năng chịu tải và độ bền của thiết bị:

• Đồng thau (Brass): Giá thành rẻ, dẻo dai, dễ gia công chi tiết ren mịn. Khả năng chịu áp lực ở mức khá (dưới 250 bar). Thích hợp cho các ứng dụng cơ bản, tối ưu chi phí.

• Inox 304 / Inox 316: Khả năng chống ăn mòn và gỉ sét tuyệt đối. Độ cứng cơ học rất cao, chịu áp lực trên 300 bar vượt trội, không bị biến dạng bước ren khi siết lực mạnh. Giá thành cao hơn đồng.

• Thép hợp kim mạ: Chịu áp và va đập cơ học tốt nhưng dễ bị gỉ sét bề mặt nếu tiếp xúc với hơi ẩm trong khí nén lâu ngày.

Vì Sao Cần Sử Dụng PCP check valve?

Thiết kế một cụm PCP check valve chuẩn kỹ thuật đem lại những lợi ích thiết thực:

• Khóa chặt áp suất nội bộ: Ngăn chặn tuyệt đối hiện tượng khí nén bị rò rỉ hoặc xả ngược ra ngoài khi tháo dây bơm.

• Tăng độ ổn định cho hệ thống: Giữ áp suất bên trong bình tích khí luôn duy trì ở mức cài đặt, đảm bảo hiệu suất vận hành cho các chu kỳ tiếp theo.

• Bảo vệ an toàn cho người vận hành: Triệt tiêu nguy cơ dây bơm cao áp bị quật ngược do lực khí xả ngược đột ngột khi tháo chốt nối nhanh.

• Giảm tải cho thiết bị nạp: Giúp máy nén khí hoặc bơm tay không phải chịu lực nén dội ngược từ bình chứa trong quá trình nghỉ giữa các nhịp bơm.

Van Nạp 1 Chiều PCP Được Sử Dụng Ở Đâu?

Linh kiện hiện diện phổ biến trong các hạ tầng khí nén áp lực cao:

• Hệ thống nạp bình khí nén cao áp, bình chứa khí nhôm, bình carbon composite.

• Cụm đầu nạp của bơm tay cao áp 4500 PSI, máy nén khí áp cao mini.

• Các thiết bị thử áp đường ống, hệ thống chiết nạp khí công nghiệp.

• Thiết bị lặn nông, hệ thống xả khí an toàn trong phòng thí nghiệm.

Khi Nào Cần Thay Thế Van Nạp?

Bạn nên tiến hành kiểm tra và thay mới van nạp khi xuất hiện các dấu hiệu:

• Hiện tượng rò rỉ khí: Có tiếng xì nhẹ hoặc bong bóng xà phòng nổi lên tại đầu chân nạp sau khi đã ngừng bơm.

• Kim đồng hồ áp suất sụt giảm: Áp suất bình chứa bị tụt dần theo thời gian dù không hề sử dụng.

• Van bị kẹt cơ học: Bơm khí không vào do bi van/ti van bị kẹt cứng, hoặc van không tự đóng lại làm khí xả ồ ạt ra đầu nạp.

• Gioăng cao su bị mòn gãy: Màng đệm Viton bị xé rách hoặc xẹp dẹp do siết quá lực hoặc lão hóa theo thời gian.

Sai Lầm Thường Gặp Khi Sử Dụng

1. Mua sai bước ren kết nối: Nhầm lẫn giữa ren hệ mét (M10x1) và ren hệ Anh (1/8 NPT) dẫn đến cháy ren, làm hỏng kết cấu thân van tổng.

2. Dùng van không đủ cấp chịu áp: Lắp van đồng giá rẻ cấp tải 200 bar vào hệ thống nạp 300 bar gây nguy cơ nứt vỡ thân van rất nguy hiểm.

3. Không xả ẩm đường khí nén: Khí nén đọng nhiều hơi nước làm đọng cặn, gây gỉ sét lò xo bên trong van làm kẹt ti van.

4. Quấn quá nhiều băng tan vào ren chân nạp: Băng tan thừa bị xé rách lọt vào lòng van, kẹt vào bề mặt gioăng gây hở van.

Cách Lựa Chọn PCP check valve Chuẩn Kỹ Thuật

Các Bước Chọn Van Tối Ưu

1. Kiểm tra áp suất vận hành tối đa: Xác định áp suất làm việc của bình chứa (200 bar, 250 bar hay 300 bar) để chọn cấp van tương ứng.

2. Đo chính xác kích thước chân ren: Dùng thước kẹp đo đường kính ren và bước ren (M10x1, M8x1 hoặc 1/8 NPT).

3. Lựa chọn vật liệu phù hợp: Ưu tiên chọn van thân Inox 304/316 với gioăng Viton chịu áp để đảm bảo độ bền tối đa.

4. Lựa chọn kiểu chân nạp: Chọn chân đực nối nhanh 8mm nếu thường xuyên tháo lắp dây bơm, hoặc chọn dạng ren xoáy cố định.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Đúng cấp áp suất làm việc (Tối thiểu 300 Bar / 4500 PSI).

• Đúng thông số chân ren khớp với cổng nạp trên thiết bị.

• Vật liệu thân van chế tạo từ Inox 304 hoặc Đồng thau nguyên khối dày dặn.

• Hệ thống gioăng làm kín đi kèm làm từ cao su chịu nhiệt/chịu áp Viton.

• Ti van và bi van chuyển động trơn tru, không có gờ xước.

• Đơn vị bán hàng có đầy đủ thông số kỹ thuật và chính sách bảo hành rõ ràng.

Các Câu Hỏi Thường Gặp (FAQ)

Van nạp 1 chiều PCP dùng để làm gì?

Van nạp 1 chiều PCP dùng để dẫn luồng khí nén áp suất cao đi vào bình chứa và tự động đóng chặn hoàn toàn không cho dòng khí thoát ngược ra ngoài khi ngừng bơm.

Van nạp 1 chiều PCP hoạt động như thế nào?

Van hoạt động dựa trên sự chênh lệch áp suất. Áp lực nạp vào sẽ đẩy bi/đĩa van mở ra cho khí đi qua. Khi ngừng nạp, áp lực khí bên trong bình sẽ ép ngược bi/đĩa van đóng chặt vào gioăng làm kín.

Nên chọn van bằng đồng hay inox?

Nên ưu tiên chọn van bằng inox 304 hoặc 316. Mặc dù giá thành cao hơn van đồng, van inox có độ cứng cơ học vượt trội, chịu áp lực trên 300 bar tốt hơn và hoàn toàn không bị gỉ sét theo thời gian.

Khi nào cần thay van nạp 1 chiều?

Cần thay van khi phát hiện hiện tượng xì khí ở đầu nạp, van bị kẹt không nạp được khí vào, hoặc khi tháo van ra thấy gioăng đệm bị biến dạng, rách hỏng.

Làm sao để chọn đúng kích thước van?

Bạn cần dùng thước kẹp đo đường kính ngoài của chân ren và dùng dưỡng đo bước ren để xác định chính xác chân ren là M10x1, M8x1 hay 1/8 NPT trước khi đặt mua.

Kết Luận Và Đăng Ký Tư Vấn Kỹ Thuật

Linh kiện van nạp 1 chiều pcp đóng vai trò cực kỳ quan trọng trong việc đảm bảo an toàn, duy trì áp suất ổn định và kéo dài tuổi thọ cho toàn bộ hệ thống khí nén áp lực cao. Việc hiểu rõ cấu tạo, thông số chịu áp và lựa chọn đúng chủng loại van chất lượng sẽ giúp bạn hoàn toàn an tâm trong suốt quá trình vận hành.
