Van An Toàn DN40: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình vận hành các hệ thống áp lực công nghiệp như lò hơi, bình tích khí hay đường ống dẫn hơi nóng, hiện tượng quá áp đột ngột luôn là mối đe dọa trực tiếp đến độ an toàn của toàn bộ công trình. Một sự cố nổ vỡ bình chứa hay rò rỉ khí cao áp không chỉ làm hư hỏng dây chuyền sản xuất đắt tiền mà còn tiềm ẩn nguy cơ gây nguy hiểm đến tính mạng con người. Để ngăn chặn triệt để các rủi ro này, dòng sản phẩm van an toàn 1½ inch đóng vai trò là "chốt chặn" an toàn cuối cùng, tự động bảo vệ hệ thống luôn hoạt động trong ngưỡng áp suất cho phép.

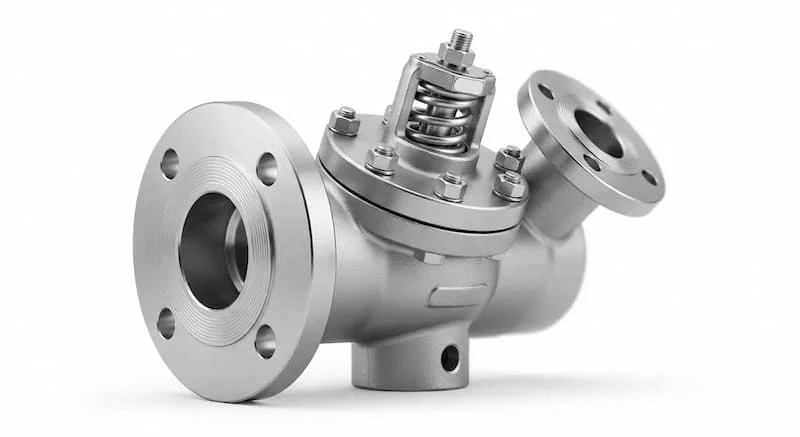

Van An Toàn DN40 Là Gì?

Van an toàn DN40 là van bảo vệ áp suất có kích thước danh nghĩa DN40 (1½ inch). Van tự động mở để xả lưu chất khi áp suất vượt mức cài đặt và tự đóng khi áp suất trở về ngưỡng an toàn.

Ký Hiệu Kỹ Thuật Và Vai Trò Bảo Vệ

Trong ngành cơ điện và thiết bị áp lực, ký hiệu DN40 thể hiện đường kính danh nghĩa của cổng kết nối là 40 mm, tương đương 1½ inch (1.5 inch) theo tiêu chuẩn hệ Inch. Kích thước này rất phổ biến trên các tuyến ống nhánh, đầu ra của lò hơi công suất vừa và nhỏ hoặc trên đỉnh các bình chứa khí nén.

Khác với các dòng van điều tiết thông thường, van an toàn 1½ inch hoạt động hoàn toàn tự động dựa vào sự cân bằng lực cơ học. Thiết bị được lắp đặt ở nhiều môi trường làm việc khác nhau như hơi nóng (Steam), khí nén (Air), nước nóng, dầu truyền nhiệt và các loại hóa chất lỏng.

Nguyên Lý Hoạt Động Của van an toàn 1½ inch

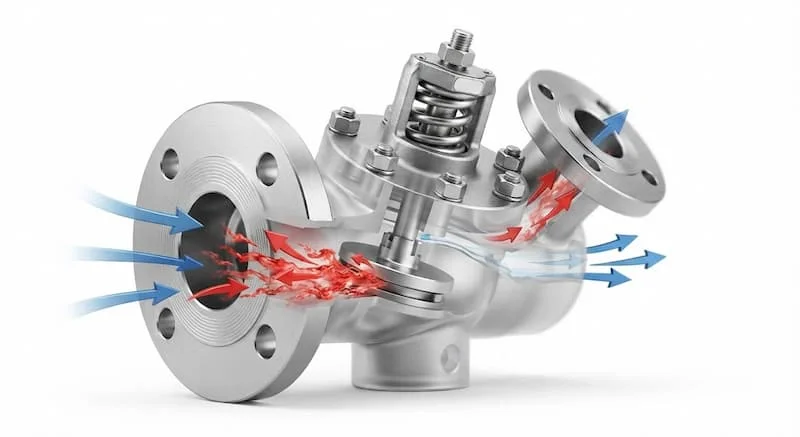

Cơ chế vận hành của van dựa trên sự đối kháng lực giữa áp suất lưu chất bên trong đường ống và lực nén của lò xo cơ học:

• Trạng thái bình thường: Lò xo van được hiệu chỉnh ở một mức áp suất cài đặt định sẵn (Set Pressure). Lực nén của lò xo đẩy đĩa van ép chặt vào ghế van, giữ cho hệ thống hoàn toàn kín, không bị rò rỉ lưu chất.

• Quá trình mở van (Xả áp): Khi áp suất nội bộ của hệ thống gia tăng bất thường và vượt qua ngưỡng áp suất cài đặt, lực đẩy của lưu chất sẽ thắng lực nén lò xo. Đĩa van bị nâng lên khỏi ghế van, tạo khoảng hở cho lưu chất thoát ra ngoài để hạ áp nhanh chóng.

• Quá trình đóng van (Phục hồi): Khi lượng lưu chất xả bớt làm áp suất hệ thống hạ xuống dưới ngưỡng an toàn (thường thấp hơn áp suất cài đặt từ 5% đến 10%), lực nén lò xo sẽ lập tức đẩy đĩa van về lại vị trí ban đầu, đóng kín đường ống để hệ thống tiếp tục vận hành bình thường.

Các Loại van an toàn 1½ inch Phổ Biến

Dựa vào cấu trúc cơ học, phương thức kết nối và vật liệu chế tạo, dòng van an toàn 1½ inch được phân thành các nhóm chính:

Phân Loại Theo Cơ Cấu Vận Hành

• Van an toàn lò xo (Spring Loaded Safety Valve): Loại phổ biến nhất hiện nay, sử dụng lực nén lò xo để giữ đĩa van. Van có thiết kế gọn nhẹ, phản ứng nhanh, dễ dàng điều chỉnh áp suất cài đặt và lắp đặt linh hoạt.

• Van an toàn đối trọng (Weight Loaded Safety Valve): Sử dụng quả đai/quả cân cơ học để tạo lực ép lên đĩa van. Loại này kích thước cồng kềnh, cấu tạo phức tạp hơn và hiện ít được dùng cho kích thước DN40.

Phân Loại Theo Kiểu Kết Nối Và Vật Liệu

• Van an toàn ren DN40: Thường làm bằng đồng hoặc inox, thiết kế gọn nhẹ, kết nối nhanh với các đường ống ren 1½ inch, phù hợp cho hệ thống khí nén và nước.

• Van an toàn mặt bích DN40: Chế tạo bằng gang, thép hoặc inox với vành bích tiêu chuẩn BS, JIS, ANSI. Chịu được áp lực lớn, độ rung lắc cao và chuyên dùng cho lò hơi, hệ thống hơi nóng công nghiệp.

Thông Số Kỹ Thuật van an toàn 1½ inch

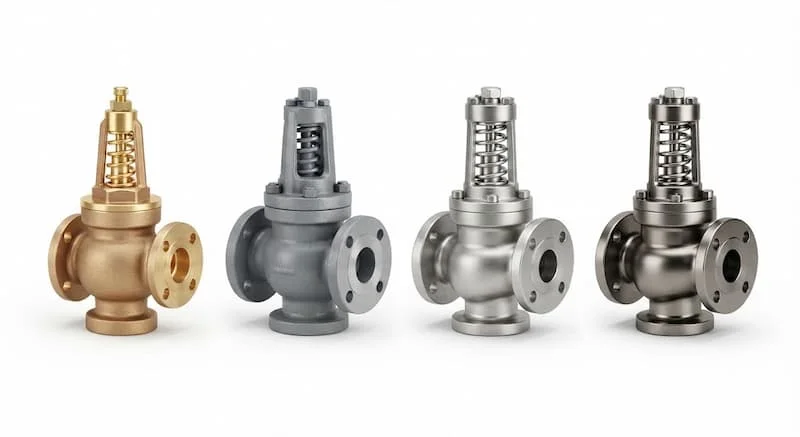

So Sánh Các Loại Vật Liệu Chế Tạo Van DN40

Vật liệu sản xuất quyết định khả năng chịu nhiệt, chịu áp và độ bền của van trong từng môi trường môi chất:

• Đồng (Brass/Bronze): Giá thành hợp lý, chống ăn mòn tốt trong môi trường nước sạch, khí nén và hơi nước áp suất thấp. Dải nhiệt độ chịu đựng trung bình.

• Gang xám và Gang dẻo (Cast Iron/Ductile Iron): Chịu va đập tốt, giá thành tối ưu cho các kích thước lắp bích công nghiệp. Phổ biến trong các hệ thống cấp nước nóng, lò hơi trung áp.

• Thép Carbon (WCB): Khả năng chịu nhiệt độ cực cao (lên tới 400 độ C) và áp suất rất lớn. Là lựa chọn tiêu chuẩn cho hệ thống hơi nóng cao áp và truyền dẫn dầu nhiệt.

• Inox 304 và Inox 316: Kháng hoàn toàn hóa chất ăn mòn, axit, nước mặn và chịu nhiệt độ cao. Được bắt buộc sử dụng trong nhà máy thực phẩm, dược phẩm và hóa chất.

Vì Sao Nên Sử Dụng van an toàn 1½ inch?

Trang bị van an toàn 1½ inch đem lại những giá trị cốt lõi cho sự an toàn của công trình:

• Bảo vệ tuyệt đối thiết bị đắt tiền: Ngăn chặn nguy cơ nứt vỡ bình tích áp, biến dạng nồi hơi hay nổ đường ống do hiện tượng tăng áp ngoài kiểm soát.

• Tuân thủ quy định an toàn lao động: Đáp ứng các tiêu chuẩn kiểm định nghiêm ngặt của nhà nước về quản lý thiết bị có yêu cầu nghiêm ngặt về an toàn.

• Tự động hóa quá trình xả áp: Hoạt động hoàn toàn cơ học, không phụ thuộc vào nguồn điện hay tác động của con người, đảm bảo xả áp kịp thời ngay cả khi mất điện toàn hệ thống.

• Tối ưu chi phí bảo trì: Chi phí đầu tư một van an toàn rất nhỏ so với thiệt hại toàn bộ hệ thống khi xảy ra sự cố quá áp.

So Sánh van an toàn 1½ inch Với Các Loại Van Khác

van an toàn 1½ inch Được Sử Dụng Ở Đâu?

Nhờ kích thước DN40 linh hoạt, thiết bị có mặt tại hầu hết các công trình áp lực:

• Hệ thống nồi hơi (Boiler), lò hơi tầng sôi, lò hơi đốt than/củi.

• Bình chịu áp lực, bình tích khí của hệ thống máy nén khí công nghiệp.

• Mạng lưới đường ống dẫn hơi nóng, nước nóng trung tâm trong các nhà máy dệt nhuộm, may mặc.

• Dây chuyền chế biến thực phẩm, đồ uống, nhà máy sản xuất hóa chất, dược phẩm.

Khi Nào Cần Sử Dụng van an toàn 1½ inch?

Bắt buộc phải chỉ định lắp đặt thiết bị tại các vị trí:

• Ngay trên đỉnh hoặc đầu ra của các thiết bị sinh áp như nồi hơi, máy nén khí, bình tích áp.

• Trên các đoạn đường ống kín có hiện tượng giãn nở nhiệt của chất lỏng (gây tăng áp).

• Phía sau các trạm giảm áp để phòng ngừa trường hợp van giảm áp bị kẹt hỏng làm áp xối thẳng sang hệ thống phía sau.

Sai Lầm Thường Gặp Khi Sử Dụng Van An Toàn

1. Chọn sai áp suất cài đặt (Set Pressure): Cài đặt áp suất xả cao hơn áp suất thiết kế tối đa của bình chứa, khiến bình bị nổ trước khi van kịp mở.

2. Nhầm lẫn giữa van an toàn cho nước và van an toàn cho hơi/khí: Van dùng cho chất khí cần đĩa van mở nhanh (Full Lift), trong khi van dùng cho chất lỏng mở từ từ (Standard Lift).

3. Không thực hiện kiểm định định kỳ: Lò xo bị gỉ sét hoặc cặn bẩn bám cứng làm kẹt đĩa van, khiến van không thể mở khi gặp sự cố.

4. Lắp thêm van khóa phía trước van an toàn: Điều này làm mất khả năng bảo vệ tự động nếu vô tình đóng van khóa lại.

Hướng Dẫn Lựa Lựa Chọn van an toàn 1½ inch Chuẩn Kỹ Thuật

Các Bước Chọn Van Tối Ưu

1. Xác định môi chất: Chọn van inox cho hóa chất/thực phẩm; van gang/thép cho hơi nóng; van đồng cho nước và khí nén.

2. Xác định áp suất làm việc và áp suất cài đặt: Áp suất cài đặt phải nhỏ hơn hoặc bằng áp suất làm việc cho phép tối đa (MAWP) của thiết bị cần bảo vệ.

3. Chọn kiểu kết nối: Chọn kết nối ren cho ứng dụng nhỏ gọn, áp suất vừa; chọn mặt bích cho hệ thống công nghiệp áp lực cao.

4. Kiểm tra lưu lượng xả tối đa: Đảm bảo khả năng xả của van lớn hơn lưu lượng sinh áp tối đa của hệ thống.

Quy Trình Lắp Đặt van an toàn 1½ inch Đúng Kỹ Thuật

1. Lắp theo phương thẳng đứng: Thân van và nắp lò xo phải luôn hướng lên trên để đĩa van vận hành chính xác theo phương dọc.

2. Lắp gần thiết bị cần bảo vệ: Khoảng cách từ thiết bị (như bình áp lực) đến van an toàn càng ngắn càng tốt, không lắp qua các đoạn cong gấp khúc.

3. Vệ sinh đường ống trước khi gắn van: Xịt rửa sạch cặn hàn, rác bẩn để tránh kẹt đĩa van khi van xả thử.

4. Đấu nối đường ống xả an toàn: Đường ống xả từ cổng ra của van phải hướng về nơi an toàn, không hướng vào vị trí có người qua lại và phải có gá đỡ riêng để không dồn trọng lượng lên thân van.

5. Kiểm định trước khi vận hành: Van bắt buộc phải được kẹp chì và cấp tem kiểm định an toàn do đơn vị có thẩm quyền cấp trước khi đưa vào vận hành chính thức.

Checklist Kiểm Tra Trước Khi Mua Van

• Kích thước danh nghĩa chuẩn DN40 (1½ inch / Phi 48 mm).

• Áp suất cài đặt (Set Pressure) khớp 100% với hồ sơ kỹ thuật thiết kế.

• Vật liệu thân van, đĩa van và lò xo kháng tốt với môi chất sử dụng.

• Dạng kết nối (Ren NPT/BSPT hoặc Mặt bích JIS/BS/ANSI) trùng khớp với đường ống.

• Có đầy đủ giấy chứng nhận xuất xứ CO và chứng nhận chất lượng CQ.

• Có bản vẽ kích thước chi tiết và catalogue từ nhà sản xuất.

• Đơn vị cung cấp có hỗ trợ dịch vụ hiệu chỉnh và kẹp chì kiểm định.

Các Câu Hỏi Thường Gặp (FAQ)

Van an toàn 1½ inch tương đương bao nhiêu inch?

Kích thước DN40 tương đương với 1½ inch (hoặc 1.5 inch) trong hệ đo lường Inch, dùng lắp cho ống có đường kính ngoài khoảng 48.3 mm.

Van an toàn DN40 dùng cho hơi nóng được không?

Hoàn toàn được. Tuy nhiên, bạn cần chọn dòng van an toàn thân gang, thép hoặc inox trang bị đĩa chịu nhiệt, có tay giật (Lever) và đạt tiêu chuẩn xả cho môi chất hơi (Steam).

Nên chọn van an toàn bằng đồng hay inox?

Nên chọn van đồng cho các ứng dụng nước sạch, khí nén thông thường để tiết kiệm chi phí. Chọn van inox cho môi trường hóa chất, thực phẩm hoặc hơi nóng áp lực cao để đảm bảo độ bền tuyệt đối.

Bao lâu nên kiểm định van an toàn DN40 một lần?

Theo quy định an toàn thiết bị áp lực, van an toàn dn40 cần được tháo ra hiệu chuẩn, kẹp chì và kiểm định định kỳ ít nhất 12 tháng (1 năm) một lần.

Van an toàn DN40 có điều chỉnh được áp suất cài đặt không?

Có. Hầu hết các dòng van an toàn lò xo DN40 đều có vít hiệu chỉnh lực nén lò xo ở phía trên nắp van. Tuy nhiên, việc điều chỉnh này bắt buộc phải do kỹ thuật viên có chuyên môn thực hiện trên bệ thử áp lực chuyên dụng.
