Kitz Gate Valve: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình thiết kế và vận hành các hạ tầng kỹ thuật hiện đại, việc đảm bảo khả năng đóng ngắt dòng chảy an toàn, giảm thiểu tối đa tổn thất áp suất trên tuyến ống là ưu tiên hàng đầu của mọi kỹ sư. Một sự cố rò rỉ lưu chất hay hiện tượng kẹt van trên hệ thống truyền dẫn chính không chỉ làm ngưng trệ toàn bộ dây chuyền sản xuất mà còn kéo theo chi phí sửa chữa cực kỳ tốn kém. Để giải quyết triệt để rủi ro này, dòng sản phẩm kitz gate valve (van cổng KITZ) đến từ Nhật Bản chính là giải pháp chặn dòng hoàn hảo, bền bỉ và đạt độ tin cậy vượt trội qua hàng thập kỷ sử dụng.

Kitz Gate Valve Là Gì?

Van cổng KITZ là dòng van cổng do thương hiệu KITZ sản xuất, được sử dụng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống. Van được chế tạo từ nhiều vật liệu như đồng, gang, thép hoặc inox, phù hợp với các hệ thống nước, hơi, khí nén và hóa chất.

Giới Thiệu Thương Hiệu KITZ Và Cấu Tạo Cơ Bản

KITZ Corporation (thành lập từ năm 1951 tại Nhật Bản) là một trong những tập đoàn sản xuất van công nghiệp uy tín và lâu đời nhất thế giới. Các sản phẩm của KITZ nổi tiếng nhờ quy trình đúc kim loại chuẩn xác, công nghệ gia công cơ khí tiên tiến và kiểm soát chất lượng nghiêm ngặt.

Về cấu trúc kỹ thuật, một thiết bị van cổng KITZ tiêu chuẩn được cấu thành từ các bộ phận chính:

• Thân van (Body) và Nắp van (Bonnet): Chịu áp lực trực tiếp và bao bọc các chi tiết chuyển động bên trong.

• Đĩa van (Gate/Wedge): Bộ phận đóng vai trò là "cánh cổng" chắn ngang dòng chảy.

• Trục van (Stem): Kết nối đĩa van với bộ phận điều khiển, bao gồm dạng trục nổi (Rising Stem) hoặc trục chìm (Non-rising Stem).

• Bộ điều khiển (Handwheel): Tay quay vô lăng giúp thao tác đóng mở bằng tay nhẹ nhàng.

Nguyên Lý Hoạt Động Của van cổng KITZ

Thiết bị vận hành dựa trên chuyển động tịnh tiến lên xuống của đĩa van theo phương vuông góc với hướng di chuyển của lưu chất:

• Quá trình mở van: Khi xoay tay quay vô lăng theo chiều ngược kim đồng hồ, trục van sẽ kéo đĩa van nâng thẳng lên phía trên nắp van. Khi đĩa van rút hoàn toàn ra khỏi lòng ống, lòng van mở hoàn toàn (Full Bore), cho phép dòng chảy đi qua mượt mà mà không gặp bất kỳ cản trở cơ học nào.

• Quá trình đóng van: Xoay vô lăng theo chiều kim đồng hồ, trục van ép đĩa van chèn chặt xuống vị trí tựa (Seat). Lực chèn cơ học kết hợp với đệm làm kín giúp chặn đứng hoàn toàn dòng lưu chất.

• Vì sao không nên dùng van cổng để điều tiết lưu lượng: Đĩa van cổng được thiết kế để nằm ở hai vị trí tuyệt đối (Mở hoàn toàn hoặc Đóng hoàn toàn). Nếu mở dở đĩa van ở vị trí trung gian, áp lực dòng chảy tốc độ cao sẽ va đập liên tục vào mép đĩa, gây ra hiện tượng rung lắc, mài mòn đĩa van và phá hủy bề mặt làm kín (Seat) chỉ trong thời gian ngắn.

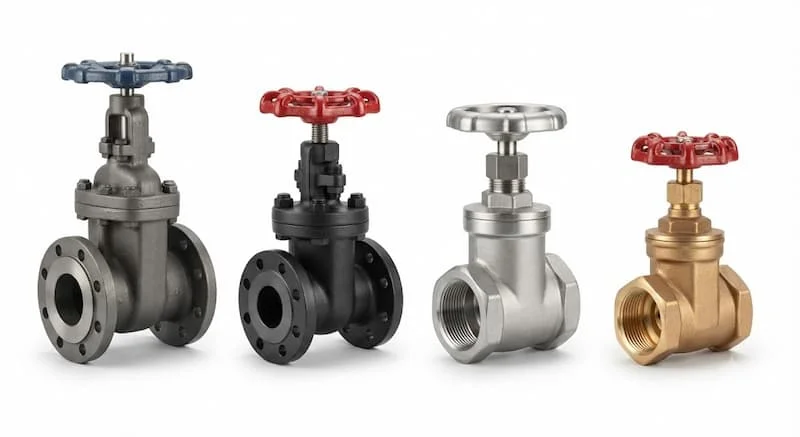

Các Dòng van cổng KITZ Phổ Biến

Để đáp ứng đa dạng môi trường môi chất và tiêu chuẩn đường ống, thương hiệu KITZ cung cấp các nhóm sản phẩm van cổng KITZ chuyên biệt:

Van Cổng Đồng KITZ (Bronze/Brass Gate Valve)

• Cấu tạo: Thân làm bằng đồng đúc (Bronze/Brass), nối ren tiêu chuẩn BS21 hoặc NPT.

• Ưu điểm: Chống ăn mòn nước sạch tốt, kích thước nhỏ gọn từ DN15 đến DN80.

• Ứng dụng: Mạng lưới cấp nước dân dụng, đường ống hơi nước áp suất thấp trong tòa nhà.

Van Cổng Gang KITZ (Cast Iron/Ductile Iron Gate Valve)

• Cấu tạo: Thân gang xám hoặc gang dẻo, kết nối mặt bích chuẩn JIS 10K, JIS 20K hoặc Class 125.

• Ưu điểm: Giá thành tối ưu, chịu lực nén cơ học tốt, kích thước rộng từ DN50 đến DN300+.

• Ứng dụng: Hệ thống phân phối nước sạch đô thị, PCCC, HVAC và xử lý nước thải.

Van Cổng Inox KITZ (Stainless Steel Gate Valve)

• Cấu tạo: Chế tạo hoàn toàn từ inox SCS13A (Inox 304) hoặc SCS14A (Inox 316).

• Ưu điểm: Kháng hóa chất, chịu tính axit, kiềm và chống oxy hóa bề mặt tuyệt đối.

• Ứng dụng: Nhà máy hóa chất, dây chuyền thực phẩm, dược phẩm và môi trường nước biển.

Van Cổng Thép KITZ (Carbon Steel Gate Valve)

• Cấu tạo: Thân thép đúc WCB hoặc thép rèn A105, kết nối mặt bích Class 150, Class 300, Class 600.

• Ưu điểm: Chịu nhiệt độ cực cao (lên tới 425 độ C) và áp lực vận hành rất lớn.

• Ứng dụng: Nhà máy lọc hóa dầu, nhiệt điện và mạng lưới truyền dẫn hơi nóng cao áp.

Thông Số Kỹ Thuật van cổng KITZ

So Sánh Các Vật Liệu Chế Tạo Van Cổng KITZ

Vì Sao Nên Chọn van cổng KITZ?

Sản phẩm van cổng KITZ luôn là sự lựa chọn ưu tiên hàng đầu tại các dự án trọng điểm nhờ những ưu thế vượt trội:

• Chất lượng chuẩn Nhật Bản: Mọi sản phẩm xuất xưởng đều trải qua quy trình thử áp lực nghiêm ngặt, tỷ lệ lỗi cực thấp.

• Độ kín tuyệt đối: Mặt tựa đĩa van và thân van được mài bóng chính xác bằng công nghệ CNC, đảm bảo làm kín hoàn toàn, không gây rò rỉ.

• Tuổi thọ vận hành lâu dài: Vật liệu đúc nguyên khối đầm chắc, trục van bằng thép không gỉ gia công chịu lực giúp van vận hành ổn định qua hàng chục năm.

• Hệ thống Catalogue rõ ràng: Dễ dàng tra cứu mã sản phẩm, kích thước hình học chuẩn xác giúp kỹ sư thuận tiện trong khâu thiết kế bản vẽ CAD/3D.

So Sánh van cổng KITZ Với Các Thương Hiệu Khác

van cổng KITZ Được Sử Dụng Ở Đâu?

Nhờ chủng loại đa dạng, dòng van cổng KITZ có mặt trong hầu hết hạ tầng công nghiệp và dân dụng:

• Hệ thống phân phối nước sạch đô thị, mạng lưới phòng cháy chữa cháy PCCC tòa nhà.

• Hệ thống điều hòa không khí trung tâm HVAC, trạm bơm thông gió và cấp thoát nước.

• Dây chuyền sản xuất bia, nước giải khát, nhà máy thực phẩm và dược phẩm.

• Nhà máy hóa chất, lọc hóa dầu, hệ thống truyền dẫn hơi nóng công nghiệp.

Khi Nào Nên Sử Dụng van cổng KITZ?

Kỹ sư thiết kế nên chỉ định dòng van cổng KITZ trong các trường hợp:

• Tuyến đường ống yêu cầu duy trì nguyên vẹn lưu lượng và áp suất dòng chảy.

• Đường ống có đường kính từ DN50 trở lên, nơi việc sử dụng van bi mặt bích tốn kém chi phí hơn.

• Các dự án trọng điểm, nhà máy FDI yêu cầu thiết bị đạt tiêu chuẩn quốc tế nghiêm ngặt.

• Vị trí lắp đặt van chặn tổng, ít khi thao tác đóng mở liên tục.

Sai Lầm Thường Gặp Khi Sử Dụng Van Cổng KITZ

1. Sử dụng van cổng để tiết lưu dòng chảy: Mở dở tay quay vô lăng làm mép đĩa van bị xối mòn, dẫn đến hư hỏng van và không thể đóng kín về sau.

2. Lắp nhầm tiêu chuẩn mặt bích: Dùng van mặt bích chuẩn JIS 10K gắn vào đường ống hàn bích tiêu chuẩn ANSI Class 150 làm lệch tâm lỗ bu lông.

3. Không siết đều lực bu lông mặt bích: Siết chéo bu lông lệch lực làm vặn xoắn thân van, gây kẹt trục khi quay vô lăng.

4. Bỏ qua công tác bảo trì trục van: Trục van nổi hoạt động ngoài trời không được tra mỡ bôi trơn định kỳ dẫn đến rỉ sét, cứng tay quay.

Hướng Dẫn Lựa Lựa Chọn van cổng KITZ Chuẩn Kỹ Thuật

Các Bước Chọn Van Tối Ưu

1. Xác định môi chất truyền dẫn: Chọn van đồng/gang cho nước sạch, chọn van inox cho hóa chất/thực phẩm, chọn van thép cho hơi nóng cao áp.

2. Xác định kích thước và áp suất: Chọn đúng DN đường ống và áp suất PN/JIS phù hợp với thông số làm việc của hệ thống.

3. Kiểm tra kiểu kết nối: Chọn kết nối ren cho kích thước nhỏ (DN15 - DN50) và kết nối bích cho kích thước lớn (DN50 trở lên).

4. Xác định chủng loại trục van: Chọn van trục chìm cho không gian hẹp; chọn van trục nổi khi cần quan sát trạng thái đóng/mở van từ xa.

Quy Trình Lắp Đặt van cổng KITZ Đúng Kỹ Thuật

1. Vệ sinh lòng ống: Xịt rửa sạch xỉ hàn, cát bẩn bên trong đường ống để tránh làm xước mặt tựa đĩa van.

2. Kiểm tra van trước khi lắp: Quay thử vô lăng 1 - 2 chu trình đóng mở để đảm bảo trục van di chuyển trơn tru.

3. Đặt gioăng đệm bích: Đặt gioăng đệm chính giữa hai mặt bích van và mặt bích ống.

4. Siết bu lông đối ứng: Siết lực bu lông theo thứ tự đối đỉnh (hình sao) để lực nén ép đều lên toàn bộ bề mặt gioăng.

5. Thử áp hệ thống: Mở hoàn toàn van và tiến hành cấp lưu chất thử áp để kiểm tra độ kín của mối nối.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Đúng thương hiệu KITZ, đúc nổi logo rõ ràng trên thân van.

• Đúng mã model sản phẩm (ví dụ: KITZ FH, KITZ 10FCHI, KITZ UCB...).

• Đúng kích thước DN và tiêu chuẩn mặt bích (JIS 10K, ANSI 150...).

• Đúng chất liệu thân van, đĩa van và vật liệu gioăng đệm.

• Đầy đủ chứng từ xuất xứ CO và chứng nhận chất lượng CQ từ nhà sản xuất.

• Có catalogue kỹ thuật và bản vẽ kích thước chi tiết đi kèm.

• Sản phẩm được hưởng chính sách bảo hành chính hãng từ nhà phân phối.

Các Câu Hỏi Thường Gặp (FAQ)

Kitz Gate Valve được sản xuất ở đâu?

Thương hiệu KITZ có trụ sở chính tại Nhật Bản và sở hữu các nhà máy sản xuất hiện đại đạt chuẩn ISO tại Nhật Bản, Thái Lan, Đài Loan và Trung Quốc. Mọi nhà máy đều vận hành theo tiêu chuẩn kiểm soát chất lượng nghiêm ngặt của tập đoàn KITZ.

Van cổng KITZ có những vật liệu chế tạo nào?

Kitz gate valve được chế tạo từ đa dạng vật liệu bao gồm: Đồng (Bronze/Brass), Gang xám (Cast Iron), Gang dẻo (Ductile Iron), Inox 304/316 (Stainless Steel) và Thép carbon (Cast Steel).

Kitz Gate Valve có dùng cho hơi nóng được không?

Có. Tuy nhiên, bạn cần chọn dòng van cổng KITZ thân thép rèn/thép đúc (như mã Class 150/300) hoặc van thân inox có khả năng chịu nhiệt độ lên tới 300 - 425 độ C.

Van cổng KITZ nối ren và nối mặt bích khác nhau như thế nào?

Dòng nối ren thường có kích thước nhỏ (DN15 - DN80), chịu áp trung bình và dễ vặn lắp thủ công. Dòng nối mặt bích dành cho đường ống lớn (DN50 - DN600+), chịu áp lực cao và có độ ổn định cơ học vượt trội.

Làm sao để phân biệt Kitz Gate Valve chính hãng?

Sản phẩm KITZ chính hãng có thân đúc sắc nét, logo KITZ và thông số áp lực đúc nổi rõ ràng. Sơn phủ bề mặt đồng đều, tay quay vô lăng cứng cáp và luôn đi kèm giấy chứng nhận CO/CQ bản gốc từ nhà đại lý ủy quyền.

Kết Luận Và Đăng Ký Tư Vấn Kỹ Thuật

Trang bị dòng sản phẩm kitz gate valve chính hãng là quyết định đầu tư tối ưu giúp đảm bảo sự an toàn, độ bền tuyệt đối và tính liên tục cho mọi hệ thống truyền dẫn công nghiệp. Việc lựa chọn đúng model, vật liệu và tiêu chuẩn kết nối sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí bảo trì trong suốt vòng đời công trình.

Liên hệ ngay với chúng tôi hôm nay để nhận tư vấn kỹ thuật chuyên sâu từ đội ngũ kỹ sư, xem bản vẽ catalogue và nhận báo giá kitz gate valve chính hãng với mức chiết khấu tốt nhất!
