Van Lọc Khí: Cấu Tạo, Nguyên Lý Hoạt Động Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong môi trường vận hành công nghiệp hiện đại, khí nén được coi là nguồn năng lượng quan trọng thứ tư sau điện, nước và gas. Tuy nhiên, khí nén thu nhận trực tiếp từ môi trường thường chứa nhiều tạp chất như bụi bẩn, hơi ẩm và màng dầu từ máy nén khí. Nếu không được xử lý triệt để, các tác nhân này sẽ nhanh chóng làm mài mòn xi lanh, gây kẹt van điện từ và làm giảm tuổi thọ của toàn bộ dây chuyền sản xuất. Để giải quyết triệt để bài toán này, việc trang bị air filter regulator chính là giải pháp kỹ thuật cốt lõi giúp bảo vệ thiết bị và duy trì chất lượng khí nén đầu ra ở mức tối ưu.

Van Lọc Khí Là Gì?

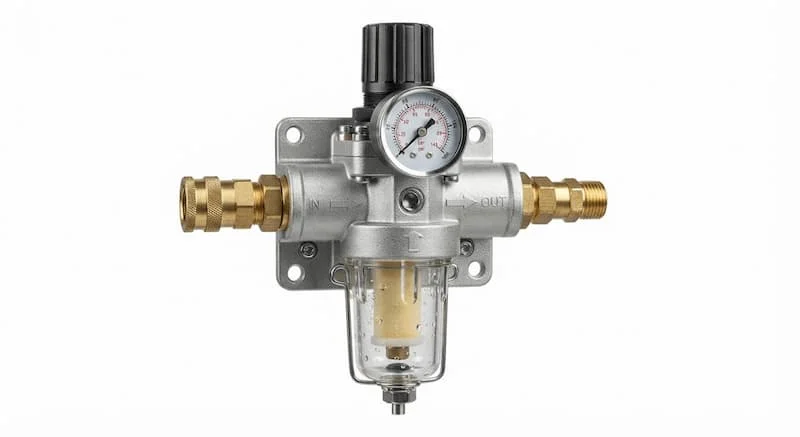

Van lọc khí là thiết bị được lắp trong hệ thống khí nén nhằm loại bỏ bụi, hơi nước, dầu và các tạp chất khỏi dòng khí trước khi khí được đưa đến các thiết bị sử dụng, góp phần nâng cao hiệu suất và bảo vệ hệ thống.

Chức Năng Và Vai Trò Trong Hệ Thống Khí Nén

Khí nén tự nhiên sau khi đi qua máy nén sẽ bị nén lại ở áp suất cao, kéo theo mật độ tạp chất và độ ẩm tăng lên đáng kể. air filter regulator đóng vai trò là hàng rào bảo vệ đầu tiên và quan trọng nhất trong cụm xử lý khí nén.

Nhiệm vụ chính của van bao gồm việc tách các hạt bụi cơ học, giữ lại các giọt nước ngưng tụ và loại bỏ hơi dầu còn sót lại. Nhờ đó, dòng khí sau khi đi qua lọc đạt độ sạch tiêu chuẩn, giúp các linh kiện truyền động khí nén phía sau vận hành êm ái, trơn tru và không bị ăn mòn theo thời gian.

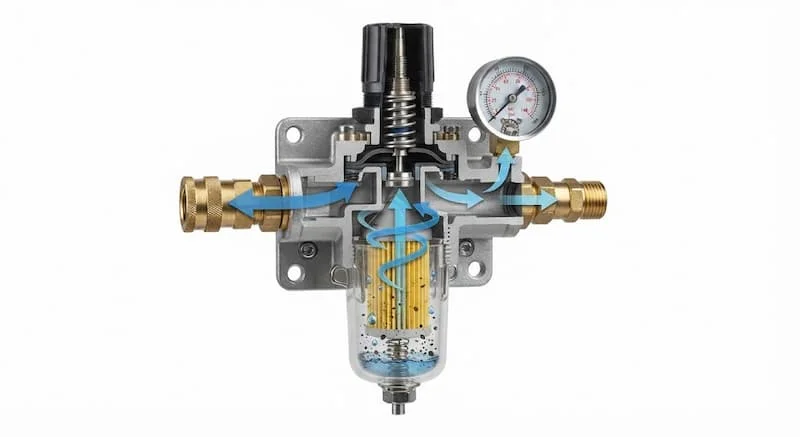

Nguyên Lý Hoạt Động Của air filter regulator

Quá trình làm sạch dòng khí trong van diễn ra theo cơ chế ly tâm kết hợp với lọc vi mô qua các tầng vật liệu chuyên dụng:

• Dòng khí đi vào: Khí nén mang theo tạp chất đi vào cổng vào của van và được dẫn qua các cánh hướng dòng để tạo ra chuyển động xoáy lốc mạnh.

• Tách bụi và nước ngưng: Dưới tác dụng của lực ly tâm, các hạt bụi kích thước lớn và giọt nước có khối lượng nặng hơn sẽ bị văng ra xa, đập vào thành trong của cốc lọc rồi chảy xuống đáy.

• Lọc vi mô qua phần tử lọc: Dòng khí tiếp tục đi từ ngoài vào trong qua phần tử lọc (lõi lọc). Tại đây, các khe hở vi mô sẽ giữ lại toàn bộ các hạt bụi mịn và màng dầu tích tụ.

• Khí sạch đi ra: Dòng khí sau khi đã loại bỏ tạp chất sẽ đi theo đường ống dẫn ra cổng thoát để cung cấp cho thiết bị tiêu thụ.

• Cơ chế xả nước ngưng: Lượng nước và cặn bẩn lắng đọng ở đáy cốc lọc sẽ được đưa ra ngoài thông qua van xả tay, van xả bán tự động hoặc bộ xả tự động phao cơ.

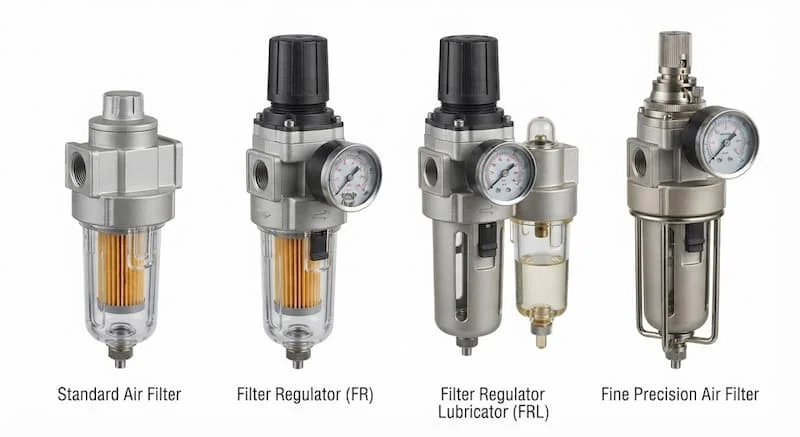

Các Loại air filter regulator Phổ Biến Hiện Nay

Dựa theo chức năng và cấu trúc mô-đun, thiết bị air filter regulator được phân thành các dòng sản phẩm chính sau:

Air filter regulator Thô

• Cấu tạo: Sử dụng lõi lọc bằng chất liệu đồng thiếc xốp (Sintered Bronze) hoặc lưới thép không gỉ với kích thước khe lọc từ 5 micron đến 40 micron.

• Ưu điểm: Lực cản dòng chảy thấp, lưu lượng khí nén đi qua lớn, lõi lọc có thể tháo ra để vệ sinh và tái sử dụng nhiều lần.

• Nhược điểm và Ứng dụng: Không thể giữ lại hơi dầu mịn hay bụi siêu nhỏ. Thường lắp ở vị trí đầu nguồn hoặc trước các bộ lọc tinh.

Van Lọc Tinh Và Lọc Siêu Tinh

• Cấu tạo: Màng lọc chế tạo từ sợi thủy tinh tổng hợp đan dệt đặc biệt, cho khả năng lọc hạt bụi nhỏ từ 0.01 micron đến 1 micron và tách dầu dạng sương.

• Ưu điểm: Đảm bảo độ sạch tuyệt đối cho dòng khí, khả năng giữ dầu và tạp chất siêu mịn hiệu quả.

• Nhược điểm và Ứng dụng: Lõi lọc không thể rửa sạch mà phải thay mới định kỳ. Dùng trong ngành dược phẩm, thực phẩm, linh kiện điện tử.

Van Tách Nước

• Cấu tạo: Thiết kế tối ưu hóa cụm cánh tạo lốc ly tâm kết hợp màng xốp hydrophobic để ngưng tụ và tách triệt để hơi nước bão hòa.

• Ưu điểm: Tách đến 99% lượng nước tự do trong khí nén mà không làm sụt giảm áp suất hệ thống.

• Nhược điểm và Ứng dụng: Cần kết hợp thêm bộ xả nước tự động để tránh tràn nước ngược trở lại dòng khí.

Bộ Lọc Khí FR Và Bộ Lọc FRL

• Cấu tạo: Bộ FR tích hợp van lọc (Filter) và van điều áp (Regulator) trong cùng một thân. Bộ FRL bao gồm trọn bộ van lọc, van điều áp và van tra dầu (Lubricator).

• Ưu điểm: Tiết kiệm không gian lắp đặt, cung cấp giải pháp toàn diện vừa làm sạch, vừa ổn định áp suất và bôi trơn thiết bị.

• Nhược điểm và Ứng dụng: Chi phí đầu tư ban đầu cao hơn van đơn. Ứng dụng phổ biến trong các tủ điều khiển khí nén và máy móc tự động hóa.

Thông Số Kỹ Thuật Cần Quan Tâm

So Sánh Các Loại air filter regulator

Vì Sao Cần Sử Dụng air filter regulator?

Trang bị hệ thống air filter regulator chuẩn kỹ thuật đem lại nhiều giá trị thực tế cho doanh nghiệp:

• Bảo vệ van điện từ và xi lanh: Bụi bẩn và cặn gỉ kim loại là nguyên nhân hàng đầu gây kẹt ti van, rách gioăng phớt xi lanh. Dòng khí sạch giúp các thiết bị này hoạt động chính xác và bền bỉ.

• Ngăn ngừa ăn mòn đường ống: Nước đọng trong khí nén gây gỉ sét nội bộ đường ống, dẫn đến hiện tượng rò rỉ áp suất và làm bẩn thiết bị đầu ra.

• Giảm thiểu chi phí bảo trì: Hạn chế tối đa thời gian dừng máy sự cố (Downtime) để sửa chữa hoặc thay mới các thiết bị khí nén đắt tiền.

• Nâng cao chất lượng sản phẩm: Trong các ngành như sơn ô tô, đóng gói thực phẩm hay sản xuất dược phẩm, khí nén sạch giúp sản phẩm không bị bám bẩn hay biến chất.

Ứng Dụng Thực Tế Của air filter regulator

Linh kiện hiện diện trong hầu hết các lĩnh vực sản xuất và đời sống:

• Hệ thống khí nén công nghiệp: Lắp đặt tại các trạm phân phối khí, đầu vào của máy công cụ CNC, máy đột dập.

• Nhà máy chế biến thực phẩm và dược phẩm: Sử dụng bộ lọc tinh chứa lõi lọc vô trùng để đảm bảo an toàn vệ sinh.

• Dây chuyền sản xuất tự động: Cung cấp khí sạch cho robot gắp, cánh tay máy và hệ thống đóng gói tự động.

• Xưởng cơ khí và gara ô tô: Dùng cho thiết bị phun sơn, súng vặn bulong, hệ thống nâng hạ khí nén.

• Ngành điện tử và bao bì: Bảo vệ linh kiện vi mạch không bị chập cháy do độ ẩm trong khí nén.

Khi Nào Cần Thay Thế Phần Tử Lọc?

Lõi lọc khí nén có tuổi thọ nhất định và cần được kiểm tra, thay thế dựa trên các dấu hiệu sau:

• Độ chênh áp tăng cao: Áp suất đo được tại đầu ra giảm mạnh so với đầu vào (chênh lệch vượt quá 0.7 bar).

• Lưu lượng khí suy giảm: Thiết bị khí nén phía sau hoạt động yếu, không đạt tốc độ hoặc lực nén tiêu chuẩn.

• Cốc lọc bị đóng cặn nặng: Lõi lọc chuyển sang màu đen, bám đầy dầu mỡ và không thể làm sạch bằng cách xịt khí nén.

• Khí đầu ra xuất hiện hơi nước: Van xả bị kẹt hoặc màng lọc đã bão hòa, không còn khả năng giữ nước và dầu.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Sử Dụng

1. Chọn sai lưu lượng khí: Sử dụng van lọc có lưu lượng nhỏ hơn lưu lượng tạo ra của máy nén gây sụt áp nghiêm trọng trên toàn hệ thống.

2. Lắp sai chiều dòng khí: Lắp ngược chiều mũi tên chỉ hướng dòng chảy trên thân van khiến lực ly tâm không hoạt động và làm rách lõi lọc.

3. Bỏ qua khâu xả nước ngưng: Cốc lọc đầy nước nhưng không được xả sẽ khiến nước bị cuốn ngược lại vào đường ống dẫn khí sạch.

4. Lắp cốc nhựa Polycarbonate trong môi trường hóa chất: Dung môi hoặc hơi hóa chất có thể làm nứt vỡ cốc lọc bằng nhựa. Trường hợp này bắt buộc phải dùng cốc bảo vệ bằng kim loại.

Cách Lựa Chọn air filter regulator Chuẩn Kỹ Thuật

Các Bước Lựa Chọn Tối Ưu

1. Xác định lưu lượng khí nén: Tính toán tổng lưu lượng tiêu thụ của các thiết bị phía sau để chọn van lọc có lưu lượng danh định cao hơn 20% đến 30%.

2. Xác định áp suất làm việc: Kiểm tra áp suất tối đa của hệ thống để chọn van lọc có thông số chịu áp phù hợp.

3. Chọn cấp độ lọc theo yêu cầu: Dùng lọc 40 micron cho khí nén động lực thông thường, chọn lọc 5 micron hoặc 0.01 micron cho các ứng dụng yêu cầu độ sạch cao.

4. Chọn phương thức xả nước: Chọn xả tay cho ứng dụng nhỏ, chọn xả tự động cho hệ thống vận hành liên tục hoặc lắp ở vị trí trên cao khó thao tác.

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng

• Nguyên tắc lắp đặt: Bắt buộc lắp van lọc theo phương thẳng đứng, cốc lọc hướng xuống dưới. Lắp đúng chiều mũi tên ký hiệu dòng khí đi vào và đi ra trên thân van.

• Kiểm tra rò rỉ: Sau khi lắp đặt, cho khí nén vào từ từ và dùng bọt xà phòng kiểm tra kỹ các vị trí kết nối ren và Gioăng làm kín.

• Quyền trình bảo dưỡng: Định kỳ kiểm tra cốc lọc, xả nước tích tụ và tiến hành vệ sinh hoặc thay mới phần tử lọc sau mỗi 3000 đến 4000 giờ vận hành.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Đúng thông số lưu lượng khí nén hệ thống.

• Đúng dải áp suất làm việc và áp suất chịu tải tối đa.

• Đúng kích thước ren kết nối khớp với đường ống hiện có.

• Đúng cấp độ lọc micron đáp ứng tiêu chuẩn chất lượng khí.

• Chọn đúng kiểu xả nước (Xả tay, bán tự động hay tự động).

• Sản phẩm có đầy đủ chứng nhận CO CQ và chính sách bảo hành chính hãng.

Các Câu Hỏi Thường Gặp (FAQ)

Van lọc khí dùng để làm gì?

Van lọc khí dùng để loại bỏ bụi bẩn, hơi nước ngưng tụ và vết dầu ra khỏi dòng khí nén, bảo vệ các thiết bị truyền động và nâng cao chất lượng khí nén.

Van lọc khí có lọc được hơi nước không?

Van lọc khí có khả năng tách các giọt nước ngưng tụ dạng lỏng rất hiệu quả nhờ lực ly tâm. Tuy nhiên, để loại bỏ hoàn toàn hơi nước dạng khí bão hòa, hệ thống cần kết hợp thêm máy sấy khí.

Bao lâu nên thay lõi lọc khí?

Thời gian thay lõi lọc định kỳ thường dao động từ 6 đến 12 tháng (hoặc sau 3000 - 4000 giờ vận hành), tùy thuộc vào chất lượng khí nén đầu vào và tần suất sử dụng của nhà máy.

Nên chọn bộ lọc FR hay FRL?

Nếu thiết bị phía sau sử dụng khí nén không cần bôi trơn (như van điện từ đời mới, thiết bị ngành thực phẩm), bạn nên chọn bộ FR. Nếu hệ thống dùng xi lanh, động cơ khí nén đời cũ cần bôi trơn liên tục, bộ FRL là lựa chọn tối ưu.

Van lọc khí có cần bảo dưỡng định kỳ không?

Có. Air filter regulator cần được kiểm tra xả nước hàng ngày (nếu xả tay) và vệ sinh hoặc thay thế lõi lọc định kỳ để tránh tình trạng sụt áp và tắc nghẽn đường ống.

Kết Luận Và Đăng Ký Tư Vấn Kỹ Thuật

Trang bị air filter regulator phù hợp là giải pháp đầu tư thông minh giúp doanh nghiệp tối ưu hóa chi phí vận hành, bảo vệ toàn bộ hạ tầng khí nén và nâng cao chất lượng sản phẩm đầu ra. Việc nắm vững nguyên lý, thông số kỹ thuật và quy trình bảo dưỡng sẽ đảm bảo hệ thống khí nén của bạn luôn hoạt động an toàn và đạt hiệu suất cao nhất.

Liên hệ ngay với chúng tôi hôm nay để được tư vấn miễn phí giải pháp lọc khí nén, nhận catalogue kỹ thuật và báo giá các dòng van lọc khí chính hãng với mức chiết khấu tốt nhất!
