Van Tách Dầu: Cấu Tạo, Nguyên Lý Hoạt Động Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống kỹ thuật công nghiệp hiện đại, việc kiểm soát và duy trì chất lượng lưu chất đóng vai trò then chốt đối với độ bền của máy móc. Đặc biệt đối với các dây chuyền vận hành bằng khí nén hoặc hệ thống nhiệt lạnh, việc dầu nhờn bị cuốn theo dòng khí hay lưu chất là nguyên nhân hàng đầu gây sụt giảm hiệu suất và hỏng hóc thiết bị. Để giải quyết triệt để bài toán này, việc trang bị oil separator valve chính là giải pháp kỹ thuật cốt lõi giúp thu hồi bôi trơn, nâng cao độ sạch của dòng khí và tối ưu hóa chi phí vận hành cho toàn bộ nhà máy.

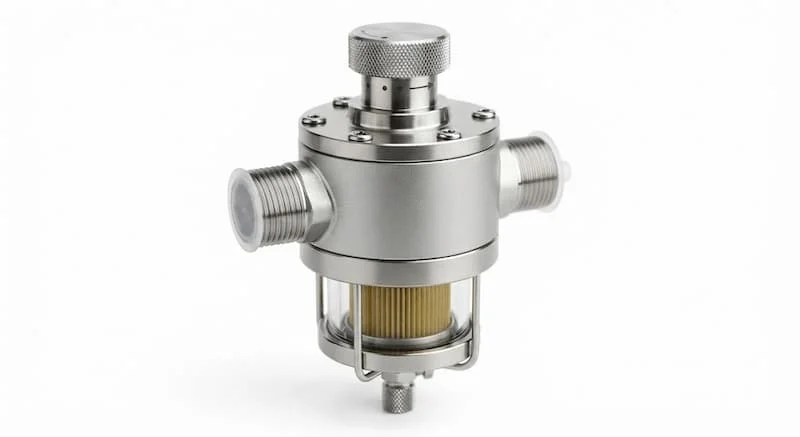

Van Tách Dầu Là Gì?

Van tách dầu là thiết bị được sử dụng trong các hệ thống công nghiệp nhằm hỗ trợ quá trình tách dầu khỏi dòng khí hoặc lưu chất, giúp giảm lượng dầu đi vào các thiết bị phía sau, nâng cao hiệu suất và bảo vệ toàn bộ hệ thống.

Chức Năng Và Vai Trò Trong Hệ Thống

Trong quá trình nén hoặc luân chuyển lưu chất, dầu nhờn thường được đưa vào để bôi trơn, làm mát và làm kín các bề mặt chuyển động. Tuy nhiên, khi thoát ra khỏi cụm nén, dòng khí sẽ kéo theo một lượng dầu đáng kể dưới dạng giọt sương hoặc hơi bão hòa.

Nhiệm vụ chính của oil separator valve là giữ lại lượng dầu này và đưa về bình chứa hoặc đường thu hồi. Bằng cách loại bỏ tạp chất dầu ra khỏi dòng lưu chất làm việc, thiết bị đảm bảo đường ống không bị đóng cặn, ngăn ngừa hiện tượng cản nhiệt trong bộ trao đổi nhiệt và bảo vệ các van điều khiển nhạy cảm ở phía sau.

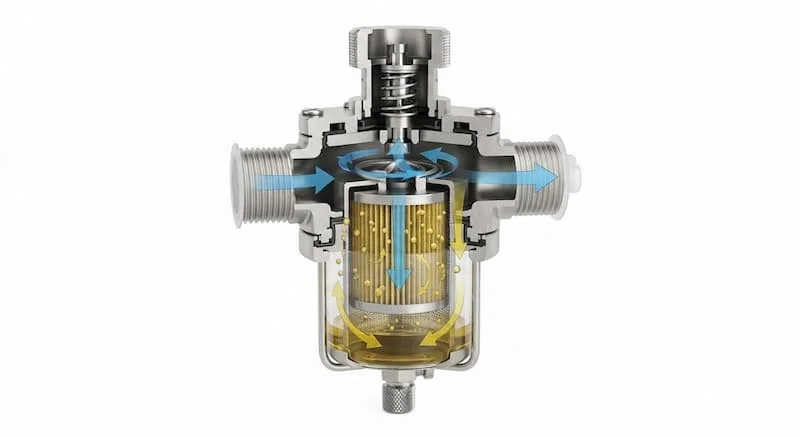

Nguyên Lý Hoạt Động Của oil separator valve

Quá trình phân tách dầu ra khỏi dòng khí nén hoặc môi chất diễn ra thông qua cơ chế vật lý đa tầng, kết hợp giữa thay đổi vận tốc, lực ly tâm và cơ chế va chạm ngưng tụ:

• Dòng lưu chất đi vào: Khí nén hoặc môi chất mang theo hạt dầu đi vào cổng nạp của thiết bị với tốc độ cao.

• Quá trình tách sơ cấp: Dòng chảy được dẫn qua các cánh hướng dòng để tạo chuyển động xoáy lốc hoặc đập vào tấm chắn giảm vận tốc. Dưới tác dụng của lực ly tâm và lực hấp dẫn, các hạt dầu có kích thước lớn sẽ văng ra khỏi dòng khí và rơi xuống đáy.

• Quá trình tách thứ cấp: Dòng khí tiếp tục xuyên qua phần tử lọc vi mô (lõi tách dầu). Tại đây, các hạt dầu dạng sương siêu mịn sẽ va chạm với lớp sợi dệt, ngưng tụ lại thành các giọt dầu lớn hơn.

• Thu gom dầu: Lượng dầu đọng lại ở đáy lọc sẽ được dẫn qua đường thu hồi (scavenge line) để quay trở lại cụm nén hoặc bình tích dầu.

• Dòng khí sạch đi ra: Khí nén hoặc lưu chất sau khi đã được tách sạch dầu đạt tiêu chuẩn sẽ đi qua cổng ra để cung cấp cho thiết bị tiêu thụ.

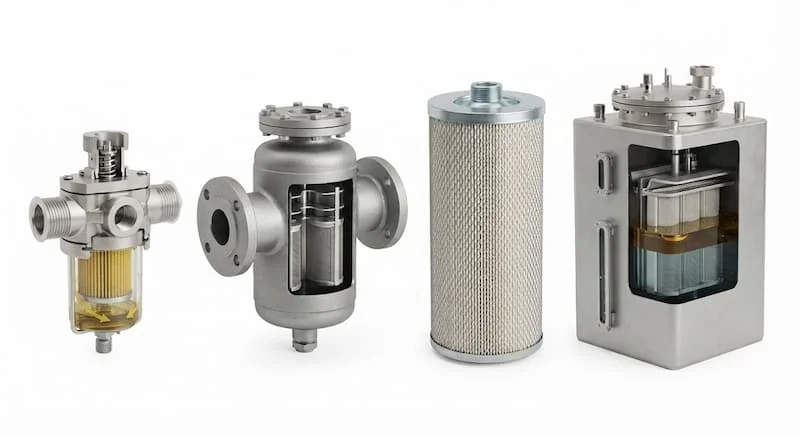

Các Loại oil separator valve Phổ Biến Hiện Nay

Dựa trên cấu trúc thiết kế và lĩnh vực ứng dụng, oil separator valve được chia thành các dòng sản phẩm chính sau:

Van Tách Dầu Cho Máy Nén Khí

• Cấu tạo: Thiết kế dạng hình trụ chuyên dụng, bên trong chứa màng lọc màng sợi thủy tinh tổng hợp đan nhiều lớp.

• Ưu điểm: Hiệu suất tách dầu cực cao, lượng dầu còn sót lại trong khí nén cực thấp (thường dưới 3 ppm), tích hợp sẵn van một chiều thu hồi.

• Nhược điểm và Ứng dụng: Lõi lọc bị hao mòn theo thời gian, cần thay thế định kỳ. Sử dụng trực tiếp trong bình tách dầu của máy nén khí trục vít hoặc piston.

Van Tách Dầu Trong Hệ Thống Khí Nén

• Cấu tạo: Dạng cụm van độc lập lắp trên đường ống phân phối khí, kết hợp giữa khoang ly tâm và van xả dầu tự động.

• Ưu điểm: Lắp đặt linh hoạt tại nhiều vị trí trên đường ống, giúp bảo vệ cục bộ cho các cụm thiết bị đòi hỏi độ sạch cao.

• Nhược điểm và Ứng dụng: Cần theo dõi chênh áp thường xuyên. Dùng cho đường ống dẫn khí nén nhà máy, bảo vệ máy sấy khí và van điện từ.

Van Tách Dầu Công Nghiệp

• Cấu tạo: Thân van chế tạo bằng thép đúc hoặc inox chịu lực, bên trong sử dụng các đĩa tách, lưới bẫy dầu hoặc màng bẫy trọng lực.

• Ưu điểm: Chịu được áp suất và nhiệt độ rất cao, lưu lượng xử lý lớn, độ bền cơ học vượt trội.

• Nhược điểm và Ứng dụng: Kích thước và trọng lượng lớn, chi phí đầu tư ban đầu cao. Sử dụng trong hệ thống lạnh công nghiệp, hệ thống lọc dầu nhà máy nhiệt điện.

Bộ Tách Dầu Kết Hợp Lọc

• Cấu tạo: Mô-đun đa năng tích hợp oil separator valve, van điều áp và phần tử lọc bụi mịn trong cùng một khối.

• Ưu điểm: Tiết kiệm diện tích lắp đặt, cung cấp giải pháp xử lý dòng khí toàn diện.

• Nhược điểm và Ứng dụng: Chi phí linh kiện thay thế cao hơn van đơn. Ứng dụng trong dây chuyền sản xuất tự động hóa và tủ điều khiển khí nén.

Thông Số Kỹ Thuật Cần Quan Tâm

So Sánh Các Loại oil separator valve

Vì Sao Cần Sử Dụng oil separator valve?

Sử dụng oil separator valve đúng tiêu chuẩn mang lại nhiều lợi ích kinh tế và kỹ thuật thiết thực cho hệ thống:

• Giảm hao hụt dầu bôi trơn: Thu hồi toàn bộ lượng dầu bị cuốn theo dòng khí và tái sử dụng, giúp tiết kiệm chi phí mua dầu bổ sung.

• Bảo vệ thiết bị phía sau: Ngăn chặn dầu làm hỏng các gioăng cao su, làm bẩn van điện từ, xi lanh và các cảm biến đo lường.

• Nâng cao hiệu suất trao đổi nhiệt: Trong hệ thống lạnh, dầu bám vào bề mặt dàn nóng/dàn lạnh sẽ tạo lớp cách nhiệt làm giảm khả năng truyền nhiệt. Tách dầu hiệu quả giúp duy trì hiệu suất làm lạnh tối đa.

• Tăng tuổi thọ hệ thống: Giảm thiểu hiện tượng va đập thủy lực (thủy kích) do dầu ngưng tụ trong xi lanh hoặc đường ống.

• Giảm chi phí bảo trì: Hạn chế sự cố dừng máy không báo trước, kéo dài chu kỳ bảo dưỡng của toàn bộ dây chuyền.

Ứng Dụng Thực Tế Của oil separator valve

Linh kiện đóng vai trò không thể thiếu trong nhiều lĩnh vực sản xuất:

• Hệ thống máy nén khí: Lắp đặt trong tất cả các dòng máy nén khí trục vít ngâm dầu và máy nén khí piston.

• Nhà máy sản xuất công nghiệp: Bảo vệ mạng lưới đường ống cấp khí nén cho các thiết bị cơ khí, máy đột dập, máy cắt laser.

• Ngành thực phẩm và dược phẩm: Tách sạch dầu ra khỏi khí nén trước khi đưa qua bộ lọc tinh để đảm bảo khí nén đạt tiêu chuẩn an toàn vi sinh.

• Hệ thống nhiệt lạnh và điều hòa trung tâm: Lắp trên đường đẩy của máy nén lạnh để tách dầu và đưa về lốc nén.

• Dây chuyền tự động hóa: Đảm bảo khí nén cấp cho các tay máy robot và hệ thống van chia khí luôn khô sạch, không dính dầu.

Khi Nào Cần Thay Thế Hoặc Bảo Dưỡng?

Việc phát hiện sớm các dấu hiệu suy giảm chức năng của thiết bị giúp ngăn ngừa hư hỏng nghiêm trọng:

• Hiệu suất tách dầu giảm: Khí nén đầu ra có màu mờ, đọng nhiều dầu tại các điểm xả xì khô hoặc thiết bị tiêu thụ.

• Áp suất sụt giảm bất thường: Độ chênh lệch áp suất giữa đầu vào và đầu ra vượt quá 0.8 bar, chứng tỏ phần tử lọc đã bị tắc nghẽn.

• Máy nén khí bị hao dầu nhanh: Mức dầu trong bình chứa giảm đột ngột mà không tìm thấy điểm rò rỉ bên ngoài.

• Lõi lọc bị biến dạng hoặc rách: Do áp suất quá tải hoặc do nhiệt độ dòng lưu chất vượt ngưỡng cho phép.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Sử Dụng

1. Chọn sai lưu lượng thiết kế: Lựa chọn van có lưu lượng danh định nhỏ hơn lưu lượng thực tế của hệ thống dẫn đến hiện tượng tràn dầu và làm rách màng lọc.

2. Chọn sai áp suất làm việc: Sử dụng van có ngưỡng chịu áp thấp hơn áp suất vận hành gây nguy cơ nứt vỡ thân van, mất an toàn lao động.

3. Bỏ qua việc kiểm tra đường thu hồi dầu: Đường ống thu hồi dầu bị tắc hoặc van một chiều bị kẹt khiến dầu ngưng tụ không thể chảy về máy nén.

4. Không thay thế lõi lọc định kỳ: Tiếp tục sử dụng lõi tách dầu quá hạn làm tăng độ chênh áp, gây tiêu tốn điện năng của máy nén.

5. Lựa chọn sai vật liệu cấu tạo: Dùng thân van bằng nhôm hoặc nhựa trong môi trường hóa chất ăn mòn làm giảm nhanh tuổi thọ thiết bị.

Cách Lựa Chọn oil separator valve Chuẩn Kỹ Thuật

Quy Trình Lựa Chọn Tối Ưu

1. Xác định loại hệ thống và lưu chất: Xác định rõ thiết bị dùng cho hệ thống khí nén, máy nén lạnh hay hệ thống chất lỏng công nghiệp.

2. Kiểm tra lưu lượng và áp suất: Chọn van có lưu lượng danh định cao hơn 20% so với công suất tối đa của hệ thống và dải áp suất chịu đựng an toàn.

3. Xác định hiệu suất tách dầu: Đối với ứng dụng thông thường chọn hiệu suất 99%, đối với ứng dụng thực phẩm hay điện tử chọn hiệu suất trên 99.99%.

4. Chọn kích thước và dạng kết nối: Đảm bảo kích thước ren hoặc mặt cáo phù hợp với đường ống để tránh phải dùng quá nhiều đầu chuyển đổi.

5. Ưu tiên thương hiệu và nguồn gốc: Lựa chọn sản phẩm chính hãng có đầy đủ giấy tờ chứng nhận chất lượng.

Hướng Dẫn Bảo Dưỡng oil separator valve

• Kiểm tra chênh áp định kỳ: Lắp đồng hồ đo chênh áp trước và sau van để theo dõi tình trạng tắc nghẽn của lõi lọc.

• Vệ sinh khoang chứa và đường thu hồi: Định kỳ tháo van để làm sạch cặn bẩn bám ở đáy và kiểm tra thông suốt đường dẫn dầu về.

• Thay thế phần tử lọc đúng thời hạn: Tiến hành thay mới lõi lọc sau mỗi 3000 đến 4000 giờ vận hành hoặc khi chênh áp đạt ngưỡng cảnh báo.

• Kiểm tra rò rỉ: Kiểm tra độ kín của các gioăng làm kín (O-ring) mỗi lần tháo lắp bảo dưỡng để tránh rò rỉ lưu chất.

• Lập sổ theo dõi bảo dưỡng: Ghi chép đầy đủ thời gian thay thế và các thông số vận hành để chủ động trong kế hoạch bảo trì định kỳ.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Đúng thông số lưu lượng xử lý của hệ thống.

• Đúng dải áp suất vận hành và áp suất đỉnh.

• Hiệu suất tách dầu đạt tiêu chuẩn yêu cầu của ứng dụng.

• Kích thước và kiểu kết nối ren hoặc mặt cáo phù hợp.

• Vật liệu thân van và phần tử lọc chịu được môi trường làm việc.

• Có đầy đủ chứng nhận nguồn gốc xuất xứ CO và chứng nhận chất lượng CQ.

• Có chính sách bảo hành rõ ràng từ nhà cung cấp.

• Có sẵn linh kiện và lõi lọc thay thế khi cần.

Các Câu Hỏi Thường Gặp (FAQ)

oil separator valve dùng để làm gì?

oil separator valve dùng để phân tách và thu hồi dầu nhờn ra khỏi dòng khí nén hoặc môi chất làm lạnh, ngăn không cho dầu đi vào các thiết bị phía sau, bảo vệ hệ thống và tiết kiệm dầu bôi trơn.

oil separator valve có khác bộ lọc dầu không?

Có. oil separator valve có chức năng tách dầu ra khỏi dòng khí hoặc lưu chất. Trong khi đó, bộ lọc dầu có nhiệm vụ lọc sạch bụi bẩn và tạp chất cơ học ra khỏi chính dòng dầu bôi trơn.

Bao lâu nên thay lõi tách dầu?

Thời gian thay lõi tách dầu trung bình từ 3000 đến 4000 giờ làm việc. Tuy nhiên, thời gian này có thể ngắn hơn nếu môi trường vận hành nhiều bụi bẩn hoặc sử dụng dầu bôi trơn kém chất lượng.

oil separator valve có dùng cho khí nén được không?

Được. oil separator valve là linh kiện bắt buộc trong các hệ thống máy nén khí trục vít ngâm dầu nhằm đảm bảo khí nén đầu ra đạt độ sạch tiêu chuẩn.

Làm sao chọn đúng oil separator valve?

Để chọn đúng, bạn cần căn cứ vào 4 thông số chính: lưu lượng khí, áp suất làm việc, nhiệt độ môi trường và yêu cầu về độ sạch của khí đầu ra.

Kết Luận Và Liên Hệ Tư Vấn

Việc đầu tư và sử dụng van tách dầu đúng kỹ thuật là giải pháp then chốt giúp các doanh nghiệp tối ưu hóa hiệu suất vận hành, giảm thiểu sự cố kỹ thuật và tiết kiệm đáng kể chi phí năng lượng cũng như chi phí bảo trì. Việc hiểu rõ cấu tạo, nguyên lý và quy trình bảo dưỡng sẽ giúp bạn luôn chủ động trong việc kiểm soát chất lượng hệ thống.

Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được tư vấn chuyên sâu về các dòng van tách dầu phù hợp nhất với dự án của bạn!
