Tầm quan trọng của compressed air check valve trong hệ thống khí nén công nghiệp

Trong các hệ thống khí nén hiện đại, compressed air check valve đóng vai trò là một "vệ sĩ" thầm lặng nhưng tối quan trọng để bảo vệ toàn bộ thiết bị vận hành. Hãy tưởng tượng tình huống thực tế khi máy nén khí ngưng hoạt động, lượng áp suất khổng lồ tích tụ trong đường ống hoặc bình chứa phía sau có xu hướng tác động ngược trở lại phía đầu nén. Dòng khí đảo chiều bất ngờ này không chỉ làm hệ thống mất ổn định, gây sụt áp mà còn có thể làm hư hỏng các bộ phận cơ khí đắt tiền bên trong máy nén.

Chính vì lý do đó, việc lắp đặt compressed air check valve trở thành giải pháp kỹ thuật bắt buộc để kiểm soát chặt chẽ hướng di chuyển của dòng khí. Bài viết dưới đây sẽ phân tích chi tiết về bản chất, cấu tạo, nguyên lý, các loại thông dụng cũng như phương pháp lựa chọn và lắp đặt thiết bị này một cách chuẩn xác nhất.

Kiến thức nền

Compressed air check valve là gì?

Compressed air check valve (được dịch là van một chiều khí nén) là thiết bị chuyên dụng được thiết kế cho hệ thống khí nén, cho phép lưu lượng khí di chuyển theo một hướng duy nhất và tự động ngăn chặn hoàn toàn dòng khí chảy ngược khi điều kiện áp suất trong hệ thống thay đổi.

Trong kỹ thuật và thương mại, thiết bị này còn được gọi dưới nhiều tên khác nhau như air check valve, pneumatic check valve, non-return valve for compressed air hay đơn giản là van một chiều khí nén. Vị trí lắp đặt phổ biến của chúng thường nằm ở đường ống xả của máy nén khí, ngay trên bình chứa khí nén, dọc theo các nhánh đường ống chính hoặc tại các điểm cấp khí trực tiếp cho thiết bị tự động hóa.

Compressed air check valve là van một chiều dùng cho hệ thống khí nén. Van cho phép khí đi theo một hướng và tự động đóng khi khí có xu hướng chảy ngược.

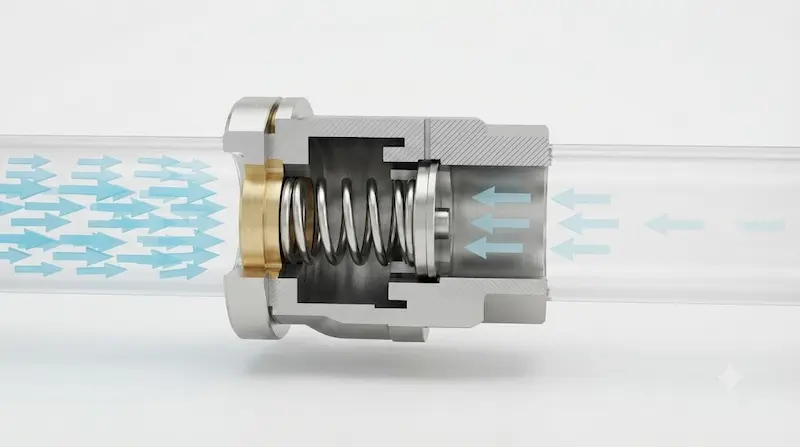

Nguyên lý hoạt động của compressed air check valve

Nguyên lý vận hành của compressed air check valve dựa hoàn toàn vào độ chênh lệch áp suất thực tế giữa đầu vào và đầu ra của van mà không cần can thiệp nguồn điện bên ngoài. Khi áp suất khí nén ở phía trước đẩy tới đủ lớn, lực này sẽ thắng lực cản để đẩy đĩa van, piston hoặc viên bi mở ra, cho phép dòng khí lưu thông thuận lợi qua thân van.

Ngược lại, khi máy nén ngừng hoạt động hoặc áp suất phía sau lớn hơn, dòng khí có xu hướng đảo chiều. Lúc này, áp lực ngược dòng kết hợp với lực đàn hồi của lò xo sẽ ép chặt bộ phận làm kín về vị trí đóng ban đầu, bịt kín cửa van để ngăn chặn dòng khí thoát ngược. Khả năng tự động đóng mở này giúp hệ thống duy trì áp suất ổn định và bảo vệ tuyệt đối các thiết bị nguồn.

Phân tích chuyên sâu về compressed air check valve

Cấu tạo compressed air check valve gồm những gì?

Mỗi bộ phận cấu thành nên compressed air check đều mang một chức năng kỹ thuật riêng biệt, ảnh hưởng trực tiếp đến độ bền và hiệu suất làm việc của toàn bộ hệ thống:

• Thân van: Đảm nhận nhiệm vụ chứa đựng, bảo vệ các linh kiện bên trong và chịu toàn bộ áp lực làm việc của dòng khí.

• Đĩa van / Piston / Bi: Là bộ phận chuyển động trực tiếp để đóng hoặc mở đường thông khí.

• Lò xo: Thường xuất hiện ở các dòng spring check valve, giúp tạo lực ép phản hồi để van đóng lại nhanh chóng.

• Seat (Đế van): Bề mặt tiếp xúc chính giúp tạo độ kín khít tuyệt đối khi van đóng.

• Gioăng / O-ring: Hỗ trợ làm kín phụ, ngăn chặn rò rỉ khí nén qua các khe hở ghép nối.

• Đầu kết nối: Thiết kế dạng ren hoặc khớp nối linh hoạt tùy thuộc vào yêu cầu lắp đặt thực tế.

Các loại compressed air check phổ biến

• Spring check valve: Sử dụng lò xo hỗ trợ đóng van, mang lại tốc độ phản hồi cực nhanh và phù hợp với đại đa số hệ thống khí nén thông thường.

• Ball check valve: Sử dụng viên bi tròn làm bộ phận đóng mở, sở hữu cấu tạo gọn gàng, thường dùng trong các đường ống dẫn khí có không gian hạn chế.

• Piston check valve: Ứng dụng piston để kiểm soát lưu lượng, thích hợp cho các hệ thống đòi hỏi khả năng chịu áp suất và lưu lượng lớn.

• Inline check valve: Thiết kế thẳng hàng nhỏ gọn, lắp đặt trực tiếp trên đường ống giúp tối ưu không gian kỹ thuật.

Thông số quan trọng khi chọn mua

Việc lựa chọn compressed air check không thể chỉ dựa vào kích thước ren bên ngoài. Nếu chọn sai thông số, van có thể lắp vừa đường ống nhưng lại gây ra hiện tượng sụt áp nghiêm trọng, lưu lượng khí không đáp ứng đủ hoặc nhanh chóng bị phá hủy do vượt quá giới hạn chịu áp. Các thông số cần đặc biệt lưu tâm bao gồm: kích thước đường ống, chuẩn ren (NPT, BSP, BSPT), áp suất làm việc tối đa, lưu lượng khí qua van, nhiệt độ vận hành, cùng chất liệu chế tạo thân và gioăng van.

So sánh compressed air check với các loại van khác

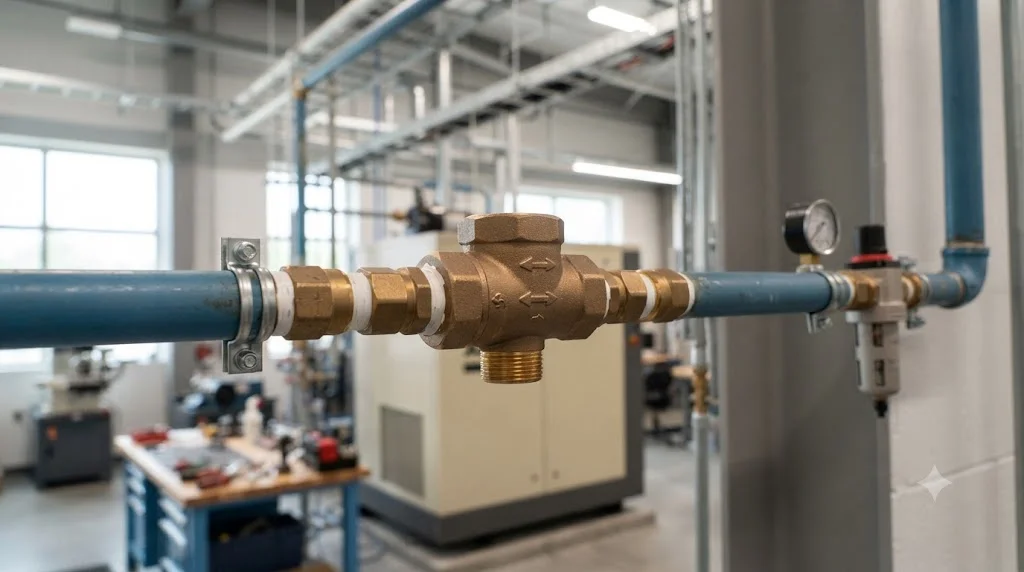

Ứng dụng thực tế

Compressed air check được sử dụng ở đâu?

Trong các dòng máy nén khí trục vít hoặc piston, van một chiều được lắp ngay trên đường khí ra để ngăn chặn áp suất từ bình chứa hoặc hệ thống mạng ống quay ngược lại làm quay ngược đầu nén. Tại các bình chứa khí nén công nghiệp, van đóng vai trò phân tách và giữ ổn định áp suất giữa các giai đoạn nén. Ngoài ra, thiết bị này hiện diện dày đặc trong các hệ thống tự động hóa khí nén (pneumatic automation), các nhà máy sản xuất linh kiện, dây chuyền lắp ráp và các nhánh cấp khí độc lập nhằm triệt tiêu hoàn toàn hiện tượng nhiễu áp suất chéo giữa các thiết bị tiêu thụ.

Khi hệ thống vận hành mà thiếu đi compressed air check , áp suất ngược có thể làm hỏng cụm van xả máy nén, gây thất thoát năng lượng lớn và làm gián đoạn toàn bộ dây chuyền sản xuất.

Sai lầm thường gặp khi lắp đặt

• Lắp ngược chiều mũi tên chỉ hướng dòng chảy được khắc nổi trên thân van.

• Nhầm lẫn giữa các tiêu chuẩn ren kết nối phổ biến như NPT và BSP/BSPT dẫn đến hỏng ren hoặc rò rỉ.

• Sử dụng van có lưu lượng thiết kế quá nhỏ so với công suất thực tế của máy nén khí.

• Bỏ qua bước làm sạch đường ống, khiến bụi bẩn hoặc phoi kim loại kẹt vào bề mặt đệm kín.

Hướng dẫn / Checklist

Cách lắp compressed air check đúng cách

Bước 1 – Xác định hướng dòng khí: Quan sát kỹ mũi tên chỉ dẫn trên thân van để đảm bảo chiều mũi tên trùng khớp hoàn toàn với chiều chuyển động của dòng khí nén.

Bước 2 – Kiểm tra kích thước kết nối: Đối chiếu đường kính ống và chuẩn ren, tuyệt đối không cố ép hai tiêu chuẩn ren khác nhau vào với nhau.

Bước 3 – Làm sạch đường ống: Vệ sinh sạch bụi bẩn, mạt kim loại và tạp chất bám trong đường ống trước khi tiến hành lắp ghép.

Bước 4 – Lắp van: Siết lực vừa đủ tay, tránh dùng lực quá mạnh làm biến dạng thân van hoặc lệch tâm kết nối.

Bước 5 – Kiểm tra sau lắp: Mở nguồn khí từ từ, dùng dung dịch kiểm tra rò rỉ tại các mối nối ren và theo dõi thông số áp suất hệ thống.

Checklist chọn compressed air check

•  Xác định môi trường sử dụng là khí nén

•  Đo đạc chính xác kích thước đường ống

•  Kiểm tra kỹ chuẩn ren kết nối (BSP/NPT)

•  Xác định áp suất làm việc thực tế của hệ thống

•  Tính toán lưu lượng khí yêu cầu (airflow)

•  Lựa chọn vật liệu thân van và gioăng phù hợp

•  Kiểm tra giới hạn nhiệt độ làm việc

•  Xác định kiểu dáng van (Inline, Spring, Ball)

•  Đối chiếu chiều mũi tên dòng chảy

•  Tra cứu catalogue và mã model trước khi đặt mua

FAQ

Compressed air check valve dùng để làm gì?

Thiết bị này được sử dụng để cho phép dòng khí nén di chuyển theo một chiều nhất định và tự động ngăn chặn hiện tượng khí chảy ngược lại khi áp suất thay đổi.

Compressed air check có cần điện không?

Hoàn toàn không. Van hoạt động hoàn toàn tự động dựa trên nguyên lý chênh lệch áp suất cơ học và lực đàn hồi của lò xo bên trong.

Có thể dùng check valve nước cho khí nén không?

Không nên mặc định sử dụng thay thế cho nhau. Bạn cần kiểm tra kỹ thiết kế áp suất, lưu lượng, đặc tính vật liệu và khả năng làm kín khí để đảm bảo độ an toàn.

Tại sao compressed air check bị rò khí?

Hiện tượng rò rỉ khí thường do đế van hoặc gioăng cao su bị mòn theo thời gian, có dị vật bám kẹt bên trong, lò xo bị suy yếu lực hoặc do van bị lắp ngược chiều.

Làm sao chọn đúng kích thước check valve cho hệ thống khí nén?

Bạn cần căn cứ vào đường kính ống, tiêu chuẩn ren, lưu lượng khí tiêu thụ, tổn thất áp suất cho phép thay vì chỉ nhìn vào kích thước đường kính ngoài của ống.

Kết luận

Compressed air check là một linh kiện nền tảng giúp kiểm soát dòng khí một chiều, bảo vệ hệ thống khỏi những thiệt hại do áp suất ngược gây ra. Việc lựa chọn sản phẩm đòi hỏi sự đánh giá kỹ lưỡng về áp suất, lưu lượng, vật liệu cũng như quy chuẩn ren kết nối thay vì chỉ dựa vào cảm tính.
