Cẩm Nang Toàn Diện Về Check Valve With Flange: Giải Pháp Kết Nối Mặt Bích Cho Hệ Thống Công Nghiệp

Khi nào nên sử dụng check valve with flange?

Khi bước vào vận hành một hệ thống đường ống công nghiệp quy mô lớn với kích thước đường kính danh nghĩa (DN) cao, áp lực dòng chảy lớn, kết hợp với hệ thống máy bơm công suất cao và các tuyến ống kéo dài đòi hỏi tính năng tháo lắp, kiểm tra hay bảo trì định kỳ, kết nối ren thông thường rõ ràng không còn là sự lựa chọn tối ưu. Thay vào đó, check valve with flange trở thành giải pháp kỹ thuật tiêu chuẩn, cho phép van được liên kết chắc chắn với hệ thống ống thông qua mặt bích và hệ thống bulông chịu lực.

Tuy nhiên, bài toán lựa chọn thiết bị không dừng lại ở câu hỏi đơn giản: "Van có mặt bích hay không?". Để đảm bảo an toàn tuyệt đối cho hệ thống, các kỹ sư và nhà quản lý cần xác định rõ ràng: đó là kiểu cơ cấu check valve nào, tiêu chuẩn mặt bích (flange standard) ra sao, kích thước DN cụ thể là bao nhiêu, định mức áp suất PN/Class ở mức nào, vật liệu chế tạo là gì và liệu có tương thích hoàn toàn với đặc tính của môi chất hay không?

Việc giải mã tường tận các yếu tố kỹ thuật này sẽ giúp hạ tầng vận hành ổn định, tránh những rủi ro quá áp hoặc rò rỉ tốn kém.

Kiến thức nền

Check Valve With Flange là gì?

Check valve with flange là dòng van một chiều được thiết kế với hai đầu kết nối dạng mặt bích, cho phép lắp đặt trực tiếp vào hệ thống đường ống thông qua các mặt bích tương ứng và liên kết bằng bulông. Van có chức năng cốt lõi là cho phép lưu chất di chuyển theo một chiều duy nhất, đồng thời ngăn chặn hiệu quả tình trạng dòng chảy ngược khi điều kiện áp suất thay đổi.

Về mặt thuật ngữ kỹ thuật:

• Check valve = van một chiều.

• With flange / flanged = kết nối bằng mặt bích.

Điểm cốt lõi cần ghi nhớ: Thuật ngữ "Flanged" chỉ mô tả kiểu kết nối cơ khí của van, chứ không quy định hay xác định cơ cấu đóng mở bên trong của check valve. Một thiết bị check valve with flange hoàn toàn có thể là dòng swing check valve, lift check valve, dual plate check valve, wafer check valve hoặc một số thiết kế piston chuyên dụng khác.

Cấu tạo và nguyên lý hoạt động của flanged check valve

Về mặt cấu trúc cơ khí, thiết bị này bao gồm các thành phần chính: thân van (valve body), đĩa van (disc), vòng đệm làm kín (seat), trục bản lề (hinge/pin đối với dòng swing), lò xo (tùy model), hai đầu kết nối mặt bích (flange connection), gioăng làm kín (gasket) và hệ thống bulông đai ốc (bolts/nuts).

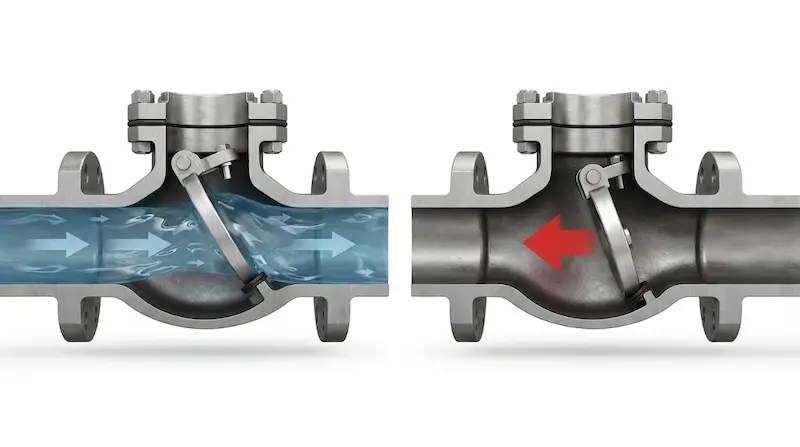

• Nguyên lý vận hành: Khi dòng chảy đi đúng chiều, áp lực lưu chất tác động trực tiếp lên bộ phận đóng làm đĩa van mở ra, cho phép môi chất lưu thông. Khi dòng chảy đảo chiều, đĩa van lập tức quay trở lại áp sát vào bề mặt seat, bịt kín đường dòng và hạn chế triệt để hiện tượng dòng chảy ngược (backflow).

• Đặc điểm kết nối mặt bích: Hai đầu van được gia công mặt bích tiêu chuẩn, đặt lớp gioăng làm kín ở giữa, căn chỉnh đồng tâm với mặt bích đường ống, sau đó siết chặt bằng bulông theo quy trình chuẩn. Đây chính là đặc tính kỹ thuật giúp dòng van này chịu được các hệ thống áp suất công nghiệp cao.

Phân loại

Các loại check valve with flange phổ biến

Tùy theo cấu trúc cơ chế đóng mở bên trong, thị trường hiện chia thành các nhóm chính:

1. Flanged Swing Check Valve: Sử dụng đĩa van gắn với bản lề (disc + hinge). Ưu điểm là thiết kế thông dụng, tối ưu cho các đường ống kích thước lớn và tổn thất áp suất thấp, nhưng cần chú ý hướng lắp đặt và không gian cho chuyển động của đĩa.

2. Flanged Lift Check Valve: Đĩa hoặc piston chuyển động tịnh tiến theo phương nâng lên hạ xuống. Dòng van này cực kỳ phù hợp cho các hệ thống công nghiệp có áp suất cao và yêu cầu kỹ thuật khắt khe.

3. Flanged Dual Plate Check Valve: Sử dụng hai cánh đĩa gập, mang lại thiết kế siêu gọn, trọng lượng nhẹ hơn và khả năng đóng nhanh chóng theo thiết kế.

4. Wafer Check Valve: Van có thân siêu mỏng, kẹp trực tiếp giữa hai mặt bích đường ống. Cần phân biệt rõ: kết nối wafer không đồng nghĩa với thân van có mặt bích liền khối (flanged body), đây là điểm dễ gây nhầm lẫn khi đặt hàng

Thông số kỹ thuật

Thông số quan trọng khi chọn check valve with flange

Để đảm bảo độ tương thích tuyệt đối cho công trình, việc lựa chọn bắt buộc phải dựa trên 7 thông số kỹ thuật then chốt:

1. DN / Nominal Size: Kích thước danh nghĩa (ví dụ: DN50, DN80, DN100, DN150, DN200...). Tuyệt đối không chọn van chỉ dựa vào kích thước đường kính ngoài của ống.

2. Pressure Rating: Định mức chịu áp (ví dụ: PN10, PN16, PN25, Class 150, Class 300...). Van và mặt bích đường ống phải có rating tương thích.

3. Flange Standard (Tiêu chuẩn mặt bích): Đây là keyword kỹ thuật sống còn (EN, DIN, ASME/ANSI, JIS). Không thể mặc định mọi mặt bích trên thị trường đều lắp khớp với nhau.

4. Material (Vật liệu chế tạo): Gang xám, gang cầu, thép carbon, thép không gỉ (Inox) hoặc hợp đồng đồng thau (bronze).

5. Temperature (Nhiệt độ): Yếu tố bắt buộc kiểm tra khi ứng dụng cho nước nóng, hơi nước (steam), dầu hoặc hóa chất.

6. Flow Rate (Lưu lượng): Lưu lượng dòng chảy ảnh hưởng trực tiếp đến vận tốc, mức độ tổn thất áp suất (pressure drop) và kích thước thực tế của van.

7. Connection: Kiểu kết nối chính xác (Flanged, Wafer, Threaded hoặc Lugged tùy dòng sản phẩm).

Tiêu chuẩn mặt bích

Check valve with flange cần dùng tiêu chuẩn mặt bích nào?

Việc đồng bộ tiêu chuẩn mặt bích là yếu tố quyết định sự thành bại của quá trình lắp đặt:

• EN / DIN: Thường ứng dụng trong các hệ thống tiêu chuẩn kỹ thuật châu Âu (ví dụ: tiêu chuẩn EN 1092-1, áp lực PN16).

• ASME / ANSI: Phổ biến trong các hệ thống dầu khí, công nghiệp nặng tiêu chuẩn Mỹ (ví dụ: ASME B16.5, Class 150, Class 300).

• JIS: Thường gặp trong các dây chuyền máy móc và nhà máy tiêu chuẩn Nhật Bản.

Quy tắc vàng: Khi đặt mua thiết bị, tuyệt đối không hỏi chung chung kiểu "Bên mình có van DN100 không?", mà phải cung cấp đầy đủ thông số: DN100, PN16 hay Class 150, theo tiêu chuẩn mặt bích nào (DIN hay ANSI)? Đồng thời, toàn bộ hệ thống gồm mặt bích van, mặt bích ống, gioăng đệm và bulông bắt buộc phải đồng bộ tiêu chuẩn.

So sánh

Flanged Check Valve vs Wafer Check Valve

Không có kết luận loại van nào luôn ưu việt hơn hoàn toàn. Sự lựa chọn phụ thuộc vào không gian, áp suất, kích thước DN, lưu lượng, điều kiện lắp đặt, yêu cầu bảo trì và tiêu chuẩn kỹ thuật thực tế của dự án.

So sánh cơ cấu

Swing Check Valve vs Dual Plate Check Valve vs Lift Check Valve

• Swing Check Valve: Phù hợp tuyệt vời cho các đường ống có kích thước lớn, đòi hỏi kết cấu cơ khí đơn giản, chắc chắn và điều kiện dòng chảy ổn định.

• Dual Plate Check Valve: Lựa chọn hoàn hảo khi không gian hẹp, cần thiết kế gọn nhẹ, giảm trọng lượng hệ thống và yêu cầu tốc độ phản ứng đóng nhanh để chống búa nước.

• Lift Check Valve: Chuyên dụng cho các hệ thống áp suất cao, dòng chảy thẳng đứng hoặc nằm ngang theo đúng chỉ định kỹ thuật của nhà sản xuất.

Lời khuyên chuyên gia: Không lựa chọn thiết bị chỉ dựa theo tên gọi thương mại, hãy xét trên tổng hòa các yếu tố: Môi chất + Lưu lượng + Áp suất + Nhiệt độ + Kích thước DN + Phương án lắp đặt.

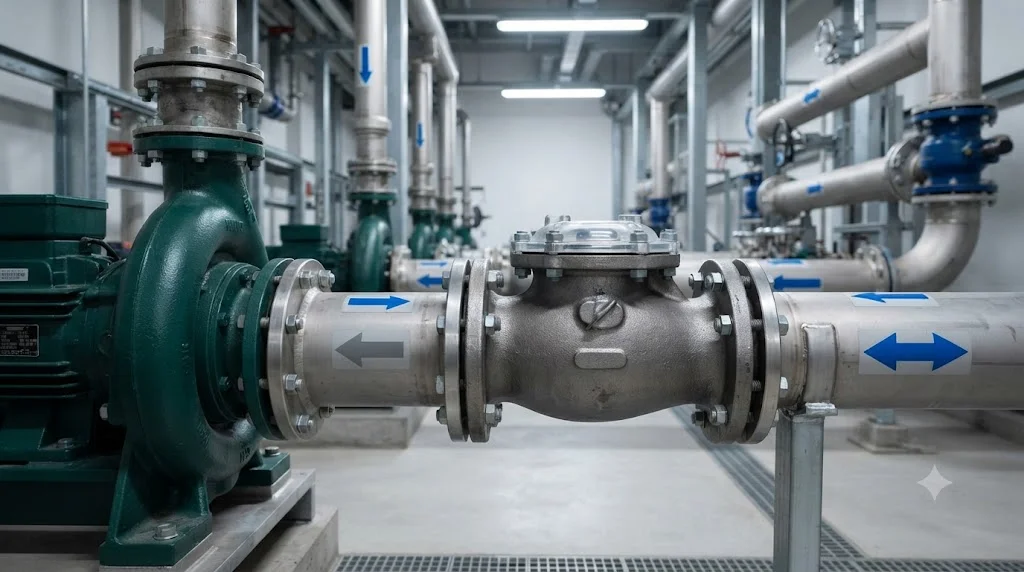

Ứng dụng thực tế

Check valve flange được sử dụng ở đâu?

• Hệ thống cấp nước đô thị và nhà máy nước: Ngăn chặn dòng nước sạch quay ngược làm hỏng hệ thống phân phối.

• Trạm bơm công nghiệp: Lắp đặt ngay sau máy bơm để bảo vệ thiết bị khỏi hiện tượng dòng chảy ngược khi ngắt điện đột ngột.

• Hệ thống xử lý nước thải: Các tuyến ống công nghệ chịu ăn mòn, đòi hỏi vật liệu chế tạo thân van và gioăng phải tương thích tuyệt đối với tính chất hóa học của môi chất.

• Hệ thống HVAC: Kiểm soát dòng tuần hoàn nước nóng và nước lạnh trong các công trình thương mại lớn.

• Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo an toàn áp lực và duy trì cột nước mồi cho bơm cứu hỏa theo tiêu chuẩn kỹ thuật khắt khe.

• Nhà máy công nghiệp hóa chất, dầu khí và chế tạo: Kiểm soát lưu chất an toàn trong các chu trình sản xuất phức tạp.

7 sai lầm khi chọn check valve flange

1. Chỉ chọn theo kích thước DN mà bỏ qua PN/Class: Dẫn đến việc mua van chịu áp quá thấp hoặc không khít với áp suất vận hành thực tế.

2. Không kiểm tra tiêu chuẩn mặt bích: Mua nhầm van tiêu chuẩn JIS lắp vào hệ thống tiêu chuẩn DIN khiến tâm lỗ bulông lệch hoàn toàn.

3. Chọn sai định mức áp suất làm việc: Gây rủi ro biến dạng hoặc nứt vỡ mặt bích khi hệ thống đạt đỉnh áp.

4. Bỏ qua hướng dòng chảy: Lắp ngược chiều dẫn đến van bị khóa chặt hoặc không thể đóng mở.

5. Chọn sai cơ cấu check valve: Cần loại đóng cực nhanh để chống va đập nhưng lại chọn dòng van lá lật phản ứng chậm.

6. Bỏ qua thông số tổn thất áp suất (Pressure drop): Không tính toán kỹ khiến van làm suy giảm lưu lượng chung của toàn tuyến.

7. Chọn sai vật liệu chế tạo: Sử dụng vật liệu gang hoặc inox không đúng mác cho môi trường hóa chất, nước muối mặn hay nước nóng nhiệt độ cao, gây ăn mòn nhanh chóng.

Hướng dẫn / Checklist

Checklist chọn check valve flange

Trước khi gửi yêu cầu báo giá hoặc đặt hàng, hãy đảm bảo bạn đã nắm rõ các thông số:

•  Kích thước danh nghĩa DN

•  Lưu lượng dòng chảy yêu cầu (Flow rate)

•  Áp suất làm việc thực tế (Working pressure)

•  Áp suất tối đa của hệ thống (Maximum pressure)

•  Nhiệt độ vận hành (Temperature)

•  Đặc tính môi chất (Media: nước sạch, nước thải, hóa chất, dầu...)

•  Định mức chịu áp suất (Pressure rating / PN hoặc Class)

•  Tiêu chuẩn mặt bích (Flange standard: DIN, ANSI, JIS...)

•  Vật liệu chế tạo thân van (Body material)

•  Vật liệu đĩa van (Disc material)

•  Vật liệu vòng đệm làm kín (Seat material)

•  Hướng lắp đặt đường ống (Nằm ngang hoặc thẳng đứng)

•  Không gian thực tế lắp đặt

•  Các tiêu chuẩn kiểm định hoặc chứng chỉ yêu cầu

Cách lắp check valve flange đúng kỹ thuật

Quy trình thi công tiêu chuẩn:

• Kiểm tra kỹ lưỡng hướng di chuyển của dòng chảy trên hệ thống.

• Làm sạch hoàn toàn bề mặt mặt bích của van và đường ống, loại bỏ xỉ hàn và rác thô.

• Lựa chọn loại gioăng làm kín (gasket) đúng kích thước và vật liệu tương thích.

• Căn chỉnh tâm hai mặt bích hoàn toàn trùng khít.

• Tuyệt đối không dùng lực bulông để ép hai mặt bích lệch tâm vào nhau.

• Thực hiện siết các bulông theo trình tự hình chéo đối xứng để lực phân bổ đều.

• Kiểm tra độ kín khít toàn diện sau khi hoàn tất.

• Vận hành thử nghiệm và theo dõi kỹ lưỡng hiện tượng rò rỉ khi hệ thống đẩy áp suất lên cao.

Lưu ý: Không bao giờ sử dụng gioăng đệm hoặc bulông kém chất lượng chỉ vì lý do "lắp vừa", bởi đây là nguyên nhân hàng đầu gây rò rỉ áp suất cao.

FAQ về check valve flange

Check valve with flange là gì?

Đây là dòng van một chiều được tích hợp sẵn hai đầu kết nối mặt bích, cho phép môi chất lưu thông theo một chiều cố định và ngăn chặn dòng chảy ngược hiệu quả trong các hệ thống công nghiệp.

Flanged check valve có những loại cơ cấu nào phổ biến?

Các dòng phổ biến bao gồm swing check valve (lá lật), lift check valve (nâng), dual plate check valve (hai cánh đĩa) cùng một số thiết kế mặt bích chuyên dụng khác.

Nên chọn check valve with flange theo tiêu chuẩn PN16 hay Class 150?

Bạn không thể lựa chọn tùy ý chỉ dựa vào kích thước DN. Việc này bắt buộc phải căn cứ vào thiết kế chịu áp của hệ thống, nhiệt độ vận hành thực tế và tiêu chuẩn mặt bích sẵn có trên tuyến ống.

Check valve flange có khác gì so với wafer check valve không?

Hoàn toàn khác nhau. Wafer check valve có thân mỏng và được kẹp ở giữa hai mặt bích đường ống, trong khi flanged check valve sở hữu các mặt bích đúc liền khối ở hai đầu van để kết nối trực tiếp với bulông.

Cần dựa vào những thông số nào để đặt mua flanged check valve chuẩn xác?

Các thông số cốt lõi gồm: kích thước DN, định mức áp suất (PN/Class), tiêu chuẩn mặt bích, lưu lượng dòng chảy, đặc tính môi chất, nhiệt độ, vật liệu cấu thành và kiểu loại check valve.

Chọn đúng check valve flange cho hệ thống đường ống

Tóm lại, check valve with đóng vai trò là thiết bị cốt lõi giúp bảo vệ toàn bộ hệ thống đường ống công nghiệp khỏi hiện tượng dòng chảy ngược nguy hiểm. Việc lựa chọn thiết bị không chỉ dừng lại ở chức năng ngăn dòng mà còn đòi hỏi sự chuẩn xác tuyệt đối trong việc đồng bộ kích thước DN, định mức PN/Class, tiêu chuẩn mặt bích, cùng các yếu tố về nhiệt độ, môi chất và áp suất rơi.
